Objektov é črty relačných databázových systémov

1. Objektové črty relačných databázových systémov Jaroslav Budiš Školiteľ: Radoslav Golian

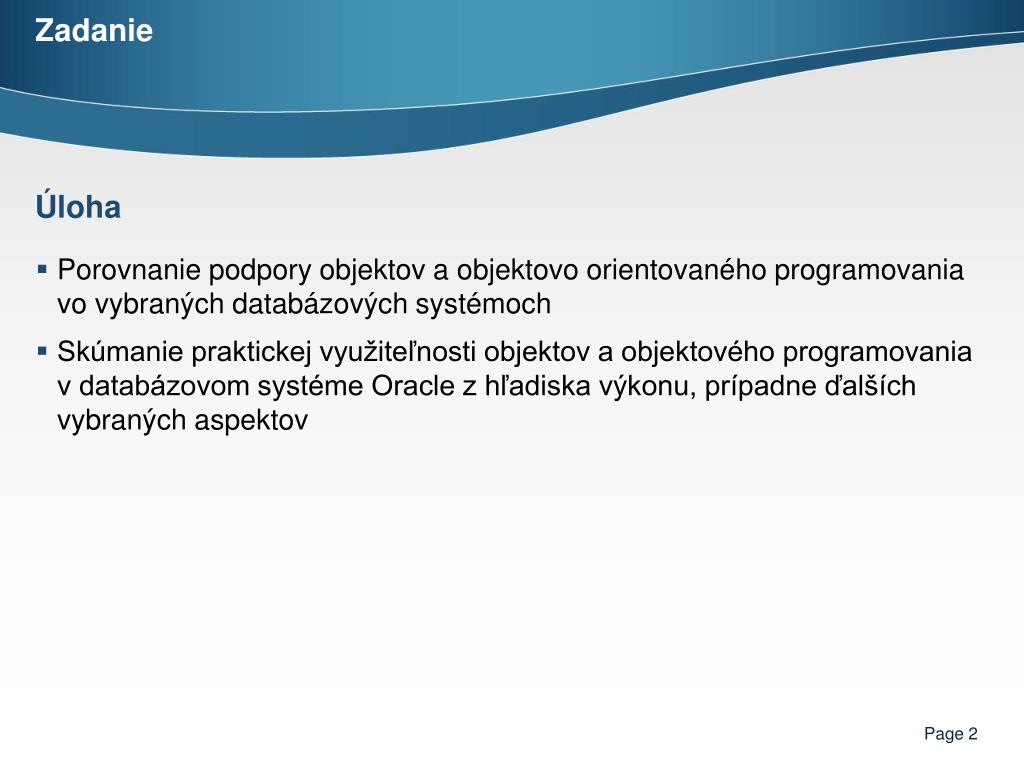

2. Zadanie Úloha • Porovnanie podpory objektov a objektovo orientovaného programovania vo vybraných databázových systémoch • Skúmanie praktickej využiteľnosti objektov a objektového programovania v databázovom systéme Oracle z hľadiska výkonu, prípadne ďalších vybraných aspektov Page 2

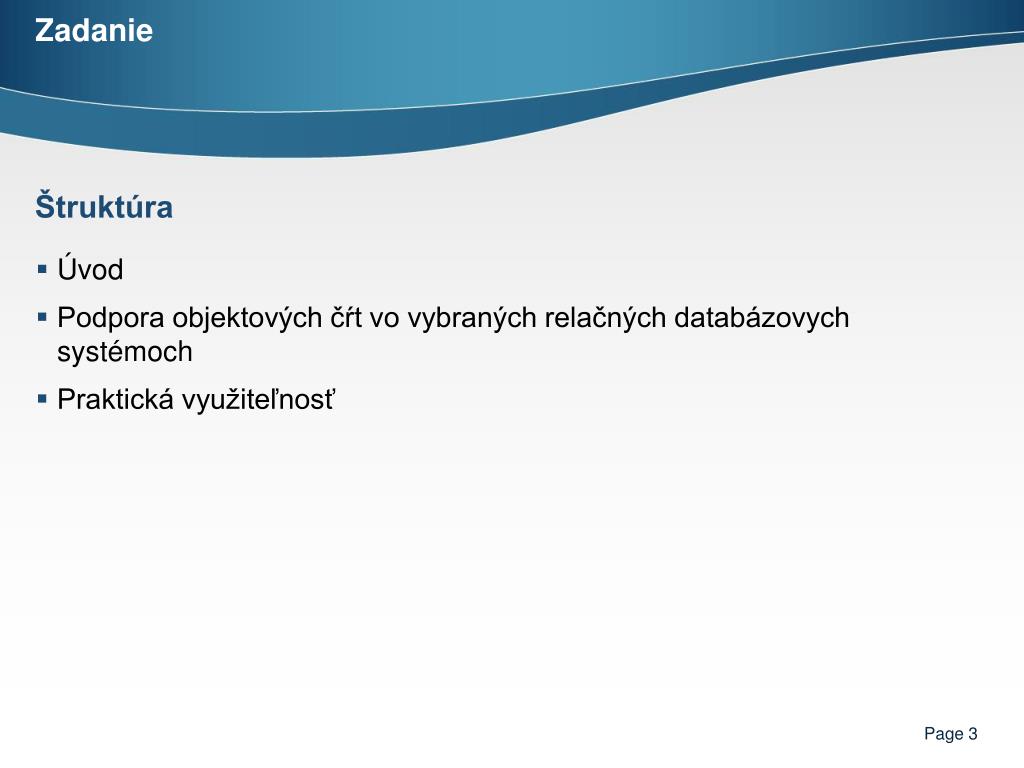

3. Zadanie Štruktúra • Úvod • Podpora objektových čŕt vo vybraných relačných databázovych systémoch • Praktická využiteľnosť Page 3

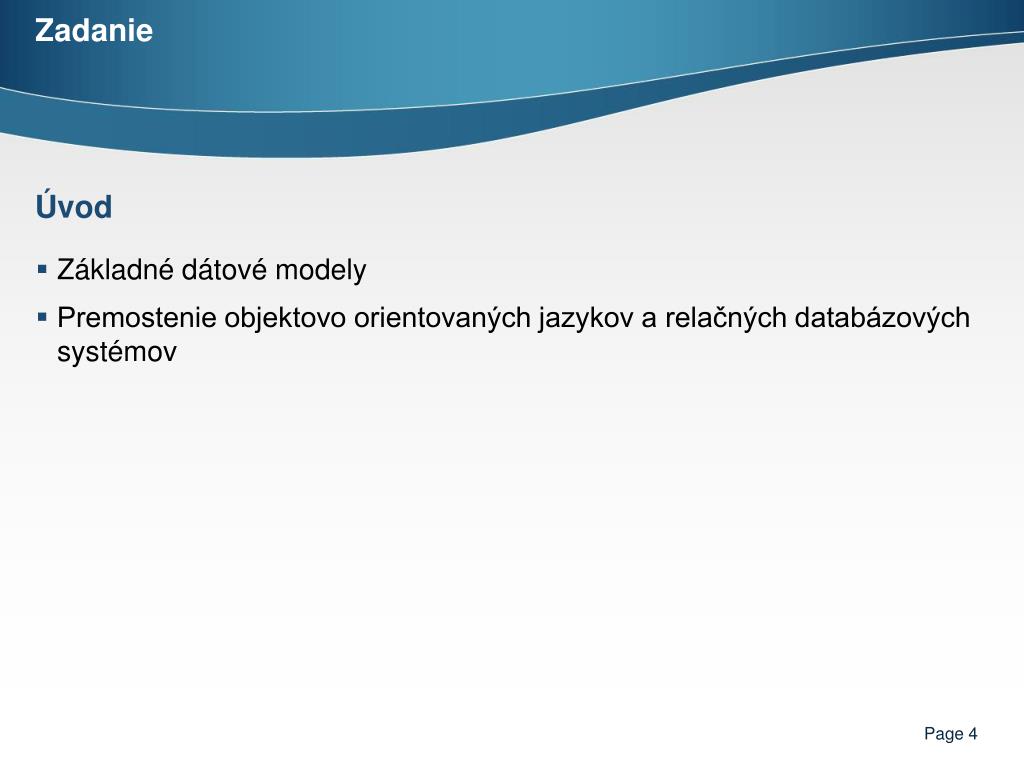

4. Zadanie Úvod • Základné dátové modely • Premostenie objektovo orientovaných jazykov a relačných databázových systémov Page 4

5. Dátové modely 0. generácia • Vznik externých pamätí • Dierne štítky • Magnetické pásky • Sériové načítavanie dát Page 5

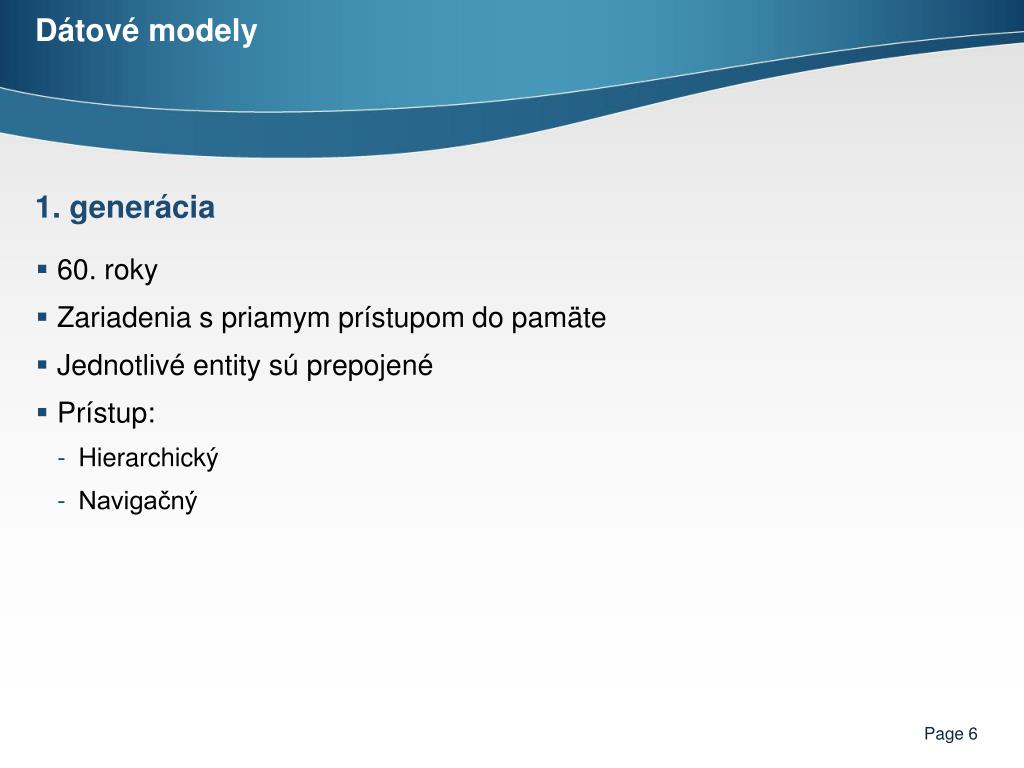

6. Dátové modely 1. generácia • 60. roky • Zariadenia s priamym prístupom do pamäte • Jednotlivé entity sú prepojené • Prístup: • Hierarchický • Navigačný Page 6

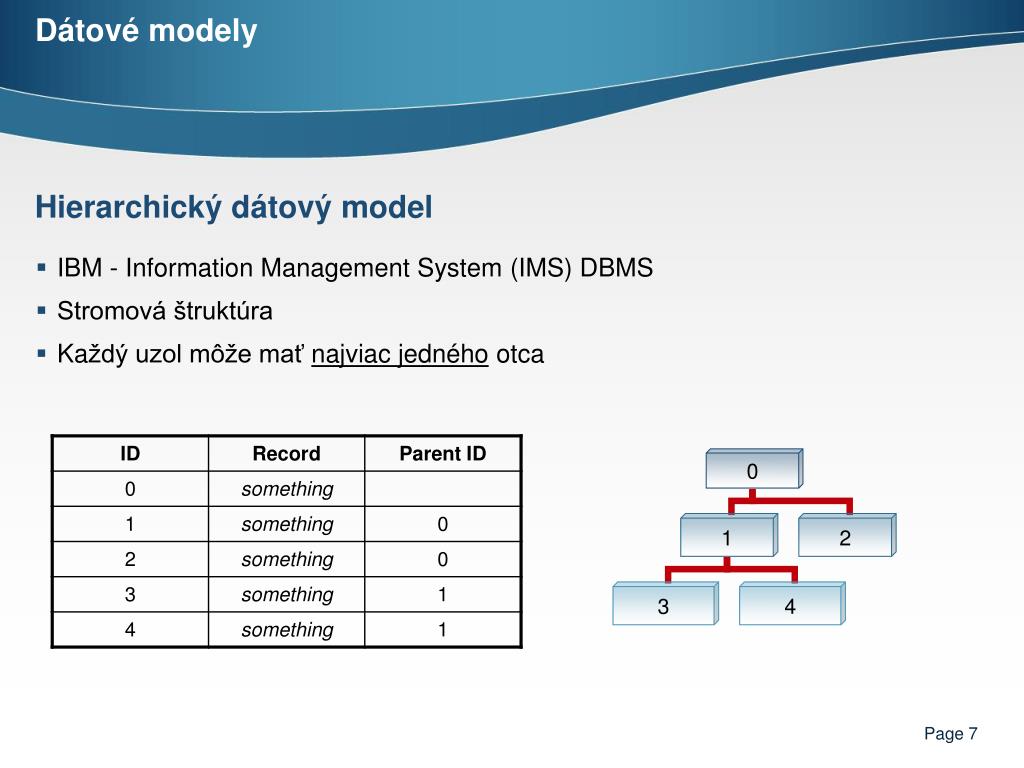

7. Dátové modely Hierarchický dátový model • IBM - Information Management System (IMS) DBMS • Stromová štruktúra • Každý uzol môže mať najviac jedného otca Page 7

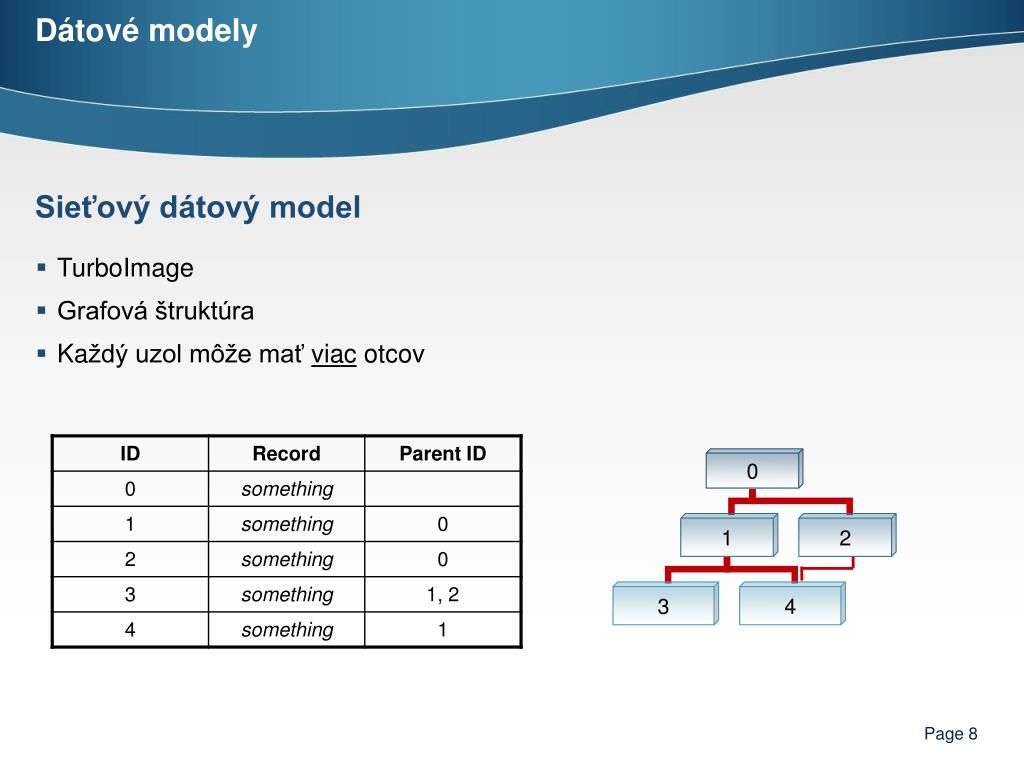

8. Dátové modely Sieťový dátový model • TurboImage • Grafová štruktúra • Každý uzol môže mať viac otcov Page 8

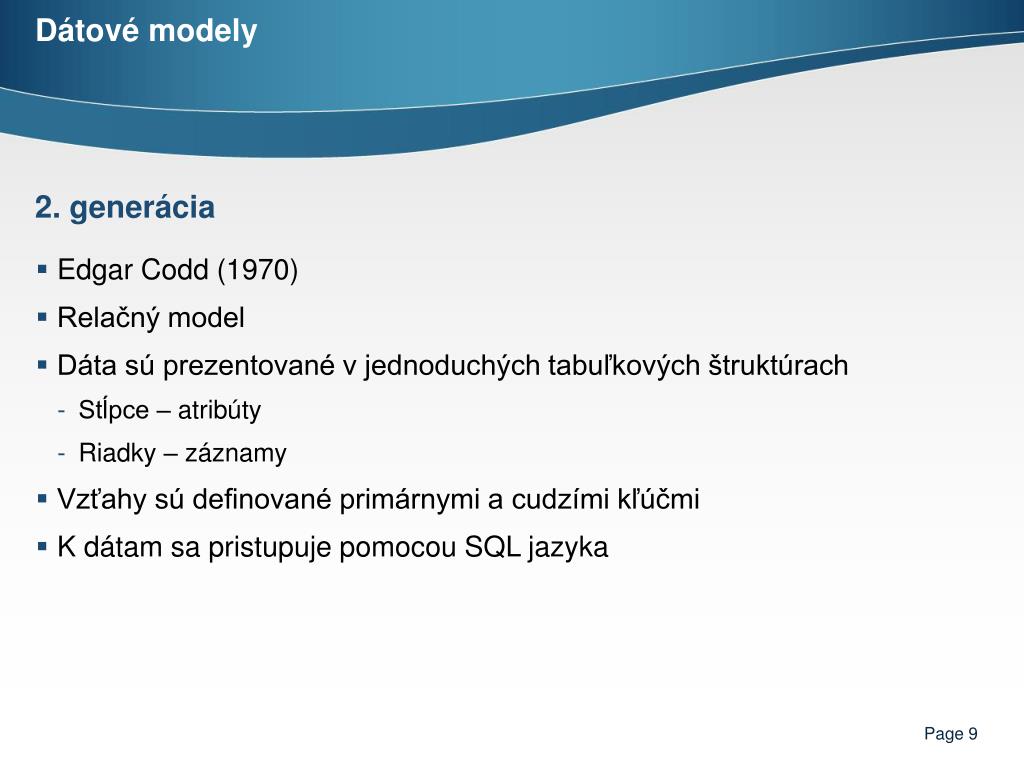

9. Dátové modely 2. generácia • Edgar Codd (1970) • Relačný model • Dáta sú prezentované v jednoduchých tabuľkových štruktúrach • Stĺpce – atribúty • Riadky – záznamy • Vzťahy sú definované primárnymi a cudzími kľúčmi • K dátam sa pristupuje pomocou SQL jazyka Page 9

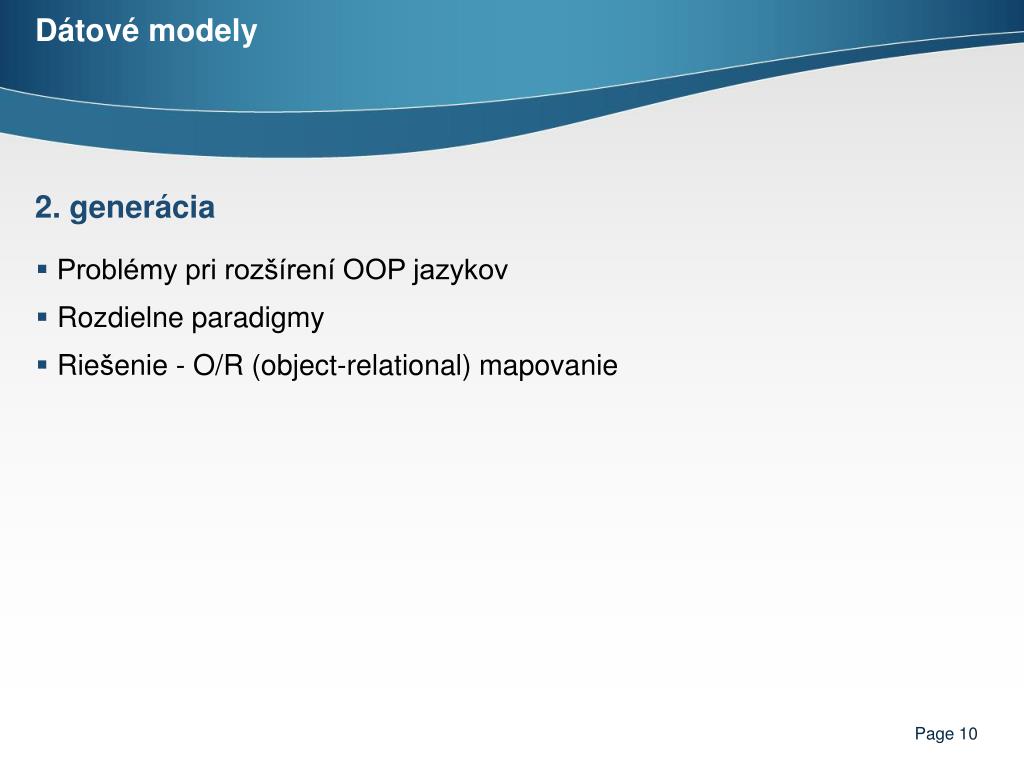

10. Dátové modely 2. generácia • Problémy pri rozšírení OOP jazykov • Rozdielne paradigmy • Riešenie - O/R (object-relational) mapovanie Page 10

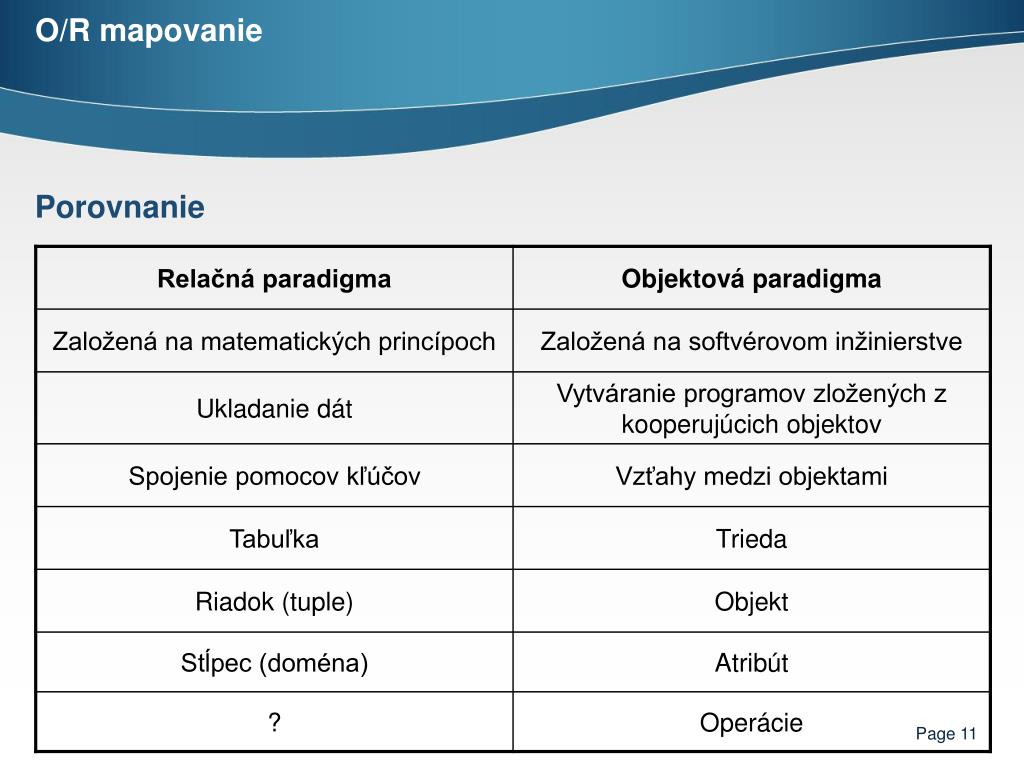

11. O/R mapovanie Porovnanie Page 11

12. O/R mapovanie Klasický prístup • Neprehľadný kód • Absencia zapuzdrenia Page 12

13. O/R mapovanie Pridanie koncepčnej vrstvy • Oddelenie dátového modelu od programátorského pohľadu • Zapuzdrenie Page 13

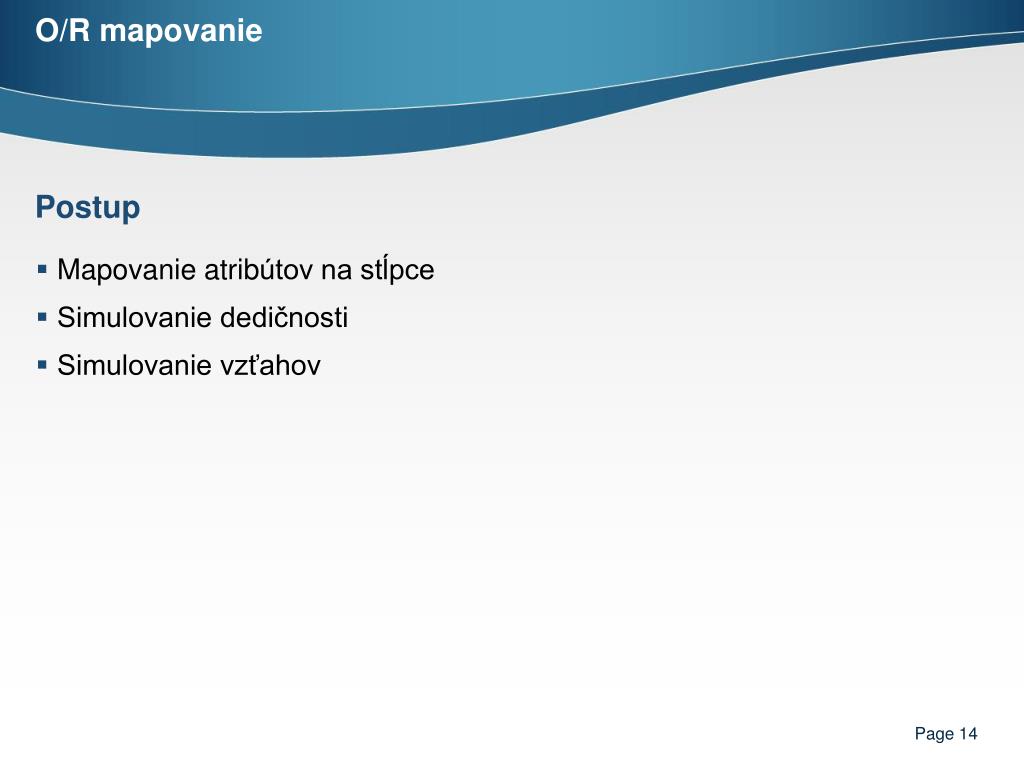

14. O/R mapovanie Postup • Mapovanie atribútov na stĺpce • Simulovanie dedičnosti • Simulovanie vzťahov Page 14

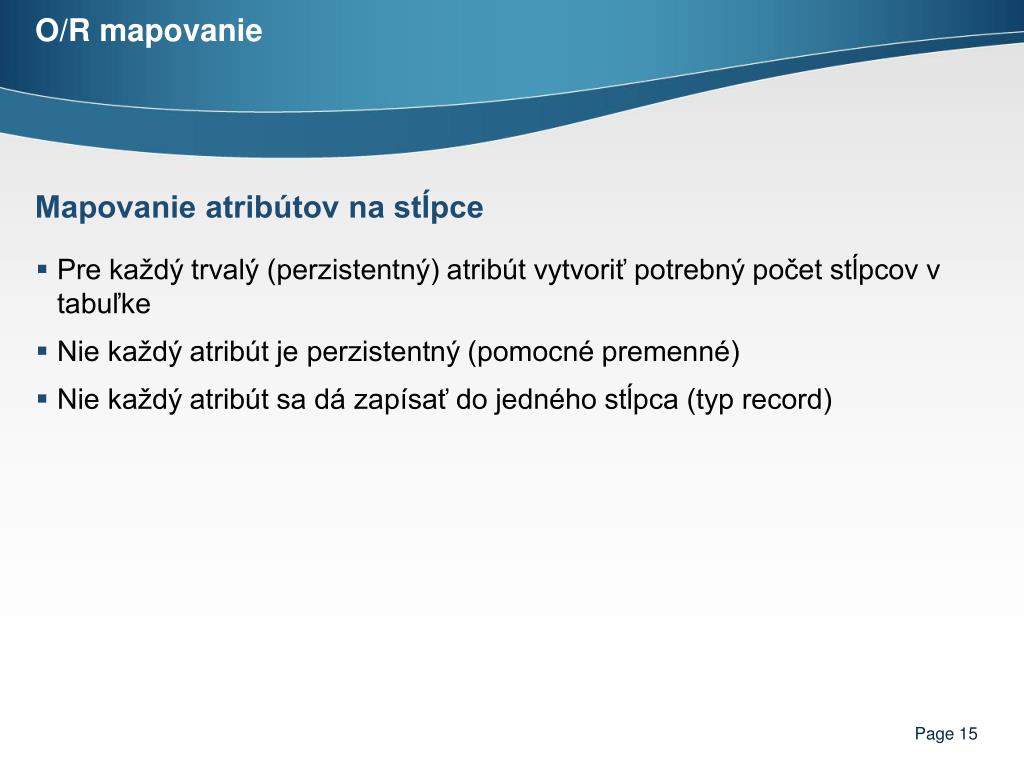

15. O/R mapovanie Mapovanie atribútov na stĺpce • Pre každý trvalý (perzistentný) atribút vytvoriť potrebný počet stĺpcov v tabuľke • Nie každý atribút je perzistentný (pomocné premenné) • Nie každý atribút sa dá zapísať do jedného stĺpca (typ record) Page 15

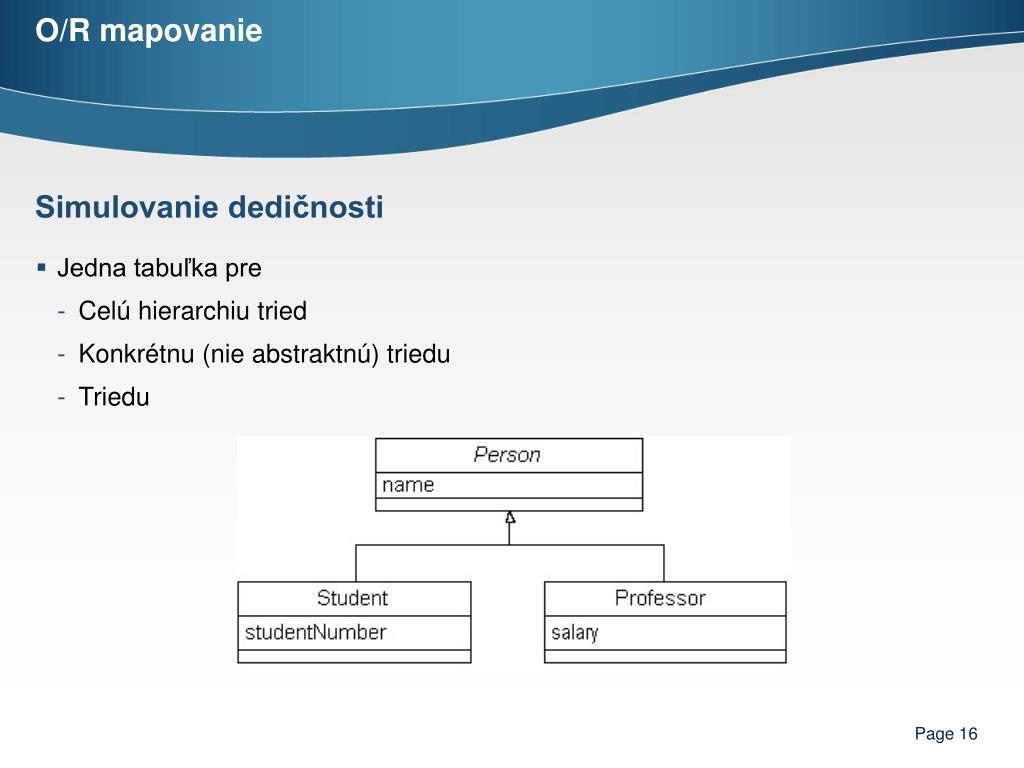

16. O/R mapovanie Simulovanie dedičnosti • Jedna tabuľka pre • Celú hierarchiu tried • Konkrétnu (nie abstraktnú) triedu • Triedu Page 16

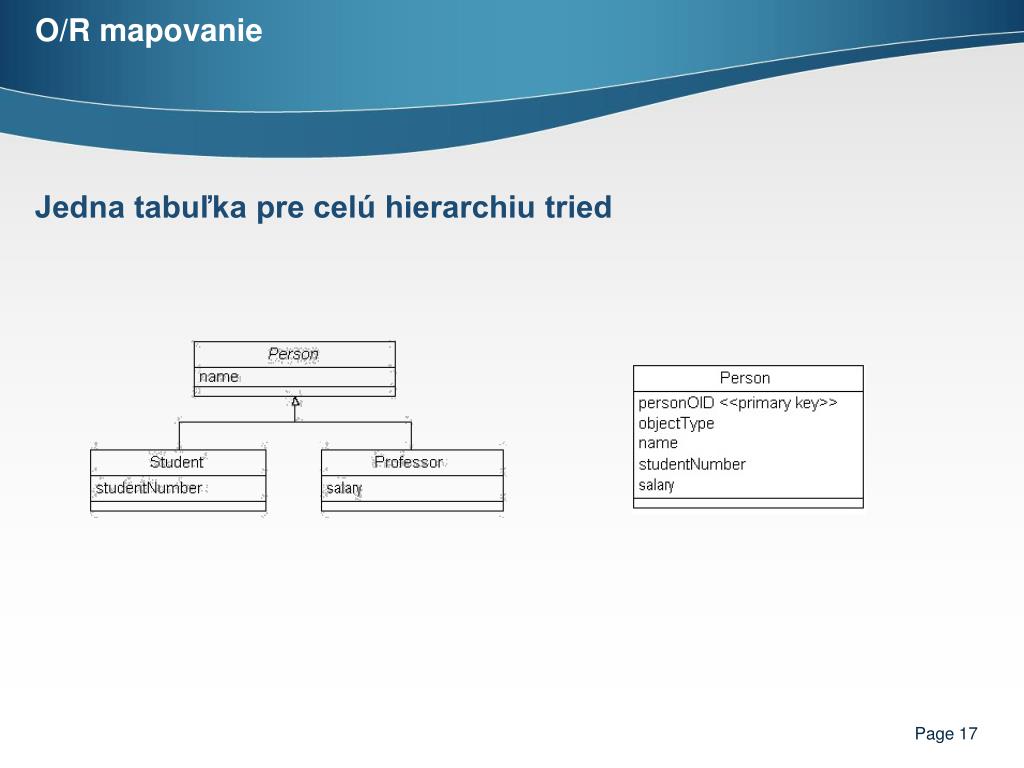

17. O/R mapovanie Jedna tabuľka pre celú hierarchiu tried Page 17

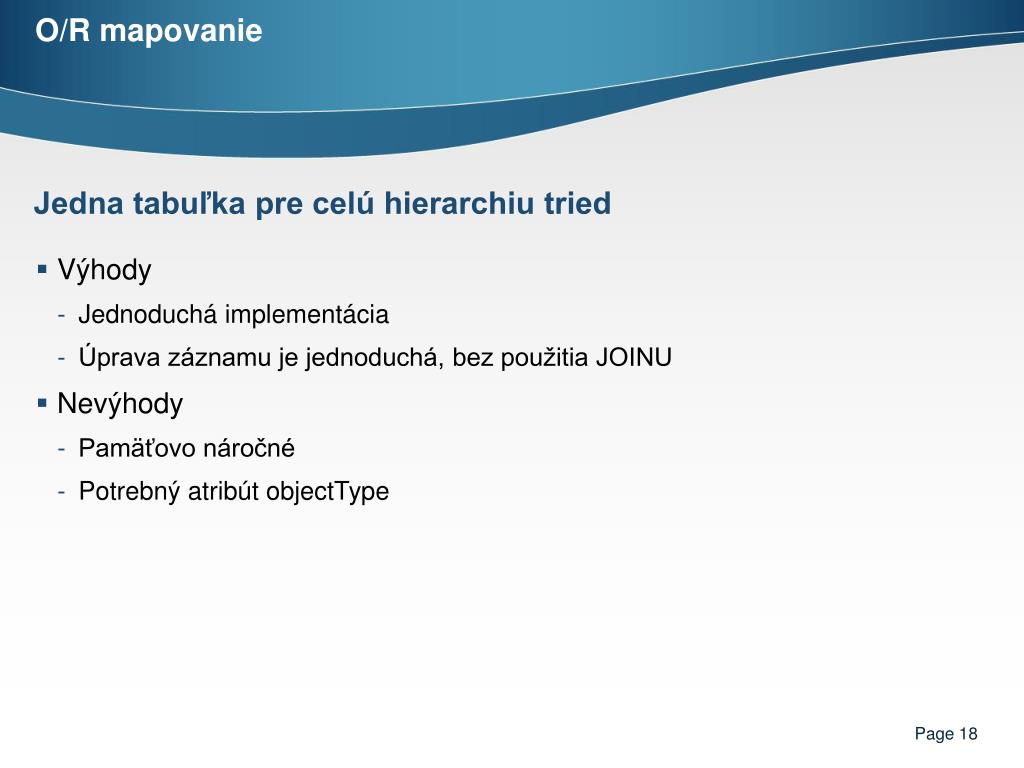

18. O/R mapovanie Jedna tabuľka pre celú hierarchiu tried • Výhody • Jednoduchá implementácia • Úprava záznamu je jednoduchá, bez použitia JOINU • Nevýhody • Pamäťovo náročné • Potrebný atribút objectType Page 18

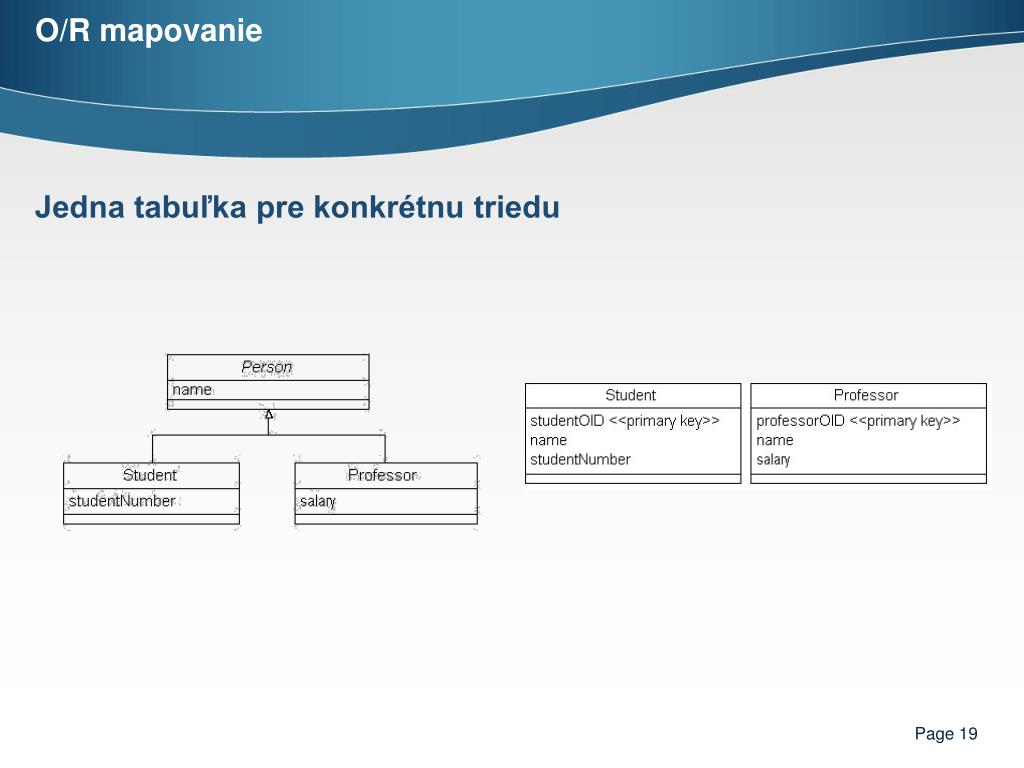

19. O/R mapovanie Jedna tabuľka pre konkrétnu triedu Page 19

20. O/R mapovanie Jedna tabuľka pre konkrétnu triedu • Výhody • Úprava záznamu je jednoduchá, bez použitia JOINU • Menšie pamäťové nároky ako pre celú hierarchiu • Nevýhody • Ak sa zmení atribút nadradenej triedy, menia sa atribúty všetkých potomkov • Problémy pri zmene roly Page 20

21. O/R mapovanie Jedna tabuľka pre triedu Page 21

22. O/R mapovanie Jedna tabuľka pre triedu • Výhody • Najlepšie simuluje objektovo-orientovaný koncept • Jednoduché pridávanie a modifikácia tried • Menšie pamäťové nároky • Nevýhody • Veľa tabuliek • Veľa spájaní • Zložitejšie úpravy Page 22

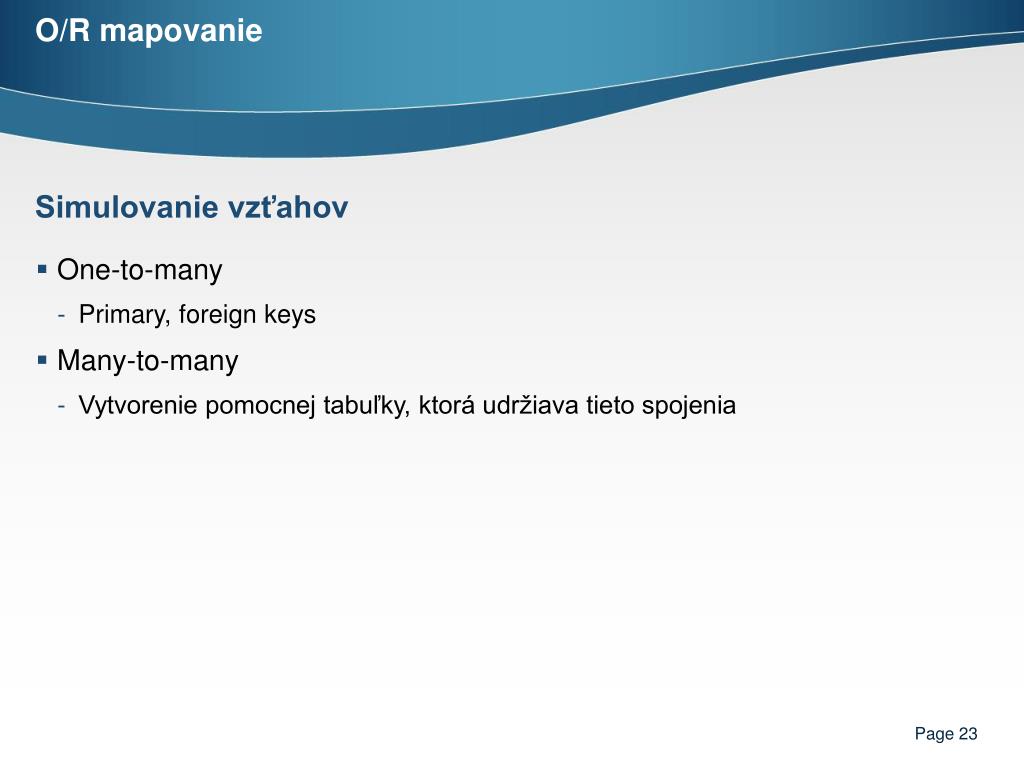

23. O/R mapovanie Simulovanie vzťahov • One-to-many • Primary, foreign keys • Many-to-many • Vytvorenie pomocnej tabuľky, ktorá udržiava tieto spojenia Page 23

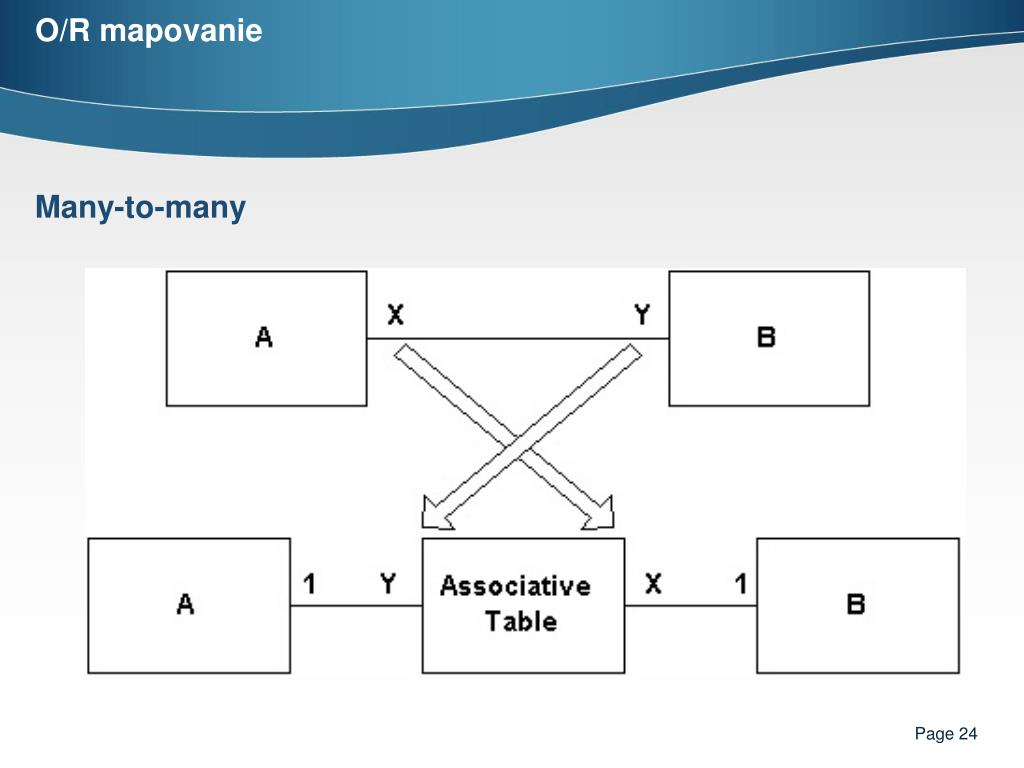

24. O/R mapovanie Many-to-many Page 24

25. Dátové modely 3. generácia • Využitie objektov • Typy • objektovo-orientovaný model • objektovo-relačný model Page 25

26. Priestor na otázky
