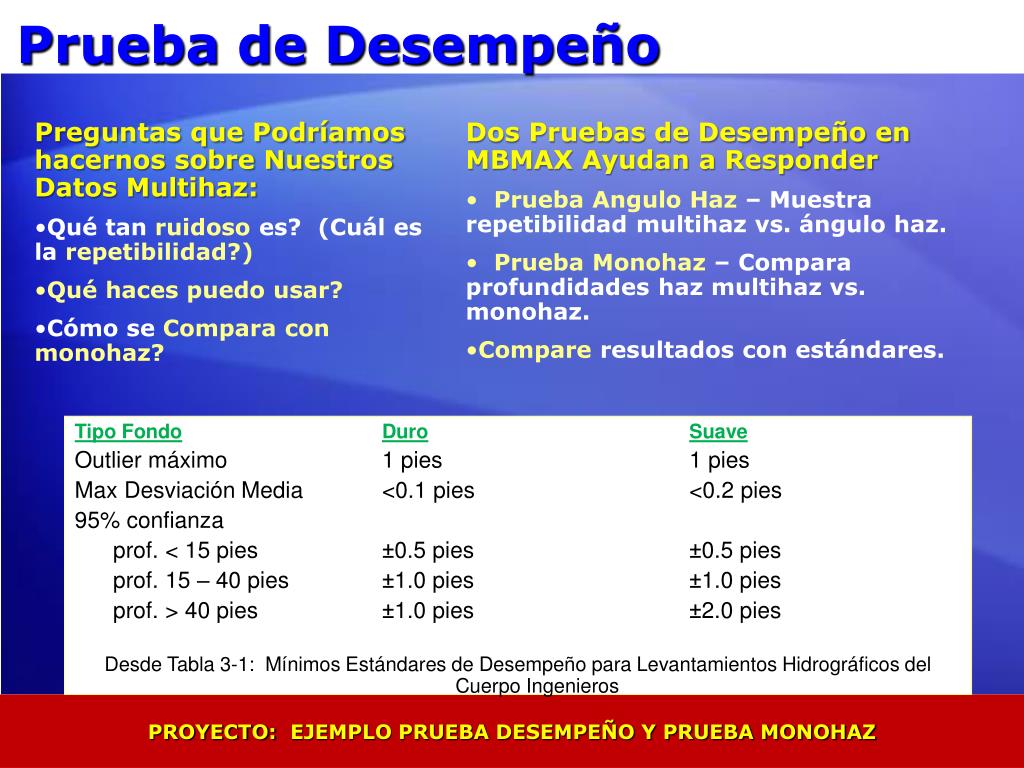

prueba de desempe o1
Prueba de Desempeño
  • Preguntas que Podríamos hacernos sobre Nuestros Datos Multihaz:
  • Qué tanruidosoes?(Cuál es la repetibilidad?)
  • Qué haces puedo usar?
  • Cómo se Compara con monohaz?
  • Dos Pruebas de Desempeño en MBMAX Ayudan a Responder
  • Prueba Angulo Haz– Muestra repetibilidad multihaz vs. ángulo haz.
  • Prueba Monohaz– Compara profundidades haz multihaz vs. monohaz.
  • Compare resultados con estándares.

Tipo FondoDuroSuave

Outlier máximo 1 pies 1 pies

Max Desviación Media <0.1 pies <0.2 pies

95% confianza

prof. < 15 pies ±0.5 pies ±0.5 pies

prof. 15 – 40 pies ±1.0 pies ±1.0 pies

prof. > 40 pies ±1.0 pies ±2.0 pies

Desde Tabla 3-1: Mínimos Estándares de Desempeño para Levantamientos Hidrográficos del Cuerpo Ingenieros

PROYECTO:EJEMPLO PRUEBA DESEMPEÑO Y PRUEBA MONOHAZ

levantamiento de referencia

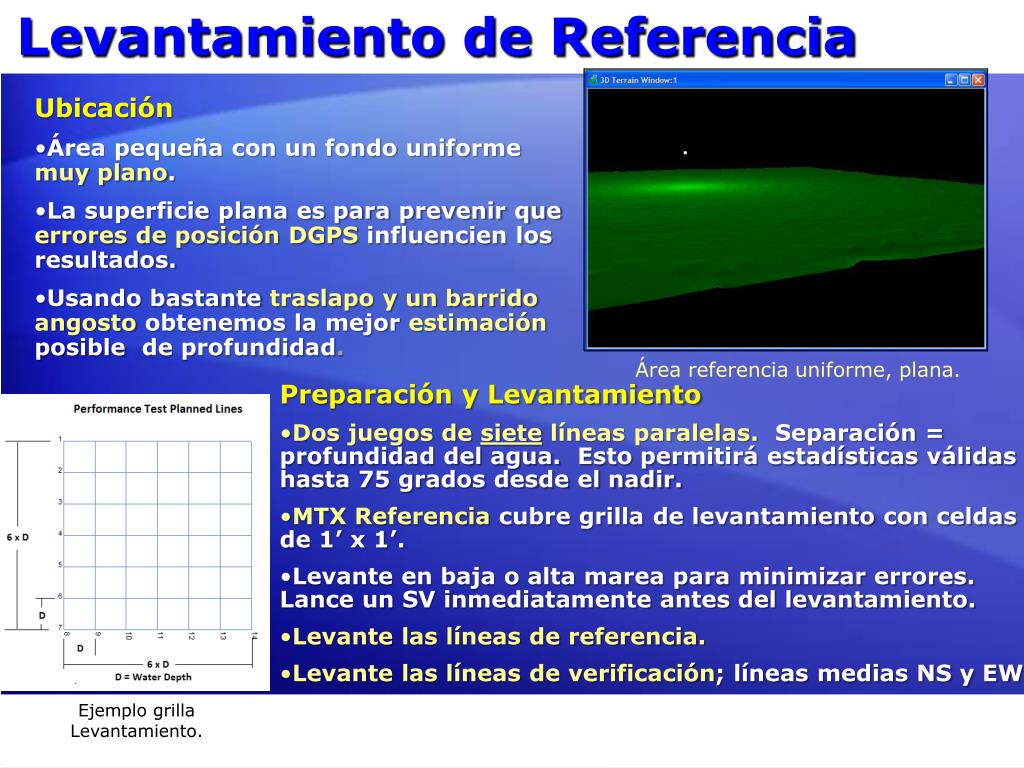

Levantamiento de Referencia
  • Ubicación
  • Área pequeña con un fondo uniforme muy plano.
  • La superficie plana es para prevenir que errores de posición DGPSinfluencien los resultados.
  • Usando bastantetraslapo y un barrido angosto obtenemos la mejor estimación posible de profundidad.

Área referencia uniforme, plana.

  • Preparación y Levantamiento
  • Dos juegos de siete líneas paralelas. Separación = profundidad del agua.Esto permitirá estadísticas válidas hasta 75 grados desde el nadir.
  • MTX Referenciacubre grilla de levantamientocon celdas de 1’ x 1’.
  • Levante en baja o alta marea para minimizar errores.Lance un SV inmediatamente antes del levantamiento.
  • Levante las líneas de referencia.
  • Levante las líneas de verificación; líneas medias NS y EW.

Ejemplo grilla Levantamiento.

slide4

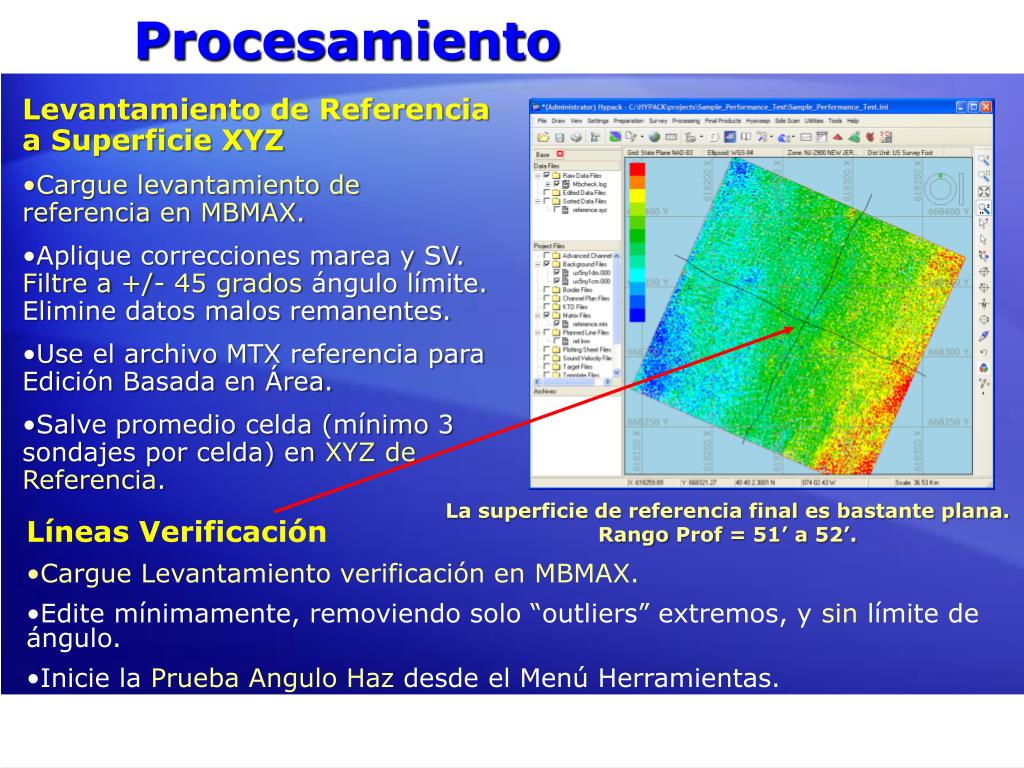

Procesamiento

  • Levantamiento de Referencia a Superficie XYZ
  • Cargue levantamiento de referencia en MBMAX.
  • Aplique correcciones marea y SV. Filtre a +/- 45 gradosángulo límite. Elimine datos malos remanentes.
  • Use el archivo MTX referencia para Edición Basada en Área.
  • Salve promedio celda (mínimo 3 sondajes por celda) en XYZ de Referencia.

La superficie de referencia final es bastante plana.Rango Prof = 51’ a 52’.

  • Líneas Verificación
  • Cargue Levantamiento verificación en MBMAX.
  • Edite mínimamente, removiendo solo “outliers” extremos, ysinlímite de ángulo.
  • Inicie la Prueba Angulo Hazdesde el Menú Herramientas.
slide5

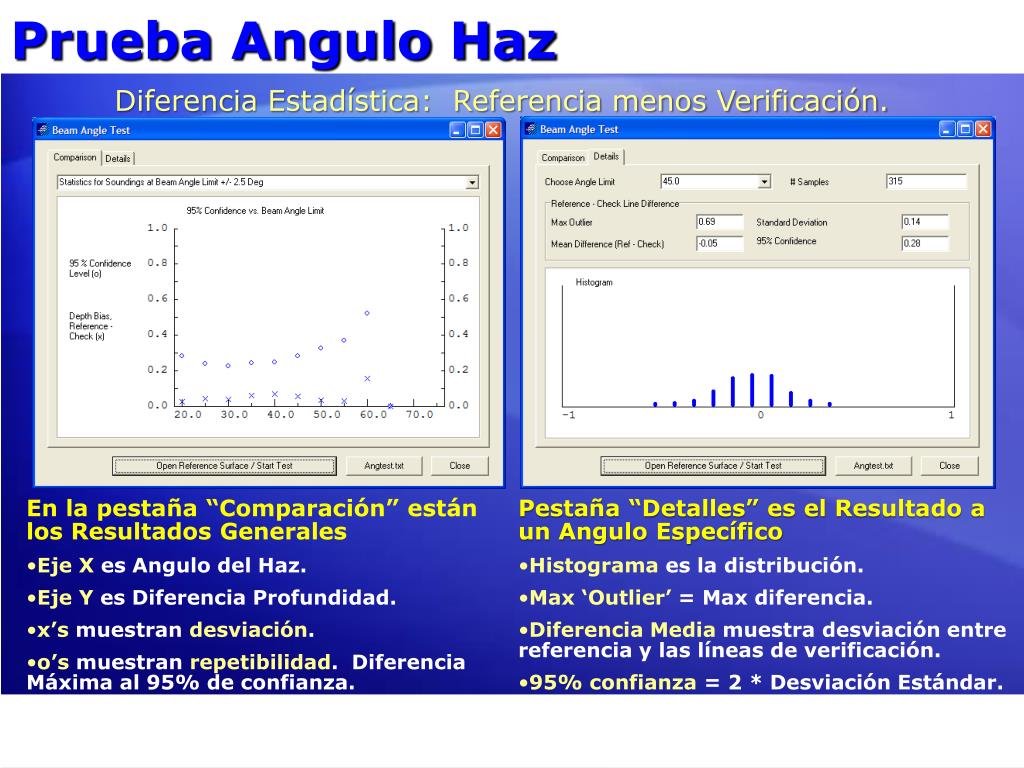

Prueba Angulo Haz

Diferencia Estadística: Referencia menos Verificación.

  • En la pestaña “Comparación” están los Resultados Generales
  • Eje Xes Angulo del Haz.
  • Eje Yes Diferencia Profundidad.
  • x’s muestran desviación.
  • o’s muestran repetibilidad.Diferencia Máxima al 95% de confianza.
  • Pestaña “Detalles” es el Resultado a un Angulo Específico
  • Histogramaes la distribución.
  • Max ‘Outlier’= Max diferencia.
  • Diferencia Mediamuestra desviación entre referencia y las líneas de verificación.
  • 95% confianza= 2 * Desviación Estándar.
prueba angulo haz en acci n

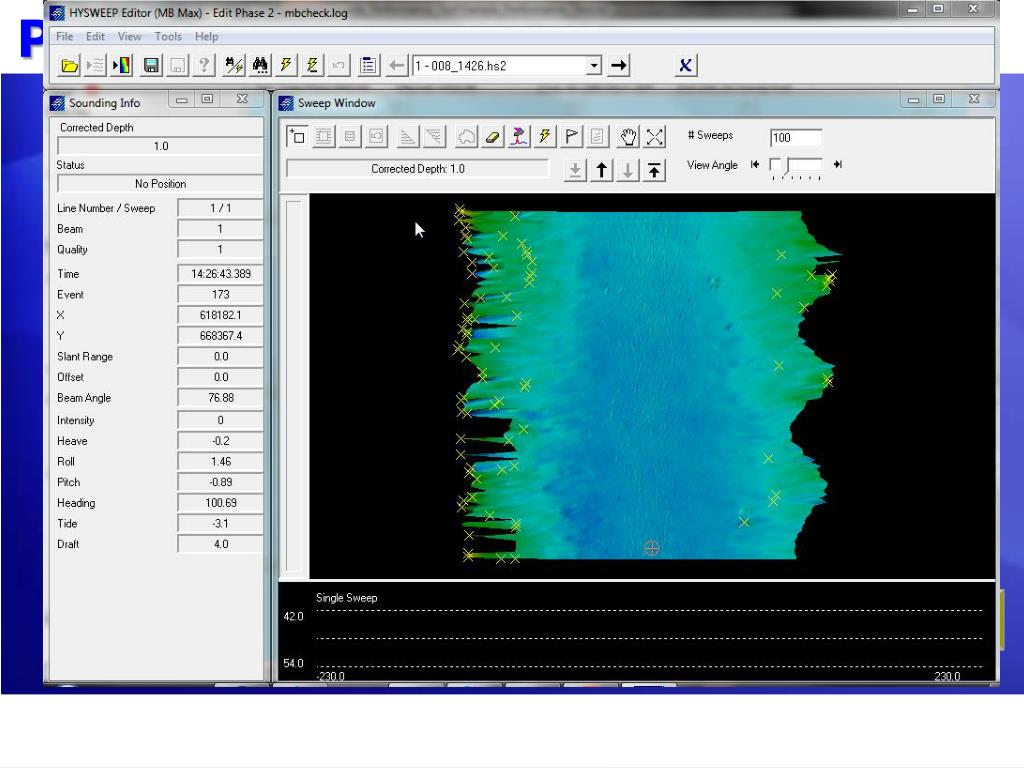

Prueba Angulo Haz en Acción

Archivo MTX usado para crear XYZ de Referencia

MTX con Líneas de Prueba usadas en la Prueba Angulo Haz

AVI

prueba monohaz

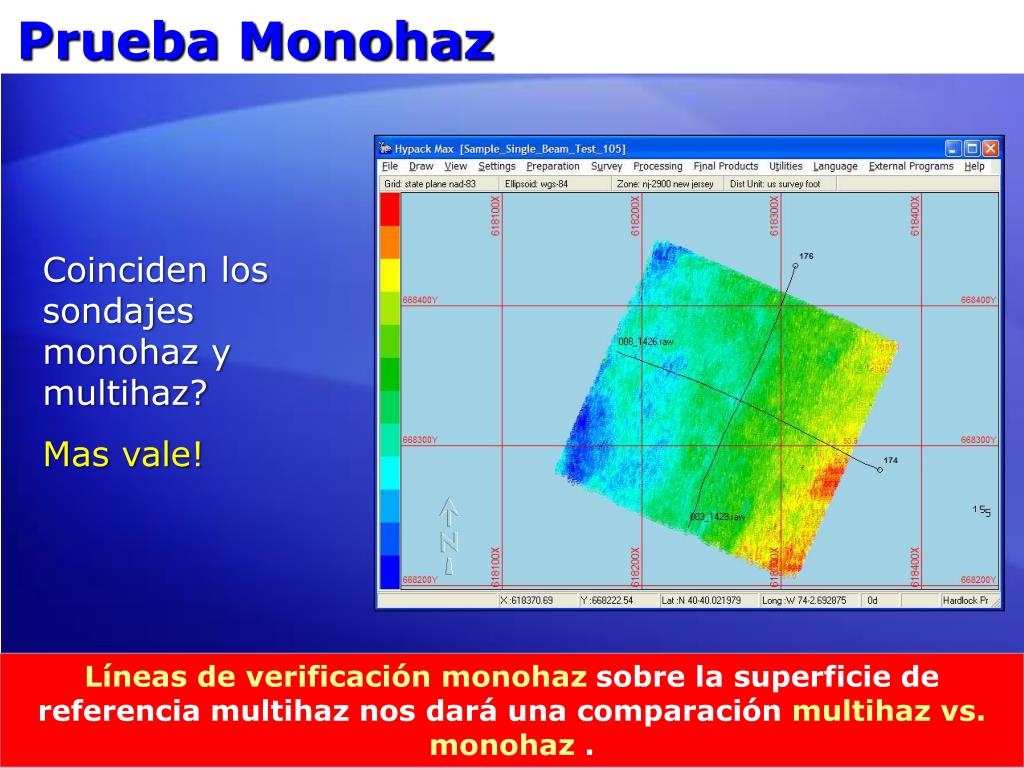

Prueba Monohaz

Coinciden los sondajes monohaz y multihaz?

Mas vale!

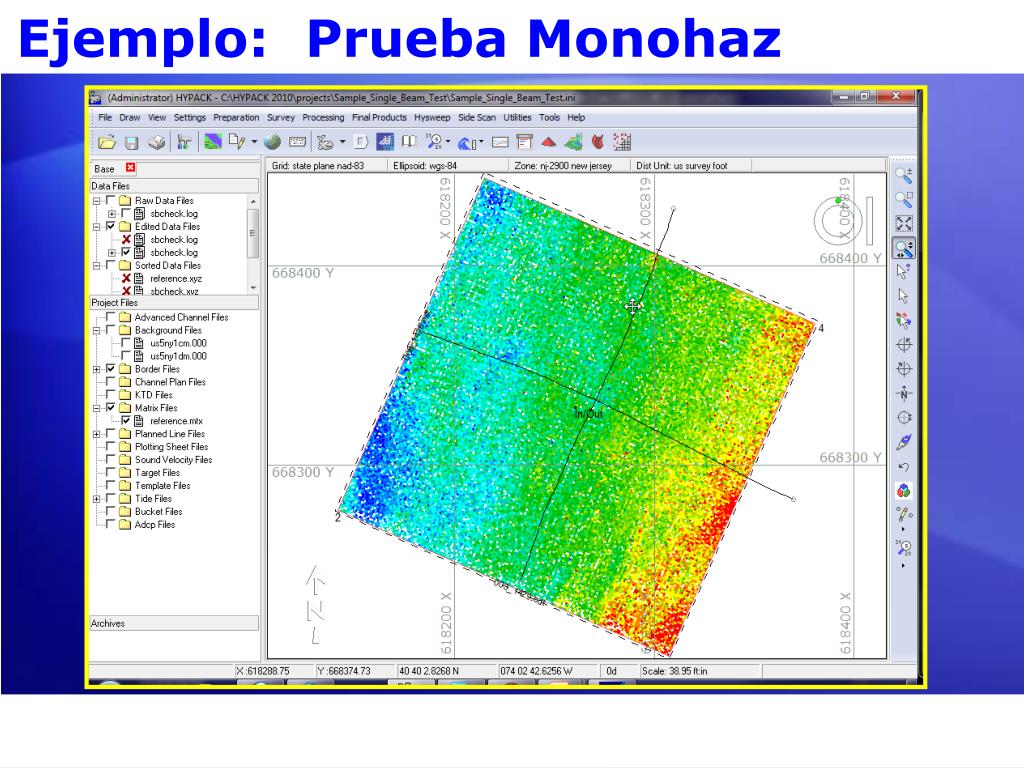

Líneas de verificación monohazsobre la superficie de referencia multihaz nos dará una comparaciónmultihaz vs. monohaz.

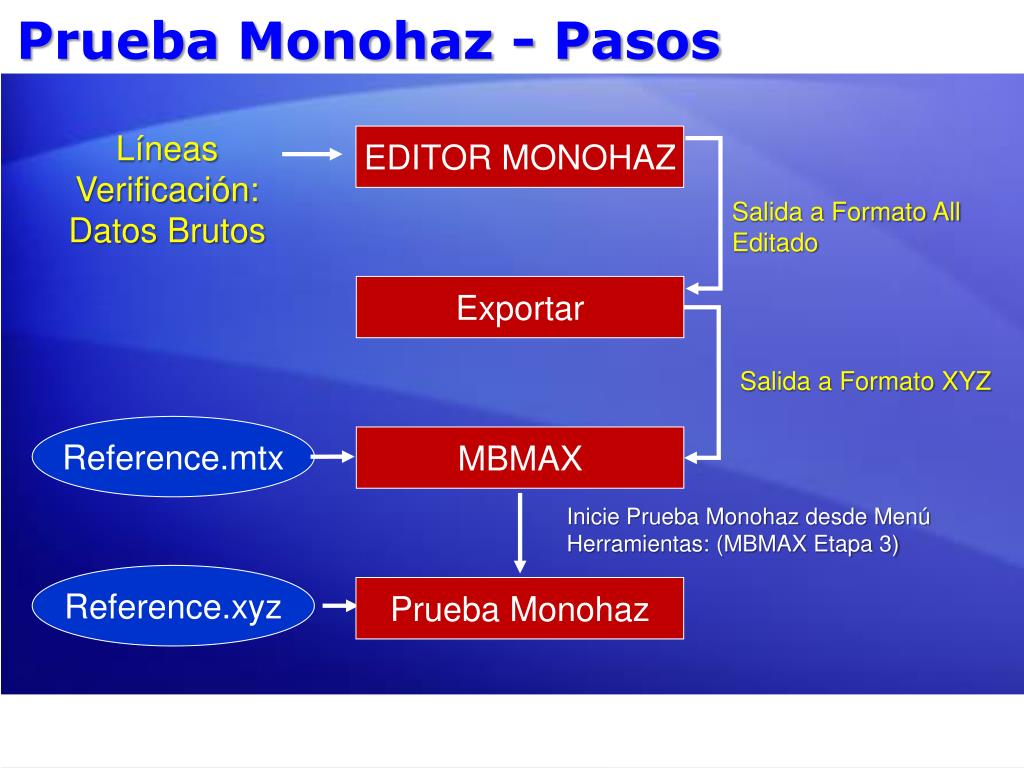

prueba monohaz pasos
Prueba Monohaz - Pasos

Líneas Verificación: Datos Brutos

EDITOR MONOHAZ

Salida a Formato All Editado

Exportar

Salida a Formato XYZ

Reference.mtx

MBMAX

Inicie Prueba Monohaz desde Menú Herramientas: (MBMAX Etapa 3)

Reference.xyz

Prueba Monohaz

prueba monohaz1

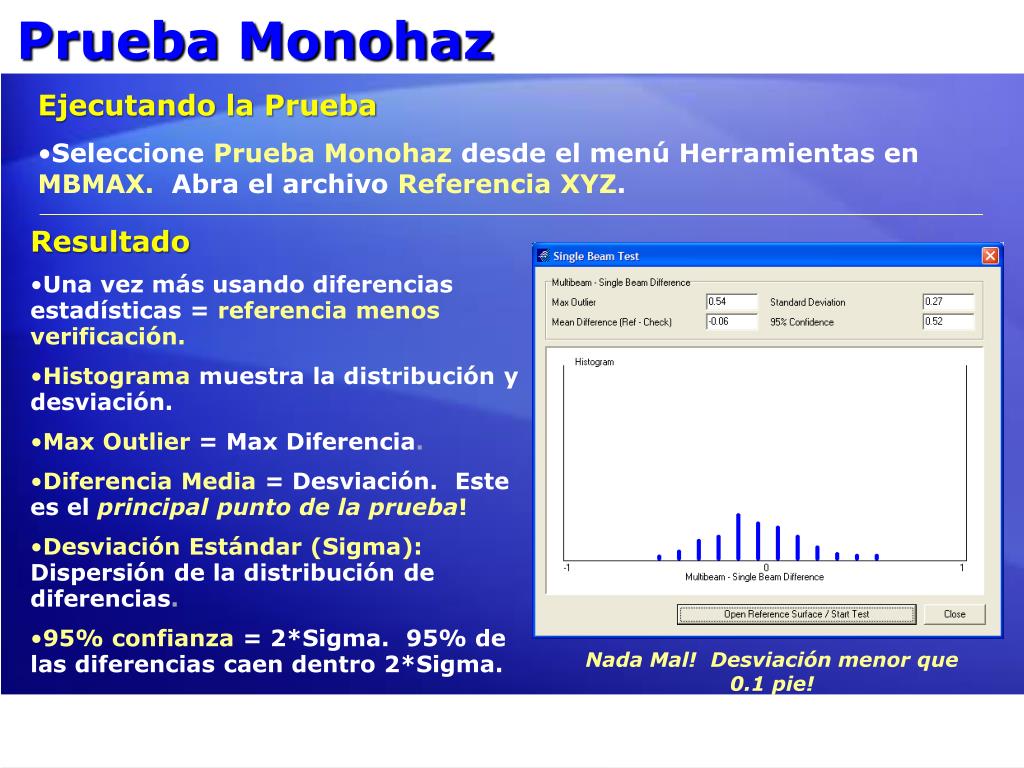

Prueba Monohaz
  • Ejecutando la Prueba
  • SeleccionePrueba Monohazdesde el menú Herramientas en MBMAX. Abra el archivo Referencia XYZ.
  • Resultado
  • Una vez más usando diferencias estadísticas = referencia menos verificación.
  • Histogramamuestra la distribución y desviación.
  • Max Outlier= Max Diferencia.
  • Diferencia Media= Desviación.Este es el principal punto de la prueba!
  • Desviación Estándar (Sigma):Dispersión de la distribución de diferencias.
  • 95% confianza= 2*Sigma.95% de las diferencias caen dentro 2*Sigma.

Nada Mal!Desviación menor que 0.1 pie!
