  1. Redes 3º curso Ingeniería Técnica en Informática de Sistemas UNED

  2. Profesor • Josep Silva Galiana E-mail: jfsilva@valencia.uned.es . Profesor Universidad Politécnica de Valencia E-mail: jsilva@dsic.upv.es Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

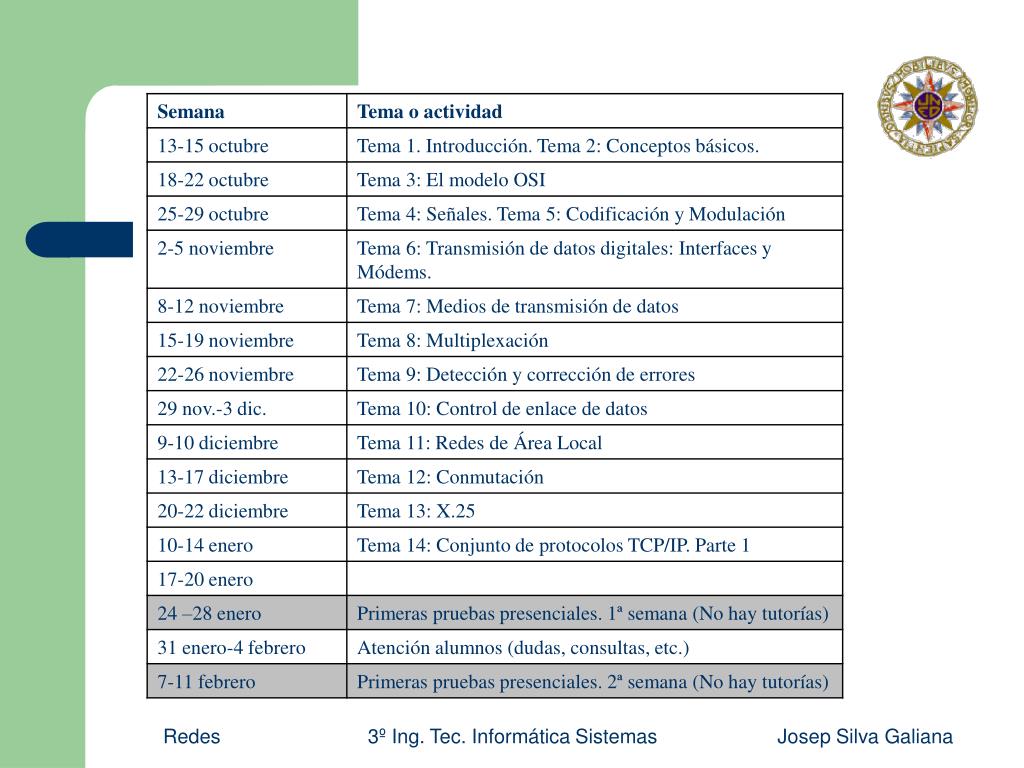

  3. Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  4. Bibliografía • Texto base: • Transmisión de datos y redes de comunicaciones (2ª edición) • BEHROUZ A. FOROUZAN • McGraw-Hill Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  5. Examen • Examen tipo test 25-30 preguntas - Preguntas teóricas - Preguntas prácticas Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  6. Sesión 1 • Transmisión de datos • Redes • Protocolos y estándares • Organizaciones de estandarización Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  7. Transmisión de datos • La efectividad del sistema de comunicación depende de tres factores: • Entrega (lugar adecuado) • Exactitud (datos adecuados) • Puntualidad (momento adecuado) Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  8. Transmisión de datos • Componentes del sistema de comunicación: • Mensaje • Emisor • Receptor • Medio • Protocolo Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  9. Transmisión de datos • Las redes usan procesamiento distribuido, el cual ofrece las siguientes ventajas: • Encapsulación (cajeros automáticos) • Bases de datos distribuidas (modularidad, datawarehousing) • Resolución de problemas (procesos paralelos, Deep Blue) • Seguridad (redundancia) • Cooperación (juegos en red) Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  10. Transmisión de datos • Prestaciones • Número de usuarios • Tipo de medio de transmisión (ancho de banda) • Hardware • Software • Fiabilidad • Frecuencia de fallo • Tiempo de recuperación después de un fallo • Catástrofe (clones, armarios ignífugos, etc.) • Seguridad • Accesos no autorizados • Virus Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

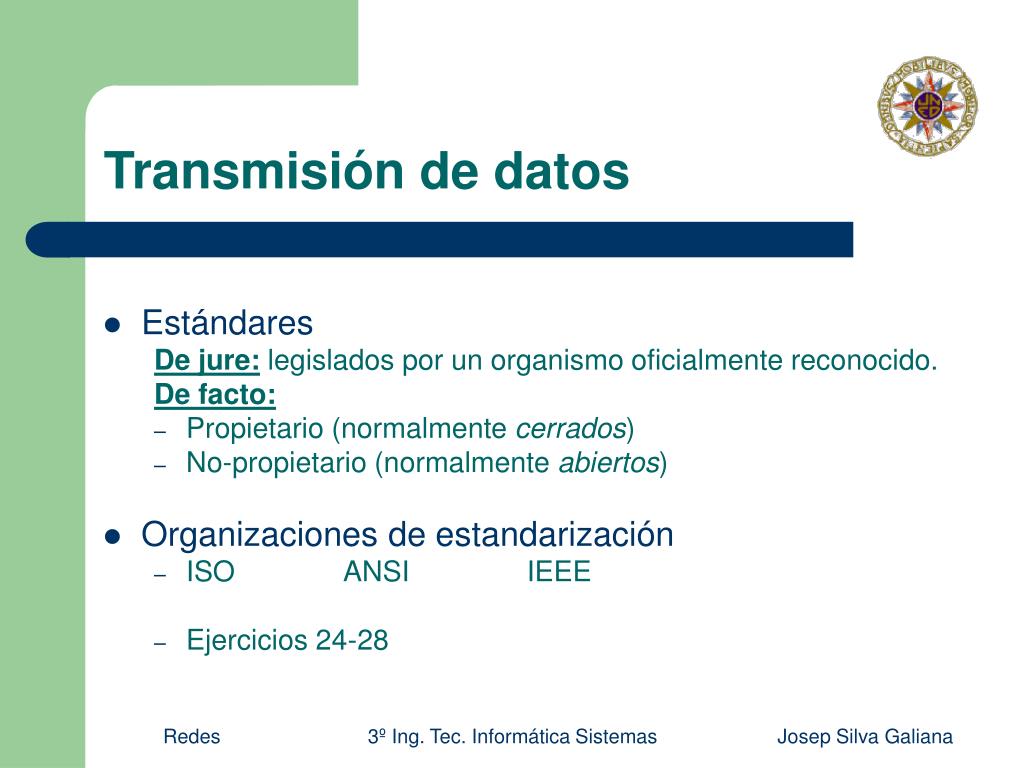

  11. Transmisión de datos • Estándares De jure: legislados por un organismo oficialmente reconocido. De facto: • Propietario (normalmente cerrados) • No-propietario (normalmente abiertos) • Organizaciones de estandarización • ISO ANSI IEEE • Ejercicios 24-28 Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  12. Transmisión de datos • Configuración de línea: Punto a punto: Enlace dedicado entre dos dispositivos. Multipunto: Varios dispositivos comparten el mismo enlace. • Topología • Forma en que está diseñada una red • Relaciones entre dispositivos: • Igual a igual o paritaria • Primario-secundario (existe un controlador) Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  13. Topologías • Malla: • Cada dispositivo tiene un enlace punto a punto y dedicado con cualquier otro dispositivo • Para n dispositivos se necesitan n(n-1)/2 enlaces • Ventajas: • Velocidad (Canales dedicados) • Robustez (redundancia) • Seguridad (Canales dedicados) • Desventajas: • Coste!!! • Resolver ejemplo 2.1 Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  14. Topologías • Estrella: • Cada dispositivo tiene un enlace punto a punto y dedicado con el controlador central (concentrador) • Para n dispositivos se necesitan n-1 enlaces • Ventajas: • Coste menor • Mantenimiento y reconfiguración muy sencillas • Robustez (un fallo en un enlace solo afecta a un dispositivo) • Desventajas: • Coste sigue siendo elevado Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  15. Topologías • Árbol: • Variante de la topología en estrella pero con concentradores secundarios • Los concentradores secundarios permiten aumentar el tamaño de la red • Permite priorizar comunicaciones entre partes del árbol • Ejemplo: • Tecnología de TV Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  16. Topologías • Bus: • Topología multipunto (a diferencia de las anteriores) • Un cable troncal conecta todos los dispositivos • Existe un límite de dispositivos sin usar repetidor (la señal se debilita) • Coste muy reducido • Muy baja tolerancia a fallos Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  17. Topologías • Anillo: • Línea dedicada punto a punto con los dispositivos que están al lado • Cada dispositivo incorpora un repetidor • Una terminal que no recibe señal puede lanzar una alarma y cambiar el sentido de circulación de los mensajes • Resolver ejemplo 2.2 • Topologías híbridas: Uso de varias topologías Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  18. Modos de transmisión • Simplex: • Los datos circulan en una sola dirección • Semidúplex: • Los datos circulan en una sola dirección en un momento dado (en dos direcciones en momentos distintos) • Full-dúplex: • Los datos circulan en ambas direcciones simultáneamente Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  19. Clases de redes • LAN (Local Area Network): • Suelen ser redes privadas • Oficina, edificio, campus… • MAN (Metropolitan Area Network): • Televisión por cable • Ciudad entera • WAN (Wide Area Network): • País, continente, mundo entero • Internet Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana

  20. Interconexión de redes • Cuando varias redes se conectan se forma una interred, o internet (no confundir con Internet). • La interconexión de redes se hace con dispositivos especiales como routers, puentes, etc. • Resolver ejercicios 17-21 Redes 3º Ing. Tec. Informática Sistemas Josep Silva Galiana
