1. MRI-DT, S. A. de C. V.Investigación y Desarrollo Radiación Ionizante

2. RADIACIÓN IONIZANTE • Cuando comúnmente se habla de Radiación, se asume erróneamente que se refieren exclusivamente a la Radiación Ionizante. • La Radiación Ionizante se produce desde el interior de los Átomos y está formada por Partículas y Ondas de Alta Energía.

3. Ejemplo: Neón-20 El Núcleo contiene Neutrones y Protones Electrones EL ÁTOMO

4. IONIZACIÓNDAÑOS BIOLÓGICOS • Al golpear al material que Irradia, se produce un proceso llamado Ionización, que es la producción de Iones del material irradiado. • Los Iones son partículas cargadas eléctricamente. • Esta Radiación Ionizanteafecta las Moléculas Químicas que forman los elementos vivos, generando cambios Biológicos importantes.

5. Plomo Papel Plástico Concreto Alfa Beta Rayos Gamma y X Neutrones TIPOS DERADIACIÓN IONIZANTE

6. PARTÍCULAS ALFA • Son Partículas emitidas espontáneamente desde los Núcleosde Elementos Pesados como el Uranio. • Debido a su relativamente gran tamaño, al interactuar con la materia pierden Energía rápidamente, por lo que su Poder de Penetración es bajísimo, y pueden ser detenidos por una hoja de papel o por la primera capa de piel. • Sin embargo si estas Partículas son absorbidas DENTRO del Organismo, por respiración o tragándolas, pueden afectar las Células del organismo, en forma incluso más dañina que otras Radiaciones.

7. Núcleo Hija Torio - 231 Núcleo Madre Uranio - 235 Partícula Alfa (Núcleo de Helio)) RADIACIÓN DEPARTÍCULAS ALFA

8. PARTÍCULAS BETA • Son partículas del tamaño de Electrones generadas desde el Núcleo del Átomo. • Por su gran Energía y bajo tamaño, pueden penetrar hasta 2 centímetros de profundidad en la piel humana. • Pueden ser detenidas por una hoja de aluminio de un espesor de pocos milímetros.

9. Núcleo Hija Calcio- 40 Antineutrino Núcleo Madre Potasio- 40 Partícula Beta RADIACIÓN DEPARTÍCULAS BETA

10. RAYOS GAMMARAYOS X • Estos Rayos son Ondas como la luz, que viajan sin transmitirmateria. • Ambos tipos de Rayos son idénticos, pero los Rayos X son producidos por movimientos de los Electrones y los Rayos Gamma son producidos en el Núcleo del Átomo. • Ambos Rayos tienen un Gran Poder de Penetración pudiendo pasar a través del cuerpo humano con gran facilidad. • Estos Rayos pueden ser detenidos por barreras de concreto, de plomo o grandes piscinas de agua.

11. Partícula Beta Rayos Gamma Núcleo Madre Cobalto - 60 Núcleo Hija Níquel - 60 RADIACIÓN RAYOS GAMMA

12. Electrón Rayos X PRODUCCIÓN DE RAYOS X(BREMSSTRAHLUNG) Núcleo de Átomo Tungsteno

13. NEUTRONES • Son Partículas Muy Penetrantes y son producidas por la Fisión o Partición, de Átomos dentro de un Reactor Nuclear. • Pueden ser detenidos usando blindajes especiales de agua y concreto.

14. RADIACIONES CÓSMICAS • Es una gran variedad de Partículas Altamente Energéticas que bombardean constantemente la Tierra desde el espacio exterior. • Esta Radiación es más intensa en la alta atmósfera y en las latitudes más cercanas a los polos, ya que la atmósfera NO nos protege de ellas.

15. FUENTES DE RADIACIÓN • Los seres humanos hemos estado expuestos a la Radiación proveniente de fuentes naturales desde la creación. • Estas fuentes incluyen el suelo en el que vivimos, el aire que respiramos, los alimentos que tomamos, además de la Radiación que nos llega desde el espacioexterior. • También tenemos Elementos Radiactivos Naturales que forman parte de nuestro propio cuerpo.

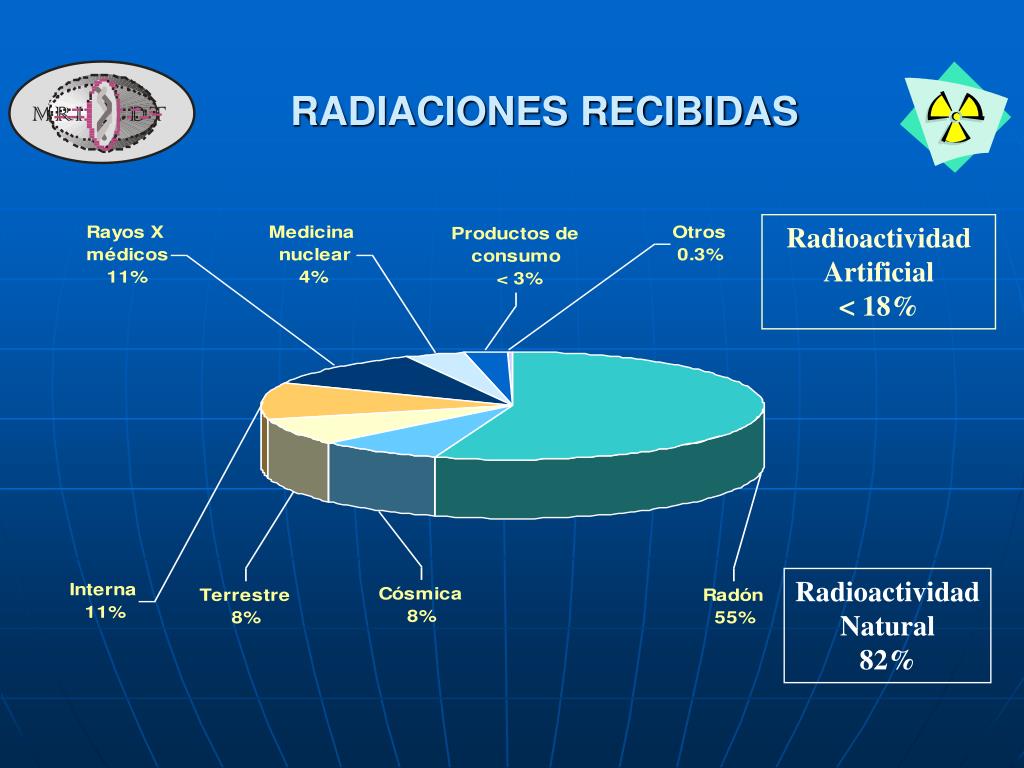

16. RADIACIONES RECIBIDAS Radioactividad Artificial < 18% Radioactividad Natural 82%

17. MEDICIÓN DE LA RADIACIÓN IONIZANTE • Como los Sentidos del ser humano NO pueden “sentir” la Radiación, existen una serie de instrumentos que si pueden medir su Potencia. • La Radiación Ionizante se mide en Dosis de Radiación que el cuerpo humano recibe; las mismas se miden actualmente en milisievert (mSv) o antiguamente en rem, con una equivalencia de: 1 rem=10 mSv.

18. PROTECCIÓN DE LA RADIACIÓN • La Exposición a la Radiación debe mantenerse a un mínimo “permisible” de Dosis para efectuar una labor. • Existen Límites de Dosis Máximas al año, que pueden recibir las personas en determinadas condiciones: • Trabajador expuesto (radiólogo, minero de uranio) • Público • Los efectos son Acumulativos, ya que no existe forma alguna de “quitar” el efecto de la Radiación recibida.

19. EXPOSICIÓN A LAS RADIACIONES Ejemplos de exposiciones: • Radiación natural a nivel de suelo: Cósmica 0,28 mSv/añoTerrestre 0,50 mSv/añoInterna 0,22 mSv/año • Radiación por actividades humanas: Radiografía del pecho: 0,08 mSv c/uRadiografía dental: 0,10 mSv c/u

20. LÍMITES ACTUALES DE RADIACIÓN PERMISIBLE • En 1990, la Comisión Internacional para la Protección Radiológica publicó el ICRP 60 que recomienda modificar los límites “permisibles” de exposición, a los siguientes segmentos humanos: • Trabajadores expuestos: 20 mSv/año(promediado en 5 años) • MUJERES EMBARAZADASNo sobrepasar 2 mSv/período de gestación, con máximo de 0,5 mSv/mes • Público general: 1 mSv/año

21. RIESGOS LABORALES • Rayos Cósmicos: En Australia se efectuó un estudio de las Dosis de Radiación Cósmica recibidas por tripulaciones aéreas en vuelos comerciales utilizando aviones Boeing 737 y 767, y los resultados indican que las Dosis recibidas al año por los tripulantes fueron: Pilotos 1.8 mSv/año Tripulantes de cabina 1.5 mSv/año

22. RADIACIÓN IONIZANTE COMENTARIO FINAL • La vida en la Tierra se ha desarrollado siempre con la Radiación Natural de fondo. • La utilización de la Radiación como un elemento de ayuda para las actividades humanas, tanto en Exámenes Médicos o en actividades industriales, debe hacerse considerando que su uso debe cumplir con las regulaciones en cuanto a los límites establecidos de Dosis Máximas Permisibles. • Dentro de ésos límites, la Radiación nos entregará sus beneficios como lo ha hecho hasta el momento.
