Mosaico e Registro de Imagens

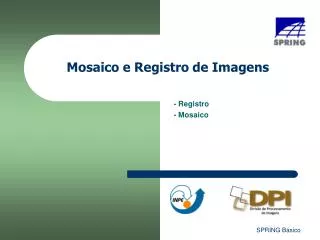

1. - Registro - Mosaico Mosaico e Registro de Imagens SPRING Básico

2. Integração de Imagens com SIG A integração de imagens de satélite ou fotografias digitais com a base de dados de um SIG depende fundamentalmente de uma etapa de correção geométrica.

3. Correção geométrica • Importância • eliminação de distorções sistemáticas • estudos multi-temporais • integração de dados em SIG • Requerimentos • conhecimento das distorções existentes • escolha do modelo matemático adequado • avaliação e validação de resultados

4. Correção geométrica • Fontes de distorções geométricas (MSS, TM, HRV, AVHRR, WFI) • rotação da Terra (skew) • distorções panorâmicas (compressão) • curvatura da Terra (compressão) • arrastamento da imagem durante uma varredura • variações de altitude, atitude e velocidade do satélite

5. Efeitos das distorções geométricas Correção geométrica

6. Transformações geométricas • Ortogonal - 3 parâmetros • 1 rotação, 2 translações • Similaridade - 4 parâmetros • 1 rotação, 1 escala, 2 translações • Afim ortogonal - 5 parâmetros • 1 rotação, 2 escalas, 2 translações Disponíveis no SPRING • Afinidade - 6 parâmetros (polinômio de grau 1) • 1 rotação, 1 rotação residual, 2 escalas, 2 translações • Polinomiais de grau 2 e 3

7. Registro: Qual o problema? Identificar a transformação espacial T que modela a distorção entre os dados (Lin x Col)Imagem (X, Y) sistema referência

8. Modelo Polinomial - Registro Polinômio de graum: Onde : (X,Y): coordenadas de referência (x,y): coordenadas da imagem ae b : coeficientes do polinômio determinados a partir dos pontos de controle.

9. Pontos de Controle na Base de Referência

10. Pontos de Controle

11. Reamostragem (interpolação) VPM - pega o NC mais próximo ao resultado do mapeamento inverso • Efeito de blocos • Processamento rápido • Não cria novos valores de NC (mantém estatísticas da imagem)

12. Reamostragem (interpolação) Bilinear • O valor obtido pela média ponderada dos NCs dos pontos E e F é transferido para a posição X • Efeito de suavização devido a operação de média

13. Reamostragem (interpolação) • Efeitos da Interpolação VMP

14. Registro – Procedimentos Gerais • Selecionar Imagem ou Mapa para corrigir - Carregar Imagem (arquivo spg + dsc) - Carregar PI do banco ativo • Se projeto não ativo ==> Definir Projeção • Criar/Adquirir Ponto (mesa - tela - teclado) • Selecionar pontos e a equação de mapeamento – grau do polinômio – Testar • Salvar Pontos com menor erro. • Realizar o registro - Importar SPG - Registra a imagem por reamostragem (Interpolação) • Vizinho mais próximo • Bilinear (*) • Convolução cúbica (não disponível) - Cópia de PI’s com ajuste (janela de mosaico)

15. Registro - Observações • Reconhece imagens TM com correção de nível 5 e 6 => Ativa a opção com correção de sistema => Permite registro com 1 ponto • Escolher pontos de controle bem distribuídos • Avaliar o Erro nos Pontos - depende da aplicação: * 0,5 pixel para precisão * 0,5mm x denom. escala de trabalho • Antes de salvar ==> avalie várias combinações • Os Pontos ficarão armazenados no arquivo descritor *.dsc • Importar a imagem ==> Efetiva o Registro

16. Mosaico de Imagens • É o processo de colagem de imagens adjacentes para o recobrimento de uma área maior • Cada imagem deve estar bem registrada a fim de evitar lacunas na imagem resultante

17. Exercício 8: Mosaico de Imagens CBERS-2 e Registro • Adquirir as imagens no site do INPE http://www.dgi.inpe.br/CDSR/ (procedimento já realizado) • Importar cada cena em um projeto (usar Assistente) • Projeto: CBERS_157-117 • Projeto: CBERS_157-118 • Executar o mosaico em outro projeto Projeto: CBERS_MOSAICO • Não é necessário executar o registro entre as duas cenas, pois as imagens são da mesma órbita e mesma data, portanto, não há deslocamento entre as cenas. • Exetutar o registro com base no projeto DF • Ativar o projeto DF e abrir carregar na Tela 5 um PI do projeto CBERS_MOSAICO

18. Exercício 8: Mosaico de Imagens CBERS-2 e Registro
