유압펌프

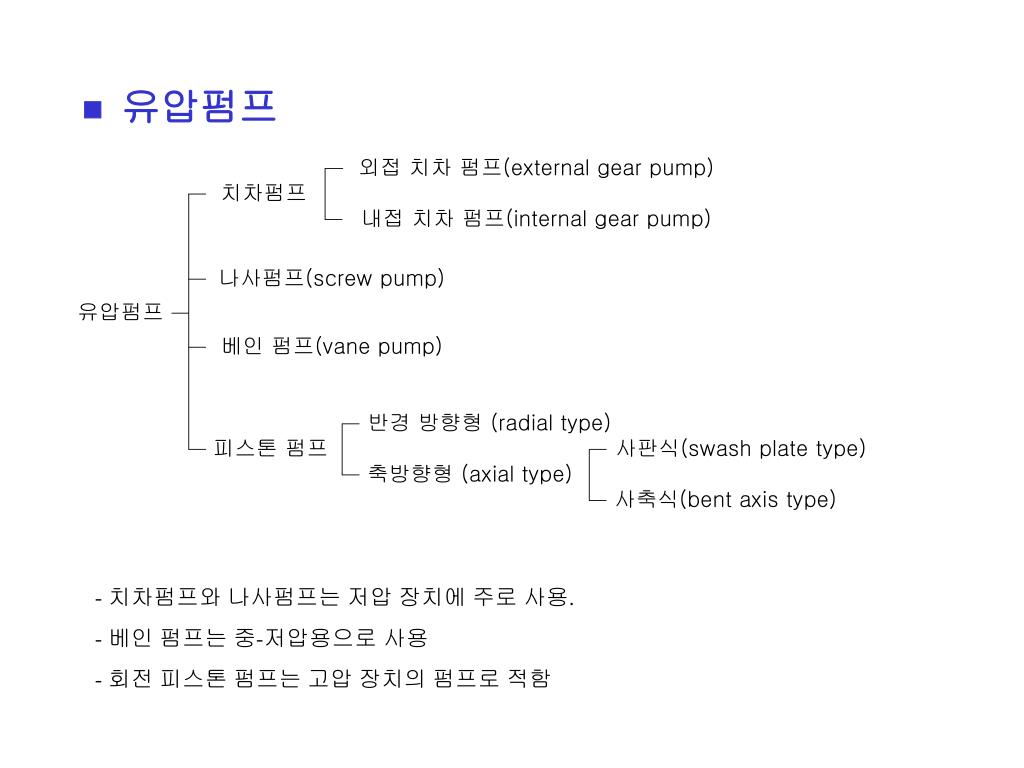

1. 유압펌프 • - 치차펌프와 나사펌프는 저압 장치에 주로 사용. • 베인 펌프는 중-저압용으로 사용 • 회전 피스톤 펌프는 고압 장치의 펌프로 적함

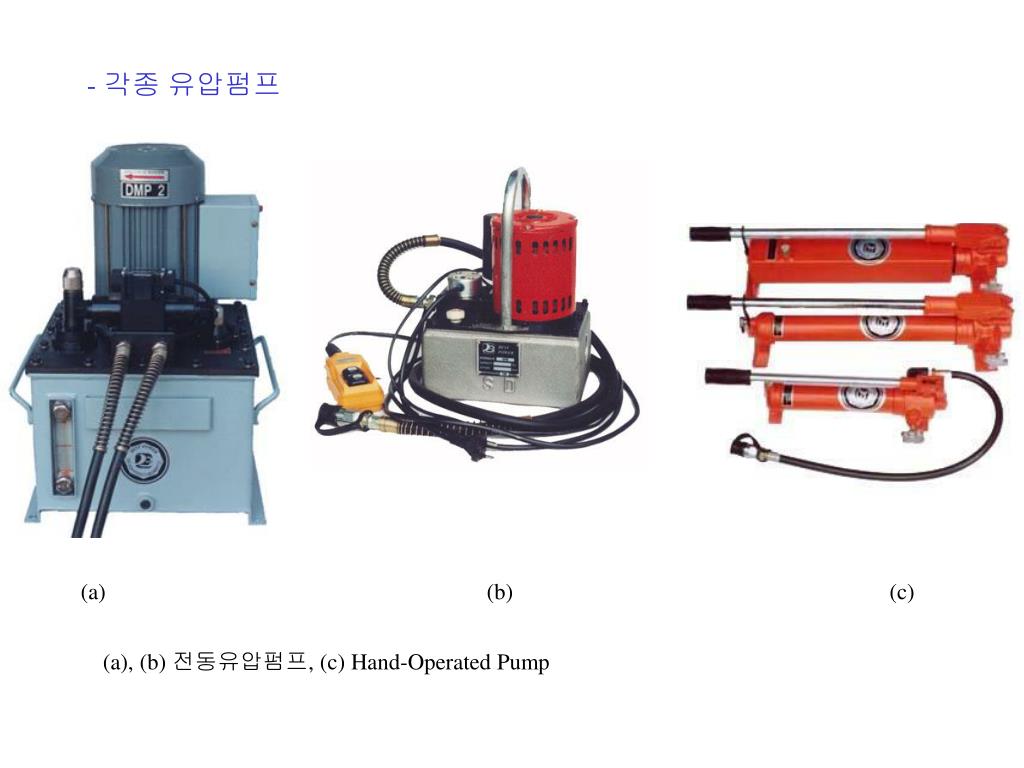

2. - 각종 유압펌프 (a) (b) (c) (a), (b) 전동유압펌프, (c) Hand-Operated Pump

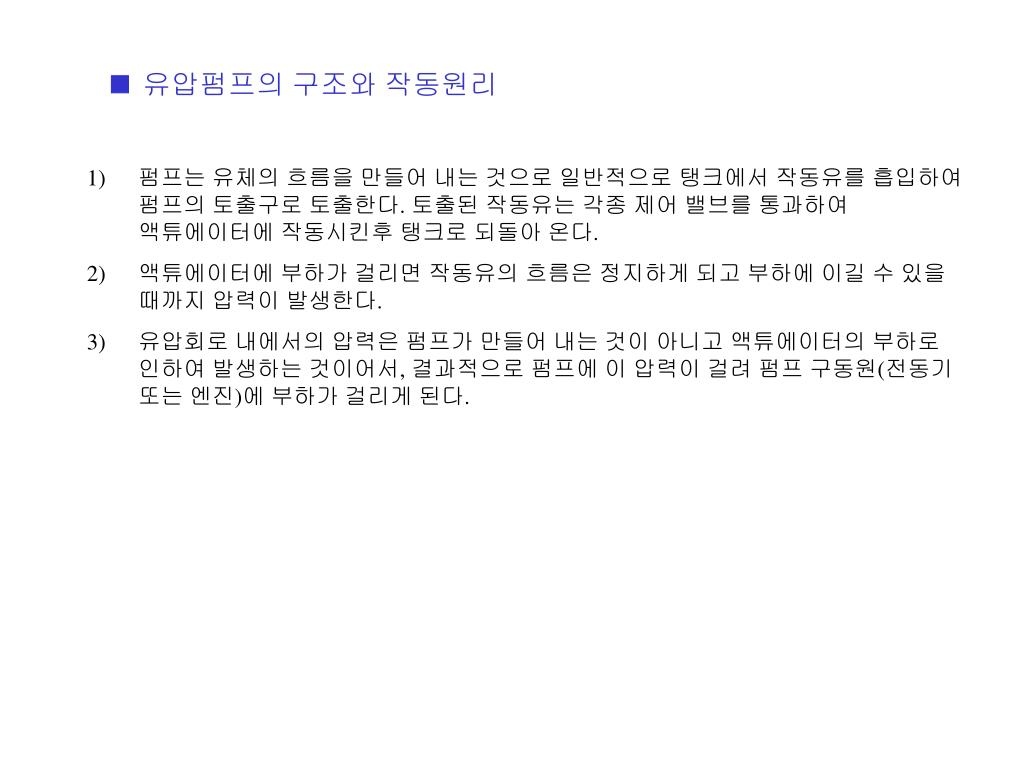

3. 유압펌프의 구조와 작동원리 • 펌프는 유체의 흐름을 만들어 내는 것으로 일반적으로 탱크에서 작동유를 흡입하여 펌프의 토출구로 토출한다. 토출된 작동유는 각종 제어 밸브를 통과하여 액튜에이터에 작동시킨후 탱크로 되돌아 온다. • 액튜에이터에 부하가 걸리면 작동유의 흐름은 정지하게 되고 부하에 이길 수 있을 때까지 압력이 발생한다. • 유압회로 내에서의 압력은 펌프가 만들어 내는 것이 아니고 액튜에이터의 부하로 인하여 발생하는 것이어서, 결과적으로 펌프에 이 압력이 걸려 펌프 구동원(전동기 또는 엔진)에 부하가 걸리게 된다.

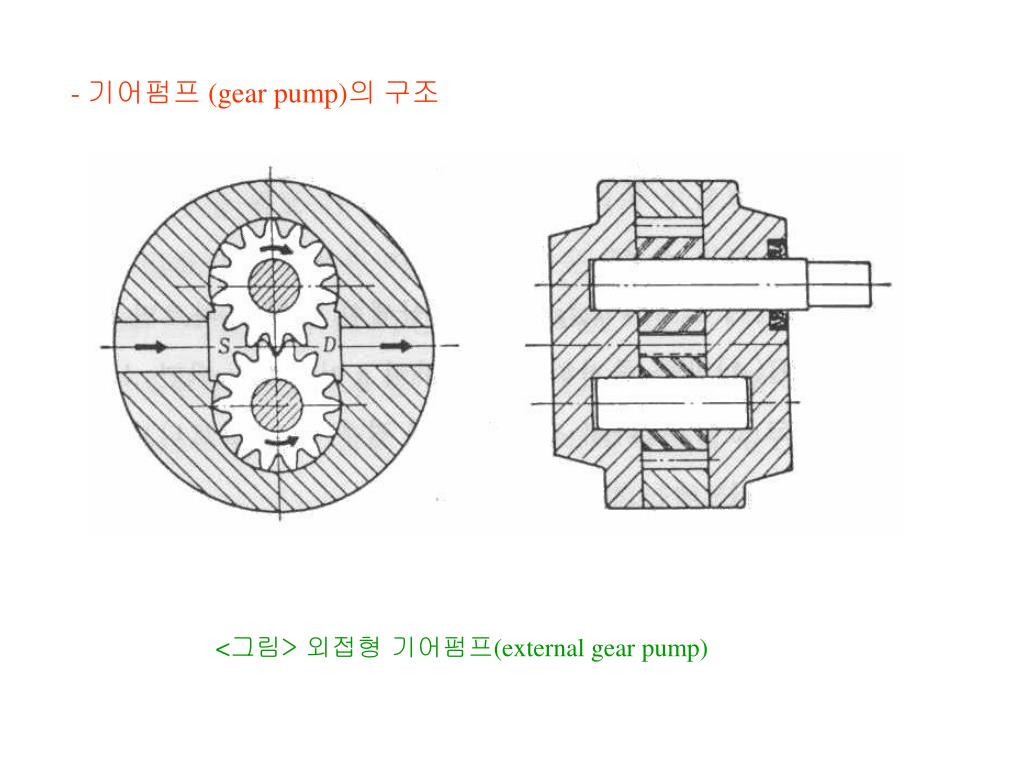

4. - 기어펌프 (gear pump)의 구조 <그림> 외접형 기어펌프(external gear pump)

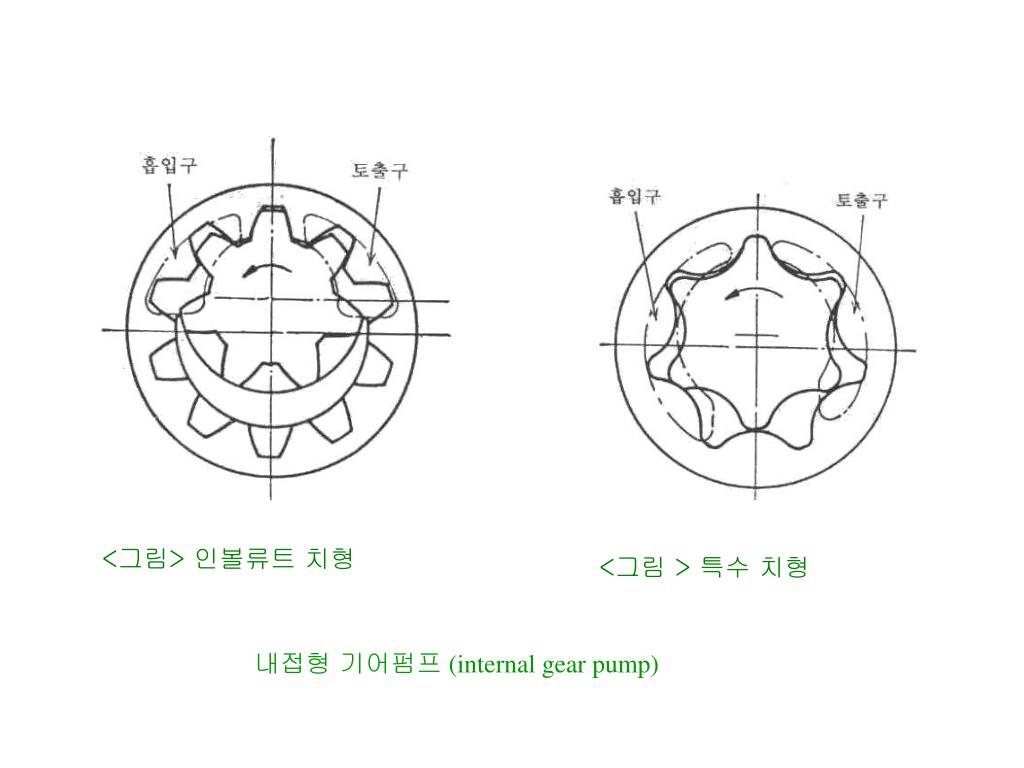

5. <그림> 인볼류트 치형 <그림> 특수 치형 내접형 기어펌프(internal gear pump)

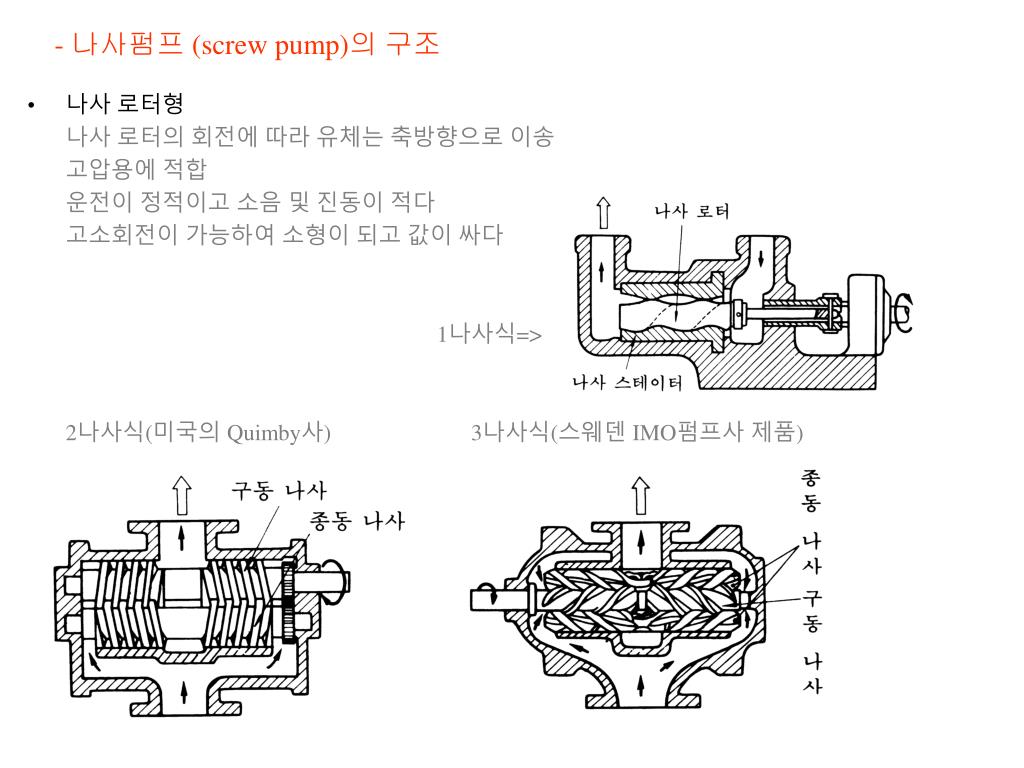

6. - 나사펌프 (screw pump)의 구조 • 나사 로터형 나사 로터의 회전에 따라 유체는 축방향으로 이송 고압용에 적합 운전이 정적이고 소음 및 진동이 적다 고소회전이 가능하여 소형이 되고 값이 싸다 1나사식=> 2나사식(미국의 Quimby사) 3나사식(스웨덴 IMO펌프사 제품)

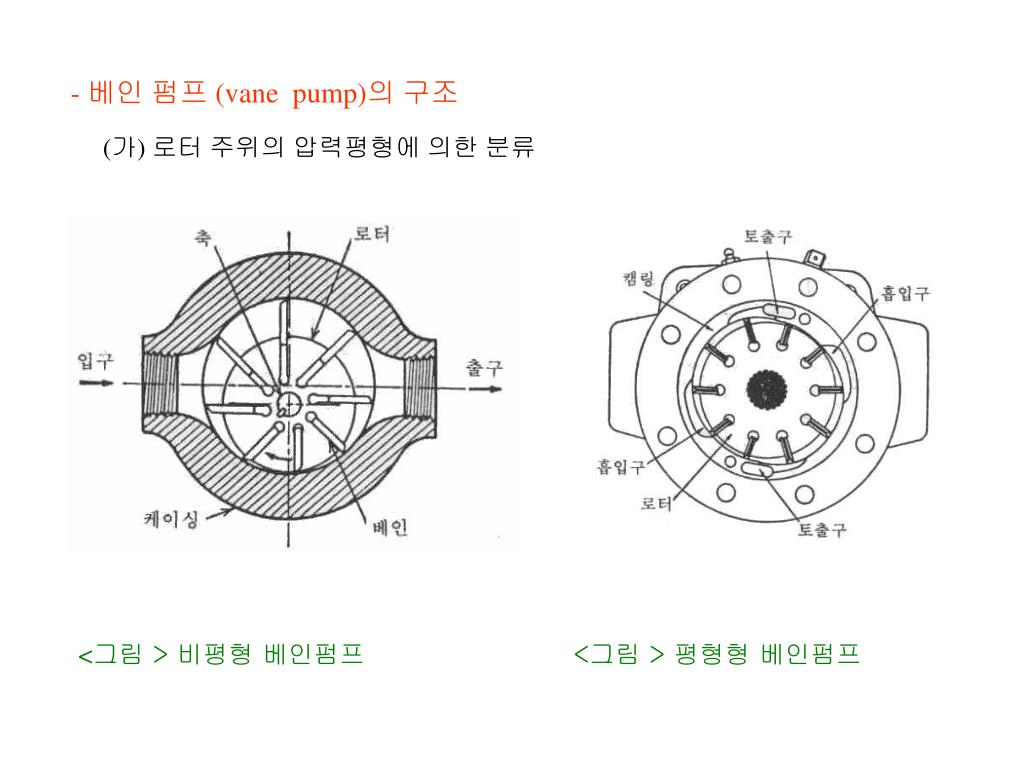

7. - 베인 펌프 (vane pump)의 구조 (가) 로터 주위의 압력평형에 의한 분류 <그림 > 비평형 베인펌프 <그림 > 평형형 베인펌프

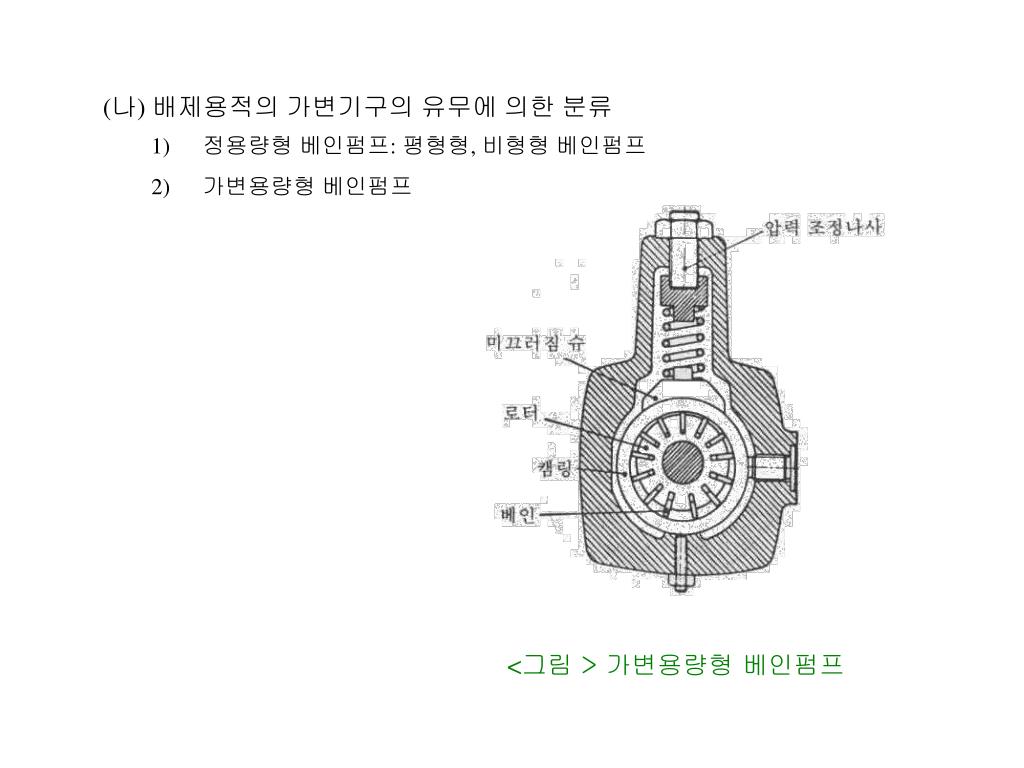

8. (나) 배제용적의 가변기구의 유무에 의한 분류 • 정용량형 베인펌프: 평형형, 비형형 베인펌프 • 가변용량형 베인펌프 <그림 > 가변용량형 베인펌프

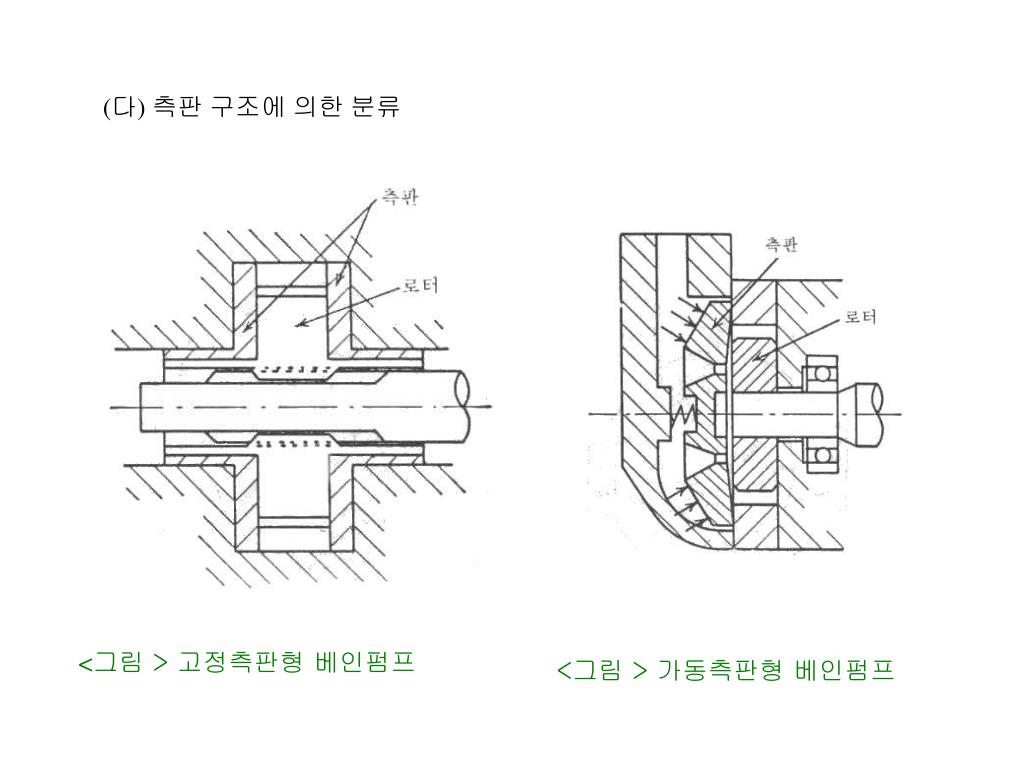

9. (다) 측판 구조에 의한 분류 <그림 > 고정측판형 베인펌프 <그림 > 가동측판형 베인펌프

10. - 헬레쇼형 펌프(방사식 플란저 펌프)   <그림 > 헬레쇼형 펌프의 작동설명

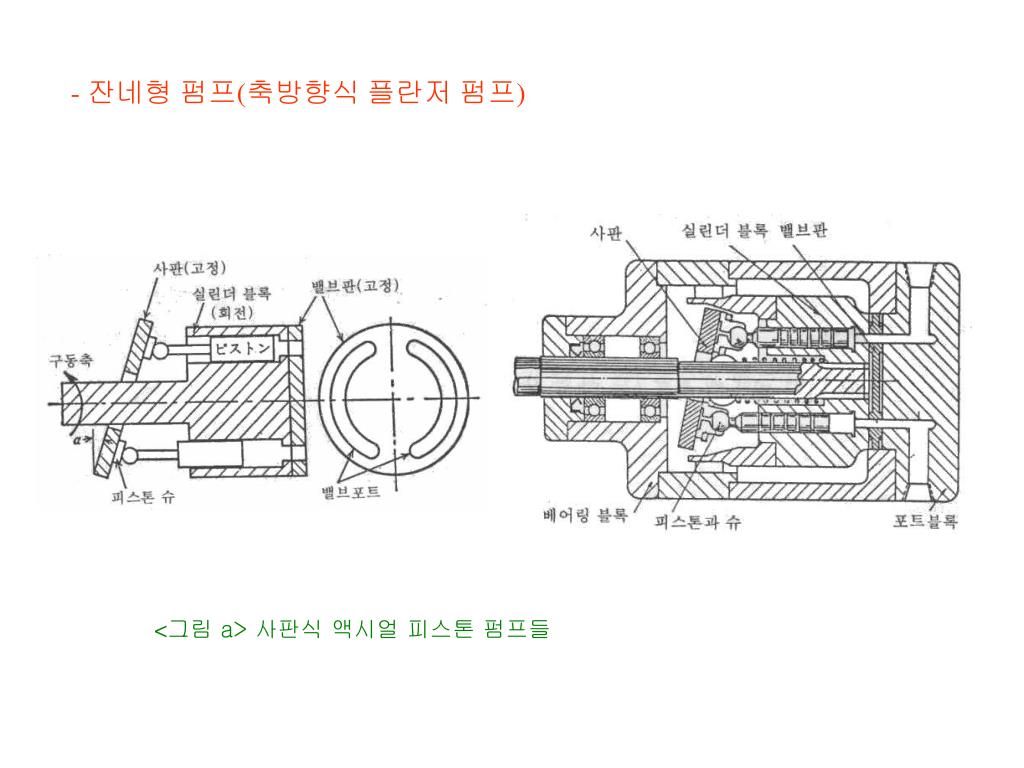

11. - 잔네형 펌프(축방향식 플란저 펌프)   <그림 a> 사판식 액시얼 피스톤 펌프들

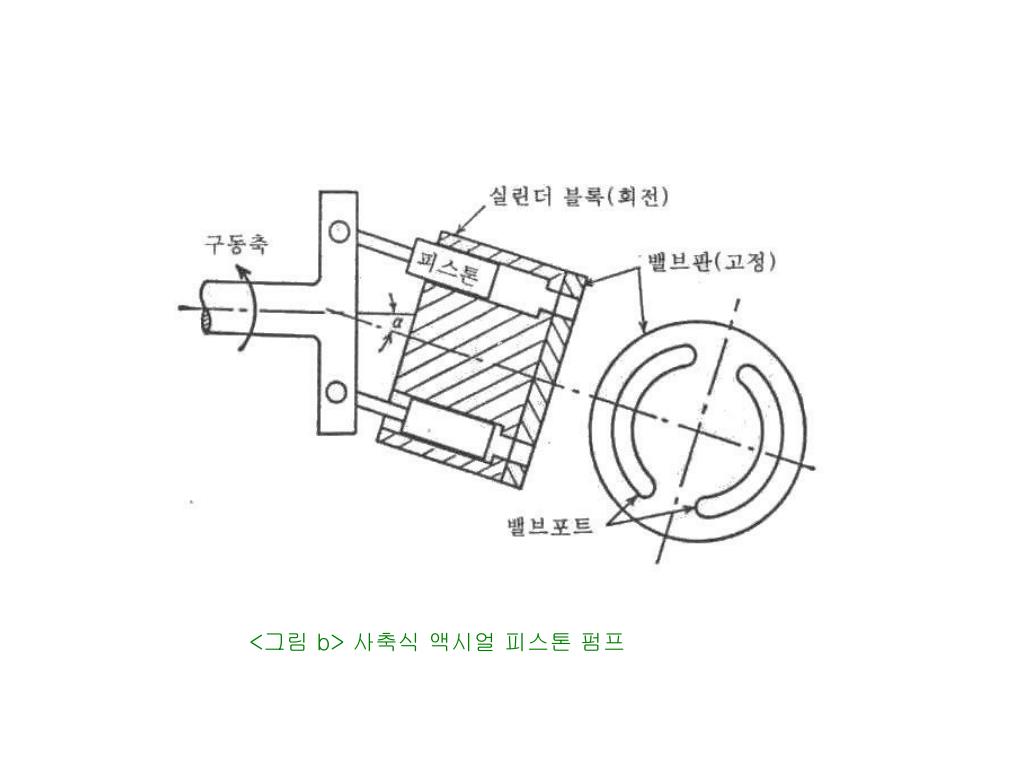

12. <그림 b> 사축식 액시얼 피스톤 펌프

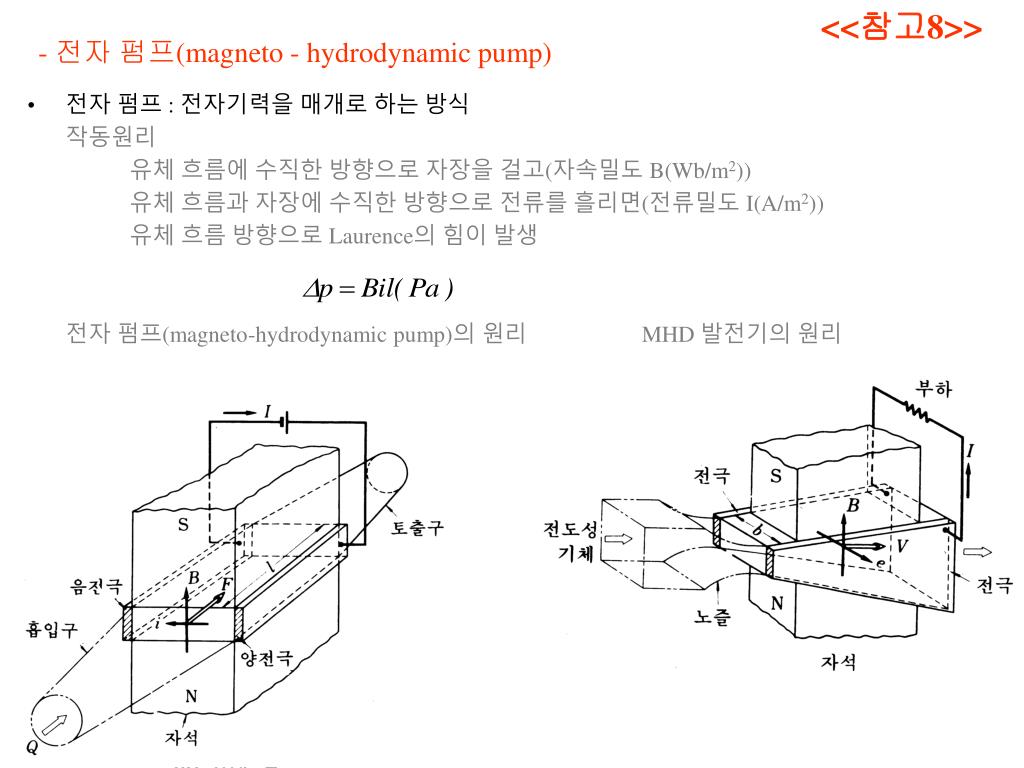

13. <<참고8>> - 전자 펌프(magneto - hydrodynamic pump) • 전자 펌프 : 전자기력을 매개로 하는 방식 작동원리 유체 흐름에 수직한 방향으로 자장을 걸고(자속밀도 B(Wb/m2)) 유체 흐름과 자장에 수직한 방향으로 전류를 흘리면(전류밀도 I(A/m2)) 유체 흐름 방향으로 Laurence의 힘이 발생 전자 펌프(magneto-hydrodynamic pump)의 원리 MHD 발전기의 원리

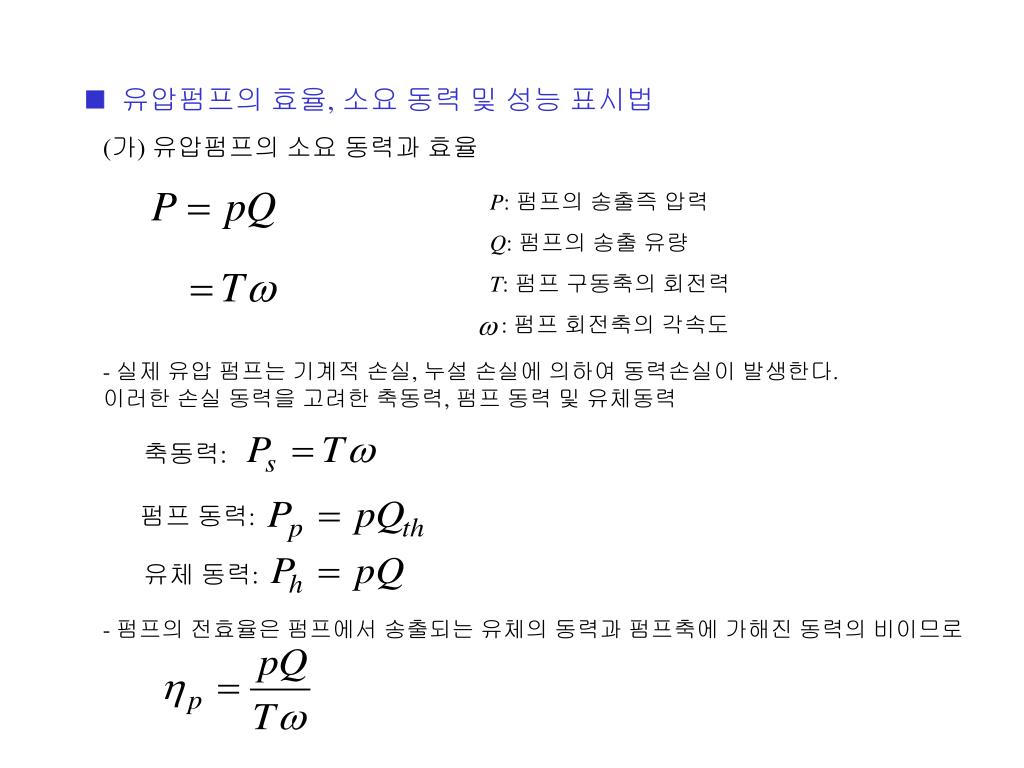

14. P: 펌프의 송출즉 압력 Q: 펌프의 송출 유량 T: 펌프 구동축의 회전력 : 펌프 회전축의 각속도 축동력: 펌프 동력: 유체 동력: 유압펌프의 효율, 소요 동력 및 성능 표시법 (가) 유압펌프의 소요 동력과 효율 - 실제 유압 펌프는 기계적 손실, 누설 손실에 의하여 동력손실이 발생한다. 이러한 손실 동력을 고려한 축동력, 펌프 동력 및 유체동력 - 펌프의 전효율은 펌프에서 송출되는 유체의 동력과 펌프축에 가해진 동력의 비이므로

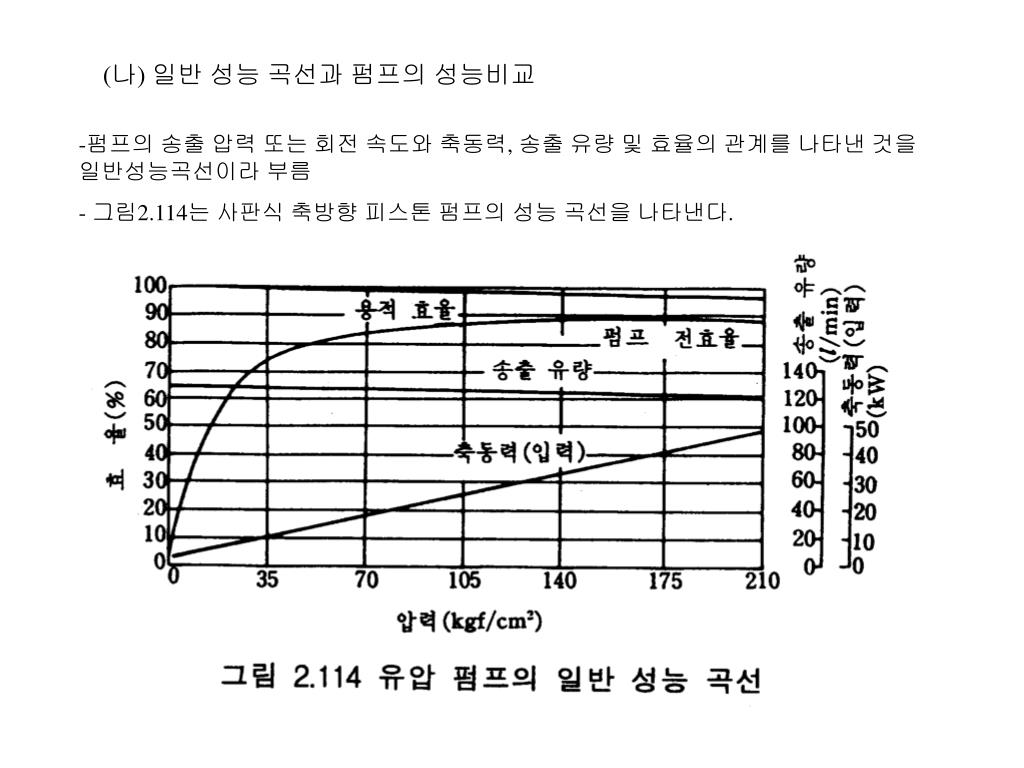

15. (나) 일반 성능 곡선과 펌프의 성능비교 • 펌프의 송출 압력 또는 회전 속도와 축동력, 송출 유량 및 효율의 관계를 나타낸 것을 일반성능곡선이라 부름 • 그림2.114는 사판식 축방향 피스톤 펌프의 성능 곡선을 나타낸다.

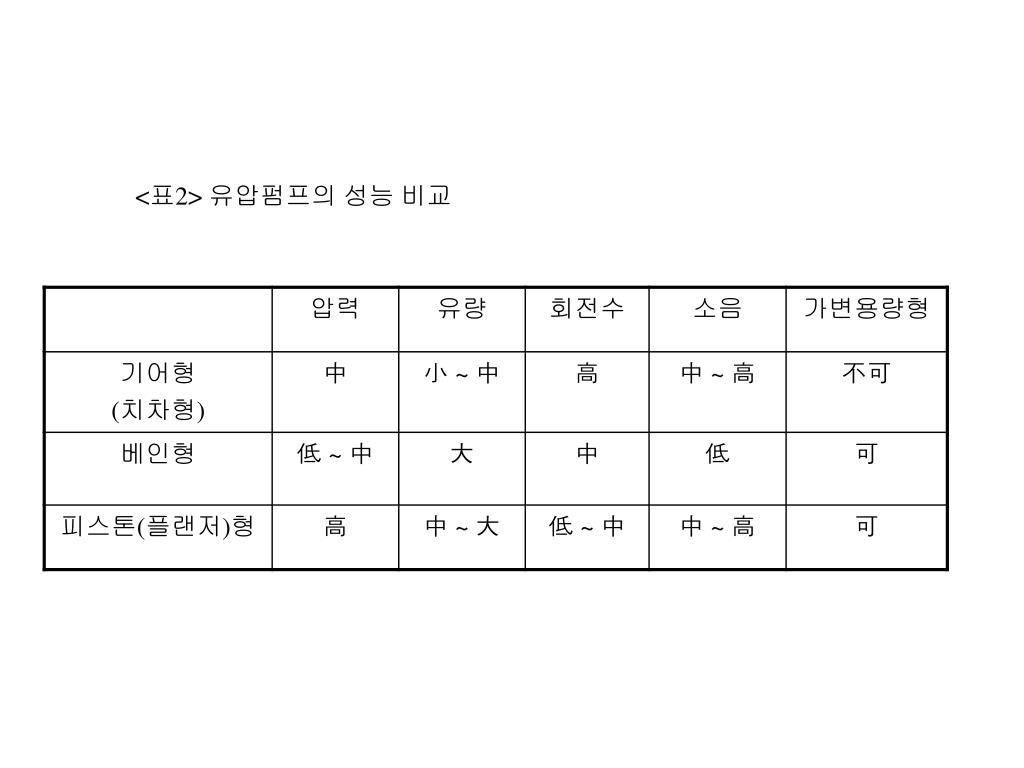

17. <표2> 유압펌프의 성능 비교
