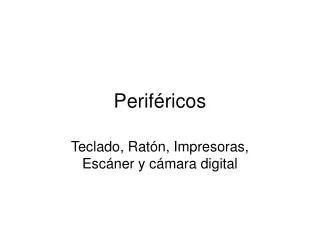

  1. Periféricos Teclado, Ratón, Impresoras, Escáner y cámara digital

  2. Teclado • Diferentes tipos de teclas • Alfanuméricas • Numéricas • Simbólicas • De función • Diferentes formas de organizar el teclado • QWERTY • AZERTY

  3. Teclado • Tipos • Mecánicos • Membrana • Base de funcionamiento • Interruptores • S. O. Escanea constantemente las interrupciones

  4. Tecnología del teclado

  5. Funcionamiento del ratón

  6. Impresoras: Clasificación • Según la tecnología • Impacto • No impacto • Según cabeza de impresión • Caracteres preformados • Matriz de puntos • Modo de impresión • Carácter a carácter • Líneas • Movimiento del papel • Fricción • Tracción

  7. Impresoras: Mecanismos de impresión • Matriciales de impacto • Cinta con tinta • El carácter se forma mediante aguja que golpea sobre la cinta. • Matriciales termales • Cinta con tinta especial • El carácter se transmite al calentar la aguja a la tinta y depositarla sobre el papel. • Chorro de tinta • El chorro continuo se convierte en gotas mediante deflectores aprovechando las propiedades de carga eléctrica.

  8. Impresoras: Mecanismos de impresión • Láser • Tambor de selenio (fotosensible y cargado positivamente) • Con la luz pierde su carga positiva. • La imagen a imprimir de proyecta como una foto sobre el tambor. • La zona donde se proyecta la imagen permanece cargada positivamente. • El toner (polvo electroestático) se adhiere a la zona positiva. • El papel circula sobre el tambor y el toner se adhiere a el por contacto y calor.

  9. Tecnología del escáner • Un escáner actúa como una cámara, tomando una fotografía del documento mediante una representación electrónica de píxeles.

  10. Mecanismos de escaneado I • Escáner de lecho plano: El documento permanece apoyado y lo que se desplaza es la fuente de luz. • http://www.howstuffworks.com/scanner2.htm

  11. Mecanismos de escaneado II • Escáner de lecho plano

  12. Mecanismos de escaneado II • Escáner de tambor rotatorio: El documento gira alrededor del tambor, la fuente de luz es fija.

  13. Mecanismos de escaneado III • Escáner de mano: el desplazamiento de la fuente de luz se hace manualmente sobre el documento.

  14. CCD: Charge Coupled Devices I • Los CCD actúan como foto sensores dispuestos en forma de matriz, formando una superficie de estado sólido de forma cuadrada o rectangular. • Los sensores se cargan por la intensidad de la luz reflejada por el espejo según la fuente de luz se mueve a través del documento.

  15. CCD: Charge Coupled Devices II • La cantidad de carga acumulada en cada foto sensor depende de la intensidad de la luz reflejada, la cual depende de la sombra de cada píxel del documento. • La carga del sensor genera un voltaje el cual es recogido por un conversor analógico-digital para convertirlo a un valor digital. • El valor binario de la carga puede variar desde 1 bit/píxel a 16 bit/píxel.

  16. CCD: Charge Coupled Devices III • Los CCD se utilizan por que: • Son dispositivos extremadamente lineales y por lo tanto efectúan una conversión directamente proporcional a la cantidad de carga acumulada. • La relación señal/ruido es muy buena, por lo que la señal producida es muy limpia.

  17. CCD: Captura de imágenes en color I • Una imagen en color está formada por la mezcla de los tres colores básicos: rojo, verde y azul. Los CCD se construyen para dar respuesta a esta característica. • En lugar de una fuente de luz hay tres fuentes de luz para determinar las intensidades de los píxeles para el rojo, el verde y el azul.

  18. CCD: Captura de imágenes en color II • Una posibilidad es que las 3 fuentes de luz permanezcan encendidas todo el tiempo, y en cada una de las tres pasadas se filtran dos de ellas. En este procedimiento se pueden ajustar la captura a 4 u 8 bits por píxel. • Otra posibilidad es que las tres fuentes de luz se enciendan una después de otra según una secuencia prefijada.

  19. CCD: Captura de imágenes en color II

  20. CCD: Captura de imágenes en color III • Por último otra posibilidad es utilizar dos fuentes de luz y un sistema de espejos y filtros que separen los tres componentes del color.

  21. Otras características de los escáner I • Resolución: Viene determinada por los límites del escáner y del software utilizado. Altas resoluciones generan ficheros de mayor tamaño y el escáner funcionan lentamente. • Área: Se puede especificar en base al tamaño de la imagen o del papel que la contiene. De esta manera se puede controlar el movimiento de la fuente de luz. • Contraste: Se puede ajustar por hardware o por software, permite balancear el rango entre áreas blancas y negras de la imagen.

  22. Otras características de los escáner II • Umbral: permite ajustar el circuito de detección del brillo de los píxeles. • Compresión: Puede venir implementado por hardware o software. • Autoalimentación: permite el escaneado continuo de una serie de imágenes.

  23. Cámaras digitales (fundamento) • Apertura del obturador y exposición del CD a la luz • La luz se convierte en carga en el CCD.. • El obturador se cierra bloqueando la entrada de luz.. • La carga se transfiere a la salida del CCD y se convierte en señal. • La señal se digitalizada y almacenada en memoria. • La imagen capturada es procesada y presentada en la pantalla.. CCD

  24. Cámaras digitales (nuevas tecnologías)
