תרשימי HIPO תרשימי HIPO Hierarchy Plus Input – process – output
מתארים תהליכים או תוכניות, תוך כדי הדגשת הקלטים והפלטים של כל תהליך והקשרים בין התהליכים. • השוני מתרשים זרימה של תוכנית או מכתיבה מובנית :תרשימי HIPO אינם מציגים לוגיקה פנימית של כל תהליך. • השוני מתרשים זרימת מערכת : הטכניקה אינה מציגה את אמצעי המחשב המשתתפים בביצוע התהליך.

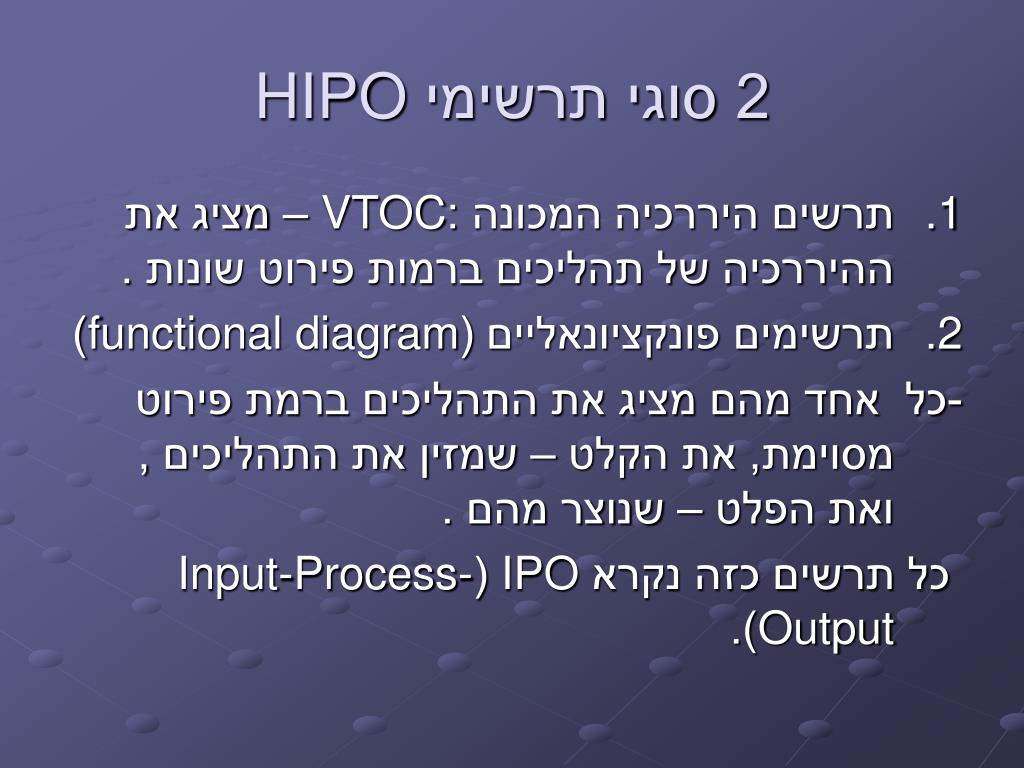

2 סוגי תרשימי HIPO • תרשים היררכיה המכונה :VTOC – מציג את ההיררכיה של תהליכים ברמות פירוט שונות . • תרשימים פונקציונאליים (functional diagram) -כל אחד מהם מציג את התהליכים ברמת פירוט מסוימת, את הקלט – שמזין את התהליכים , ואת הפלט – שנוצר מהם . כל תרשים כזה נקרא IPO (Input-Process-Output).

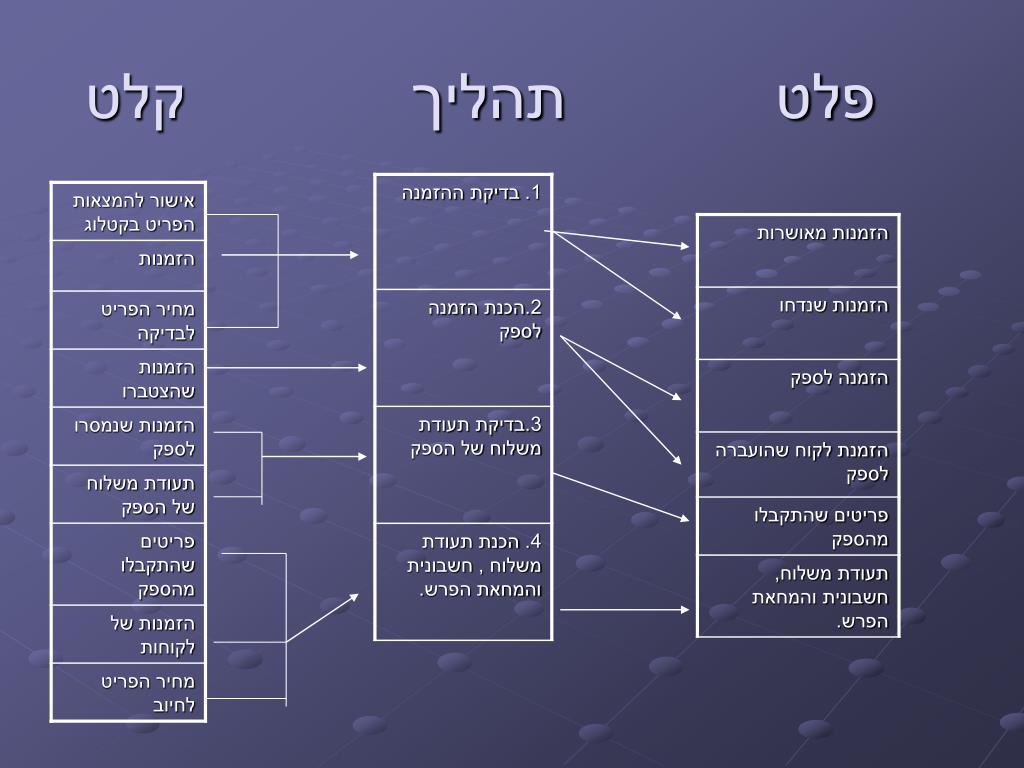

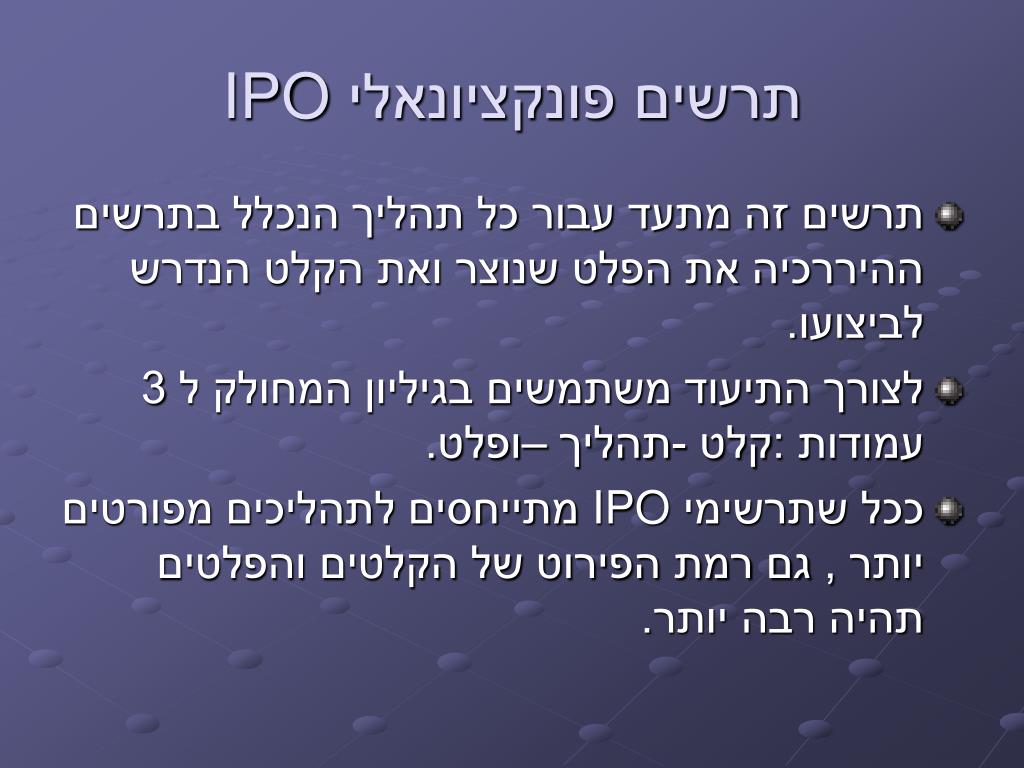

תרשים פונקציונאלי IPO • תרשים זה מתעד עבור כל תהליך הנכלל בתרשים ההיררכיה את הפלט שנוצר ואת הקלט הנדרש לביצועו. • לצורך התיעוד משתמשים בגיליון המחולק ל 3 עמודות :קלט -תהליך –ופלט. • ככל שתרשימי IPO מתייחסים לתהליכים מפורטים יותר , גם רמת הפירוט של הקלטים והפלטים תהיה רבה יותר.
