Presentation Transcript
o spracov vaj ta e

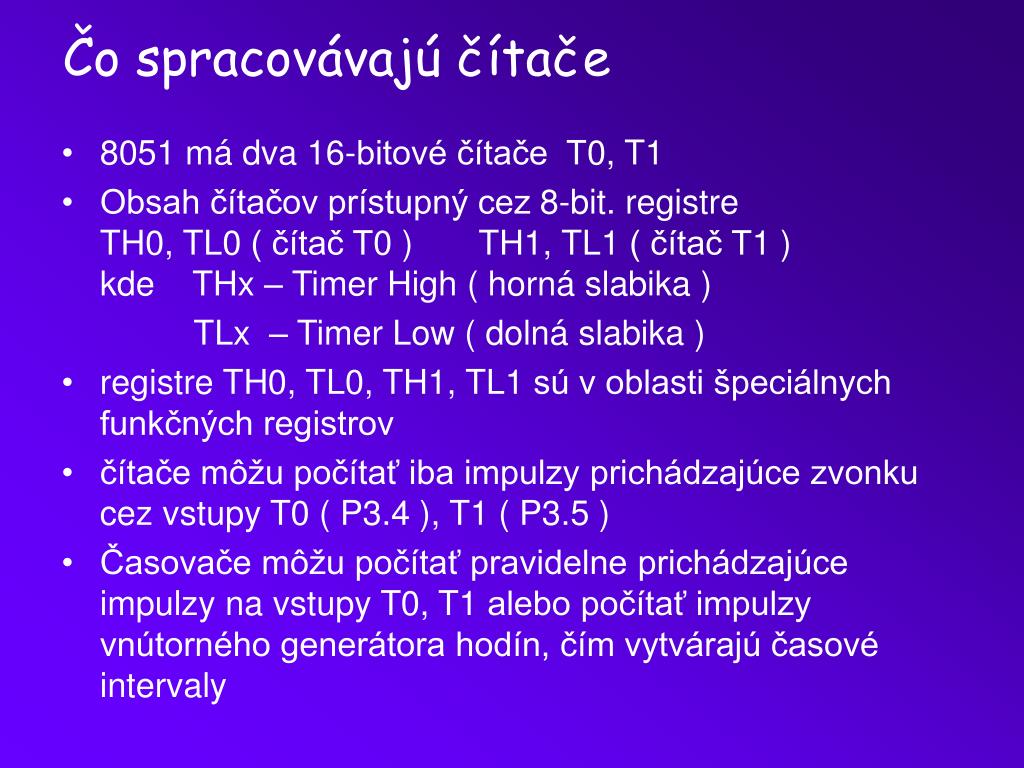

Čo spracovávajú čítače
  • 8051 má dva 16-bitové čítače T0, T1
  • Obsah čítačov prístupný cez 8-bit. registre TH0, TL0 ( čítač T0 ) TH1, TL1 ( čítač T1 ) kde THx – Timer High ( horná slabika )

TLx – Timer Low ( dolná slabika )

  • registre TH0, TL0, TH1, TL1 sú v oblasti špeciálnych funkčných registrov
  • čítače môžu počítať iba impulzy prichádzajúce zvonku cez vstupy T0 ( P3.4 ), T1 ( P3.5 )
  • Časovače môžu počítať pravidelne prichádzajúce impulzy na vstupy T0, T1 alebo počítať impulzy vnútorného generátora hodín, čím vytvárajú časové intervaly
rozdiel medzi asova om a ta om

T

T0

časovač

T0

čítač

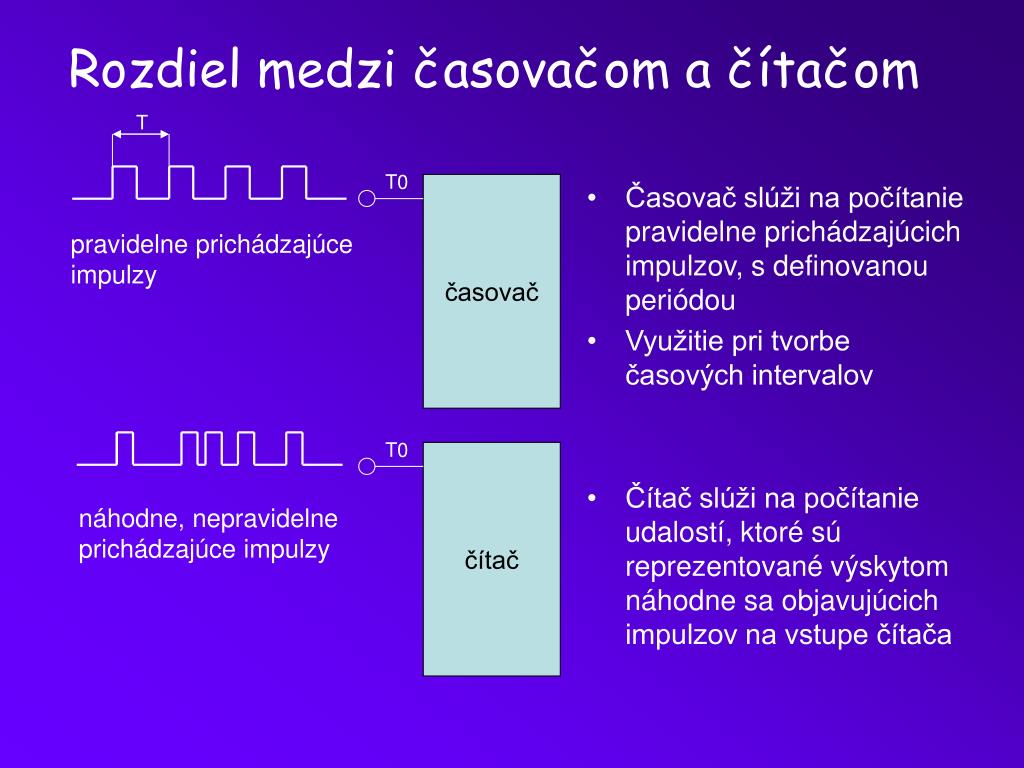

Rozdiel medzi časovačom a čítačom
  • Časovač slúži na počítanie pravidelne prichádzajúcich impulzov, s definovanou periódou
  • Využitie pri tvorbe časových intervalov
  • Čítač slúži na počítanie udalostí, ktoré sú reprezentované výskytom náhodne sa objavujúcich impulzov na vstupe čítača

pravidelne prichádzajúce impulzy

náhodne, nepravidelne prichádzajúce impulzy

konfigur cia nastavenie ta ov
Konfigurácia – nastavenie čítačov

Register TMOD ( Timer modus ) ( adresa 89h )

  • slúži na nastavenie režimu ( módu činnosti čítačov )
  • každý čítač môže pracovať v jednom zo 4 režimov :
  • Mod 0 – ako 13-bitový čítač
  • Mod 1 – ako 16-bitový čítač
  • Mod 2 - ako 8-bitový čítač s prednastavením
  • Mod 3 – nesymetrický mód
  • Čítač pracuje vždy vzostupne, t.j. jeho obsah sa zvýši o jedna príchodom impulzu
konfigur cia nastavenie ta ov1
Konfigurácia – nastavenie čítačov

Register TMOD ( Timer modus ) ( adresa 89h )

  • GATE – určuje riadenie činnosti čítača

ak GATE = 0 programove riadený bitmi TR0, TR1 v registri TCON

ak GATE = 1 hardverove riadený cez vstupy INT0, INT1

  • C / T - určuje funkciu ako čítač ( C / T = 1 ), ako časovač ( C / T = 0 )

C – counter ( čítač ) T – Timer ( časovač )

Čítač / časovač T1

Čítač / časovač T0

ovl danie ta ov asova ov
Ovládanie čítačov / časovačov

Register TCON (Timer Control ) ( adresa 88h )

  • TR0, TR1 – štartovací bit pre čítače ( 1 – štart, 0 – stop )
  • TF0, TF1 – príznaky pretečenia čítača T0, T1

pri pretečení čítača sa nastaví príznak TF0, TF1 ( TF=1 )

Pretečenie čítača je okamih, kedy sa stav čítača mení zo samých jednotiek na samé nuly

logika sp nania ta ov

čítač

Logika spínania čítačov
  • Čítač bude počítať vstupné impulzy, ak výstup hradla AND = 1
  • spustenie programové Musí byť TRn = 1, Gate = 0
  • spustenie hardverové

Musí byť TRn = 1, Gate = 1 spustenie signálom žiadosti o externé prerušenie INTn pri prechode signálu z 0 – 1 ( nábežná hrana )

mod 0 1 asova a ta a
Mod 0, 1 časovača / čítača

MOD 0 – čítač pracuje ako 13-bitový

  • Pri pretečení sa nastaví príznakový bit TFn
  • Ak pracuje ako čítač, počíta impulzy na vstupe Tn
  • Ak pracuje ako časovač, počíta impulzy z vnútorného generátora

MOD 1 – čítač pracuje ako 16-bitový, ináč je to isté

mod 2 asova a ta a

8 bit

Mod 2 časovača / čítača
  • Čítač TLn pracuje ako 8-bitový s prednastavením hodnoty
  • Po pretečení je čítač TLn automaticky naplnený hodnotou uloženou v čítači THn
  • Programové nastavovanie hodnoty v čítači THn neovplyvňuje aktuálny stav čítača TLn
mod 3 asova a ta a
Mod 3 časovača / čítača
  • Nesymetrický mód činnosti, obidva čítače nemôžu byť v rovnakom móde
  • Čítač T0 je rozdelený na dva samostatné 8-bitové čítače TL0, TH0
  • Čítač TL0 môže pracovať ako čítač, aj ako časovač
  • Čítač TH0 môže pracovať iba ako časovač ( ovládaný cez bit TR1 )
  • Čítač T1 vtedy môže iba generovať signál prenosovej rýchlosti pre sériový kanál mikropočítača
