  1. Luft-Wasser-Rohrspülung Die schonende Entschlackungskur für Trinkwasserleitungen 3.9.04 / Ri

  2. Beispiel Jahnstraße Duisburg • Insgesamt sieben Wohnungseinheiten • vier Geschosse • Leitungen: verzinkte Eisenrohre, teilweise 40 Jahre alt. Ausbesserungen im Kellerbereich: Kunststoff. • Problem: Druckverlust, teilweise kein Wasserfluss 3.9.04 / Ri

  3. Beispiel Jahnstraße Duisburg Zustand vor der Sanierung 3.9.04 / Ri

  4. Beispiel Jahnstraße Duisburg • Hochdruck-Luft-Wasser-Spülung mit Spezialgerät. • Schlauchanschluss zum Hochdruck-Gerät. Nacheinander an jeder Zapfstelle. • Zunächst die oberen Wohnungen, beginnend an der entferntesten Entnahmestelle. • Anschließend die unteren Wohnungen. 3.9.04 / Ri

  5. Beispiel Jahnstraße Duisburg • Die Spülung erfolgte mit einem besonderen Spezialverfahren, bei dem vom obersten Punkt beginnend in Intervallen abwechselnd 10 bar Luft und Wasser in die Leitungen gedrückt wird. • An jedem Steigestrang wurde so lange gespült, bis das Wasser klar und frei von Rückständen war. • Alle losen Ablagerungen wurden von der Rohrwand getrennt und ausgespült. • Gefahr für die Leitungen besteht generell nicht, weil eventueller Überdruck an der nach unten offenen Leitung entweichen kann. • Fest sitzende Ablagerungen können nicht entfernt werden. • Abschließend wurden sämtliche Entnahmestellen und Durchlauferhitzer • geprüft. Teilweise wurden Perlatoren und Siebe ausgetauscht. • Das eingebaute ION Anodensystem sorgt für nachhaltigen Schutz vor • Kalk und Korrosion. 3.9.04 / Ri

  6. Beispiel Jahnstraße Duisburg Verschlammte, in Jahrzehnten angesammelte Ablagerungen, Verkrustungen, Kalk- u. Rostbröckchen werden aus den Leitungen ausgespült. Der Durchfluss wird wieder besser. Die Braunfärbung des Wassers verschwindet. 3.9.04 / Ri

  7. Beispiel Jahnstraße Duisburg Fertiger Einbau Feinfilter ION-H 32 Aktivanode 3.9.04 / Ri

  8. Beispiel Jahnstraße Duisburg Kontrollstück Prüfstück 3.9.04 / Ri

  9. Beispiel Jahnstraße Duisburg • An markanten Stellen werden vor und nach der Spülung Messungen über die Durchflussleistung durchgeführt. • Die Ergebnisse werden protokolliert und dem Eigentümer zur Verfügung gestellt. 3.9.04 / Ri

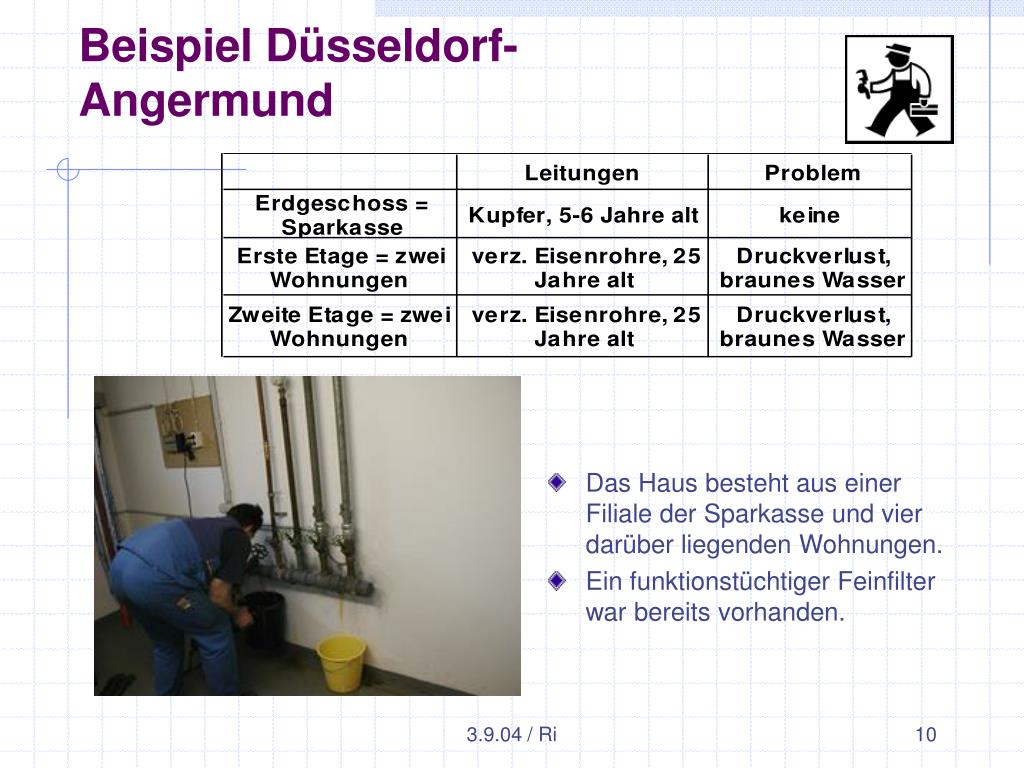

  10. Beispiel Düsseldorf-Angermund • Das Haus besteht aus einer Filiale der Sparkasse und vier darüber liegenden Wohnungen. • Ein funktionstüchtiger Feinfilter war bereits vorhanden. 3.9.04 / Ri

  11. Beispiel Düsseldorf-Angermund • Schlauchanschluss für die Zuführung zum Hochdruck-Gerät. Das Wasser für das Hochdruck-Gerät wurde der Haupt-Zugangsleitung entnommen. • Die Leitungsspülung wurde in allen vier Wohnungen durchgeführt. • Zustand der Leitungen vor der Spülung 3.9.04 / Ri

  12. Beispiel Düsseldorf-Angermund • Eimerweise braune Schlammbrühe mit bis zu 3 mm großen Rostbröckchen • Inkrustierungen, die den Rohrquerschnitt verringern, werden schonend, ohne mechanische oder chemische Einwirkung abgetragen. • Der Leitungsdruck wurde sofort deutlich besser. 3.9.04 / Ri

  13. Beispiel Düsseldorf-Angermund • Fortgang der Arbeiten: • Wartung des vorh. Filters • Erneuerung der alten, maroden Leitungsteile • Einbau der ION-Aktivanode • Einbau des Prüfstückes und des Referenzstückes aus der alten Rohrleitung zum späteren Vergleich „Vorher-Nachher“ • Anschluss des Kabels zum Potentialausgleich • Füllung des Leitungsnetzes. 3.9.04 / Ri

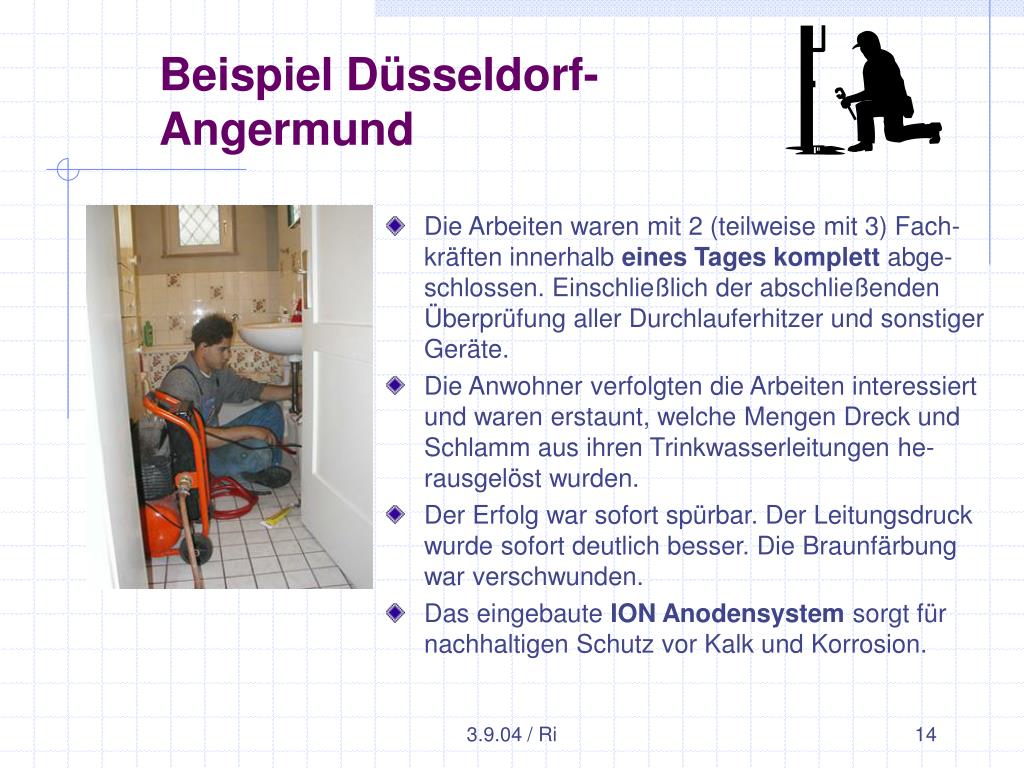

  14. Beispiel Düsseldorf-Angermund • Die Arbeiten waren mit 2 (teilweise mit 3) Fach-kräften innerhalb eines Tages komplett abge-schlossen. Einschließlich der abschließenden Überprüfung aller Durchlauferhitzer und sonstiger Geräte. • Die Anwohner verfolgten die Arbeiten interessiert und waren erstaunt, welche Mengen Dreck und Schlamm aus ihren Trinkwasserleitungen he-rausgelöst wurden. • Der Erfolg war sofort spürbar. Der Leitungsdruck wurde sofort deutlich besser. Die Braunfärbung war verschwunden. • Das eingebaute ION Anodensystem sorgt für nachhaltigen Schutz vor Kalk und Korrosion. 3.9.04 / Ri

  15. Zusammenfassung • Nicht jede Rohrleitung mit braunem Wasser und Druckverlust muss gleich ausgebaut und durch eine neue ersetzt werden! • Wenn der Zustand so weit fortgeschritten ist, dass nur mit einem Wasserbehandlungssystem - z.B. dem ION AQUABION - die Leitung nicht saniert werden kann, ist die zusätzliche Anwendung der LUFT-WASSER-SPÜLUNG in den meisten Fällen erfolgreich. 3.9.04 / Ri
