  1. 第三章 8086寻址和指令系统 学习要点 1、8086的寻址方式 2、8086的指令系统

  2. 指令 • 机器指令 以二进制代码（机器码）表示指令 直接，不易读懂 • 汇编指令 以符号形式表示指令 易读，需要翻译（汇编） • 与CPU相关

  3. 指令成分 • 操作码：操作的性质 表示指令应完成的具体操作 以助记符的形式表示 • 操作数：操作的对象 表示指令的操作对象（参与操作的对象） 源操作数、目的操作数

  4. 指令操作数 • 双操作数 OPR DEST，SRC • 单操作数 OPR DEST • 无操作数 OPR（隐含操作数）

  5. 操作数就在指令中 操作数在CPU的Register中 操作数在Memory中 8086的寻址方式 寻址方式：CPU寻找操作数或送操作结果的方式。 操作数可能存放的场所

  6. MOV数据传送指令 • 其格式为： • MOV 目的操作数，源操作数 • 目的操作数和源操作数可采用不同的寻址方式，但两个操作数的类型必需一致。

  7. 指令 操作数 一、立即寻址 操作数就在指令中 MOV SP，0100H 16bit MOV AL，20H 8bit MOV CX，100 0064H；16bit 问题：操作数是16位，还是8位？

  8. 指令 寄存器 操作数 二、寄存器寻址 操作数在寄存器中 MOV CL , AH (AH)→CL MOV DS , AX (AX)→DS

  9. 指令 EA 内存 操作数 若(DS)＝3000H，则结果为 (32000H)→AL，(32001H)→AH 三、直接寻址 操作数在内存中，其段内偏移(有效) 地址EA在指令中 MOV AX，[2000H]

  10. 指令 寄存器 EA 内存 操作数 (BX) (SI) 段寄存器DS (即操作数在数据段) (DI) (BP) 段寄存器SS (即操作数在堆栈段) EA＝ 四、寄存器间接寻址 操作数在内存中，其EA在指令指明的寄存器中 MOV AX，[SI] (DS):(SI)→AX MOV AX，[BP] (SS):(BP)→AX

  11. 操作数在内存中，其EA是指令指明的(基址或变址)寄存器操作数在内存中，其EA是指令指明的(基址或变址)寄存器 内容与指令中指出的8bit/16bit带符号位移量之和。 操作数 & EA (BX) (SI)段寄存器DS(即操作数在数据段) (DI) (BP) 段寄存器SS (即操作数在堆栈段) 内存 ＋disp EA＝ ＋disp 五、寄存器相对寻址 指令 基址寄存器 disp 基址 MOV AX，－100 [SI] (SI)+(-100) →AX MOV DX，ALFA [DI] (DI)+ALFA→DX 注：disp可以是一个带符号数,也可是已赋值的变量

  12. 操作数在内存中，其EA是指令指明的基址寄存器与操作数在内存中，其EA是指令指明的基址寄存器与 指令 变址寄存器内容之和。 操作数 基址寄存器 变址寄存器 变址值 & EA 内存 基地址 (BX)＋ (SI) 段寄存器DS(即操作数在数据段) (BP) ＋ DI) 段寄存器SS(即操作数在堆栈段) EA＝ 基址 变址 六、基址变址寻址 MOV [BX][S I]，DX (DX)→(BX)+(SI)的内存中

  13. 指 令 基址寄存器 变址寄存器 disp & 变址值 EA 基地址 内存 操作数 (BX)＋ (SI) +disp 段寄存器DS(即操作数在数据段) (BP) ＋ (DI) +disp 段寄存器SS(即操作数在堆栈段) EA＝ 七、相对基址变址寻址 操作数在内存中，其EA是指令指明的基址与变址寄存器内容与指令中给出的8bit/16bit带符号位移量之和。 MOV AX，24[BX][S I] ((BX)+(SI)+24)→AX

  14. 八、I/O端口寻址 • 操作数在外部设备时，使用两种不同寻址方式的I/O指令。 • 1、直接端口寻址方式 • 指令中直接给出端口地址，范围是：0—FFH • 2、采用寄存器间接寻址方式 • 采用DX寄存器进行间址，范围是：0—FFFFH • 3、I/O寻址时的操作寄存器为AL或AX • IN AL , 25H • MOV DX , 3E4H • OUT DX , AL

  15. 第三章作业1 • 1，2，3

  16. 指令形式： 操作码 目的地址 源操作数或地址 8086的指令系统 六大类指令： 1、数据传送； 2、算术运算； 3、逻辑运算； 4、串操作； 5、控制传送； 6、处理器控制。 要求了解指令的 1、操作码； 2、操作功能； 3、操作对象； 4、操作结果； 5、对PSW标志位的影响；6、后继地址。

  17. 数据传送指令 • 数据传送是计算机中最基本、最重要的一种操作 • 除标志寄存器传送指令和POP指令外，均不影响标志位

  18. 数据传送指令表

  19. 1、通用传送指令 MOV OPRD1，OPRD2 把一个byte/word操作数从源传送到目的。对标志位不 起作用。 OPRD1 OPRD2 Im 立即数 a a AL/AX seg seg 段寄存器 r r 通用寄存器 dst src 内存

  20. MOV指令传送功能图解 通用寄存器 AX、BX、CX、 DX、BP、SP、 SI、DI 段寄存器 CS、DS、SS、ES 立即数 Memory

  21. 2、堆栈操作指令 PUSH OPRDOPRD→(SP)-1/(SP)-2 (SP) -2→SPPOP OPRD((SP)+1) /(SP)→OPRD (SP)+2→SP r seg src(push) / dst(pop) • PUSH DX • POP BX

  22. 3、交换指令 XCHGOPRD1，OPRD2 a r register memory register register XCHG AL，CL / XCHG AX，DI XCHG BX，DATA [SI] XCHG BX，DI • 操作数不能为立即数；段寄存器不能作为操作数。

  23. 4、查表转换指令 XLAT 指定表首地址→BX；表元素号→AL 查表结果((BX)+(AL)) →AL 例：若十进制数字0~9 的 LED七段显示码对照表已存放在内存中，表格的首地址为TABLE，用 XLAT 指令求数字5的七段显示码值程序如下： TABLE DB 40H, 79H, 24H, 30H, 19H DB 12H, 02H, 78H, 00H, 18H ; 建立七段显示码表格 OFFSET是运算符  AL 5 MOV AL，5 ; MOV BX，OFFSET TABLE ; BX  表格首地址 XLAT ; AL 12H

  24. 5、地址－目的传送指令 ⑴16bit地址－目的传送指令(段内有效偏移地址) 把源操作数的段内有效偏移地址16bit传送到目的地址。 LEAOPRD1，OPRD2 r srt (memory的EA) LEA SI，AREA1 把变量名为AREA1的内存(16bit)地址→SI =MOV SI，OFFSET AREA1 OFFSET是运算符

  25. LDS SI，[BX] 若(DS)＝C000H (BX)＝080AH 内存数据如表所示； 则指令执行结果 (SI) ＝0180H， (DS)＝2000H 80H 01H 00H 20H C080AH C080CH ⑵32bit地址－目的传送指令(段地址和段内有效偏移地址) 把源操作数的段地址16bit和段内有效偏移地址16bit传送到目的地址。 LDSOPRD1，OPRD2 LESOPRD1，OPRD2 r srt DS，BP/SI/DI ES， BP/SI/DI 段地址，EA

  26. 6、标志寄存器传送 LAHF (FLAG/L8bit)→AH SAHF(AH)→FLAG/L8bit PUSFFLAG/16bit 入栈保护 POPF堆栈弹出→FLAG/16bit

  27. 算术运算指令

  28. 0000 0111 1000 1001 1100 0101 07 89 C5 7 137 197 ＋7 －119 －59 二进制码 (B) 十六进制 (H) 无符号二 进制(D) 带符号二 进制(D) 非压缩 BCD 压缩 BCD 8086可处理四种类型的数：无符号、带符号、压缩BCD码、非压缩BCD码 二进制数可以是8位或16位；若是带符号数则用补码表示。 非压缩BCD在一个字节的低4位存放一个BCD码十进制数，高4位为全0。 压缩BCD数在一个字节中存放二个BCD码十进制数。 7 无效 无效 07 89 无效

  29. INCOPRDOPRD＋1→OPRD rCF、OF、PF、SF、ZF src 1、加法指令 ADDOPRD1，OPRD2 OPRD1＋OPRD2→OPRD1 ADCOPRD1，OPRD2 OPRD1＋OPRD2＋CF→OPRD1 影响的标志 CF、OF、PF、SF、ZF ACC im r r dst src

  30. 0 9 0 5 (AL)=0 EH (AX)=0 1 0 4H AAA调整 AAA非压缩十进制加法BCD调整(8bit) CF、OF、PF、SF、ZF 8bit(0×)加法后，AL中的非压缩BCD码→AH(0+拾位)AL(0+个位)。 例： MOV BL，09H ；非压缩BCD码 MOV AL，05H ； ADD AL，BL AAA ；(AX)＝0104H

  31. 38 15 (AL)=4DH (AL)=53H DAA调整 DAA压缩十进制加法BCD调整(8bit) CF、OF、PF、SF、ZF 8bit(××)加法后，AL中的压缩BCD码→AL(拾位、个位)中。若调整结果>99，则CF＝1。 例：MOV BL，38H MOV AL，15H ADD AL，BL DAA ；(AL)=53H CF=0

  32. 2、减法指令 SUBOPRD1，OPRD2OPRD1－OPRD2→OPRD1 SBBOPRD1，OPRD2OPRD1－OPRD2－CF→OPRD1 ACC imCF、OF、PF、SF、ZF r r dst src DECOPRDOPRD－1→OPRD r CF、 OF、PF、SF、ZF src

  33. 03 08 (AL)=FBH (AL)=05H CF＝1 AAS调整 AAS未压缩十进制数减法BCD调整(8bit) CF、OF、PF、SF、ZF 8bit(0×) 减法后，AL中的非压缩BCD码→AL(0×个位)中。若有借位，CF＝1。 例： MOV CL，08H MOV AL，03H SUB AL，CL AAS ；(AL)＝05H，CF＝1(有借位)

  34. 56 98 (AL)=0BEH (AL)=58H CF＝1 DAS调整 DAS压缩十进制数减法BCD调整(8bit) CF、OF、PF、SF、ZF 8bit(××) 减法后，AL中的压缩BCD码→AL(×拾位、×个位)中。 例： MOV CL，98H MOV AL，56H SUB AL，CL DAS ；(AL)＝58H，CF＝1 (有借位)

  35. CMP OPRD1，OPRD2比较 OPRD1－OPRD2→OPRD1 CF、OF、PF、SF、ZF ACC im r r dst src 在使用（AAA、DAA）和（AAS、DAS）时： 仅对AL调整，运算必须是字节； 必须紧跟在加法或减法指令后面 NEGOPRD取负0－OPRD(取补) →OPRD r / Memory 注意CMP和SUB区别

  36. 3、乘法指令 MULOPRD无符号数乘 IMULOPRD带符号数乘 r / Memory 8bit： (AL)×OPRD→AX 16bit：(AX)×OPRD→DX：AX CF、OF、PF、SF、ZF 4、除法指令 DIVOPRD无符号数除 IDIV OPRD带符号数除 r / Memory 8bit：(AX)÷OPRD→AH(余)AL(商) 16bit：(DX：AX)÷OPRD→AX(商)、DX(余) CF、OF、PF、SF、ZF

  37. CBW把AL字节转换为AX字 CF、OF、PF、SF、ZF 若(AL)7=0，则(AH)=00H 若(AL)7=1，则(AH)=FFH CWD把AX节转换为DX:AX双字 CF、OF、PF、SF、ZF 若(AX)15=0，则(DX)=00H 若(AX)15=1，则(DX)=FFH 扩展指令

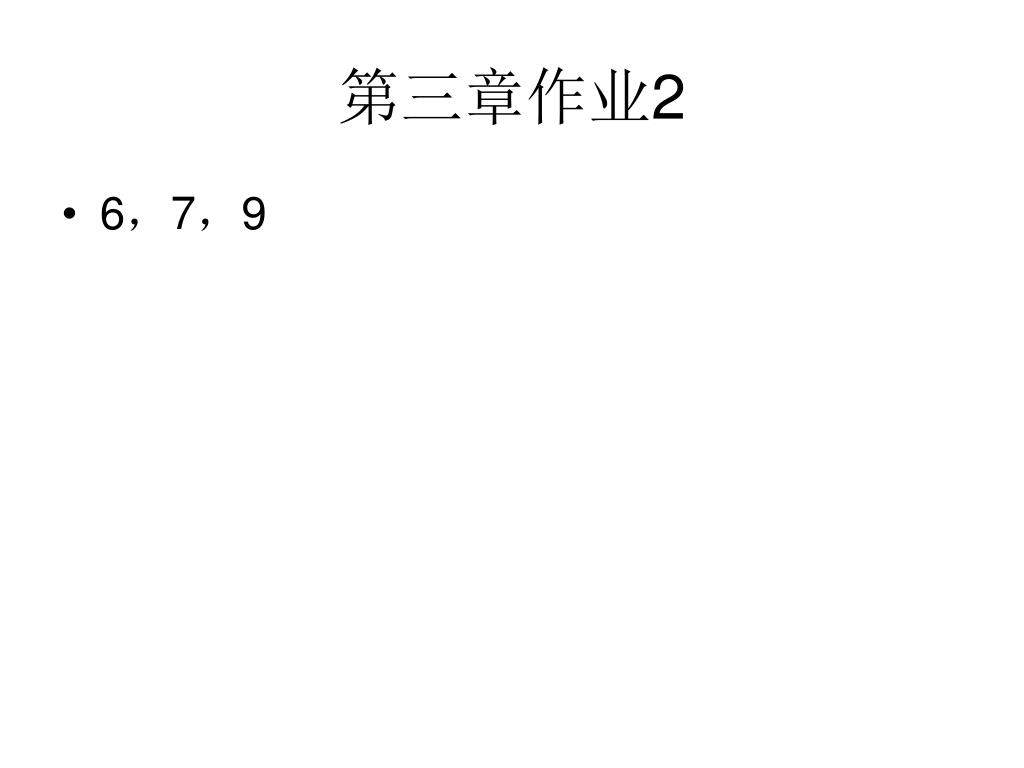

  38. 第三章作业2 • 6，7，9

  39. 逻辑指令

  40. NOTOPRD OPRD取反→OPRD r / MamoryCF、OF、PF、SF、ZF 逻辑运算指令的运算特点：按bit运算 ANDOPRD1，OPRD2 OROPRD1，OPRD2 XOROPRD1，OPRD2 a im r r dst src PF、SF、ZF CF=OF= 0

  41. TESTOPRD , imOPRD ∧ im → OPRD r / Memory 用于判断OPRD中某一位的情况，如判断“ 正数、负数、奇数、偶数…” PF、SF、ZF OF=CF=0 TEST AL，01H JNZ THERE 若(AL)为奇数，转THERE语句 ；若为偶数，继续执行下一语句。 TEST CX，0FFFFH JZ THERE 若(CX)＝0，转THERE语句。

  42. CF OPRD 0 0 0 CF、OF、PF、SF、ZF 2、算术逻辑移位指令 SHLOPRD，m逻辑左移 SALOPRD，m算术左移 SHROPRD，m逻辑右移 SAROPRD，m算术右移 r / Memory 1 / CL 移位次数

  43. CF OPRD CF、OF、PF、SF、ZF 3、循环移位指令 ROLOPRD，m ROROPRD，m RCLOPRD，m RCROPRD，m r / Memory 1 / CL 移位次数

  44. 例：(AX)= 0012H，(BX)= 0034H，把它们装配成(AX)= 1234H MOV CL, 8 ROL AX, CL ADD AX, BX 例：(BX) = 84F0H (1) (BX) 为无符号数，求(BX) / 2 SHR BX, 1; (BX) = 4278H (2) (BX) 为带符号数，求(BX) ×2 SAL BX, 1; (BX) = 09E0H, OF=1 (3) (BX) 为带符号数，求(BX) / 4 MOV CL, 2 SAR BX, CL ; (BX) = 0E13CH

  45. AX DX CF 0 例：将DX.AX中32位数值左移一位 shl ax,1 ；AX左移1位，最低位补0，最高位进入CF rcl dx,1 ；带进位循环左移1位

  46. 串操作指令 串操作指令：用一条指令实现对一串字符或一串数据的操作。 串操作指令的共同特点： ⑴、可以对字节(8bit)串操作，也可对字(16bit)串操作； ⑵、所有串操作指令都是 SI用于对源操作数间址，段地址为DS(源操作数物理地址在数据段)。源操作数的的地址为DS:SI。 DI用于对目的操作数间址，段地址为ES(目的操作数物理地址在附加段)。目的操作数的地址为ES:DI。 ⑶、待操作的字符串长度(字节或字)放在CX中。 ⑷、串操作时，地址的自动修改取决于方向标志DF DF＝1，SI、DI自动减修改；字节操作减1，字操作减2。 DF＝0，SI、DI自动增修改；字节操作加1，字操作加2。 ⑸、可以在串操作前加重复前缀完成多次串操作。

  47. 1、串传送指令 MOVSB字节操作 ((SI))→(DI)；(SI)+/－1→SI；(DI)+/－1→DI MOVSW字操作 ((SI))→(DI)；(SI)+/－2→SI；(DI)+/－2→DI CF、OF、PF、SF、ZF 2、串比较指令 CMPSB字节操作 ((SI))－((DI)) →PSW； (SI)+/－1→SI；(DI)+/－1→DI CMPSW字操作 ((SI)＋1)：((SI))－((DI)＋1)：((DI)) →PSW； (SI)+/－2 →SI；(DI) +/－2 →DI CF、OF、PF、SF、ZF
