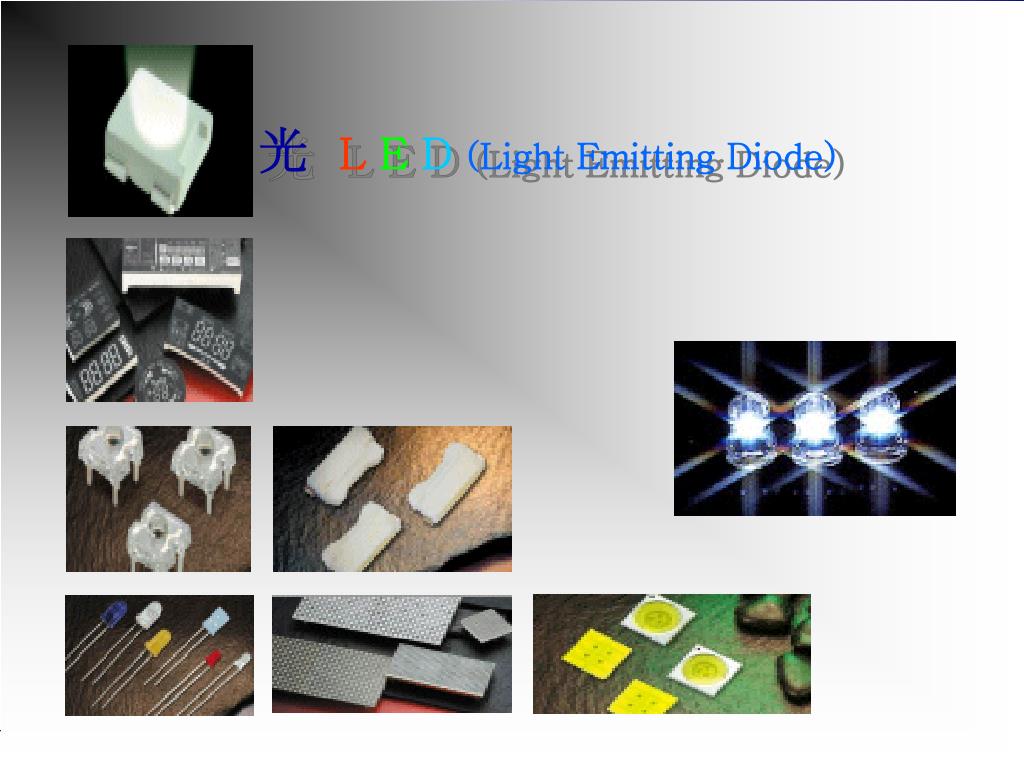

光 L E D (Light Emitting Diode)

Loading in 2 Seconds...

play fullscreen
1 / 35

光 L E D (Light Emitting Diode) - PowerPoint PPT Presentation


  • 616 Views
  • Uploaded on

光 L E D (Light Emitting Diode). [ 목 차 ]. 1. LED 정의 2. LED 생산 과 구조 3. LED 구조 4. 삼성전기 LED 제품 5. 광 Spectrum 개요 6. LED 와 전구 비교 개요 7. LED 응용제품 8. 05 년 개발 Road Map 9. LED Market Trend 10. 시장동향 11. 경쟁사동향 12. 기술동향 ※ 밝기측정기준. Light energy. 순방향 전압. P. N. 1. LED 정의.

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

PowerPoint Slideshow about '光 L E D (Light Emitting Diode)' - josef


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide2

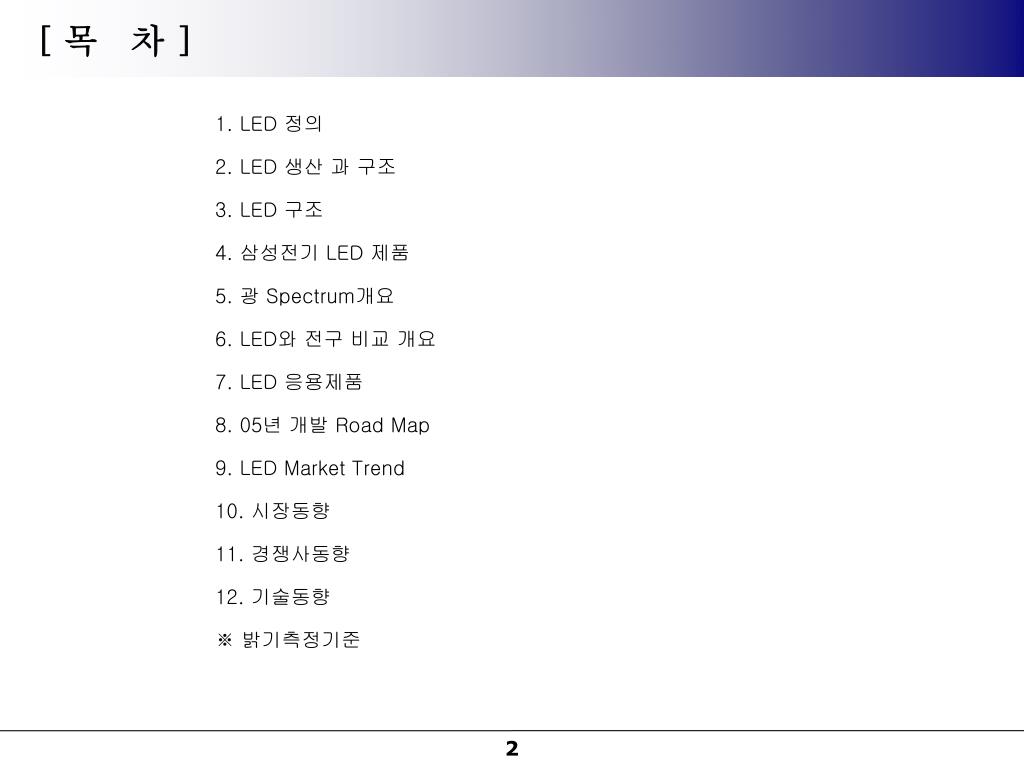

[ 목 차 ]

1. LED 정의

2. LED 생산 과 구조

3. LED 구조

4. 삼성전기 LED 제품

5. 광 Spectrum개요

6. LED와 전구 비교 개요

7. LED 응용제품

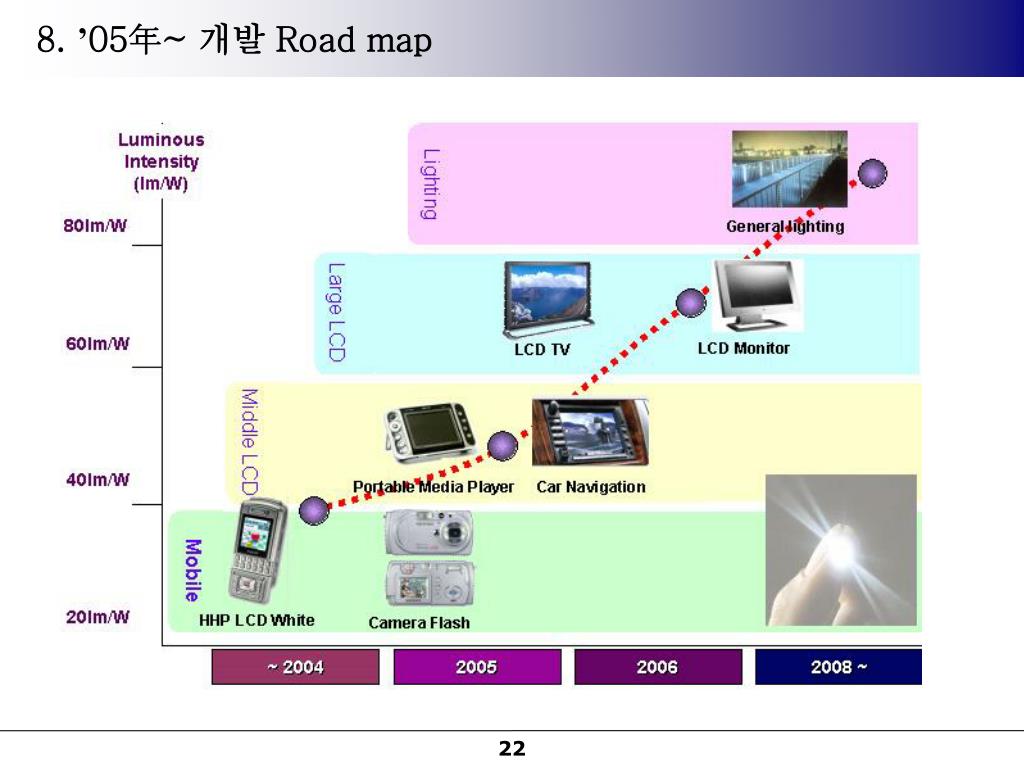

8. 05년 개발 Road Map

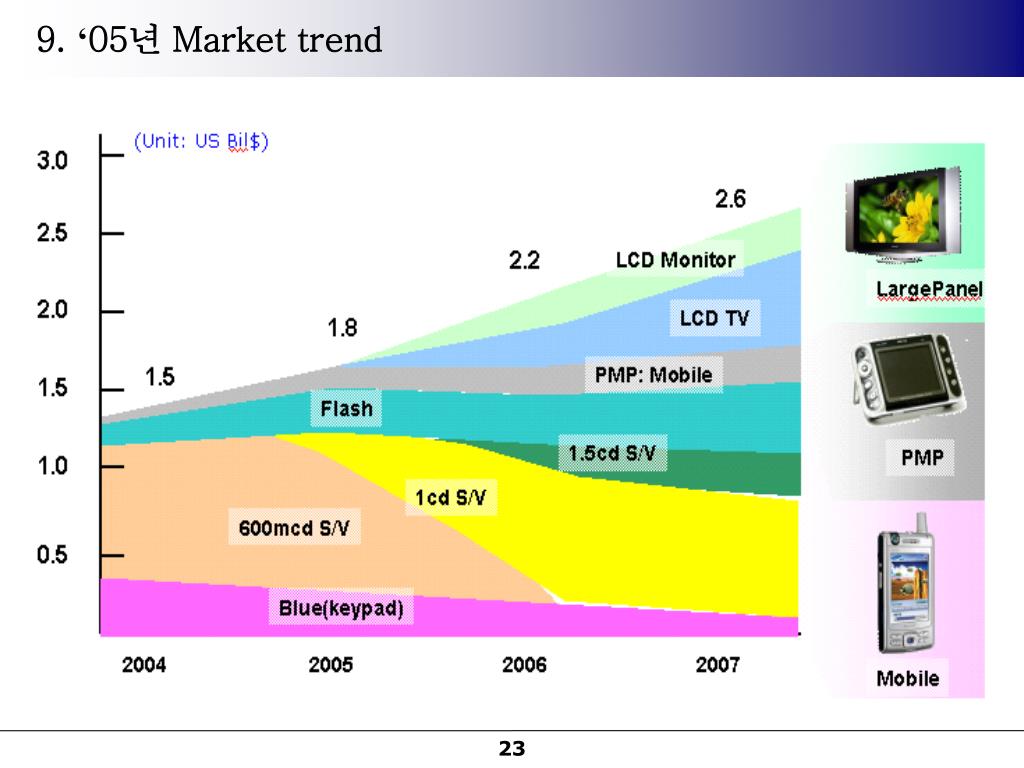

9. LED Market Trend

10. 시장동향

11. 경쟁사동향

12. 기술동향

※ 밝기측정기준

slide3

Light energy

순방향 전압

P

N

1. LED 정의

▶ Light Emitting Diode의 약자로 발광 다이오드를 뜻하며 이는 화합물 반도체의 특성을 이용해 전기

신호를 적외선 또는 빛으로 신호를 보내고 받는 데 사용되는 반도체의 일종.

-LED 전극에 순방향 전압(Vf)을 가하면 전도대의

전자가 가전자 대의 정공과 재결합을 위해 천이

될때 그 에너지 만큼 빛으로 발광.

-발광파장은 반도체 결정의 재료 및 농도등에 의해

차이를 나타내며, Color역시 변하게 된다.

slide4

EPI

FAB

PKG

P-GaN

InGaN

N-GaN

Al2O3

Insulating

LED CHIP

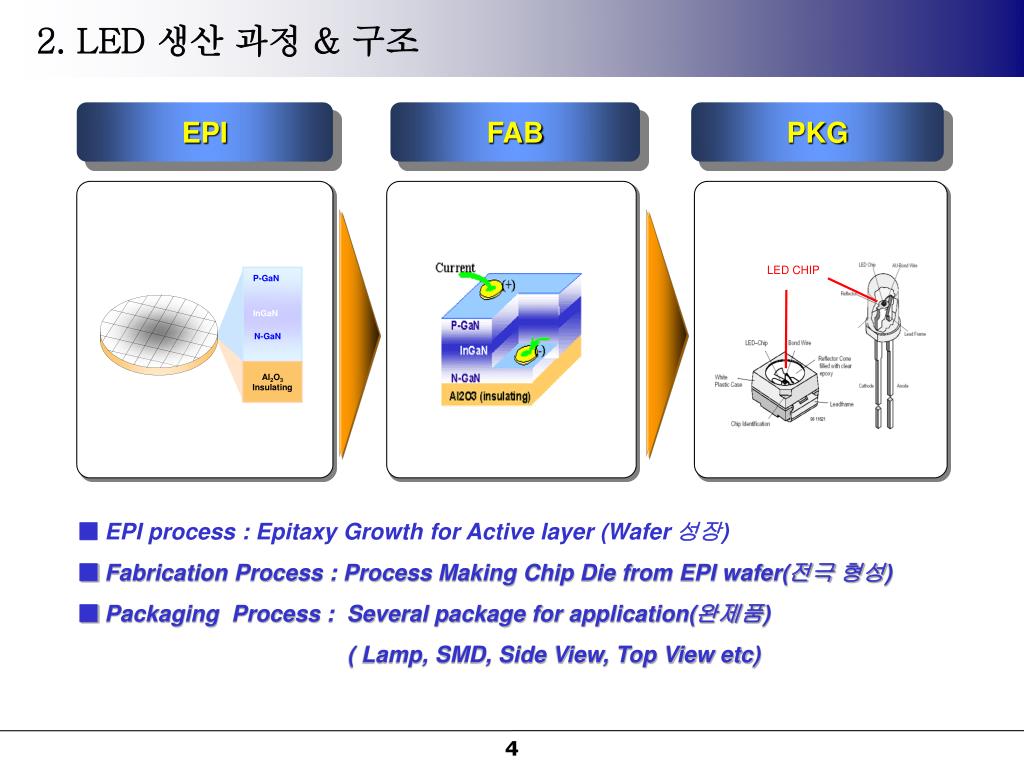

2. LED 생산 과정 & 구조

■ EPI process : Epitaxy Growth for Active layer (Wafer 성장)

■ Fabrication Process : Process Making Chip Die from EPI wafer(전극 형성)

■ Packaging Process : Several package for application(완제품)

( Lamp, SMD, Side View, Top View etc)

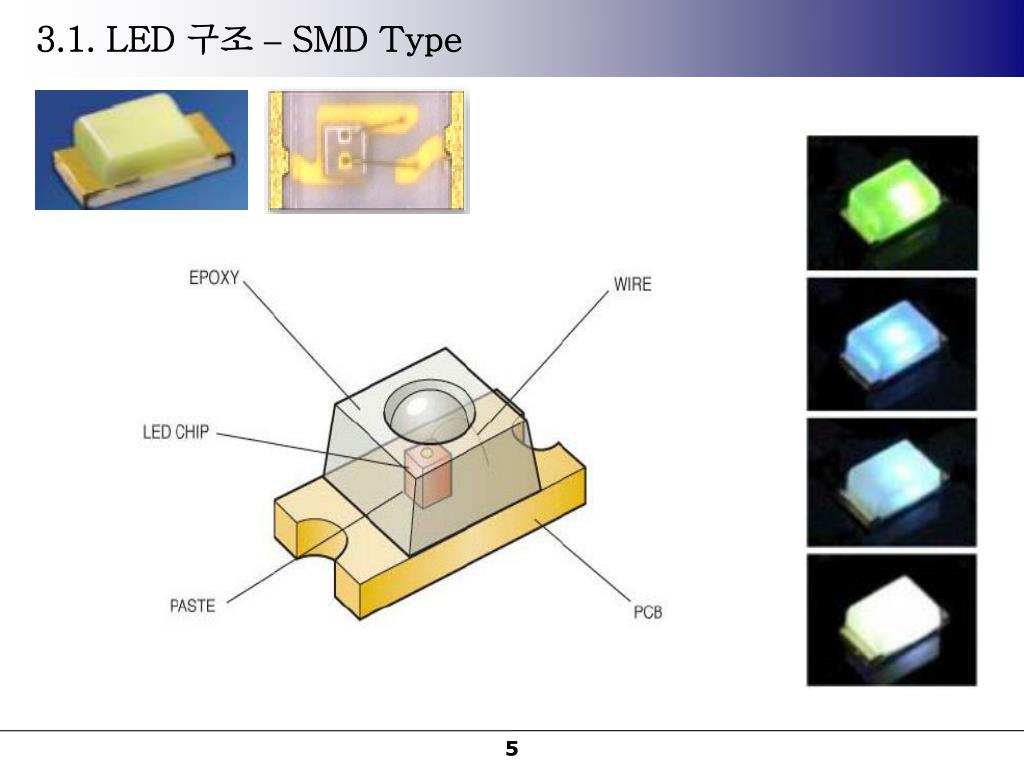

slide6

3.2. LED 구조 – 7Color LED

Green chip

Au-wire

PCB Land

Zener Diode

Red chip

Epoxy resin

외부전극

Blue chip

slide7

3.3. LED 구조 – Sideview LED

Blue chip

Flip bump ball

Au-wire

B.O.S Ball

Zener sub

Lead

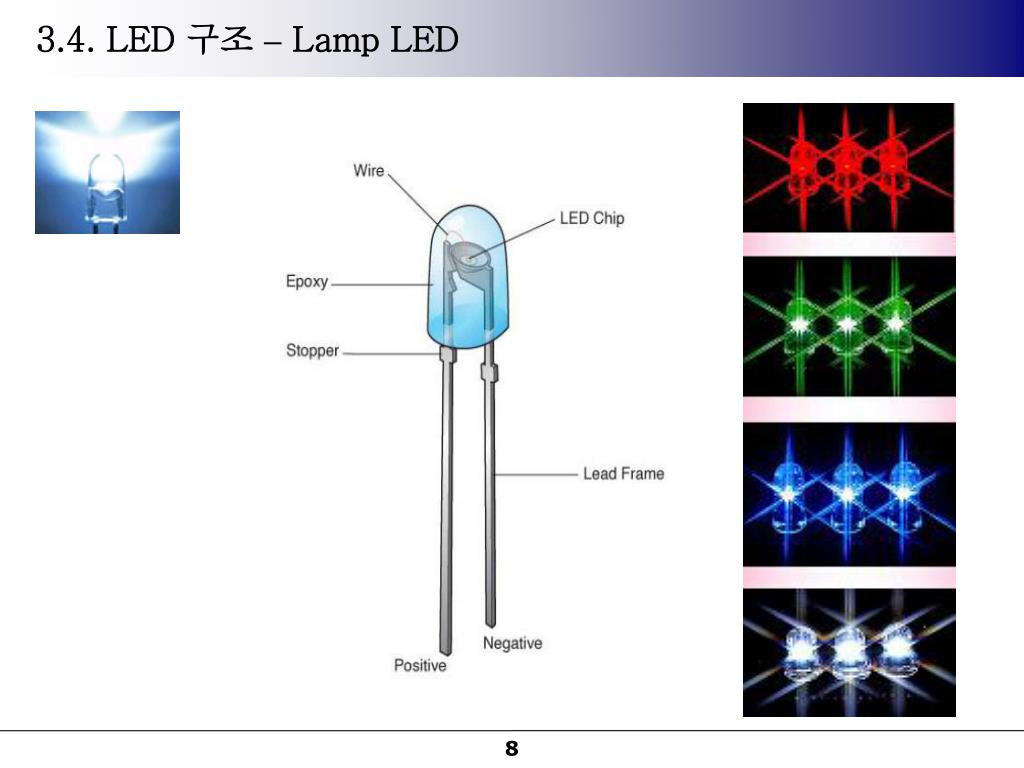

slide10

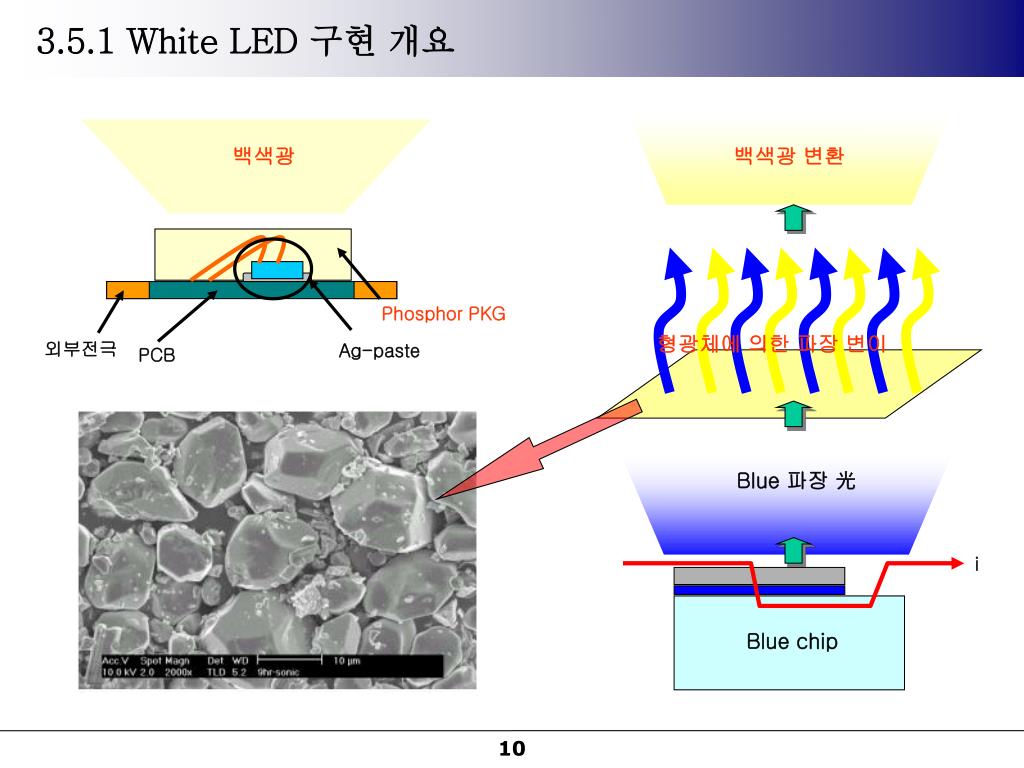

3.5.1 White LED 구현 개요

백색광

백색광 변환

Phosphor PKG

형광체에 의한 파장 변이

외부전극

Ag-paste

PCB

Blue 파장 光

i

Blue chip

slide11

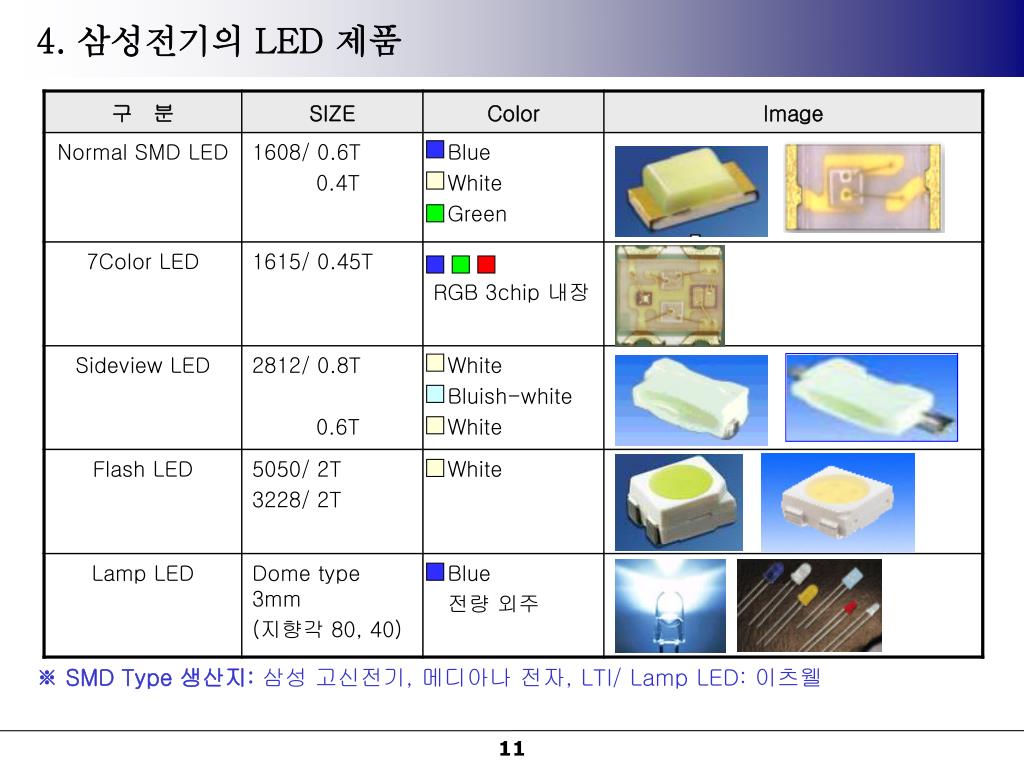

4. 삼성전기의 LED 제품

※ SMD Type 생산지:삼성 고신전기, 메디아나 전자, LTI/ Lamp LED: 이츠웰

slide12

5.1. 광 Spectrum 개요

감마선  X선 UV

적외선  장파

slide14

전력소비

수명

응답속도

6. LED 와 전구의 비교

■ 저전력 소모

■ 반영구적 長 수명

■ 빠른 응답속도

■ 고순도 色 재현

■ 환경 유해물질 극소

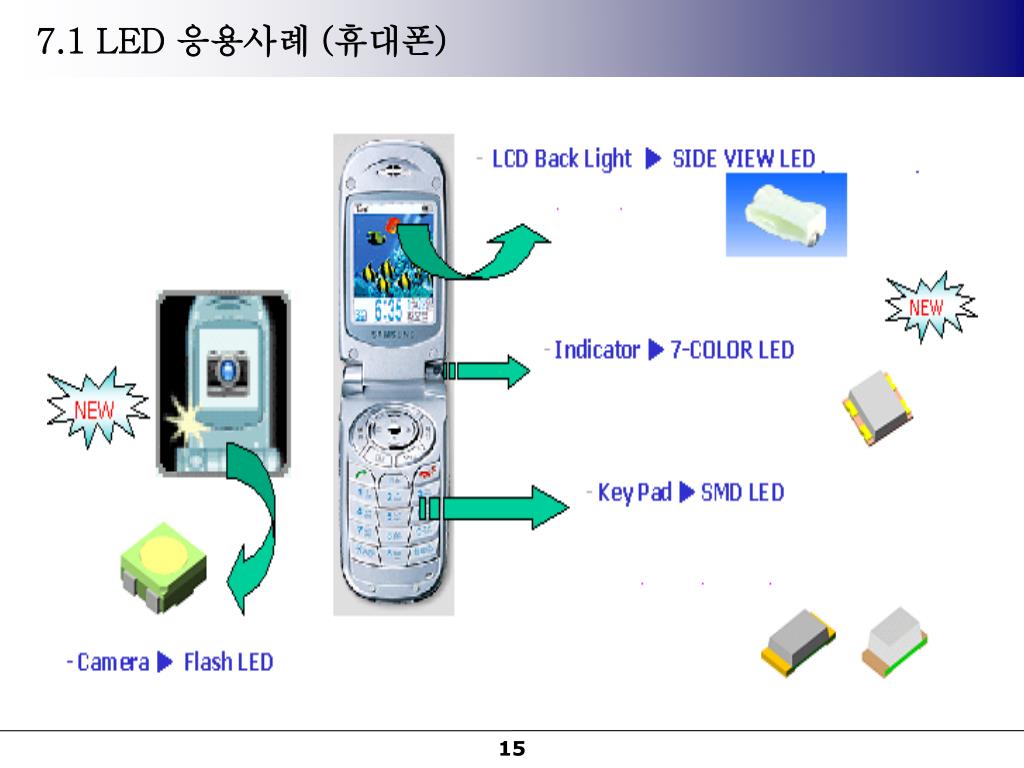

slide17

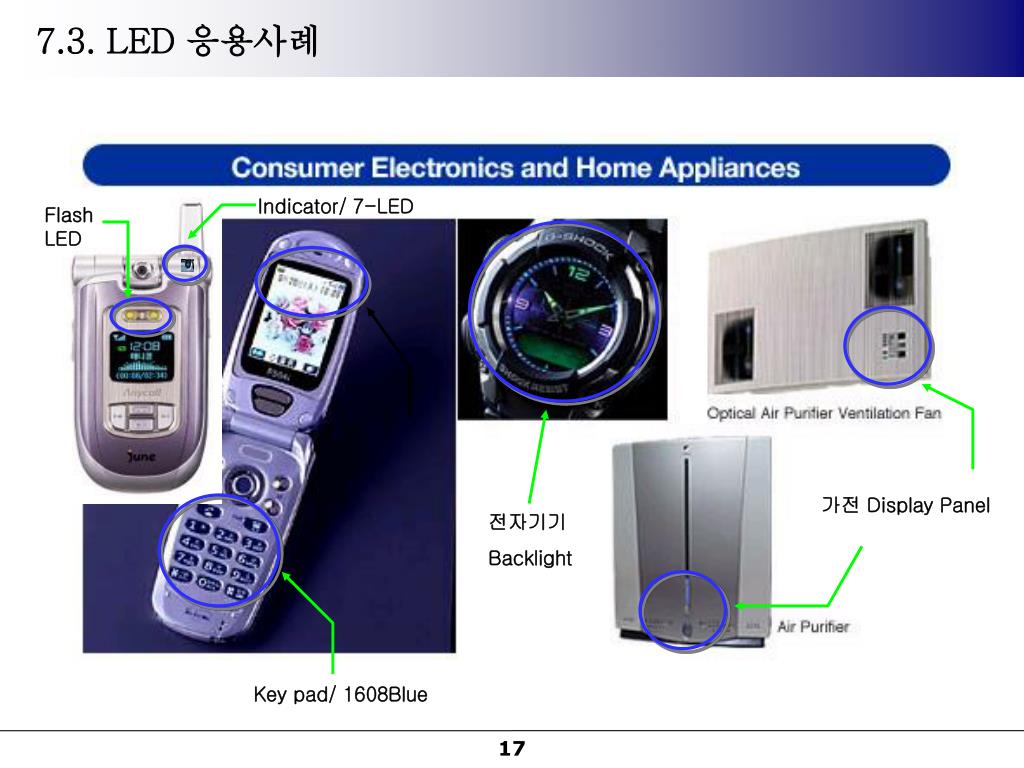

7.3. LED 응용사례

Indicator/ 7-LED

Flash LED

가전 Display Panel

전자기기

Backlight

Key pad/ 1608Blue

slide18

7.4. LED 응용사례

교통 신호등

slide19

7.5. LED 응용사례

자동차用 실/내외

조명

스텐드 (국소조명)

차량 Dash board 조명

slide20

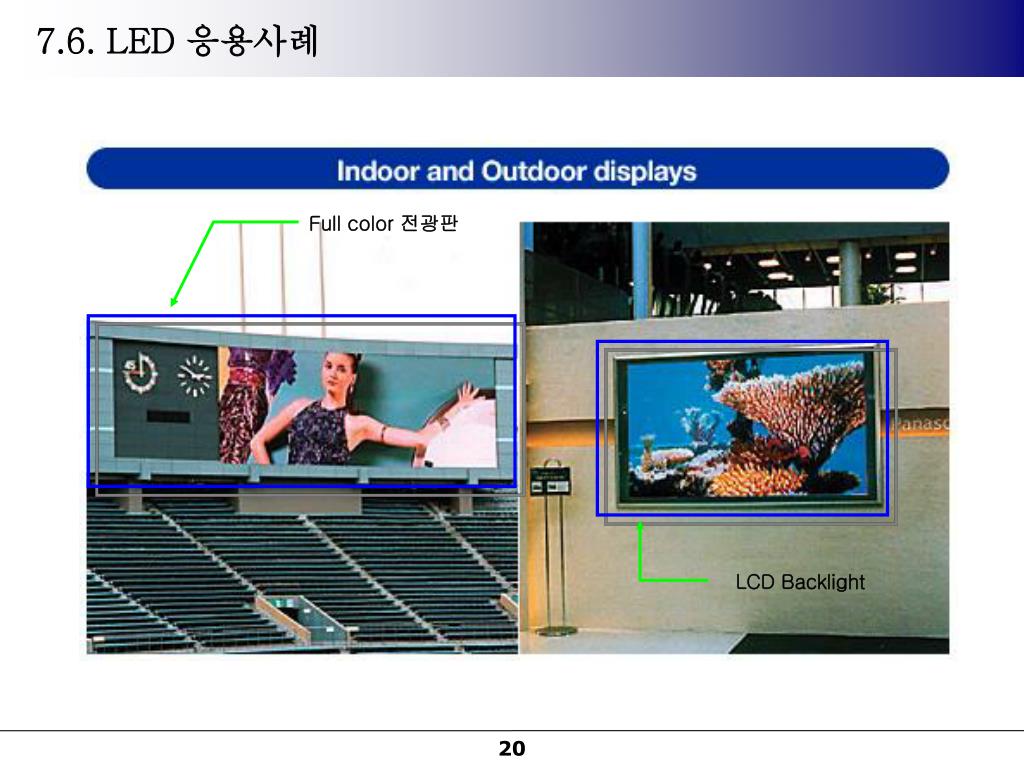

7.6. LED 응용사례

Full color 전광판

LCD Backlight

slide21

7.7. LED 응용사례

인테리어 조명

간접조명

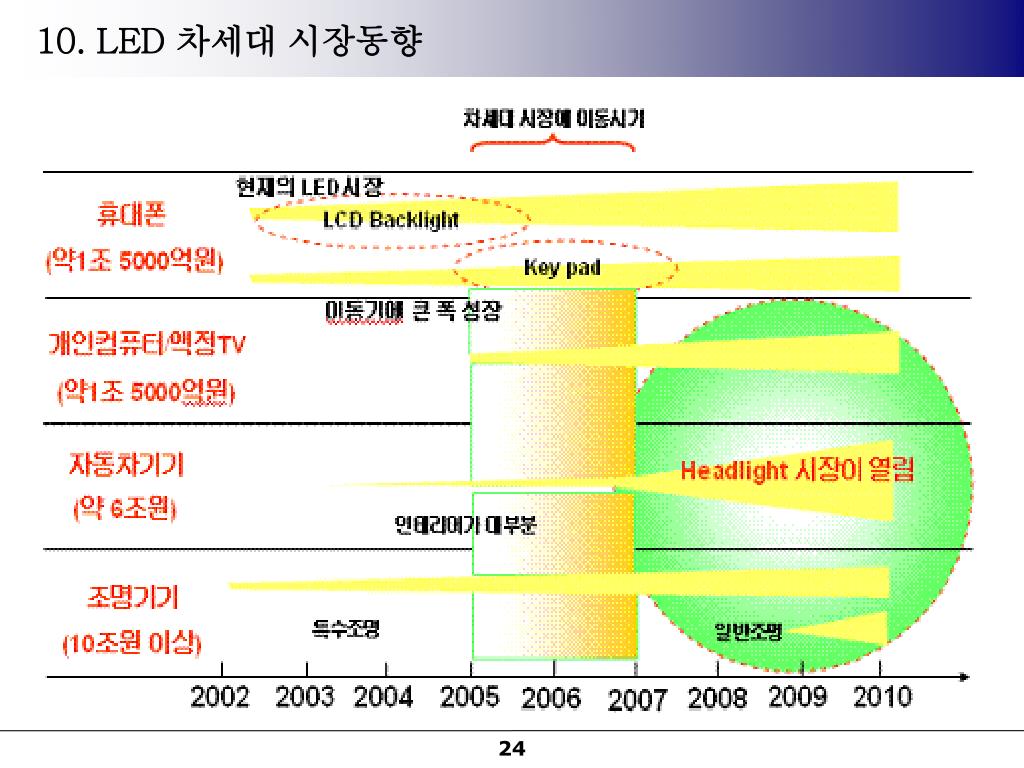

slide25

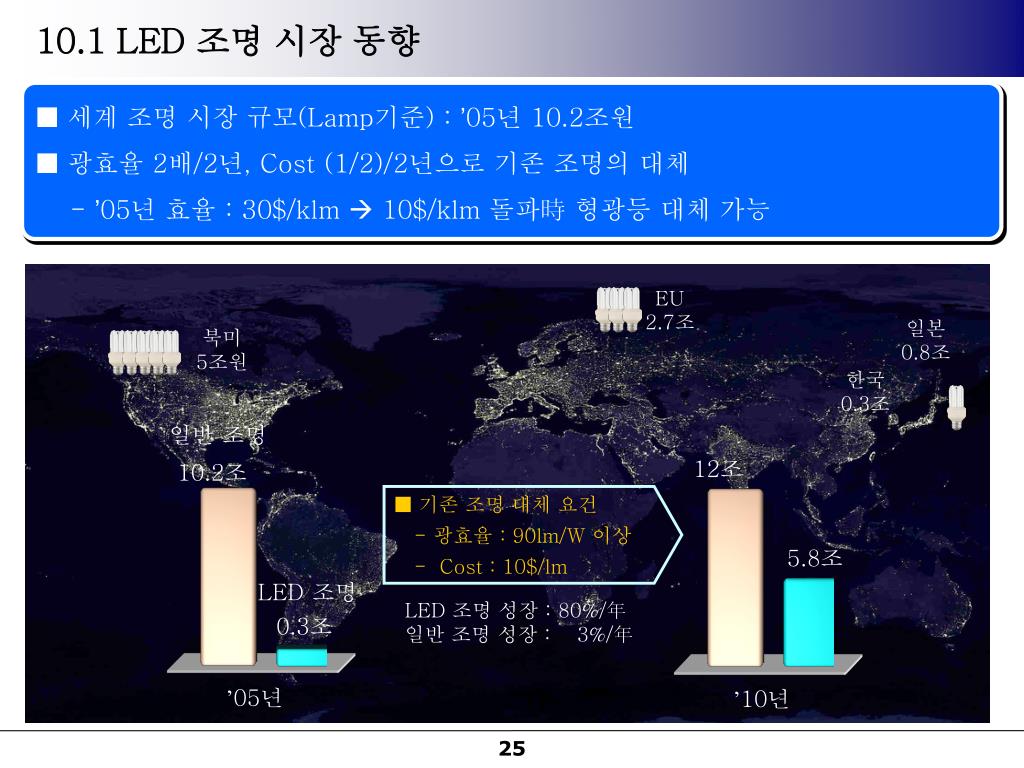

10.1 LED 조명 시장 동향

■ 세계 조명 시장 규모(Lamp기준) : ’05년 10.2조원

■ 광효율 2배/2년, Cost (1/2)/2년으로 기존 조명의 대체

- ’05년 효율 : 30$/klm  10$/klm 돌파時 형광등 대체 가능

EU

2.7조

일본

0.8조

북미

5조원

한국

0.3조

일반 조명

12조

10.2조

■ 기존 조명 대체 요건

- 광효율 : 90lm/W 이상

- Cost : 10$/lm

5.8조

LED 조명

LED 조명 성장 : 80%/年

일반 조명 성장 : 3%/年

0.3조

’05년

’10년

slide26

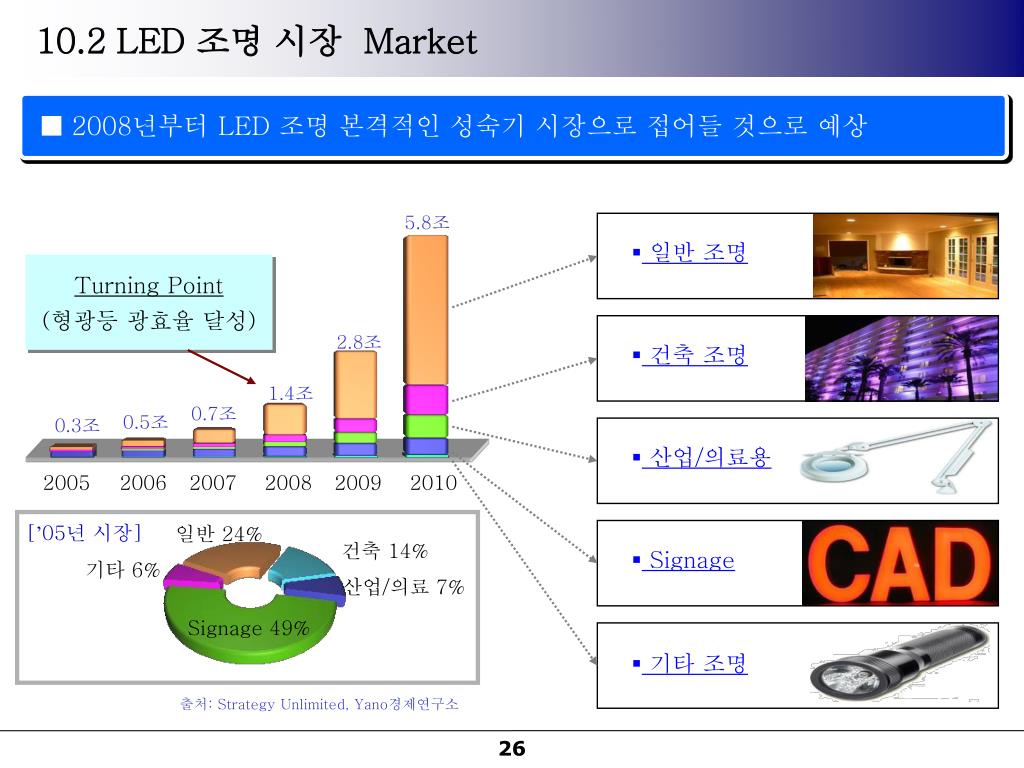

10.2 LED 조명 시장 Market

■ 2008년부터 LED 조명 본격적인 성숙기 시장으로 접어들 것으로 예상

5.8조

  • 일반 조명

Turning Point

(형광등 광효율 달성)

2.8조

  • 건축 조명

1.4조

0.7조

0.5조

0.3조

  • 산업/의료용

2005

2006

2007

2008

2009

2010

[’05년 시장]

일반 24%

건축 14%

  • Signage

기타 6%

산업/의료 7%

Signage 49%

  • 기타 조명

출처: Strategy Unlimited, Yano경제연구소

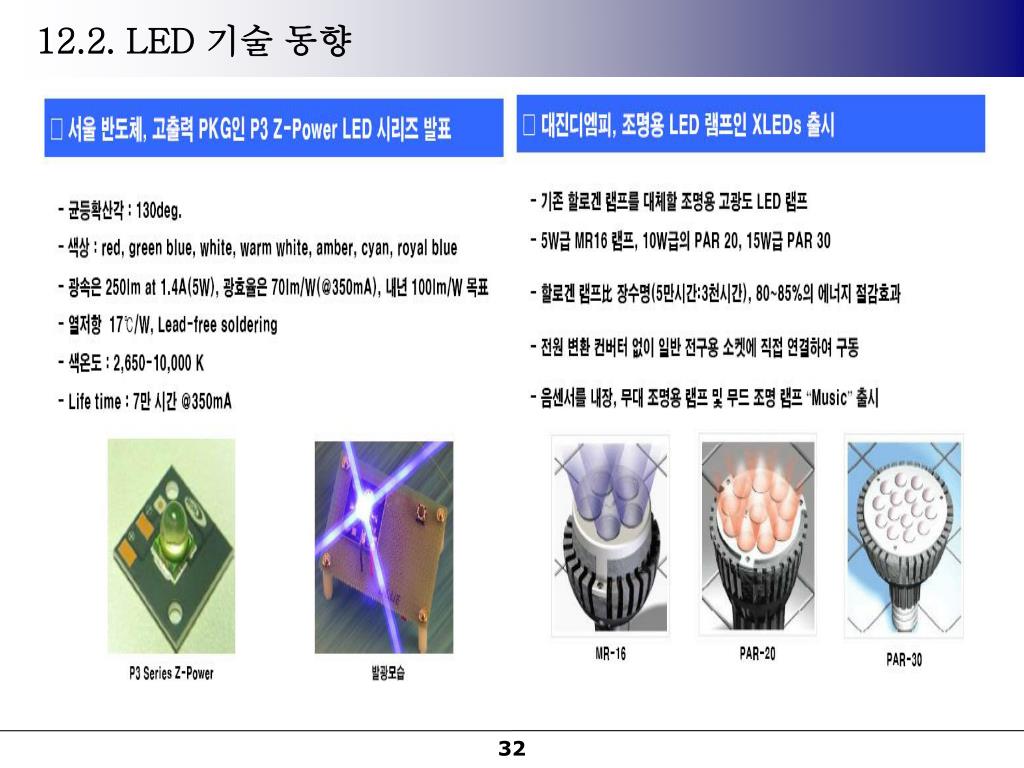

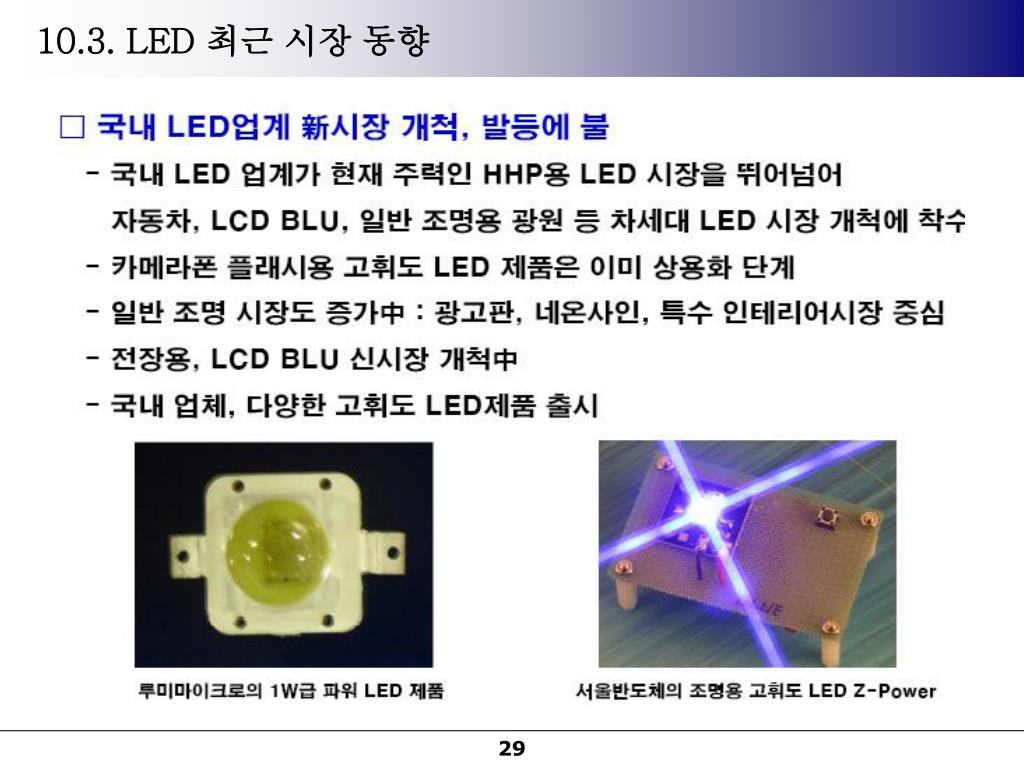

slide35

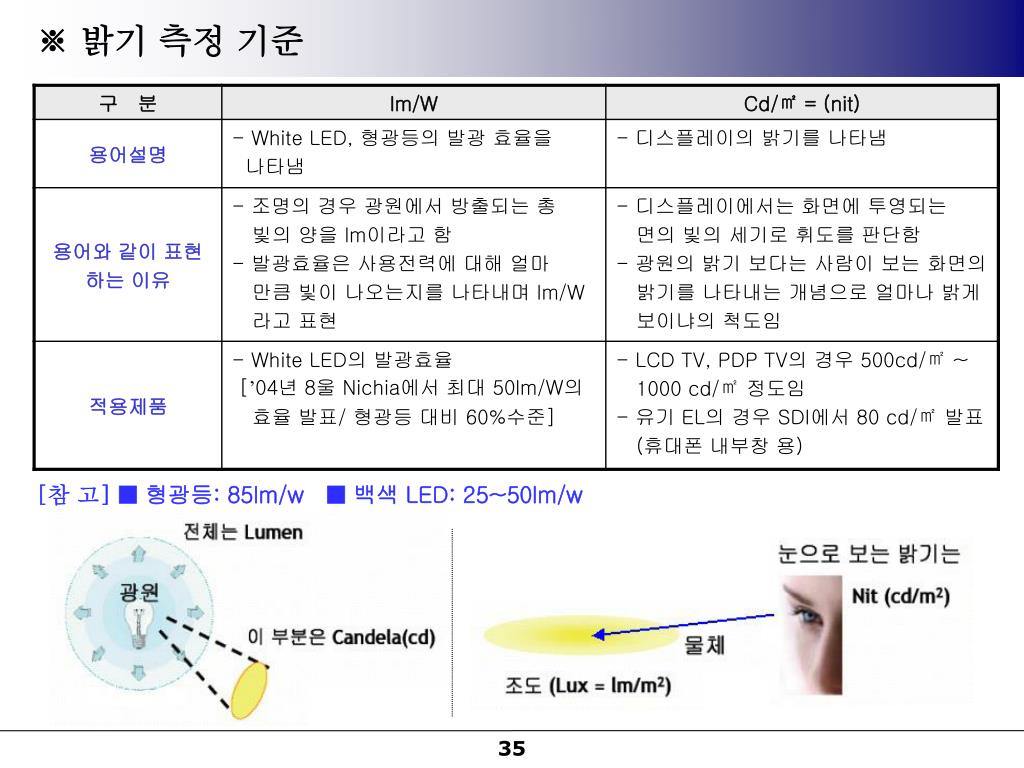

※ 밝기 측정 기준

[참 고] ■ 형광등: 85lm/w ■ 백색 LED: 25~50lm/w
