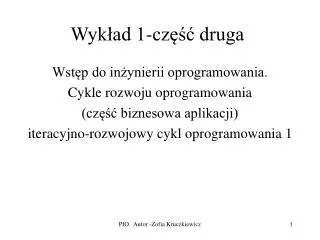

  1. Wykład 1-część druga Wstęp do inżynierii oprogramowania. Cykle rozwoju oprogramowania (część biznesowa aplikacji) iteracyjno-rozwojowy cykl oprogramowania 1 PIO. Autor -Zofia Kruczkiewicz

  2. PIO. Autor -Zofia Kruczkiewicz

  3. Warstwy aplikacji (Java EE) PIO. Autor -Zofia Kruczkiewicz

  4. 1) Wykonanie projektu typu aplikacja Javy PIO. Autor -Zofia Kruczkiewicz

  5. PIO. Autor -Zofia Kruczkiewicz

  6. PIO. Autor -Zofia Kruczkiewicz

  7. PIO. Autor -Zofia Kruczkiewicz

  8. 2) Utworzenie projektu UML PIO. Autor -Zofia Kruczkiewicz

  9. PIO. Autor -Zofia Kruczkiewicz

  10. PIO. Autor -Zofia Kruczkiewicz

  11. 3) Utworzenie diagramu przypadków użycia (use cases) PIO. Autor -Zofia Kruczkiewicz

  12. PIO. Autor -Zofia Kruczkiewicz

  13. PIO. Autor -Zofia Kruczkiewicz

  14. 4) Utworzenie diagramu klas PIO. Autor -Zofia Kruczkiewicz

  15. 5) Wstawienie nowej klasy PIO. Autor -Zofia Kruczkiewicz

  16. 6) Wstawienie atrybutów PIO. Autor -Zofia Kruczkiewicz

  17. 7) Wstawienie nowego atrybutu - menu PIO. Autor -Zofia Kruczkiewicz

  18. 8) Edycja atrybutu PIO. Autor -Zofia Kruczkiewicz

  19. 9) Właściwości nowego atrybutu PIO. Autor -Zofia Kruczkiewicz

  20. 10) Generowanie kodu klasy Tytul_ksiazki do projektu Katalog1 PIO. Autor -Zofia Kruczkiewicz

  21. 11) Wybór projektu Javy jako miejsca do generowania kodu PIO. Autor -Zofia Kruczkiewicz

  22. PIO. Autor -Zofia Kruczkiewicz

  23. 12) Wygenerowany kod PIO. Autor -Zofia Kruczkiewicz

  24. public class Tytul_ksiazki { private String wydawnictwo; private String ISBN; private String tytul; private String nazwisko; private String imie; public Tytul_ksiazki() { } public String getWydawnictwo() { return wydawnictwo; } public void setWydawnictwo(String val) {this.wydawnictwo = val; } public String getISBN() { return ISBN; } public void setISBN(String val) {this.ISBN = val; } public String getTytul() {return tytul; } public void setTytul(String val) { this.tytul = val; } public String getNazwisko() { return nazwisko; } public void setNazwisko(String val) { this.nazwisko = val; } public String getImie() { return imie; } public void setImie(String val) { this.imie = val; } } PIO. Autor -Zofia Kruczkiewicz

  25. 13) Wstawienie klasy fasadowej Uchwyt, zawierającej przypadki użycia PIO. Autor -Zofia Kruczkiewicz

  26. 14) Wstawienie powiązania między klasami PIO. Autor -Zofia Kruczkiewicz

  27. 15) Określenie liczności związku – 1 do 1..0 PIO. Autor -Zofia Kruczkiewicz

  28. PIO. Autor -Zofia Kruczkiewicz

  29. 16) Wstawianie nowego diagramu – menu PIO. Autor -Zofia Kruczkiewicz

  30. 17) Wstawianie nowego diagramu typu sekwencji - wybór PIO. Autor -Zofia Kruczkiewicz

  31. PIO. Autor -Zofia Kruczkiewicz

  32. PIO. Autor -Zofia Kruczkiewicz

  33. PIO. Autor -Zofia Kruczkiewicz

  34. 18) Wstawienie synchronicznej wiadomości („Synchronous Message”) – metody klasy Tytul_ksiazki PIO. Autor -Zofia Kruczkiewicz

  35. 19) Nadawanie nazwy toString nowej metodzie w klasie Tytul_ksiazki PIO. Autor -Zofia Kruczkiewicz

  36. 20) Wstawienie wiadomości typu „Message to Self” – ciało metody toString PIO. Autor -Zofia Kruczkiewicz

  37. 21) Kojarzenie wiadomości z konkretną metodą klasy Tytul_ksiazki PIO. Autor -Zofia Kruczkiewicz

  38. PIO. Autor -Zofia Kruczkiewicz

  39. 22) Pojawienie się nowej metody toString w klasie Tytul_ksiazki – z diagramu sekwencji PIO. Autor -Zofia Kruczkiewicz

  40. 23) Wygenerowanie nowej metody toString do klasy kodu klasy Tytul_ksiazki PIO. Autor -Zofia Kruczkiewicz

  41. public classTytul_ksiazki {privateString wydawnictwo; privateString ISBN; privateString tytul; privateString nazwisko; privateString imie; public Tytul_ksiazki(){} /** @ generated */ public String getWydawnictwo() { return wydawnictwo; } /** @ generated */ public voidsetWydawnictwo(String val) { wydawnictwo = val; } public String getISBN() { return ISBN; } /** @ generated */ public voidsetISBN(String val){ ISBN = val; } /** @ generated */ publicString getTytul() { return tytul; } /** @ generated */ public voidsetTytul(String val){ tytul = val; } /** @ generated */ publicString getNazwisko() { return nazwisko; } /** @ generated */ public voidsetNazwisko(String val) { nazwisko = val; } /** @ generated */ publicString getImie() { return imie; } /** @ generated */ public voidsetImie(String val) { imie = val; } /** @ generated */ publicString toString()// your code here { String pom="Tytul: "+getTytul(); pom+=" Autor:"+getNazwisko() +" "+getImie(); pom+=" ISBN: "+getISBN(); pom+=" Wydawnictwo:"+getWydawnictwo(); return pom; } }

  42. 24) Wstawienie ręczne kodu nowej metody toString do klasy Tytul_ksiazki PIO. Autor -Zofia Kruczkiewicz

  43. 25) Wstawienie diagramu sekwencji dla przypadku użycia dodaj_tytul:użycie wiadomości typu („Asynchronous Message” oraz „Create Message” – konstruktor klasy Tytul_ksiazki) PIO. Autor -Zofia Kruczkiewicz

  44. 26) Wygenerowanie nowej metody dodaj_tytul w klasie fasadowej Uchwyt z diagramu sekwencji PIO. Autor -Zofia Kruczkiewicz

  45. 27) Wygenerowanie kodu nowej metody dodaj_tytul w klasie Uchwyt PIO. Autor -Zofia Kruczkiewicz

  46. 28) Wstawienie ręczne kodu nowej metody dodaj_tytul oraz metody main testującej działanie wykonanego przypadku użycia PIO. Autor -Zofia Kruczkiewicz

  47. public class Uchwyt { public Tytul_ksiazki tytul_ksiazki; public void Dodaj_tytul(String _nazwisko, String _imie, String _tytul,String _wydawnictwo, String _ISBN) { // your code here tytul_ksiazki=new Tytul_ksiazki(); tytul_ksiazki.setTytul(_tytul); tytul_ksiazki.setNazwisko(_nazwisko); tytul_ksiazki.setImie(_imie); tytul_ksiazki.setISBN(_ISBN); tytul_ksiazki.setWydawnictwo(_wydawnictwo); } /** @poseidon-generated */ public Tytul_ksiazki getTytul_ksiazki() { return tytul_ksiazki; } /** @poseidon-generated */ public void setTytul_ksiazki(Tytul_ksiazki tytul_ksiazki) { this.tytul_ksiazki = tytul_ksiazki; } public static void main(String t[]) { Uchwyt ap=new Uchwyt(); ap.Dodaj_tytul("1","1","1","1","1"); String lan=ap.tytul_ksiazki.toString(); System.out.println(lan); } } public classUchwyt { publicTytul_ksiazki tytul_; public voiddodaj_tytul(String a, String b, String c, String d, String e) { // your code here tytul_=new Tytul_ksiazki(); tytul_.setTytul(a); tytul_.setNazwisko(b); tytul_.setImie(c); tytul_.setISBN(d); tytul_.setWydawnictwo(e); } public static voidmain(String t[])// your code here { Uchwyt ap=new Uchwyt(); ap.dodaj_tytul("1","1","1","1","1"); String lan=ap.tytul_.toString(); System.out.println(lan); } } PIO. Autor -Zofia Kruczkiewicz

  48. 29) Uruchomienie programu PIO. Autor -Zofia Kruczkiewicz
