1. Física Ambiental UNIVERSIDAD DE CASTILLA-LA MANCHA FÍSICA AMBIENTAL Problemas Adicionales Tema 5 Departamento de Física Aplicada UCLM Equipo docente: Antonio J. Barbero García Alfonso Calera Belmonte Pablo Muñiz García José Ángel de Toro Sánchez

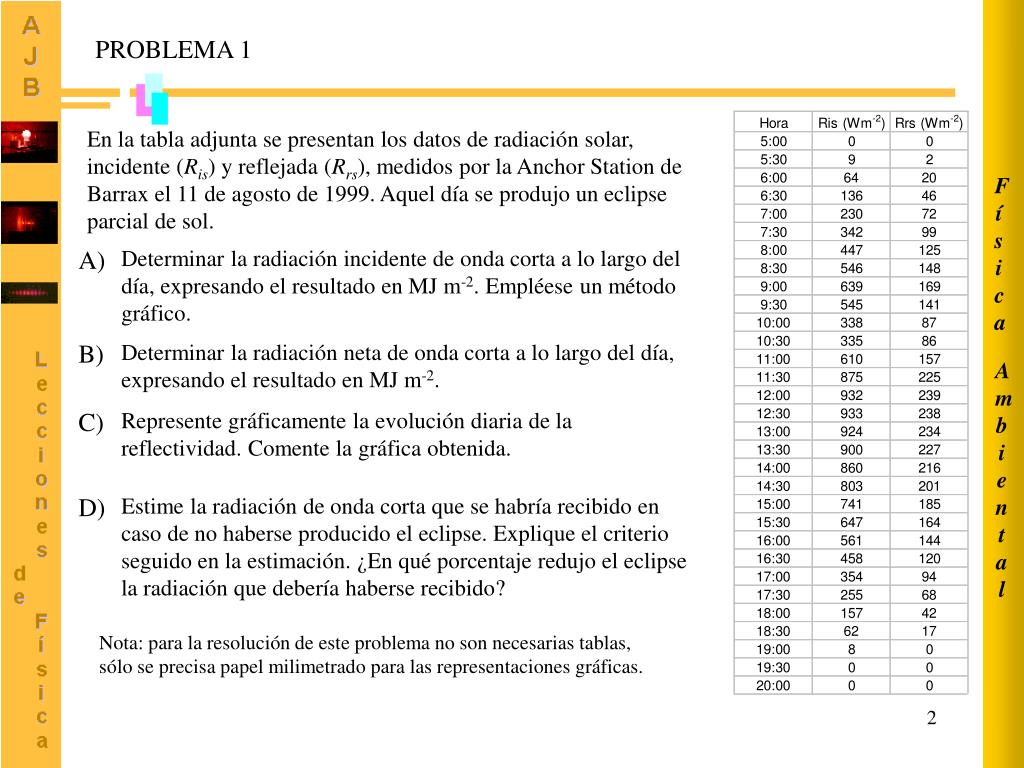

2. Física A) Determinar la radiación incidente de onda corta a lo largo del día, expresando el resultado en MJ m-2. Empléese un método gráfico. B) Determinar la radiación neta de onda corta a lo largo del día, expresando el resultado en MJ m-2. Ambiental C) Represente gráficamente la evolución diaria de la reflectividad. Comente la gráfica obtenida. D) Estime la radiación de onda corta que se habría recibido en caso de no haberse producido el eclipse. Explique el criterio seguido en la estimación. ¿En qué porcentaje redujo el eclipse la radiación que debería haberse recibido? PROBLEMA 1 En la tabla adjunta se presentan los datos de radiación solar, incidente (Ris) y reflejada (Rrs), medidos por la Anchor Station de Barrax el 11 de agosto de 1999. Aquel día se produjo un eclipse parcial de sol. Nota: para la resolución de este problema no son necesarias tablas, sólo se precisa papel milimetrado para las representaciones gráficas.

3. Física A) Determinar la radiación incidente de onda corta a lo largo del día, expresando el resultado en MJ m-2. Empléese un método gráfico. xi+1 xi W m-2 Ambiental c Intervalo entre datos c = 1800 s Área del trapecio i-ésimo hora Ris acumulada en todo el día

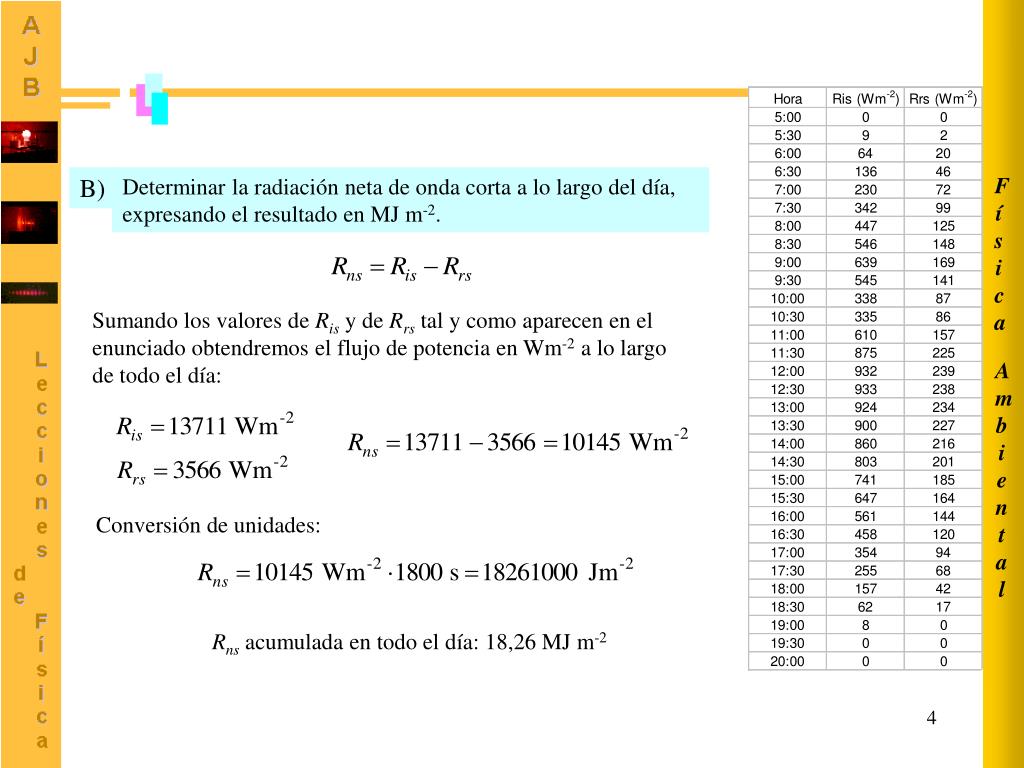

4. Física B) Determinar la radiación neta de onda corta a lo largo del día, expresando el resultado en MJ m-2. Ambiental Sumando los valores de Ris y de Rrs tal y como aparecen en el enunciado obtendremos el flujo de potencia en Wm-2 a lo largo de todo el día: Conversión de unidades: Rns acumulada en todo el día: 18,26 MJ m-2

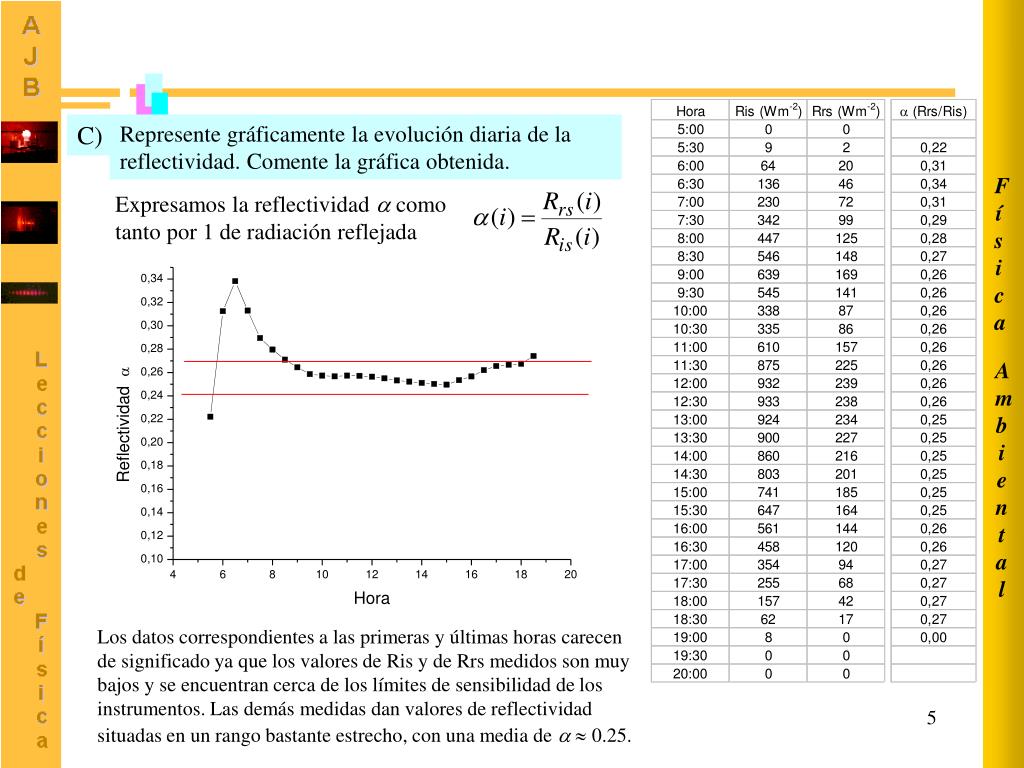

5. Física Ambiental C) Represente gráficamente la evolución diaria de la reflectividad. Comente la gráfica obtenida. Expresamos la reflectividad  como tanto por 1 de radiación reflejada Los datos correspondientes a las primeras y últimas horas carecen de significado ya que los valores de Ris y de Rrs medidos son muy bajos y se encuentran cerca de los límites de sensibilidad de los instrumentos. Las demás medidas dan valores de reflectividad situadas en un rango bastante estrecho, con una media de  0.25.

6. Física Ambiental D) Estime la radiación de onda corta que se habría recibido en caso de no haberse producido el eclipse. Explique el criterio seguido en la estimación. ¿En qué porcentaje redujo el eclipse la radiación que debería haberse recibido? El eclipse concluyó pocos minutos después del mediodía solar, como puede verse en la representación gráfica de la Ris. Puesto que se trató de un día despejado, podemos estimar la radiación que se hubiese recibido sin eclipse multiplicando por dos la radiación recibida en la segunda mitad del día, a partir de las 12 h. Radiación recibida en ausencia de eclipse: % reducción en la Ris recibida

7. Física a) Representar gráficamente la radiación incidente, la reflejada y la radiación neta en función de la hora, eligiendo la escala más adecuada para una correcta representación de los datos. Ambiental b) Calcular a partir de la representación gráfica los valores acumulados de radiación incidente, reflejada y neta para todo el día considerado. c) Representar gráficamente la reflectividad del suelo en función de la hora. Comente la gráfica obtenida. d) Calcular la radiación astronómica total correspondiente al día especificado y obtener el porcentaje de la misma representado por la radiación neta. PROBLEMA 2 Radiación de onda corta En la tabla adjunta se presentan los datos de radiación solar de onda corta (incidente y reflejada) del día 4 de agosto de 1998 en una estación radiométrica situada en las coordenadas 39º N, 2º W. Los datos están en Wm-2.

8. Física a) Representar gráficamente la radiación incidente, la reflejada y la radiación neta en función de la hora, eligiendo la escala más adecuada para una correcta representación de los datos. Hora Ambiental Wm-2 Cálculo radiación neta:

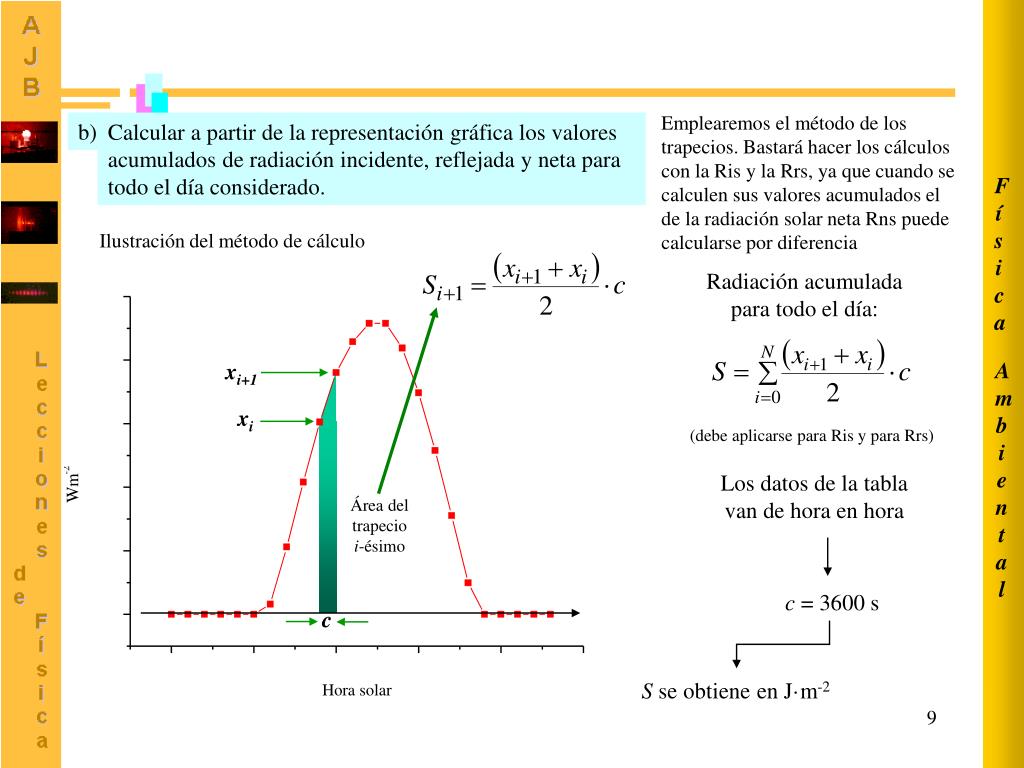

9. Física xi+1 c = 3600 s xi Ambiental b) Calcular a partir de la representación gráfica los valores acumulados de radiación incidente, reflejada y neta para todo el día considerado. c S se obtieneen J·m-2 Emplearemos el método de los trapecios. Bastará hacer los cálculos con la Ris y la Rrs, ya que cuando se calculen sus valores acumulados el de la radiación solar neta Rns puede calcularse por diferencia Ilustración del método de cálculo Radiación acumulada para todo el día: (debe aplicarse para Ris y para Rrs) Los datos de la tabla van de hora en hora Área del trapecio i-ésimo

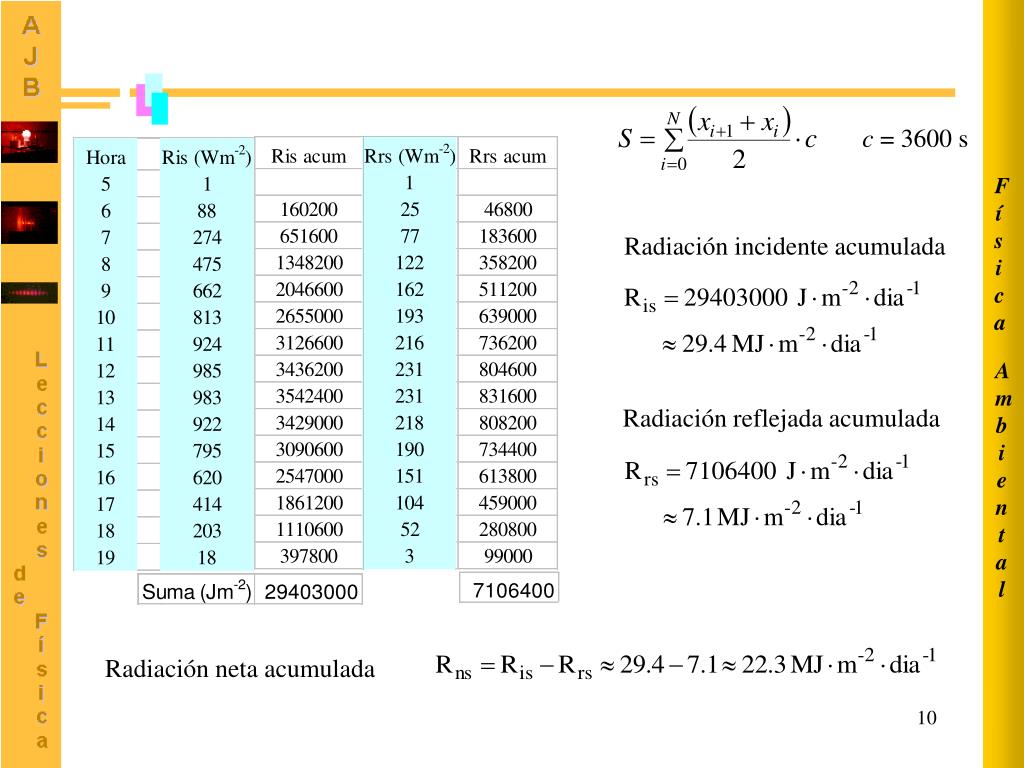

10. Física Ambiental c = 3600 s Radiación incidente acumulada Radiación reflejada acumulada Radiación neta acumulada

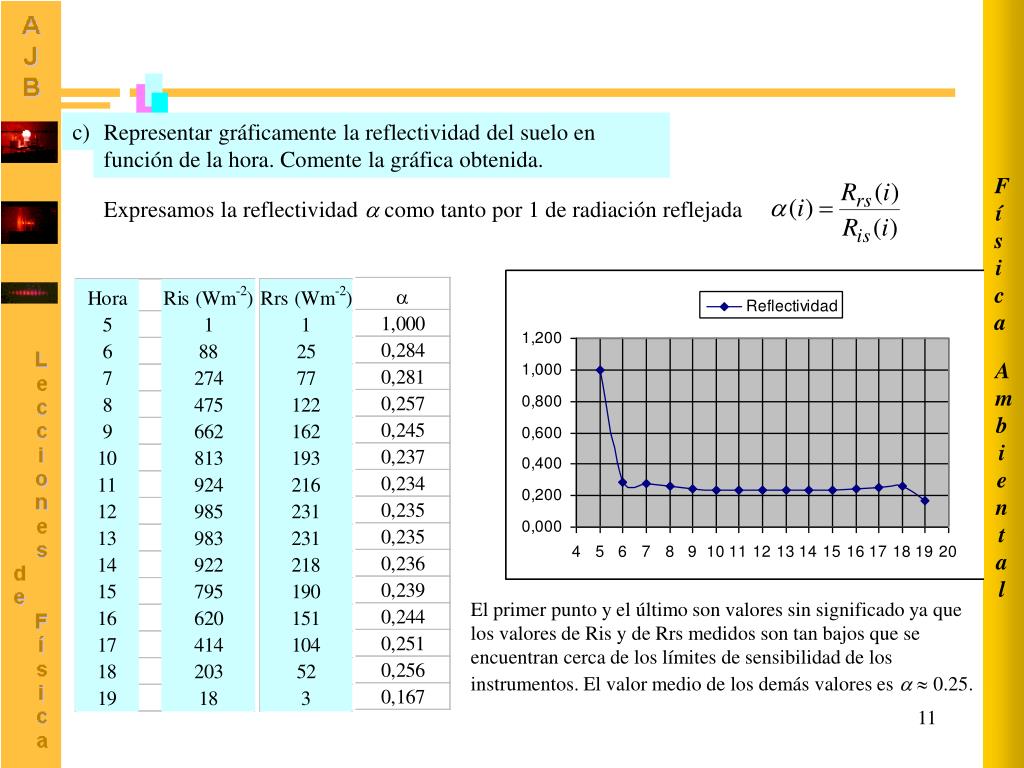

11. Física Ambiental c) Representar gráficamente la reflectividad del suelo en función de la hora. Comente la gráfica obtenida. Expresamos la reflectividad  como tanto por 1 de radiación reflejada El primer punto y el último son valores sin significado ya que los valores de Ris y de Rrs medidos son tan bajos que se encuentran cerca de los límites de sensibilidad de los instrumentos. El valor medio de los demás valores es  0.25.

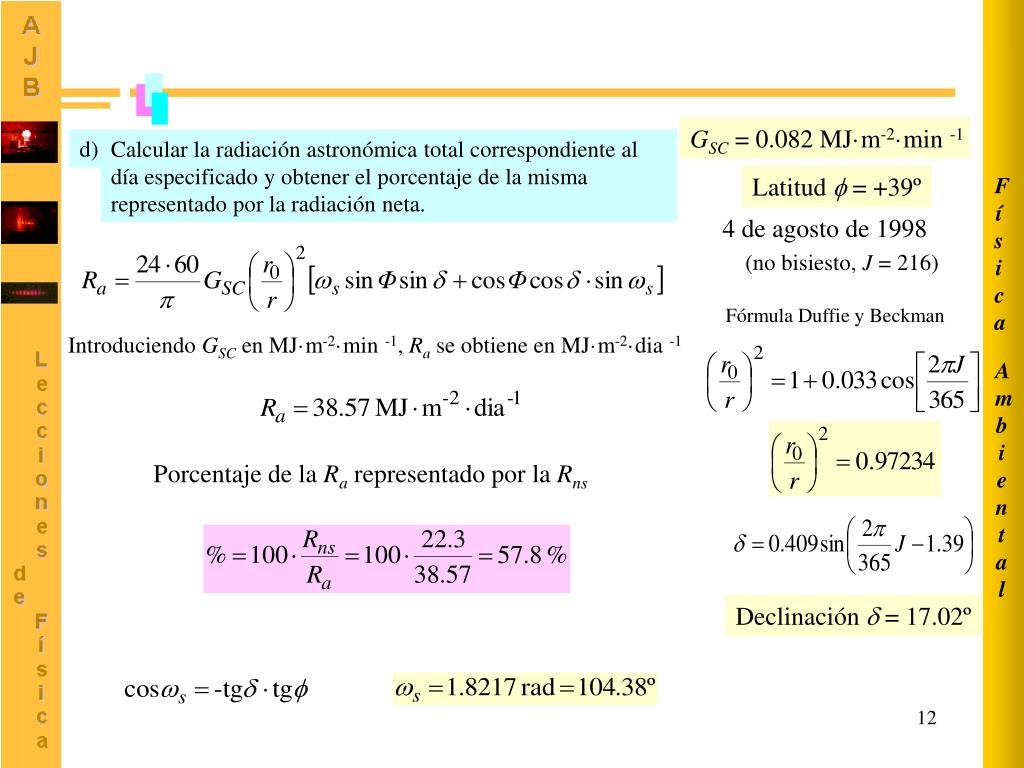

12. GSC = 0.082 MJ·m-2·min -1 Latitud  = +39º Física 4 de agosto de 1998 (no bisiesto, J = 216) Ambiental d) Calcular la radiación astronómica total correspondiente al día especificado y obtener el porcentaje de la misma representado por la radiación neta. Fórmula Duffie y Beckman Introduciendo GSC en MJ·m-2·min -1, Ra se obtiene en MJ·m-2·dia -1 Porcentaje de la Ra representado por la Rns Declinación  = 17.02º
