ASIPP. 1MHz 模拟量高速光电隔离的研制. 报告人：晁慧丽 导 师：季振山 研究员 2009 .11 .4. ASIPP. 报告主要内容. 一、论文的研究意义和目标 二、论文研究进展情况 三、存在的问题和下步工作 四、文章发表情况 五、文献阅读. ASIPP. 一、论文研究的意义和目标. （ 1 ）解决传输模拟信号时各个系统的地电位不同造成的问题 （ 2 ）光耦传输模拟信号的实现相对复杂，要考虑频率响应， 线性度，信号输入范围，本底噪声等诸多因素，论文研究的 目标在于综合协调这些影响因素

jescie-hansen
Download Presentation

报告人：晁慧丽 导 师：季振山 研究员 2009 .11 .4

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

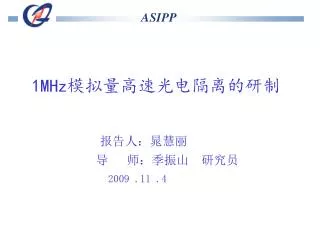

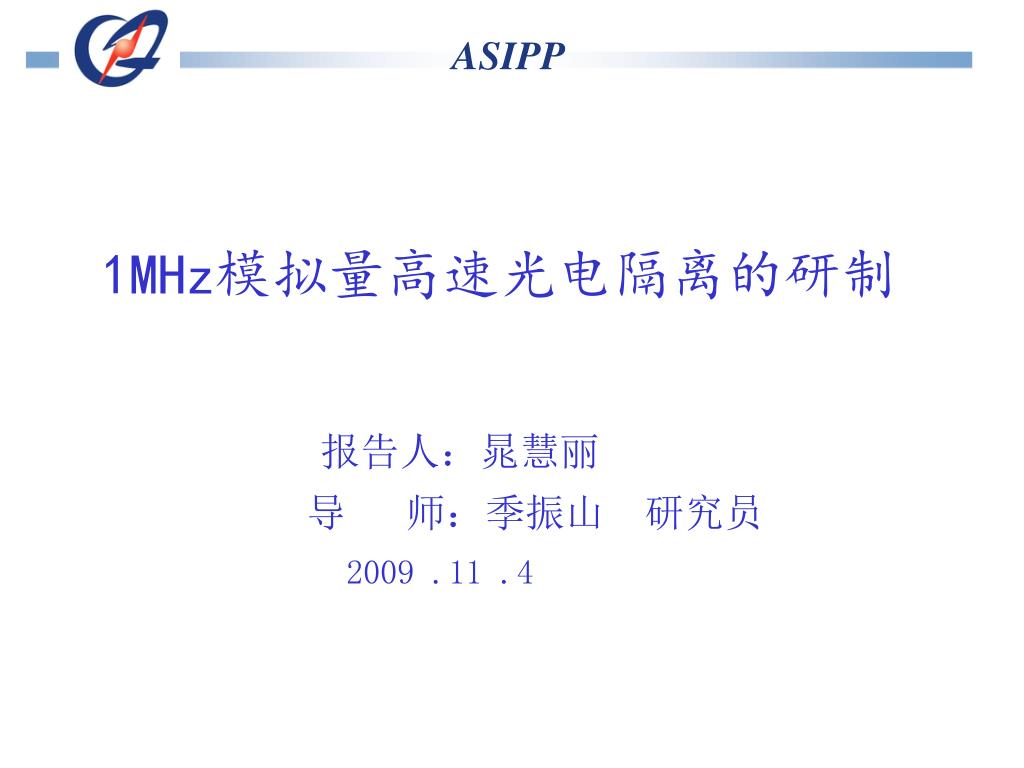

  1. ASIPP 1MHz模拟量高速光电隔离的研制 报告人：晁慧丽 导 师：季振山 研究员 2009 .11 .4

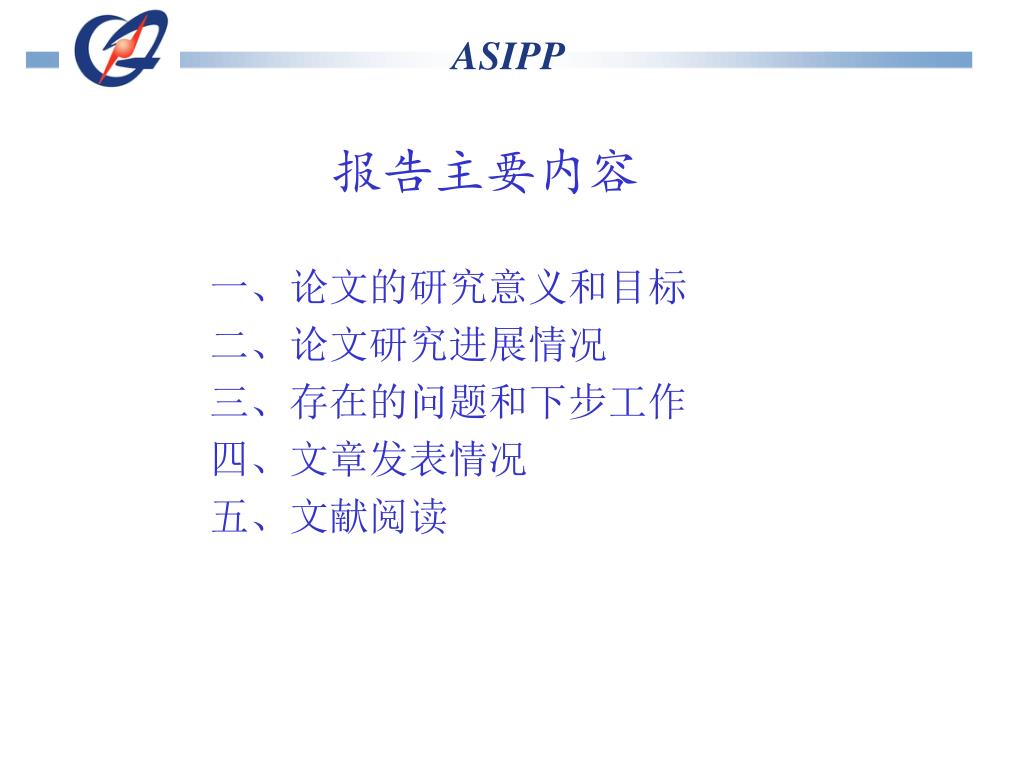

  2. ASIPP 报告主要内容 一、论文的研究意义和目标 二、论文研究进展情况 三、存在的问题和下步工作 四、文章发表情况 五、文献阅读

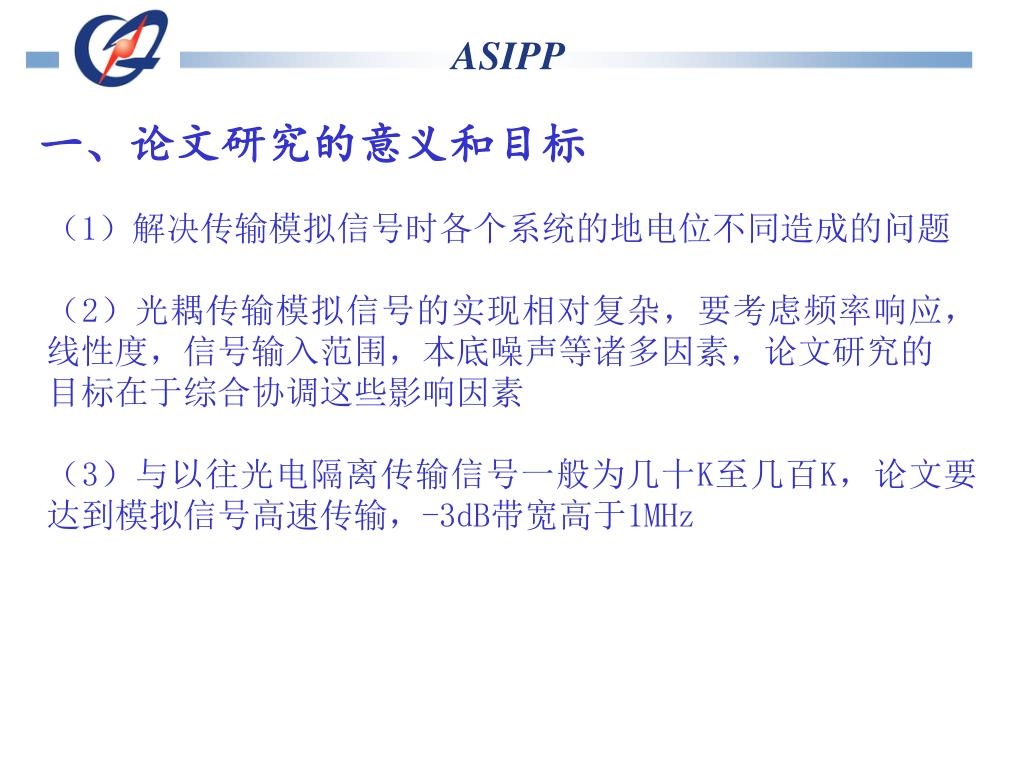

  3. ASIPP 一、论文研究的意义和目标 （1）解决传输模拟信号时各个系统的地电位不同造成的问题 （2）光耦传输模拟信号的实现相对复杂，要考虑频率响应， 线性度，信号输入范围，本底噪声等诸多因素，论文研究的 目标在于综合协调这些影响因素 （3）与以往光电隔离传输信号一般为几十K至几百K，论文要 达到模拟信号高速传输，-3dB带宽高于1MHz

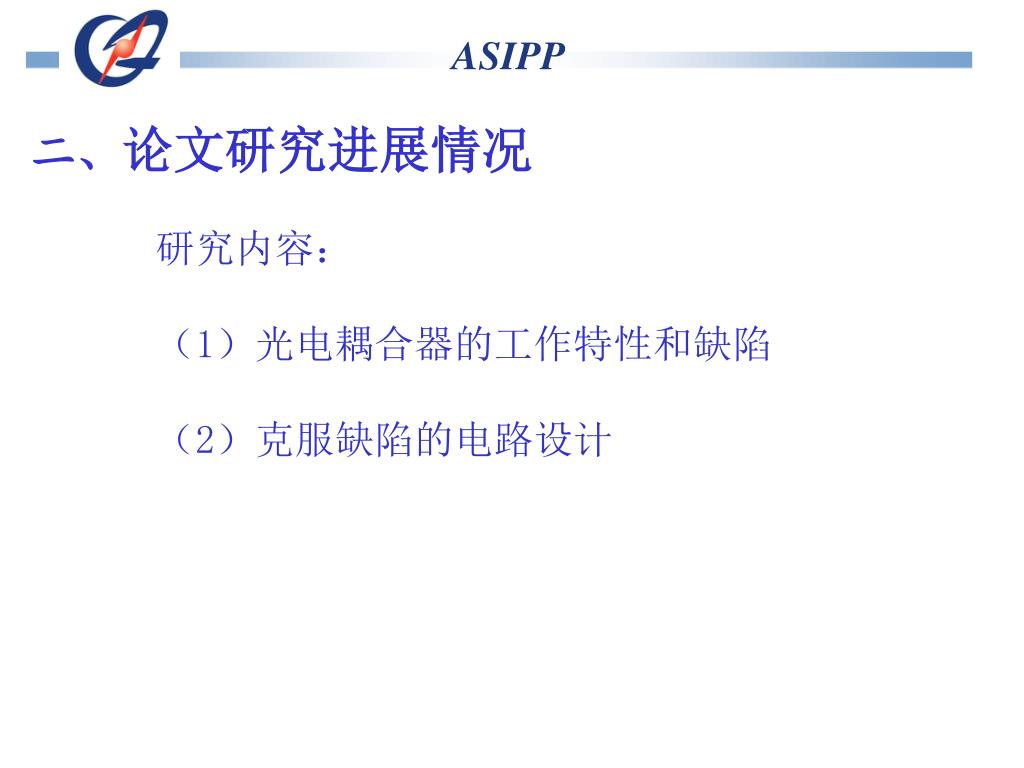

  4. ASIPP 二、论文研究进展情况 研究内容： （1）光电耦合器的工作特性和缺陷 （2）克服缺陷的电路设计

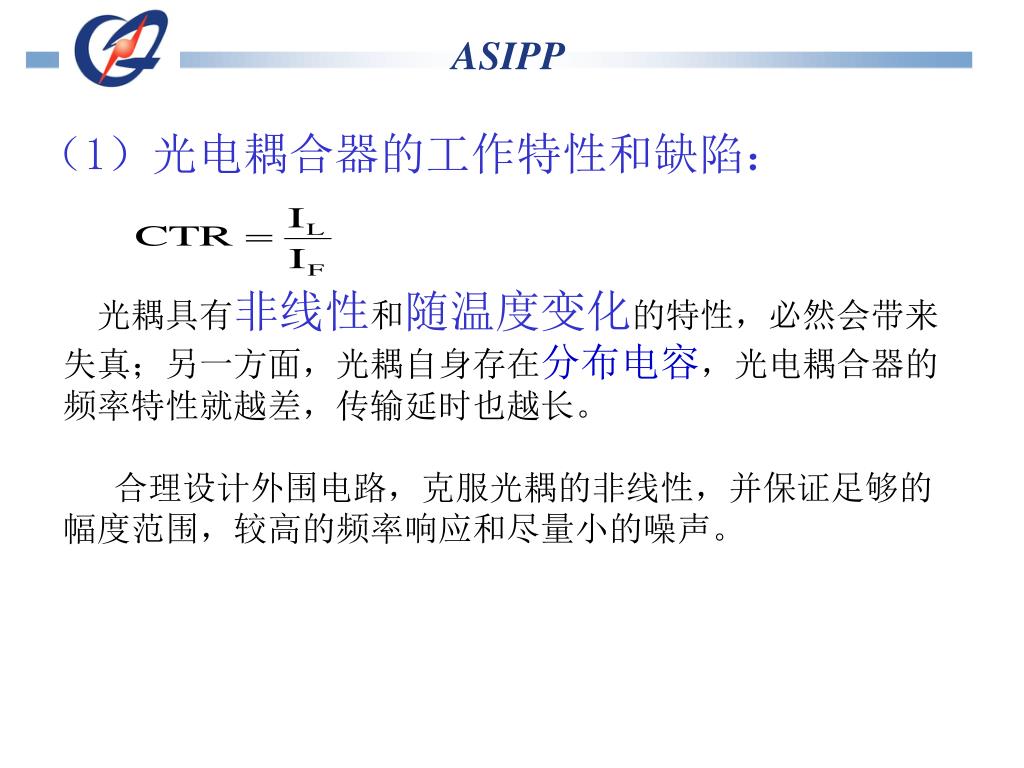

  5. ASIPP （1）光电耦合器的工作特性和缺陷： 光耦具有非线性和随温度变化的特性，必然会带来失真；另一方面，光耦自身存在分布电容，光电耦合器的频率特性就越差，传输延时也越长。 合理设计外围电路，克服光耦的非线性，并保证足够的幅度范围，较高的频率响应和尽量小的噪声。

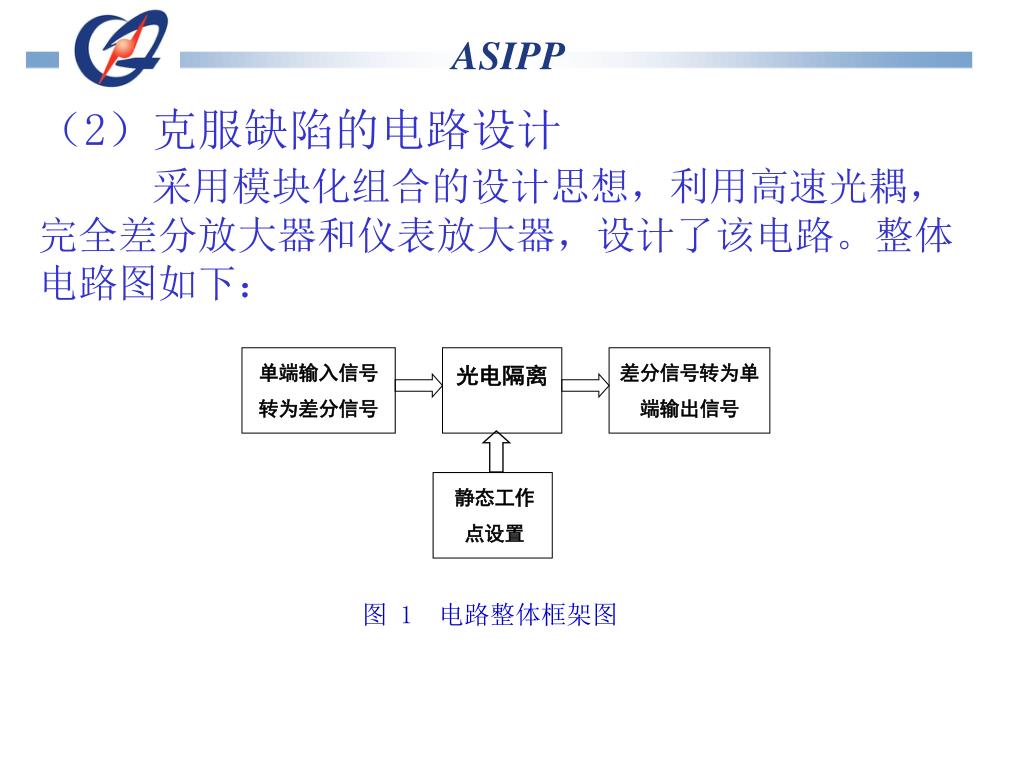

  6. ASIPP （2）克服缺陷的电路设计 采用模块化组合的设计思想，利用高速光耦，完全差分放大器和仪表放大器，设计了该电路。整体电路图如下： 单端输入信号转为差分信号 光电隔离 差分信号转为单端输出信号 • 静态工作点设置 图 1 电路整体框架图

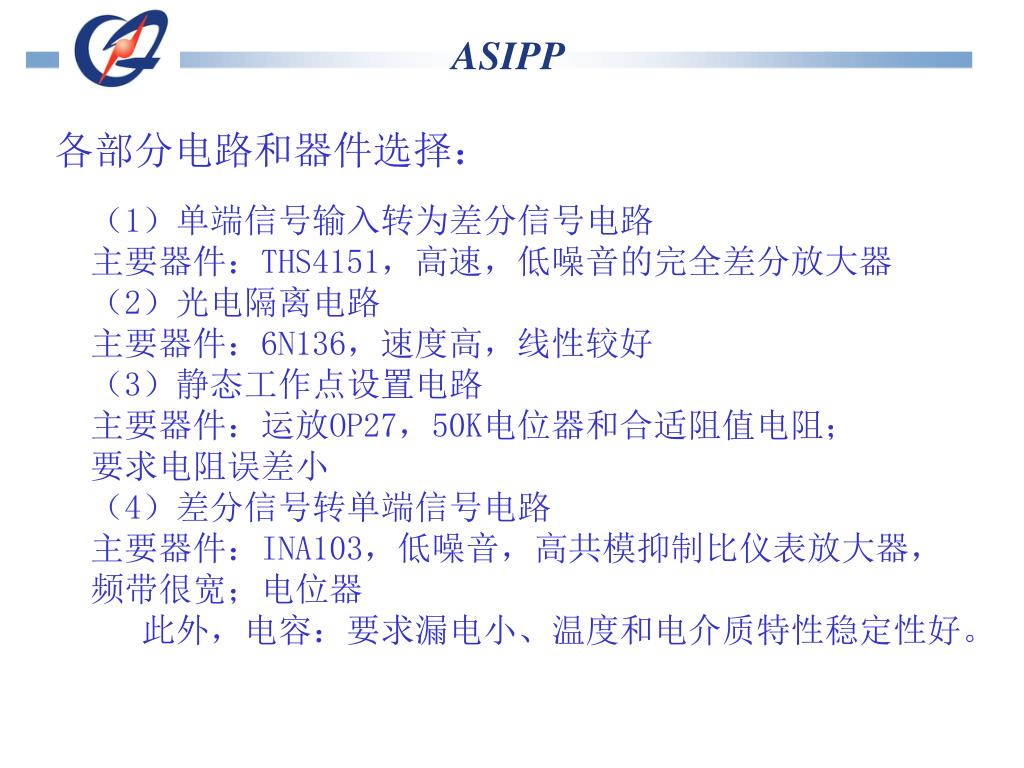

  7. ASIPP 各部分电路和器件选择： （1）单端信号输入转为差分信号电路 主要器件：THS4151，高速，低噪音的完全差分放大器 （2）光电隔离电路 主要器件：6N136，速度高，线性较好 （3）静态工作点设置电路 主要器件：运放OP27，50K电位器和合适阻值电阻； 要求电阻误差小 （4）差分信号转单端信号电路 主要器件：INA103，低噪音，高共模抑制比仪表放大器， 频带很宽；电位器 此外，电容：要求漏电小、温度和电介质特性稳定性好。

  8. ASIPP 电路设计图 静态工作点设置 偏置调节电路 单端输入转 差分传输 差分信号转单端输出 光电隔离

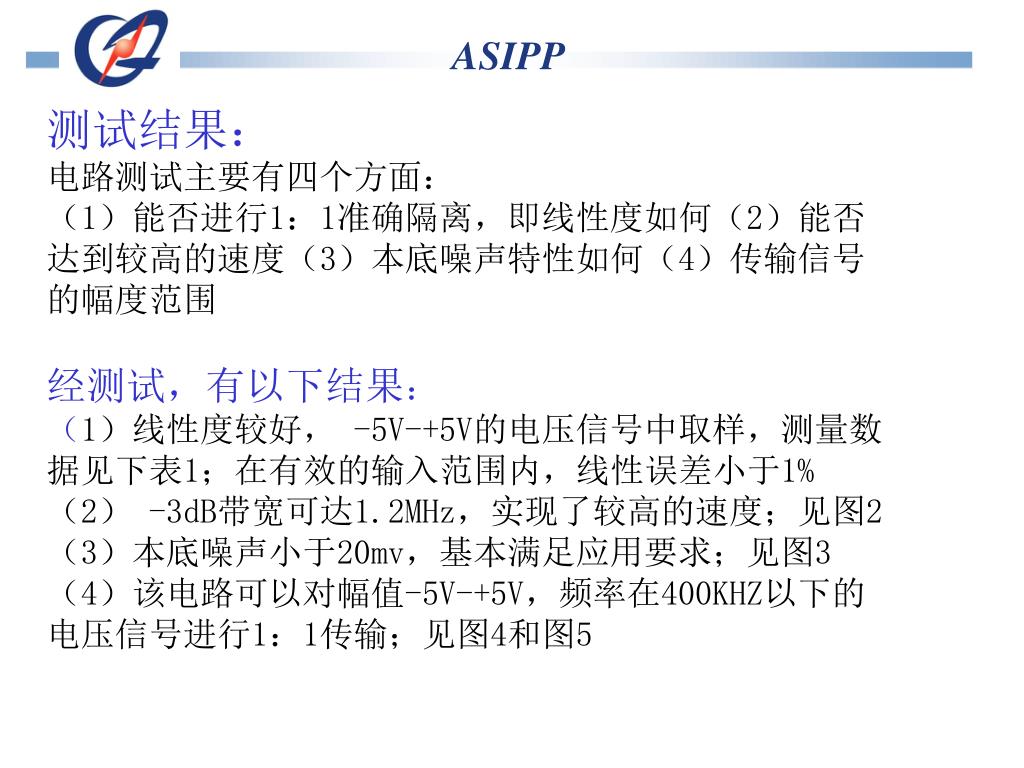

  9. ASIPP 测试结果： 电路测试主要有四个方面： （1）能否进行1：1准确隔离，即线性度如何（2）能否达到较高的速度（3）本底噪声特性如何（4）传输信号的幅度范围 经测试，有以下结果： （1）线性度较好， -5V-+5V的电压信号中取样，测量数据见下表1；在有效的输入范围内，线性误差小于1% （2） -3dB带宽可达1.2MHz，实现了较高的速度；见图2 （3）本底噪声小于20mv，基本满足应用要求；见图3 （4）该电路可以对幅值-5V-+5V，频率在400KHZ以下的电压信号进行1：1传输；见图4和图5

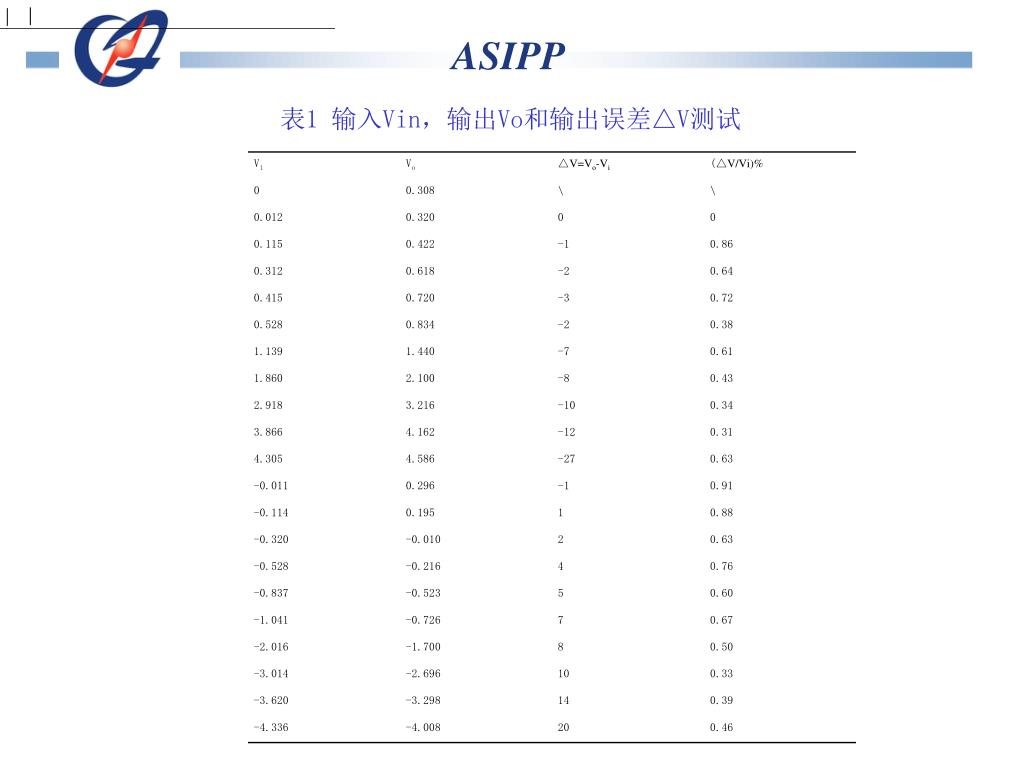

  10. ASIPP 表1 输入Vin，输出Vo和输出误差△V测试

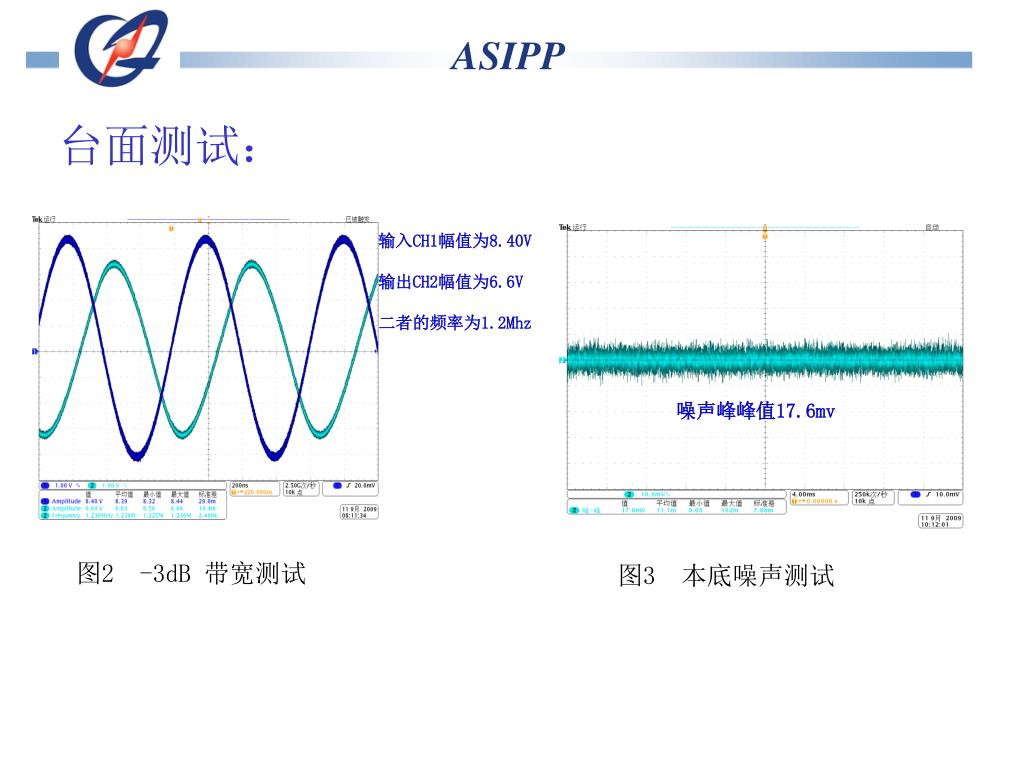

  11. ASIPP 台面测试： 输入CH1幅值为8.40V 输出CH2幅值为6.6V 二者的频率为1.2Mhz 噪声峰峰值17.6mv 图2 -3dB 带宽测试 图3 本底噪声测试

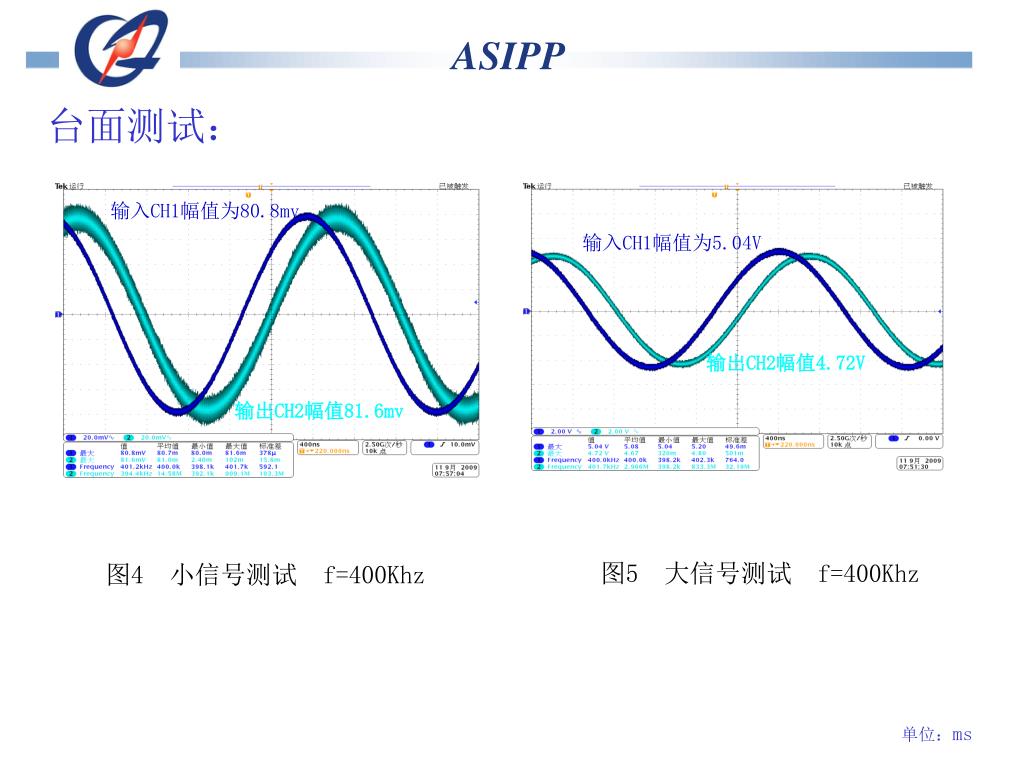

  12. ASIPP 台面测试： 输入CH1幅值为80.8mv 输入CH1幅值为5.04V 输出CH2幅值4.72V 输出CH2幅值81.6mv 图5 大信号测试 f=400Khz 图4 小信号测试 f=400Khz 单位：ms

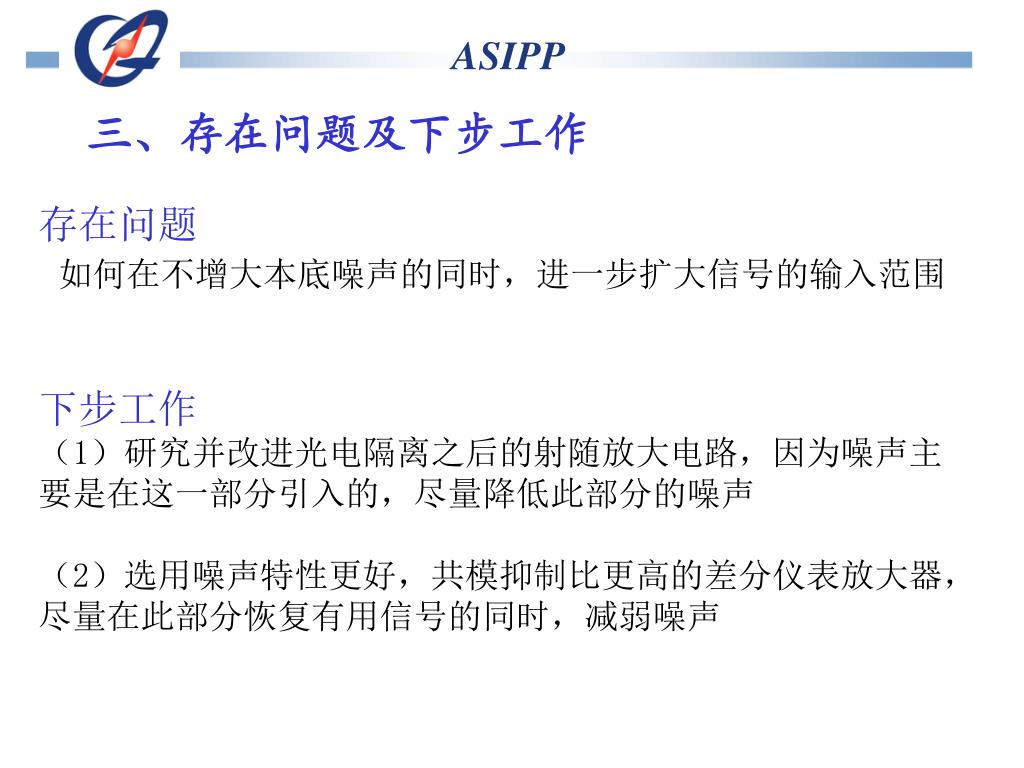

  13. ASIPP 三、存在问题及下步工作 存在问题 如何在不增大本底噪声的同时，进一步扩大信号的输入范围 下步工作 （1）研究并改进光电隔离之后的射随放大电路，因为噪声主要是在这一部分引入的，尽量降低此部分的噪声 （2）选用噪声特性更好，共模抑制比更高的差分仪表放大器，尽量在此部分恢复有用信号的同时，减弱噪声

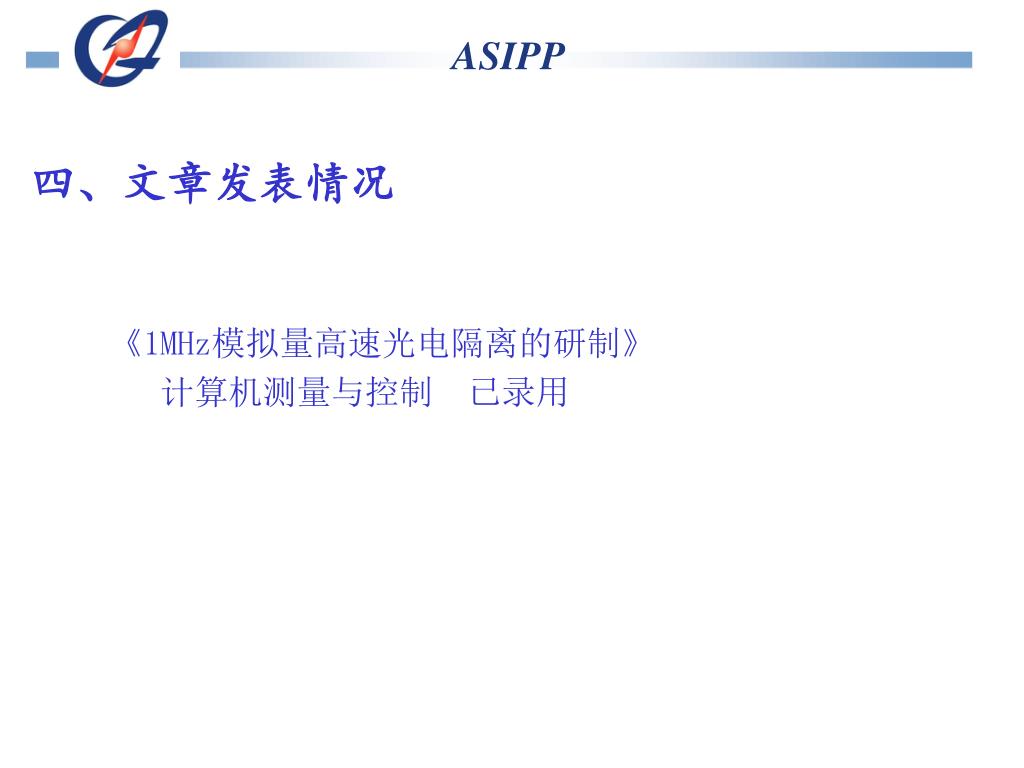

  14. ASIPP 四、文章发表情况 《1MHz模拟量高速光电隔离的研制》 计算机测量与控制已录用

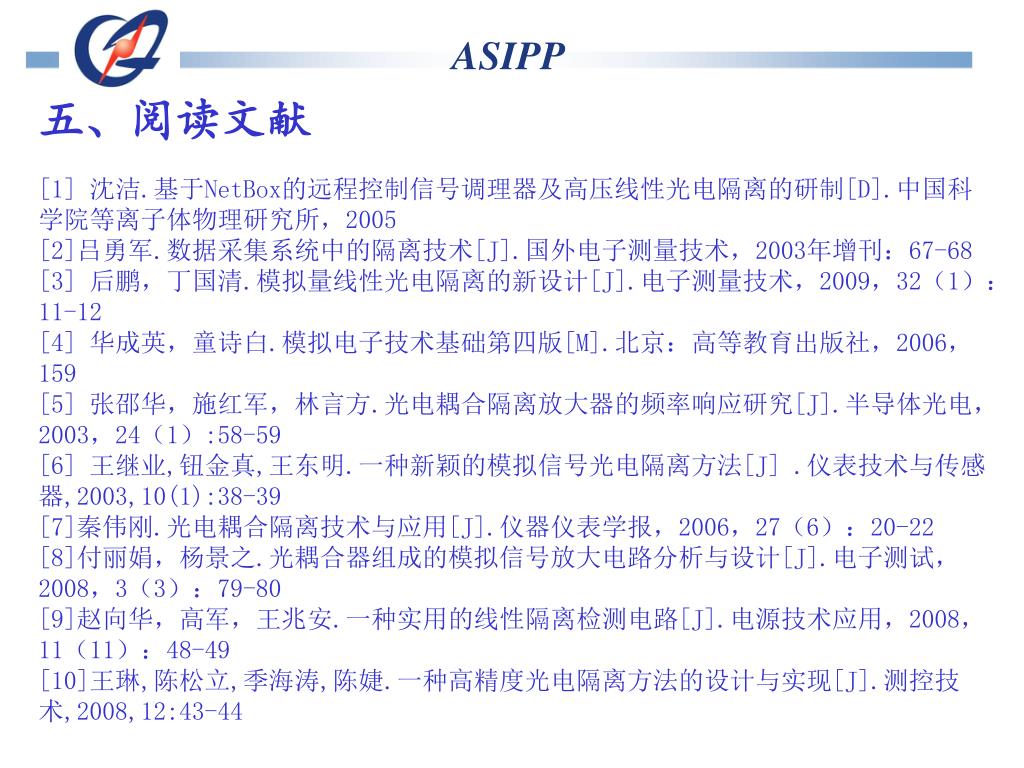

  15. ASIPP 五、阅读文献 [1] 沈洁.基于NetBox的远程控制信号调理器及高压线性光电隔离的研制[D].中国科学院等离子体物理研究所，2005 [2]吕勇军.数据采集系统中的隔离技术[J].国外电子测量技术，2003年增刊：67-68 [3] 后鹏，丁国清.模拟量线性光电隔离的新设计[J].电子测量技术，2009，32（1）：11-12 [4] 华成英，童诗白.模拟电子技术基础第四版[M].北京：高等教育出版社，2006，159 [5] 张邵华，施红军，林言方.光电耦合隔离放大器的频率响应研究[J].半导体光电，2003，24（1）:58-59 [6] 王继业,钮金真,王东明.一种新颖的模拟信号光电隔离方法[J].仪表技术与传感器,2003,10(1):38-39 [7]秦伟刚.光电耦合隔离技术与应用[J].仪器仪表学报，2006，27（6）：20-22 [8]付丽娟，杨景之.光耦合器组成的模拟信号放大电路分析与设计[J].电子测试，2008，3（3）：79-80 [9]赵向华，高军，王兆安.一种实用的线性隔离检测电路[J].电源技术应用，2008，11（11）：48-49 [10]王琳,陈松立,季海涛,陈婕.一种高精度光电隔离方法的设计与实现[J].测控技 术,2008,12:43-44

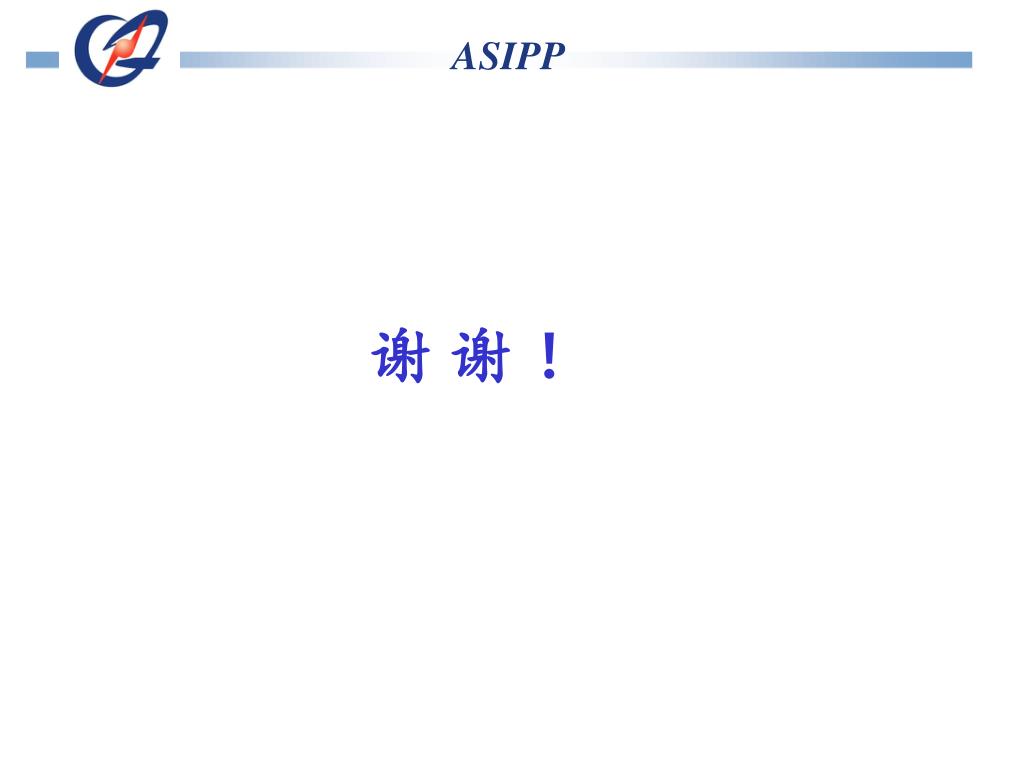

  16. ASIPP 谢 谢 ！
