תופעת Bragg ראשית ההולוגרפיה "כתיבה" בסיבים אופטיים מפצלי קרינה מסנני Bragg

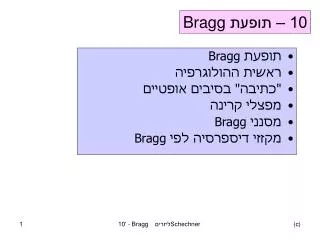

1. 10 – תופעת Bragg • תופעת Bragg • ראשית ההולוגרפיה • "כתיבה" בסיבים אופטיים • מפצלי קרינה • מסנני Bragg • מקזזי דיספרסיה לפי Bragg Schechner ליזרים 10' - Bragg

2. גביש שולחן גוניומטר מחולל קרני X גלאי קולימטור מערך הניסוי של Bragg Schechner ליזרים 10' - Bragg

3. גביש שולחן גוניומטר מחולל קרני X גלאי קולימטור מהלך הניסוי של Bragg Schechner ליזרים 10' - Bragg

4. קוו יחוס גביש מחולל קרני X q שולחן גוניומטר גלאי lx הגדרות בתוצאות Schechner ליזרים 10' - Bragg

5. I q q1 q2 תוצאות: עבור כל lx קיימות זוויות בעלות החזר חזק Schechner ליזרים 10' - Bragg

6. הסבר לתוצאות נניח בגביש, האטומים מסודרים בסריג. מבנה החוזר על עצמו במרחב Schechner ליזרים 10' - Bragg

7. q q a a sinq a sinq Bragg Diffraction Equation הסברלתוצאות הפרש הדרכים להתאבכות בונה lx = 2a sinq המרחק בין האטומים a0 = Lattice Constant a ≠ a0 Schechner ליזרים 10' - Bragg

8. מבנים מסודרים, סידור אטומים במבנה החוזר על עצמו, יוצר החזרים בזוויות מוגדרות התמאימות לאורך הגל המרחקים החוזרים הם בסדר גודל של אורך הגל לכן, תופעת בראג בגבישים מתרחשת בקרני X המרחקים בין שכבות של האטומים הם בסדר הגודל של של אורך הגל בקרני X. בקרטון מצופה אלומיניום, שכבת האלומיניום היא בסדר גודל של התחום הנראה Schechner ליזרים 10' - Bragg

9. מבנה של הולוגרמה איזורים שונים בתמונה ההולוגרפית מקיימים את חוק בראג בזוויות שונות Schechner ליזרים 10' - Bragg

10. קרינה UV SiO2 Clad,n2 SiO2 + GeO2 Core, n1 SiO2 clad, n2 SiO2 Clad, n2 + Dn SiO2 + GeO2 Core, n1+ Dn SiO2 clad, n2 "כתיבה" בסיבים אופטיים מסה אטומית של גרמניום Schechner ליזרים 10' - Bragg

11. O O O O Si Si Si Si H2 O O O Si Si Ge H2 O O O O Si Si Si Ge "כתיבה" בסיבים אופטיים SiO2 (Stechiometry) פגמים המבנה של זכוכית מימן נשאר מתהליך הייצור או ניתן להוספה Schechner ליזרים 10' - Bragg

12. + hn 2H + hn 2H בתהליך התעשייתי מוחדר המימן לזכוכית בלחץ גבוהה בתוך תאים בטמפרטורה נמוכה O O Si Si H2 O O Si Si H2 O O Si Ge Schechner ליזרים 10' - Bragg

13. O O Si Si H H O O Si Si D D O O Ge Si "כתיבה" בסיבים אופטיים עם מימן ודאוטריום am(H) = 1 amu; am(D) = 2 amu Schechner ליזרים 10' - Bragg

14. LaserUV Beam Expander Clad, n2 SiO2 Interferometric Mask SiO2 + GeO2 Core, n1 clad, n2 SiO2 Interferometric Pattern ייצור תבניות Bragg הצורך במרחיב אלומה - עקיפה Schechner ליזרים 10' - Bragg

15. לייזרים לכתיבה בסיליקה Schechner ליזרים 10' - Bragg

16. קלסי סיב אופטי מחברים הפסדי פיצול Splitting Losses = 2% מפצלי אלומה Beam Splitter סיב אופטי סיב אופטי סיב אופטי סיב אופטי FO 1 x 4 beam splitter Schechner ליזרים 10' - Bragg

17. lx= 2a sinq משוואת Bragg q = 90 0 עבור פגיעה בניצב sinq = 1 lx= 2a D = ? n1 = 1.6304 lBragg = 1530 nm מסנני Bragg בסיב אופטי נקבל החזר בונה עבור "שריג" עם "מרחק בין שכבות" שהוא חצי מאורך הגל תוך התחשבות במקדם השבירה המקורי D = 1530 / 1.63 = 938 nm Schechner ליזרים 10' - Bragg

18. החזרים במסנני Bragg Schechner ליזרים 10' - Bragg

19. החזרים במסנני Bragg Schechner ליזרים 10' - Bragg

20. החזרים במסנני Bragg Schechner ליזרים 10' - Bragg

21. החזרים במסנני Bragg Schechner ליזרים 10' - Bragg

22. lBragg מסנני Bragg Optical Isolator Optical Isolator: מכלול אופטי המונע החזרים Schechner ליזרים 10' - Bragg

23. תרגיל • סיב אופטי בעל ליבה עם n1 = 1,633 עובר הקרנה ליצירת מסנן בראג סיב-אופטי. • אורך הגל המוחזר הוא 1557 nm חשב את המרחק בין המישורים של התבנית • לקווי התבנית יש מקדם שבירה n1 = 1,634 חשב את גורם החזרה בבפגיעה דרך מישור תבנית • חשב את מספר המישורים הדרוש להחזר של 99.9% מהקרן הנכנסת • חשב את אורך הפילטר Schechner ליזרים 10' - Bragg

24. I n l lS l0 lL מקזזי דיספרסיה לפי Bragg Schechner ליזרים 10' - Bragg

25. מקזזי פיזור קרומטי DCG Dispersion Compensating Grating מסנן בראג מקזז פיזור כרומטי chirped Schechner ליזרים 10' - Bragg

26. Time delay l אורכי הגל הקצרים מוחזרים לפני אורכי הגל הארוכים עקרון הפעולה אורכי הגל הארוכים נכנסים יותר עמוק עד שמוחזרים Schechner ליזרים 10' - Bragg

27. מאמרים על תופעת Bragg Ultrafast laser-induced melting of glass Appl. Phys. A 79, 499–505 (2004) V. Koubassov et al. Abstract +Fig. 9 Chinese Chemical Letters Vol. 16, No. 4, pp 561-564, 2005 http://www.imm.ac.cn/journal/ccl.html Preparation of the Thermoplastic Starch/Montmorillonite Nanocomposites by Melt-intercalation Ming Fu HUANG, Jiu Gao YU*, Xiao Fei MA כל המאמר Acta Materialia 52 (2004) 3313–3322 X-ray diffraction measurement of residual stress in PZT thin films prepared by pulsed laser deposition Xuejun Zheng, Jiangyu Li, Yichun Zhou 5 העמודים הראשונים Schechner ליזרים 10' - Bragg

28. Schechner ליזרים 10' - Bragg

29. יחידות ומשמעות לציר y Schechner ליזרים 10' - Bragg

30. ספרות אחרי הנקודה עירבוב קבוצות Schechner ליזרים 10' - Bragg

31. n 3.6 0.2 - 1.0 % junction p n d nt sin qc = ni שקפים - 4548 לייזרים של מל"מ 6 –חשב את הזווית הקריטית עבור קרינה הנוצרת בתוך האזור הפעיל במקרה של לייזר homojunction heterojunction פרופיל מקדם השבירה Schechner ליזרים 10' - Bragg

32. 10 – תן ערכים לתכונות האופטיות וחשמליות של האזורים השונים עבור Quantum Wire Laser (מיספור האזורים כמו בדיאגרמה שהוצגה בשיעור) • בשקפים שלנו אין ציון של מספרי איזורים . • לא מצויין מאיזה חומר הלייזר בנוי. • איך מחשבים Eg   אם אין נתונים כמו רוחב • ה WELL מספר ה "n"  וכו. • מה זה עבירות לאורך גל של לייזר? קיר הבור קיר הבור + - חומר לוזר חומר בעל התנגדות גבוהה Schechner ליזרים 10' - Bragg

33. Quantum Well Lasers E GaAlAsGaAs GaAlAs d 10 nm קיר הבור (1) קיר הבור + - חומר לוזר (3) חומר בעל התנגדות גבוהה (2) Schechner ליזרים 10' - Bragg

34. Indirect Bandgap wavelenght, lmax Lattice Constant a0 [Anstrom] אורך הגל כתלות בקבוע הגביש Saleh and Teich p.550 Bandgap Energy (eV) Schechner ליזרים 10' - Bragg

35. 14 –  דיודת לייזר  מוזנת במתח של   1.9 V בזרם של  15 mA. היעילות האורית של הלייזר היא 50%.   אורך הגל של הלזירה הוא 0.9 mm. חשב את ההספק האורי של הלייזר. חשב את מספר הפוטונים ליחידת זמן הנפלטים מהדיודה. חישוב ההספק החשמלי P = IV = 1.9 x 15 x 10-3 = 28.5 mW ההספק האורי P0.9 mm = 14.25 mW = 14.25 mJ/s = (6.242x1018)(14.25x10-3) = 8.895 x 1016 4.186 x 107 erg/calorie; 4.186 J/calorie; 1 J = 6.242 x 1018 eV Eph = hn = hc/l = 1.24/l eV (l in mm) Eph = 1.24/0.9 = 1.38 eV/photon nph = (6.242 x1018)/1.38 = 4.5 x 1018 Schechner ליזרים 10' - Bragg
