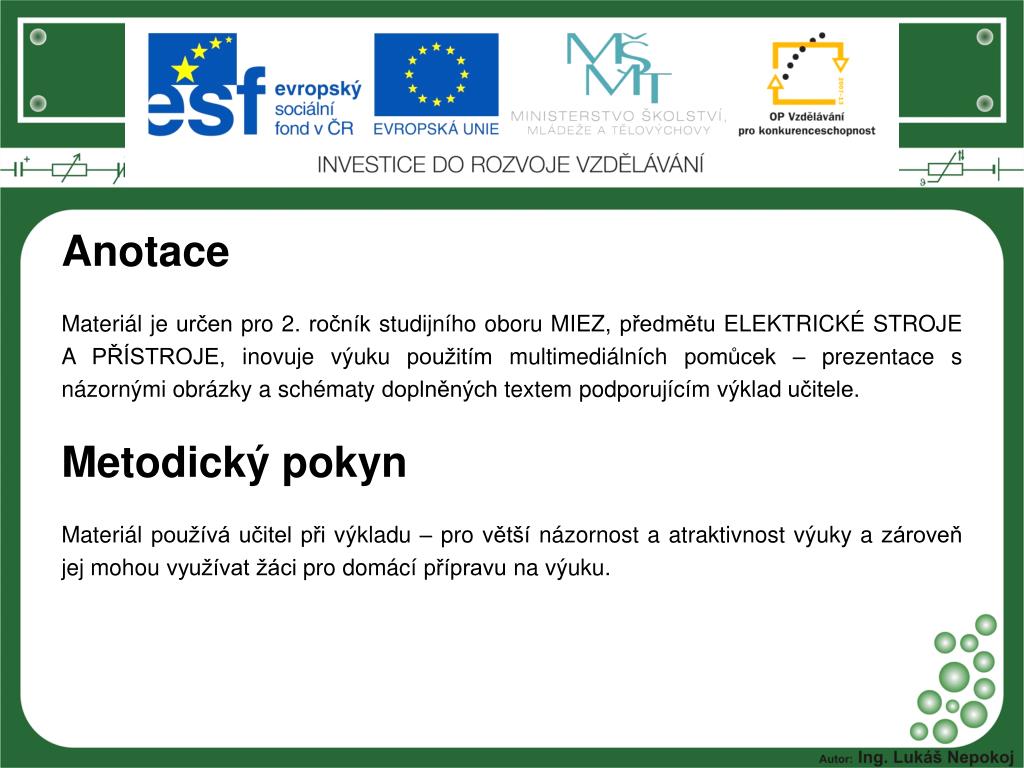

  1. Anotace • Materiál je určen pro 2. ročník studijního oboru MIEZ, předmětu ELEKTRICKÉ STROJE A PŘÍSTROJE, inovuje výuku použitím multimediálních pomůcek – prezentace s názornými obrázky a schématy doplněných textem podporujícím výklad učitele. • Metodický pokyn • Materiál používá učitel při výkladu – pro větší názornost a atraktivnost výuky a zároveň jej mohou využívat žáci pro domácí přípravu na výuku.

  2. STEJNOSMĚRNÁ DYNAMA • Dynamo s cizím buzením • Budicí vinutí není propojeno s vinutím kotvy. • Budicí vinutí je napájeno z vlastního zdroje. A1, A2 – vývody vinutí kotvy F1, F2 – vývody vinutí pro cizí buzení

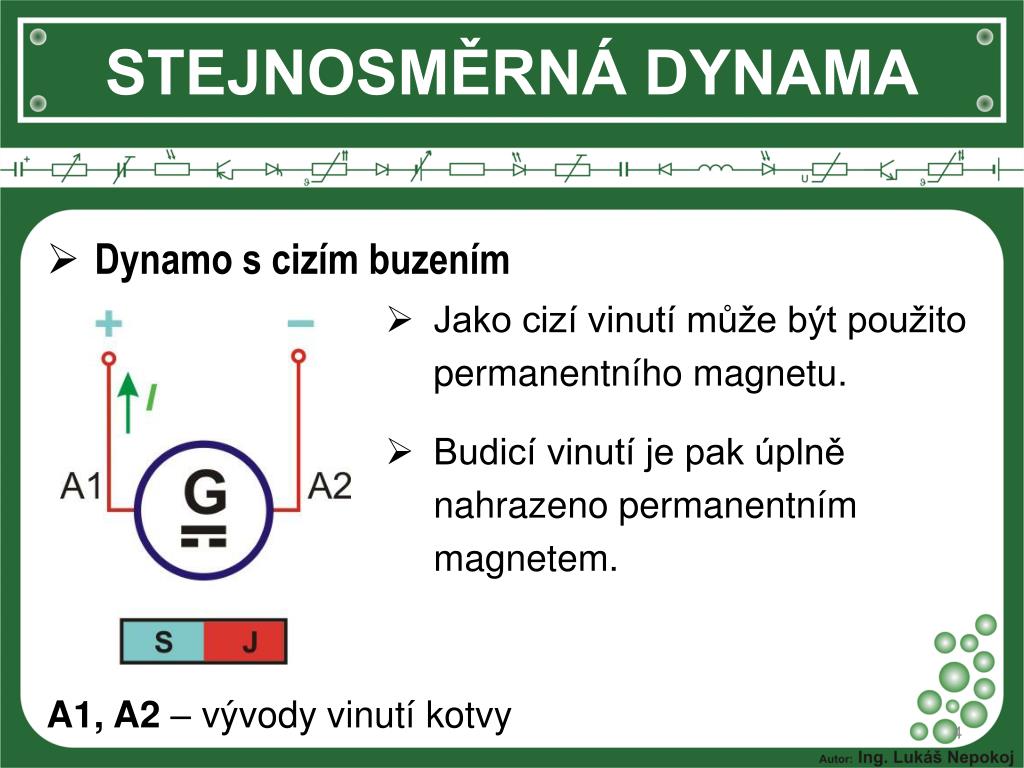

  3. STEJNOSMĚRNÁ DYNAMA • Dynamo s cizím buzením • Jako cizí vinutí může být použito permanentního magnetu. • Budicí vinutí je pak úplně nahrazeno permanentním magnetem. A1, A2 – vývody vinutí kotvy

  4. STEJNOSMĚRNÁ DYNAMA • Dynamo s cizím buzením – zatěžovací charakteristika • Při zatěžování klesá výstupní napětí dynama. • Úbytek napětí je dán odporem vinutí kotvy. • Na velikost výstupního napětí má vlivi budicí proud Ie.

  5. STEJNOSMĚRNÁ DYNAMA • Derivační dynamo • Budicí vinutí je připojené paralelně k vinutí kotvy. • Regulace proudu buzení probíhá pomocí proměnného rezistoru. E1, E2 – vývody vinutí derivačního buzení A1, A2 – vývody vinutí kotvy

  6. STEJNOSMĚRNÁ DYNAMA • Derivační dynamo • Při správném zapojení je dynamo schopno se samo nabudit a rozběhnout (díky zbytkovému magnetizmu se při rozběhu indukuje v kotvě napětí). • Při opačném zapojení vinutí se dynamo nenabudí a tím pádem nedodává el. energii.

  7. STEJNOSMĚRNÁ DYNAMA • Derivační dynamo – zatěžovací charakteristika • Napětí dodávané derivačním dynamem klesá se zatížením více než u dynam s cizím buzením. • Budicí proud Ie je možné regulovat pomocí rezistoru.

  8. STEJNOSMĚRNÁ DYNAMA • Kompaundní dynamo • Jedno budicí vinutí je připojené sériově a druhé budicí vinutí je připojené paralelně k vinutí kotvy. • Regulace napětí probíhá stejně jako u derivačního dynama – a to pomocí odporu zapojeného v paralelní větvi.

  9. STEJNOSMĚRNÁ DYNAMA • Kompaundní dynamo • Sériové budicí vinutí kompenzuje úbytek napětí vznikající při zatížení. Výsledná zatěžovací charakteristika pak se zatížením neklesá. (výstupní napětí není závislé na zatížení) • Tato dynama jsou nejpoužívanější, hlavně jako zdroj budicího proudu pro synchronní třífázové generátory.

  10. STEJNOSMĚRNÁ DYNAMA • OPAKOVÁNÍ: • Nakreslete zapojení a popište dynamo s cizím buzením. ..………………………………................................ • Nakreslete zapojení a popište derivační dynamo. ……………………..……………………………................... • Nakreslete zapojení a popište kompaundní dynamo. ………………………….................................................... • Nakreslete a popište zatěžovací charakteristiky jednotlivých druhů dynam. ...........................................

  11. STEJNOSMĚRNÁ DYNAMA • Vocabulary: separately-excited DC generator – dynamo s cizím buzením independent external source of DC current – nezávislý vnější zdroj proudu shuntwound DC generator – derivační dynamo compoundwound DC generator – kompaundní dynamo fieldwinding – budicí vinutí voltageoutput characteristic – zatěžovací charakteristika

  12. Použité zdroje • TKOTZ, Klaus a kol. PŘÍRUČKA PRO ELEKTROTECHNIKA. Praha: Europa-Sobotáles cz, s.r.o., 2006, ISBN 80-86706-13-3. • Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora.
