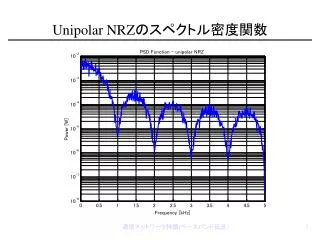

  1. Unipolar NRZのスペクトル密度関数 通信ネットワーク特論(ベースバンド伝送）

  2. Bipolar NRZのスペクトル密度関数 通信ネットワーク特論(ベースバンド伝送）

  3. Polar RZのスペクトル密度関数 通信ネットワーク特論(ベースバンド伝送）

  4. Bipolar RZのスペクトル密度関数 通信ネットワーク特論(ベースバンド伝送）

  5. アイパターン１ Unipolar NRZ ガウスノイズ LPF特性 通信ネットワーク特論(ベースバンド伝送）

  6. アイパターン２ Bipolar NRZ ガウスノイズ LPF特性 通信ネットワーク特論(ベースバンド伝送）

  7. Matched filter のインパルス応答 Polar RZ 通信ネットワーク特論(ベースバンド伝送）

  8. Matched filter のインパルス応答２ Manchester符号 通信ネットワーク特論(ベースバンド伝送）

  9. Raw 1.5 1 0.5 0 -0.5 -1 -1.5 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 -3 Time [sec] x 10 -3 x 10 Matched filter 1.5 1 0.5 0 -0.5 -1 -1.5 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 -3 Time [sec] x 10 Simple LPF 1.5 1 0.5 0 -0.5 -1 -1.5 0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 -3 Time [sec] x 10 アイパターン３ Polar NRZ Matched filter LPF (1kHzカットオフ) 通信ネットワーク特論(ベースバンド伝送）
