任务2　单片机控制单灯的亮灭 4学时

1.单片机内部结构的了解 2.单片机输入输出口的基本应用 5.单片机基本连接电路 3.伟福软件的作用及作用方法 4.编程器的作用及作用方法一．任务目标

二．任务要求 任务描述：用单片机控制一个LED发光二极管不断闪烁。

仿真演示

三．相关知识 (一)单片机的基本连线 89C51管脚图

89C51管脚 1、电源：单片机使用的是5V电源，其中正极接40引脚VCC，负极（地）接20引脚GND。 2、振蒎电路：在单片机内部已集成了振荡器，使用晶体振荡器，接18、19脚。只要买来晶振，电容，连上就可以了，按图1接上即可。 3、复位引脚(RST)：按图1中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。 4、 EA引脚：EA引脚接到正电源端。

(二) 单片机怎样控制灯的闪烁 1．将LED接到P1.0脚上 2．我们又怎样让P1.0变‘高’或变‘低’呢？ 3．怎样执行指令机器语言编程器 4．程序放在哪里程序存储器 5．让灯不断地闪烁

（三）单片机的程序和数据的存放 1．程序存储器只读程序存储器（ROM）EA的作用 2．数据存储器（1）内部数据存储器低128单元

内部数据存储器低128单元 • 低128单元是单片机的真正RAM存储器 1）寄存器区 2）位寻址区 • 用户RAM区

数据存储器 （2）内部数据存储器高128单元专用寄存器（Special Function Register）

（四）扩展知识 • (1)准双向口 P0、P1、P2、P3 • (2) P1口读引脚方式读锁存器方式

四、任务分析 1、硬件电路

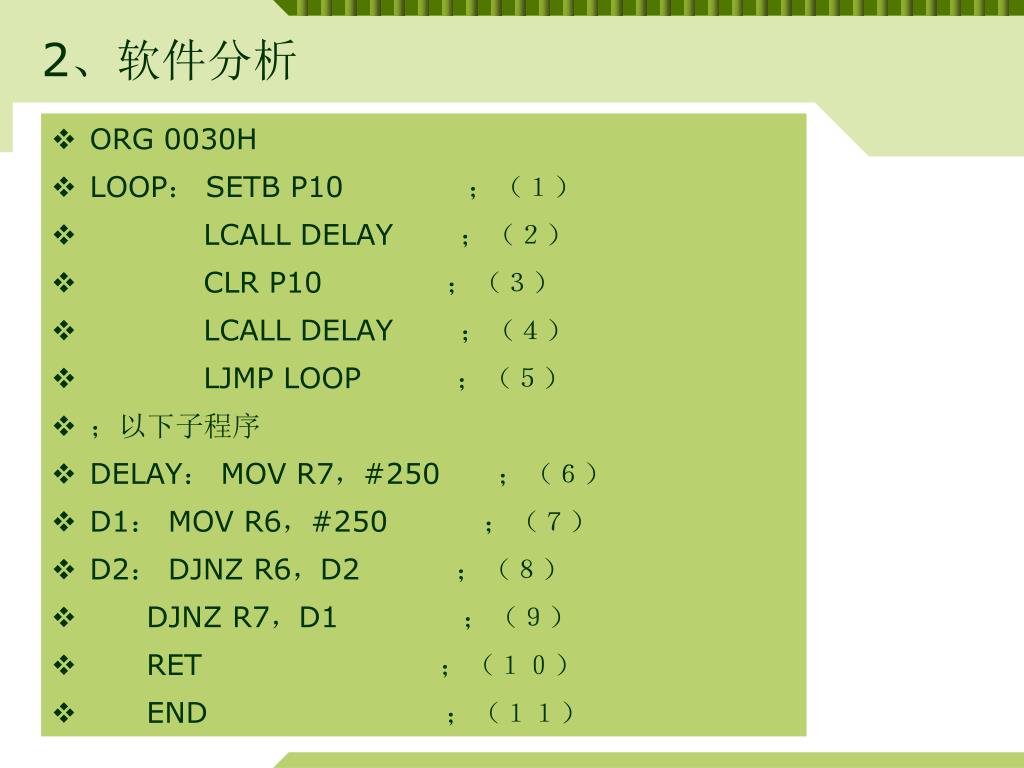

2、软件分析 • ORG 0030H • LOOP： SETB P10 　　　　；（１） • LCALL DELAY 　　；（２） • CLR P10 　　　　；（３） • LCALL DELAY 　　；（４） • LJMP LOOP 　　　；（５） • ；以下子程序 • DELAY： MOV R7，#250　　；（６） • D1： MOV R6，#250 　　　；（７） • D2： DJNZ R6，D2 　　　；（８） • DJNZ R7，D1 　　　　；（９） • RET 　　　　　　　　；（１０） • END 　　　　　　　　；（１１）

五．任务实施 • 1、在PROTEUS软件中按图搭接好电路； • 2、在伟福软件中编辑程序，进行编译，得到.HEX格式文件； • 3、将所得的HEX格式文件在PROTEUS中指定到MCU芯片中； • 4、运行仿真，观察仿真结果； • 5、PROTEUS中结果正常后，用实际硬件搭接并调试电路，通过编程器将.HEX格式文件下载到AT89C51中，通电验证实验结果。

六、任务总结 • 任务回顾 • 课后作业 • 思考题
