SİSTEM SEÇİMİ. Çevre sağlığı tesislerinin projeleri yapılırken bölgenin topografik durumu, iklim şartları, yağışların şiddet ve frekansları ve şehrin sosyo-ekonomik yapısı da göz önünde bulundurulur. SİSTEM SEÇİMİ.
E N D

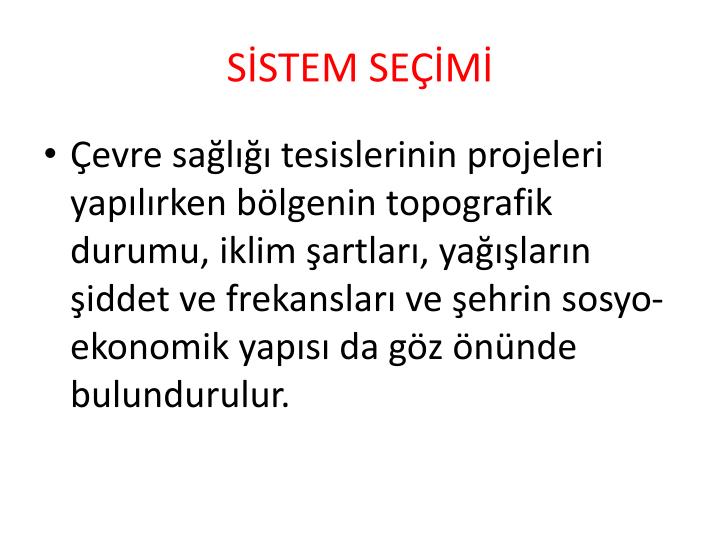

SİSTEM SEÇİMİ • Çevre sağlığı tesislerinin projeleri yapılırken bölgenin topografik durumu, iklim şartları, yağışların şiddet ve frekansları ve şehrin sosyo-ekonomik yapısı da göz önünde bulundurulur.
SİSTEM SEÇİMİ • Maliyet yönünden en uygun kanal şebekesi sisteminin seçimi için her iki sistemin kaba maliyetleri çıkarılmalıdır. Ancak bundan sonra en iyi sistem seçilebilir.
Genel olarak ayrık sistemin tercih edildiği durumlar şunlardır: • Kullanılmış su kanallarının bir noktada toplanma mecburiyetinin olması ve yağmur suyu kanallarının çeşitli noktalardan deşarj imkanlarının bulunması halinde
Genel olarak ayrık sistemin tercih edildiği durumlar şunlardır: Kullanılmış suların terfi edilmesi gerektiğinde Düz arazilerde kanalların derinde olması ve kazı maliyetinin artması halinde Kullanılmış su kanallarının yağmur suyu kanallarından daha küçük döşenmesi gerektiğinde
Genel olarak ayrık sistemin tercih edildiği durumlar şunlardır: Drenaj alanlarının, yağış sularını yüzeyden akıtabilecek derecede kısa ve dik olması halinde, Zeminin kazıyı zorlaştıracak derecede sert ve kayalık olması halinde, Mevcut kanalların sadece kullanılmış suları alabilecek kapasitede, fakat yağmur sularını alamayacak kadar küçük olması halinde,
Genel olarak ayrık sistemin tercih edildiği durumlar şunlardır: Mali imkanların ancak kullanılmış su kanallarını inşa etmeye kafi fakat büyük çaplı birleşik sitem kanallarının inşası için yetersiz olması halinde, Birleşik sistem kanal sularının binaların bodrum katlarını basma ihtimalinin fazla olması halinde
Genel olarak birleşik sistemin tercih edildiği durumlar şunlardır: • Hem yağmur sularının hem de kullanılmış suların terfi edilmesi gerektiğinde, • Kanal döşenecek caddelerin iki kanalı sığdırabilecek kadar geniş olmaması halinde
Genel olarak birleşik sistemin tercih edildiği durumlar şunlardır: • Gerekli düzenleme yapıları teşkil edilerek yağmur esnasındaki yağış sularının kanaldan alınıp yüzey sularına verilebilmesi ve kurak hava debisine eşit miktardaki kullanılmış suların diğer alıcı ortama veya tasfiye tesisine iletilebilmesi halinde
Genel olarak birleşik sistemin tercih edildiği durumlar şunlardır: • Mevcut yağmur suyu kanallarının debisi yanında maksimum kullanılmış su debisinin çok küçük olması ve kullanılmış suların bu kanallara bağlanmasının çevre sağlığı yönünden bir mahzuru bulunmaması halinde
Kanal şebekesine verilen şekiller • Bir yerleşim merkezinin kanal şebekesinin şekli, büyük ölçüde yerleşim merkezinin topografyasına bağlıdır.
Kanal şebekesine verilen şekiller • Şebekenin ucuza mal edilmesi, ileride kolayca büyütülebilmesi ve işletmenin kolaylaştırılması bakımından, kanalların kullanılmış suları en çabuk ve en kısa yoldan akıtacak şekilde düzenlenmesi gerekir.
Kanal şebekesine verilen şekiller • Tasfiye tesisinin ve terfi merkezlerinin yeri, suların alıcı ortama verildiği noktalar uygun olarak seçilmelidir.
Kanal şebekesine verilen şekiller • Başlangıç ve cadde kanallarının büyük çaplı kanallara bağlanmadan önce, kapasitelerinin mümkün olduğu kadar tamamının kullanılmasını temin edecek şekilde kanal şebekesi teşkil edilmelidir.
Bölgenin özelliklerine göre kanal şebekelerine verilebilecek şekiller şunlardır: • Ana kanalı sahile paralel kanal şebekesi • Katlı paralel kanal şebekesi • Dikey kanal şebekesi • Yelpaze şeklindeki kanal şebekesi • Radyal kanal şebekesi • Halka şeklindeki kanal şebekesi
Ana kanalı sahile paralel kanal şebekesi: . Bu şekil, deniz, göl veya nehir kenarındaki yerleşim merkezlerinde uygulanabilir. . Ana toplayıcı kanallar sahile paralel, tali toplayıcılar bunlara dik döşenir, cadde kanalları toplayıcılara dik bağlanır.
Ana kanalı sahile paralel kanal şebekesi: • Ayrık sistemde yağmur suları en kısa yoldan alıcı ortama verilir. • Nehrin şehri ikiye bölmesi halinde, nehir iki kenarında yer alan toplayıcılar, ters sifonla birleştirilerek tek kanalla tasfiye tesisine götürülür.
Ana kanalı sahile paralel kanal şebekesi: • Birleşik sistemde toplayıcı kanallar üzerinde teşkil edilen dolu savaklar yardımıyla savaklanan sular alıcı ortama verilir. • Ana toplama kanallarında sular tasfiye edildikten sonra alıcı suya verilir.
