Presentation Transcript
slide1

ABEL 프로젝트

SOC 연구실

최지호

원천관 339-2호

(zigprid@ajou.ac.kr/219-2390)

slide2

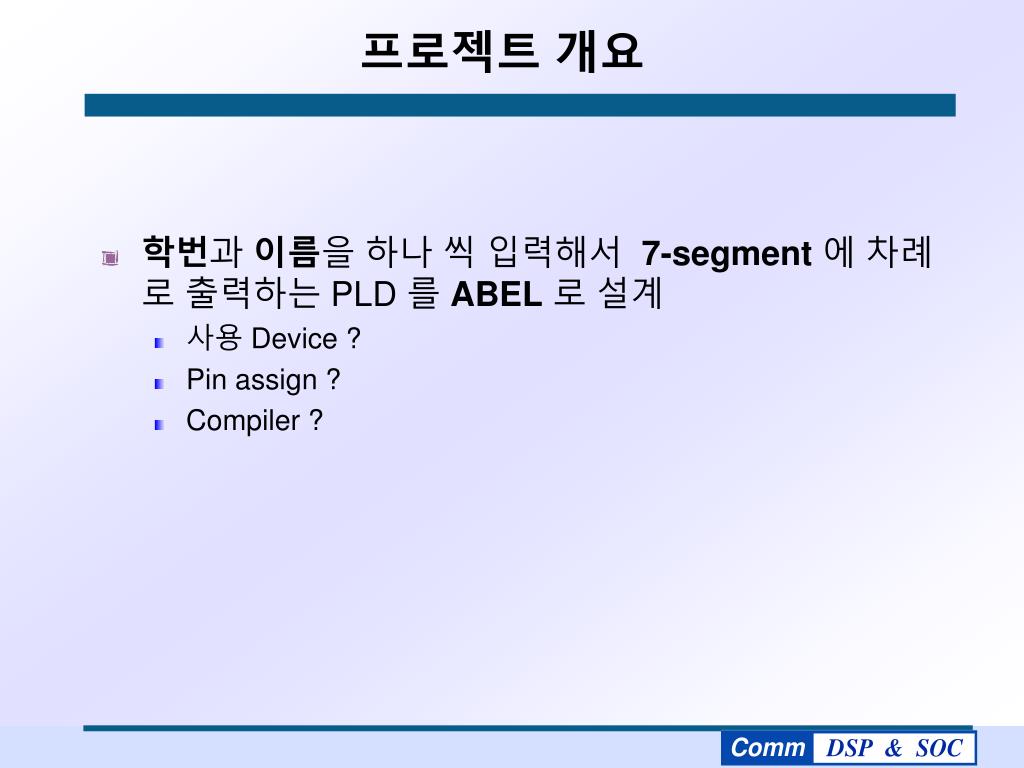

프로젝트 개요
  • 학번과 이름을 하나 씩 입력해서 7-segment에 차례로 출력하는 PLD 를 ABEL로 설계
    • 사용 Device ?
    • Pin assign ?
    • Compiler ?
slide3

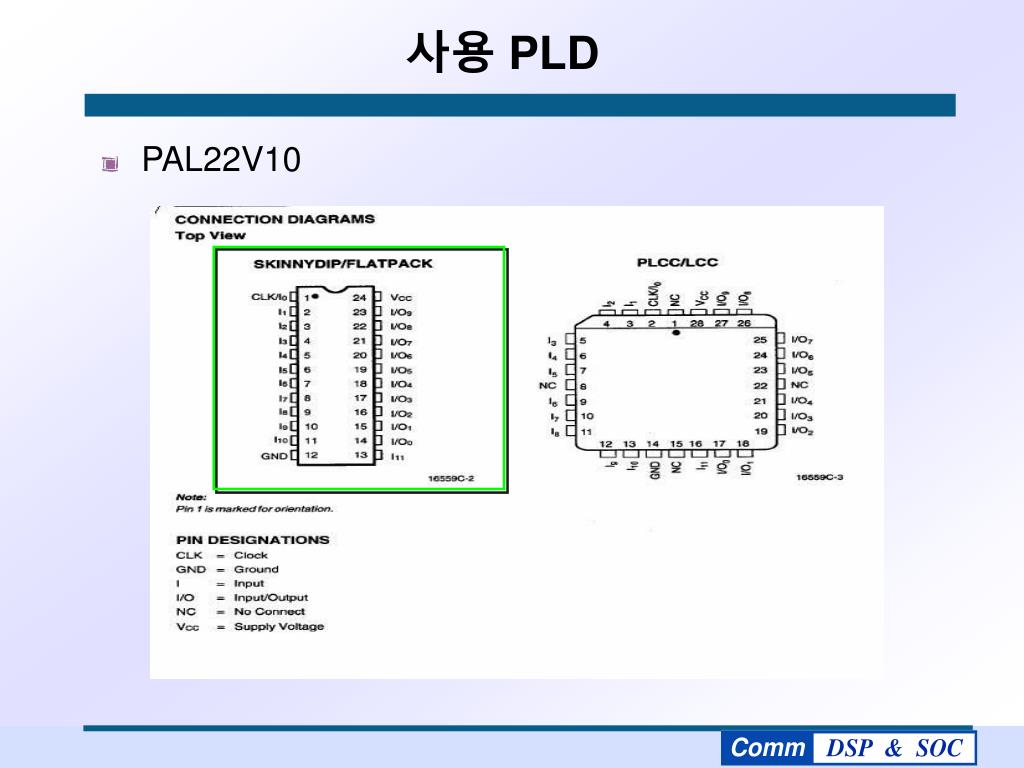

사용 PLD
  • PAL22V10
slide5

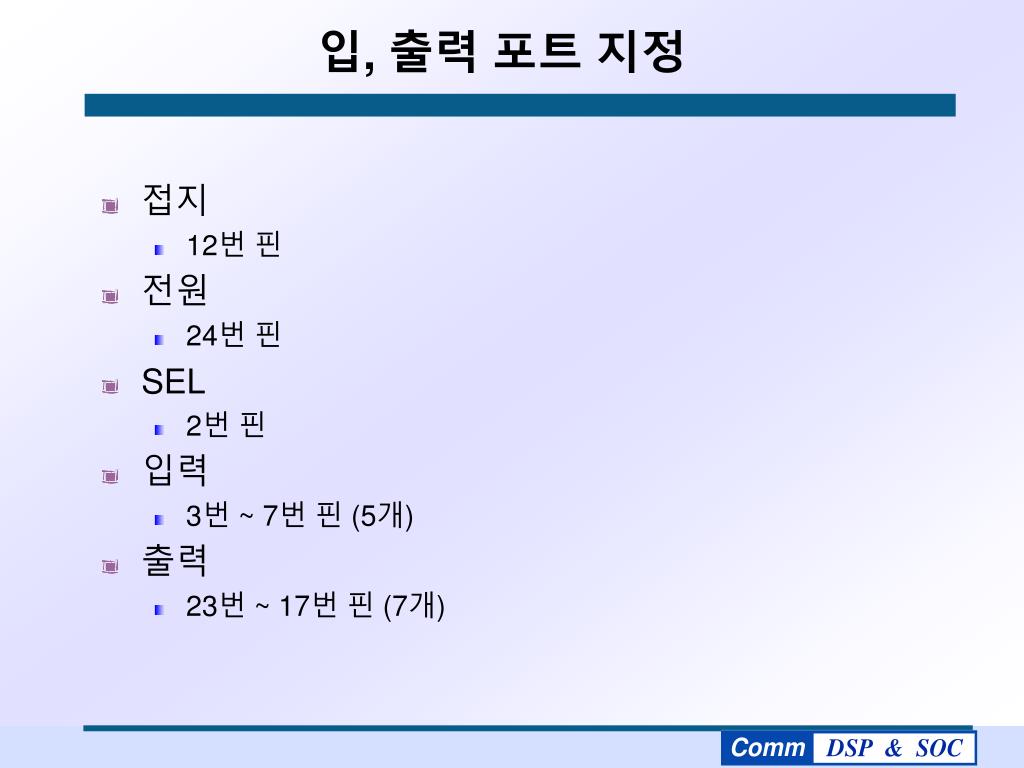

입, 출력 포트 지정
  • 접지
    • 12번 핀
  • 전원
    • 24번 핀
  • SEL
    • 2번 핀
  • 입력
    • 3번 ~ 7번 핀 (5개)
  • 출력
    • 23번 ~ 17번 핀 (7개)
i o pin assign
I/O pin assign 규칙 (준수 할 것)
  • 입력
    • 3번 ~ 7번 핀 (5개)
    • MSB: 3번 핀
    • LSB : 7번 핀
  • 출력
    • 23번 ~ 17번 핀 (7개)
    • MSB: 23번 핀
    • LSB : 17번 핀
slide7

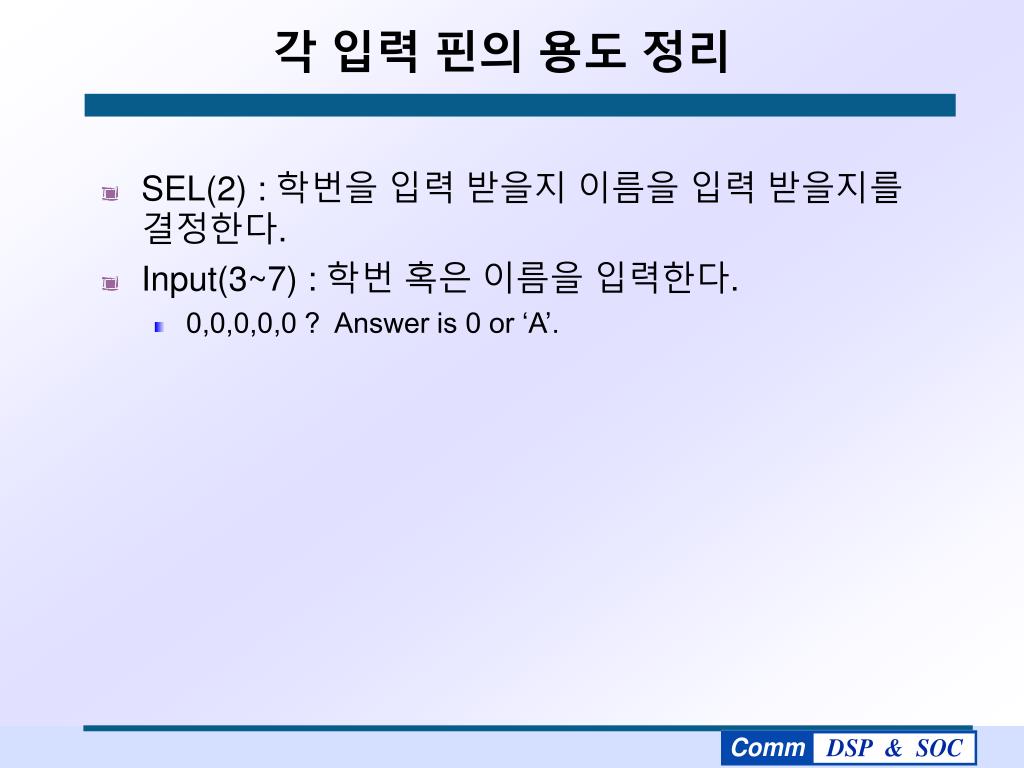

각 입력 핀의 용도 정리
  • SEL(2) : 학번을 입력 받을지 이름을 입력 받을지를 결정한다.
  • Input(3~7) : 학번 혹은 이름을 입력한다.
    • 0,0,0,0,0 ? Answer is 0 or ‘A’.
slide8
전체 설계 방법 (1)
  • select 로 assign 된 핀에 Low (‘0’) 신호가 들어 올 경우
    • ‘학번’을 입력 하는 것으로 인식한다.
    • 5개의 입력 핀에서 각각 1bit 신호를 받는다.
    • 입력 된 5bit 신호는 프로그래머가 설정한 7bit 신호로 변환된다.
    • decoding 된 신호는 7개의 output pin을 통해 1bit씩 각 각 출력 된다.
    • 7-segment 디자인을 참조하여 각각의 pin을 배치한다.
  • select 로 assign 된 핀에 High (‘1’) 신호가 들어 올 경우
    • ‘이름’을 입력 하는 것으로 인식한다.
    • 5개의 입력 핀에서 각각 1bit 신호를 받는다.
    • 입력 된 5bit 신호는 프로그래머가 설정한 7bit 신호로 변환된다.
    • decoding 된 신호는 7개의 output pin을 통해 1bit씩 각 각 출력 된다.
    • 7-segment 디자인을 참조하여 각각의 pin을 배치한다.

앞장에서

설정 한 대로

slide9
Example

if select = 0;

2

0

0

7

2

3

3

6

5

if select = 1;

H

G

A

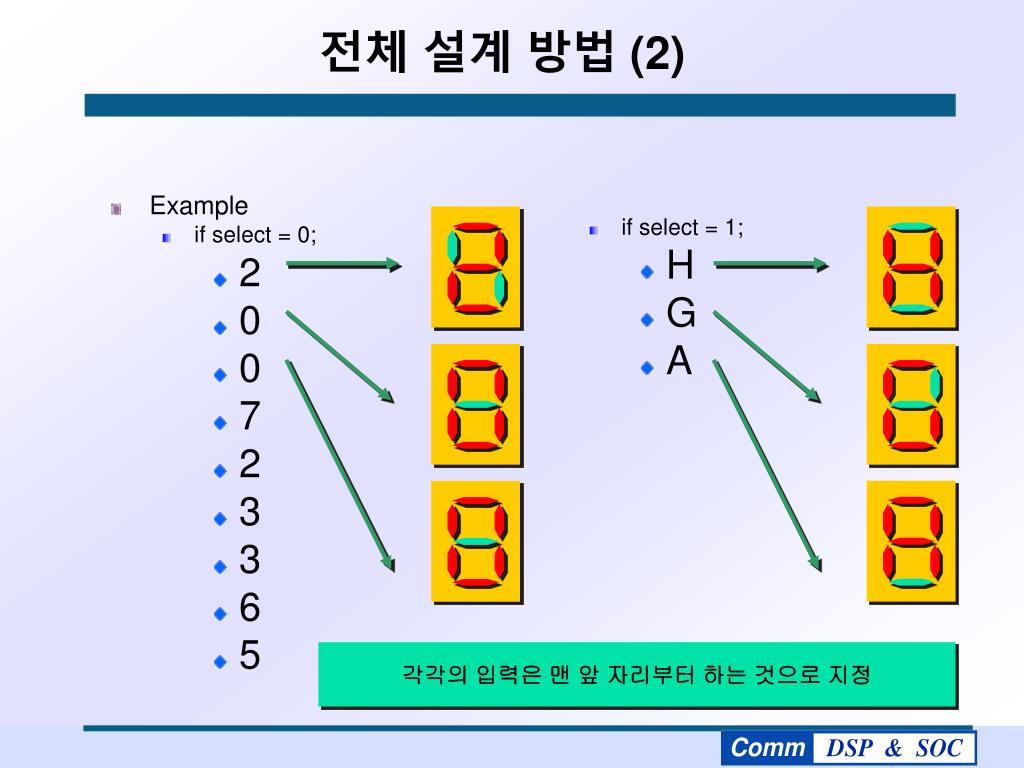

전체 설계 방법 (2)

각각의 입력은 맨 앞 자리부터 하는 것으로 지정

7 segment1

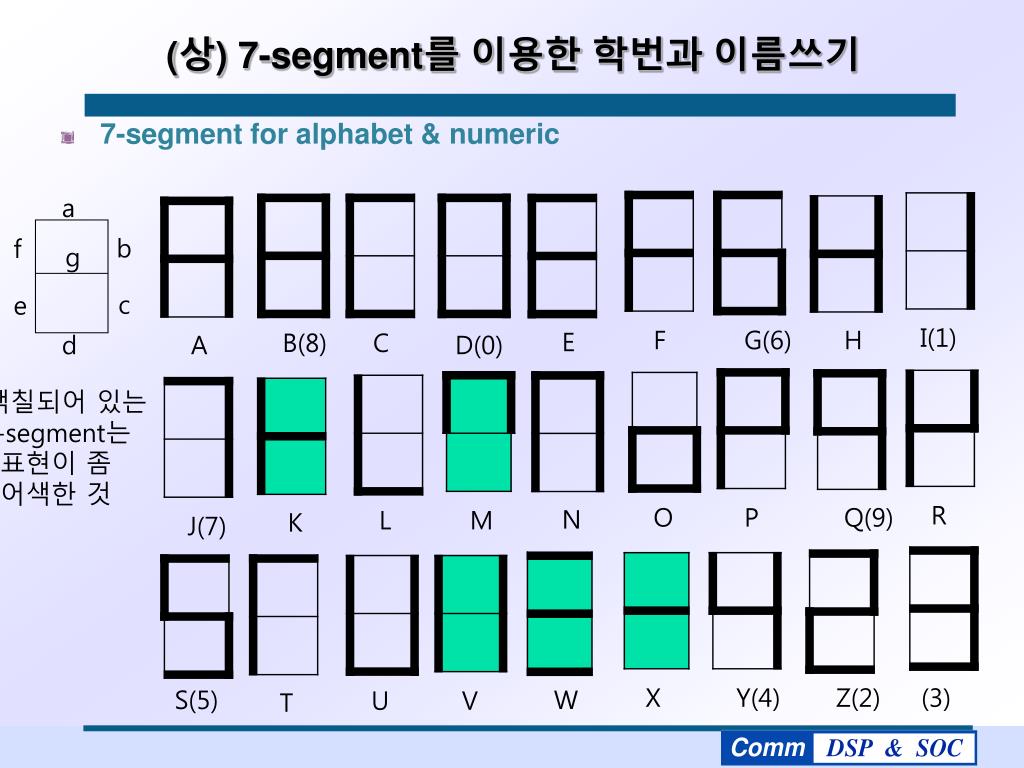

(상) 7-segment를 이용한 학번과 이름쓰기

7-segment for alphabet & numeric

a

b

f

g

c

e

I(1)

F

G(6)

H

E

B(8)

C

d

A

D(0)

  • 색칠되어 있는
  • 7-segment는
  • 표현이 좀
  • 어색한 것

R

O

P

Q(9)

N

L

M

K

J(7)

X

Y(4)

Z(2)

(3)

S(5)

W

U

V

T

slide11
규칙 정리
  • 각 입 출력의 핀 배열은 앞에서 정한 바에 따른다.
  • 7-segment connection은 앞에서 디자인 된 바에 따른다.
  • test-vector에 학번과 이름(이름은 이니셜 3자리)을 모두 적어준다.
  • 학번과 이름의 입력은 앞 에서부터 차례로 한다.
    • 200744324 -> 처음에 2 그 다음 0 이런 순서로..
    • 한민혁 -> 처음에 H 그 다음 M 그 다음 H
abel compiler

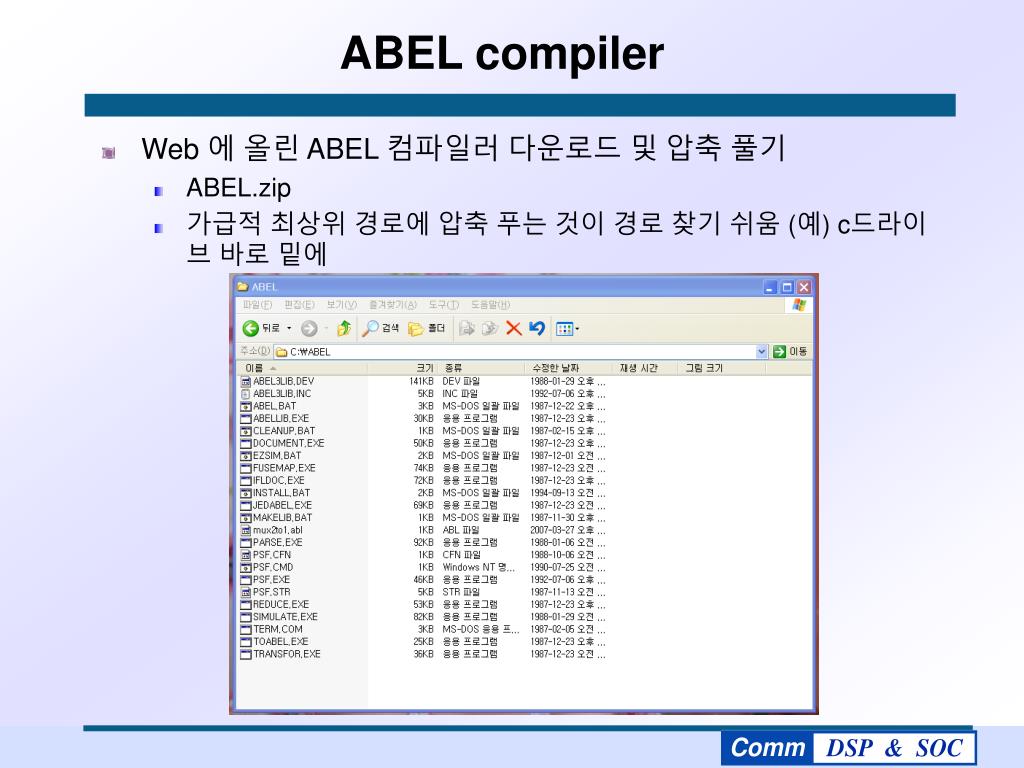

ABEL compiler
  • Web 에 올린 ABEL 컴파일러 다운로드 및 압축 풀기
    • ABEL.zip
    • 가급적 최상위 경로에 압축 푸는 것이 경로 찾기 쉬움 (예) c드라이브 바로 밑에
abel compiler1
ABEL compiler
  • 윈도우 시작 메뉴의 ‘실행’ 메뉴 실행  cmd 입력
  • 도스창에서 ABEL.zip 압축을 해제한 경로로 이동
    • “cd ..”입력 (한폴더 상위로 이동) “cd ..” 입력

 “cd ABEL”입력

(ABEL 폴더로 이동)

 “dir/w” 입력

(폴더에 있는 파일 display)

abel compiler2
ABEL compiler
  • 설계한 코드 컴파일
    • ABEL.BAT 배치 파일에 컴파일 설정을 해 놓았음
    • ABEL DeviceName  ABEL 확장자는 입력하지 않음
  • 컴파일 실행 결과
    • DeviceName.DOC
    • DeviceName.JED
    • DeviceName.LST
    • DeviceName.OUT
    • DeviceName.SIM

 5개 파일 생성

abel compiler3
ABEL compiler

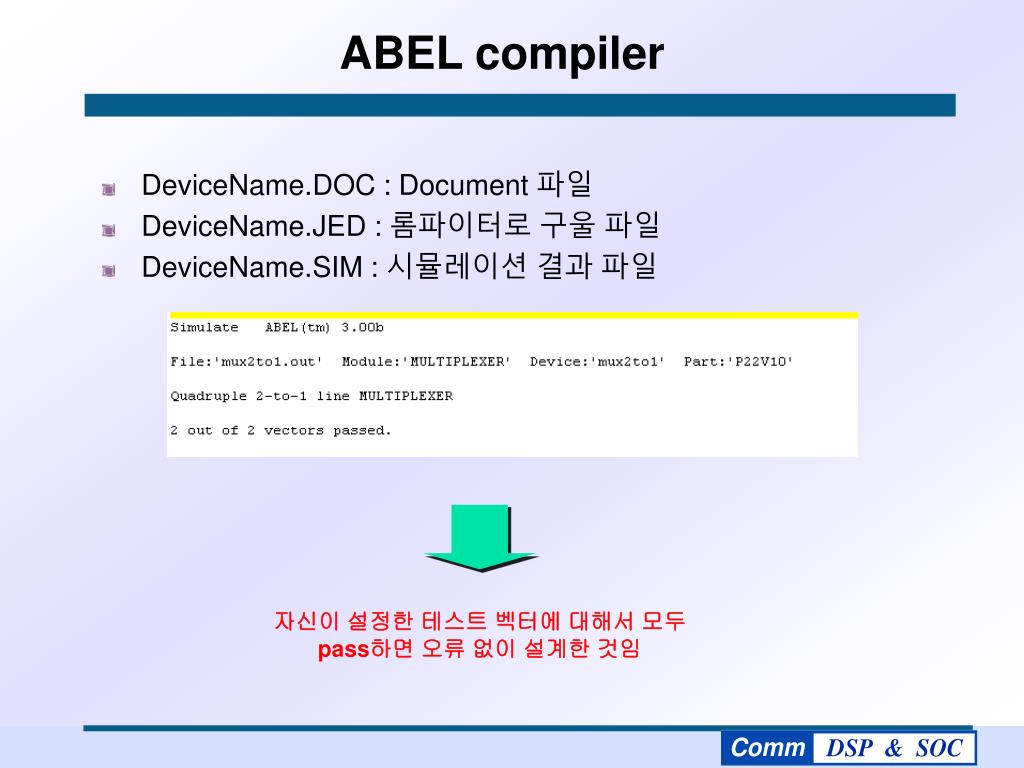

  • DeviceName.DOC : Document 파일
  • DeviceName.JED : 롬파이터로 구울 파일
  • DeviceName.SIM : 시뮬레이션 결과 파일

자신이 설정한 테스트 벡터에 대해서 모두 pass하면 오류 없이 설계한 것임

abel compiler4
ABEL compiler
  • 에러 발생
    • 5개의 파일이 모두 생성되지 않음
    • 아래와 같이 에러라고 표시됨
    • 구체적으로 어디에 에러가 났다고 표시해주는 경우도 있으나 단순히 에러라고만 표시하는 경우가 더 많음  직접 분석해서 찾아야 함
slide17

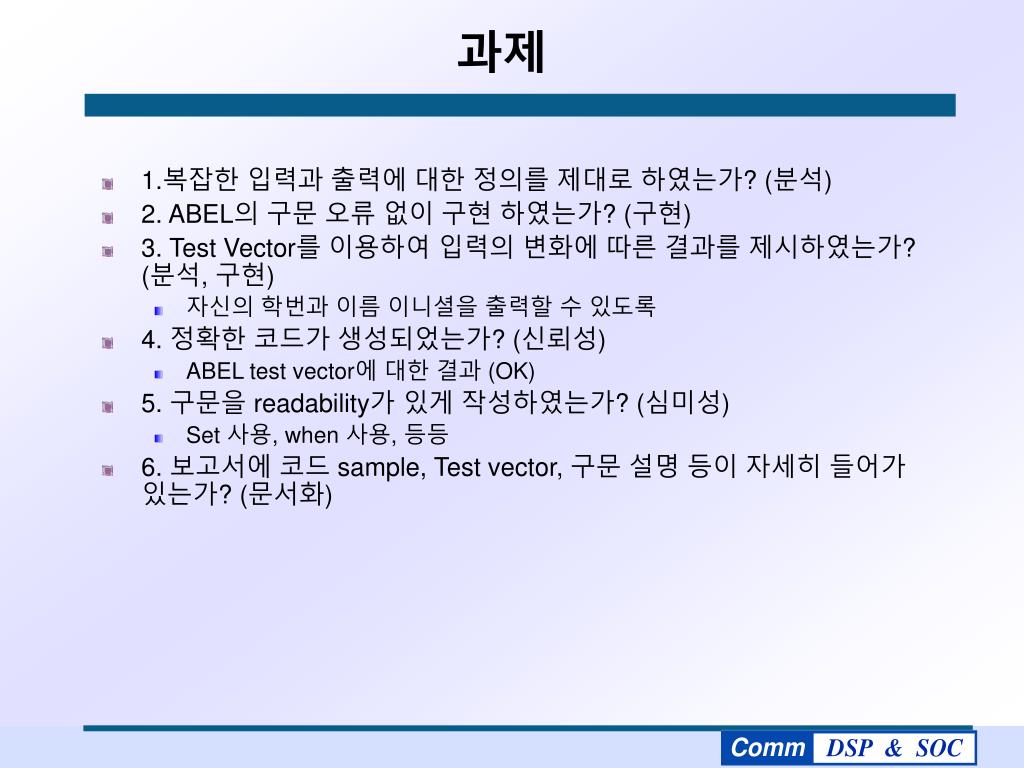

과제
  • 1.복잡한 입력과 출력에 대한 정의를 제대로 하였는가? (분석)
  • 2. ABEL의 구문 오류 없이 구현 하였는가? (구현)
  • 3. Test Vector를 이용하여 입력의 변화에 따른 결과를 제시하였는가? (분석, 구현)
    • 자신의 학번과 이름 이니셜을 출력할 수 있도록
  • 4. 정확한 코드가 생성되었는가? (신뢰성)
    • ABEL test vector에 대한 결과 (OK)
  • 5. 구문을 readability가 있게 작성하였는가? (심미성)
    • Set 사용, when 사용, 등등
  • 6. 보고서에 코드 sample, Test vector, 구문 설명 등이 자세히 들어가 있는가? (문서화)
slide18
과제
  • 기간: 12/1일 까지, deadline을 엄수하여야 함 (2일까지 늦게 제출하는 것은 받음 단 하루 지연에 -10점, 2일 이후 (12/3이후)는 받지 않음.
  • 과제 제출 방법: e-mail로 제출
  • 제출 서류: paper, 소스 코드와 컴파일 출력 파일을 zip하여 제출
  • File format: (1) StuNum_Name.zip
  • 문서 작업 : MS office 를 사용(2007 버전 제외), 문서에 소스코드를paste하고 설명을 작성 한 후, 시뮬레이션 결과를 캡쳐하여 paste할 것.
  • 조교 e-mail: zigprid@ajou.ac.kr
  • 카피 적발 시 쌍방 0점 처리.
  • 메일 제목은 반드시 [논리회로과제]로 시작, 보내는 메일은 ajou 웹 메일(ooooo@ajou.ac.kr) 사용 – 자동 필터 링 되도록 하기 위함. 규칙을 어길 시에 받는 불이익은 본인이 감수하여야 함.
    • [논리회로과제] 199922724_ 최지호 ABEL 프로그램 제출합니다.
    • 정상적으로 제출 시 12/2일 6시경 회신을 받게 됨.
