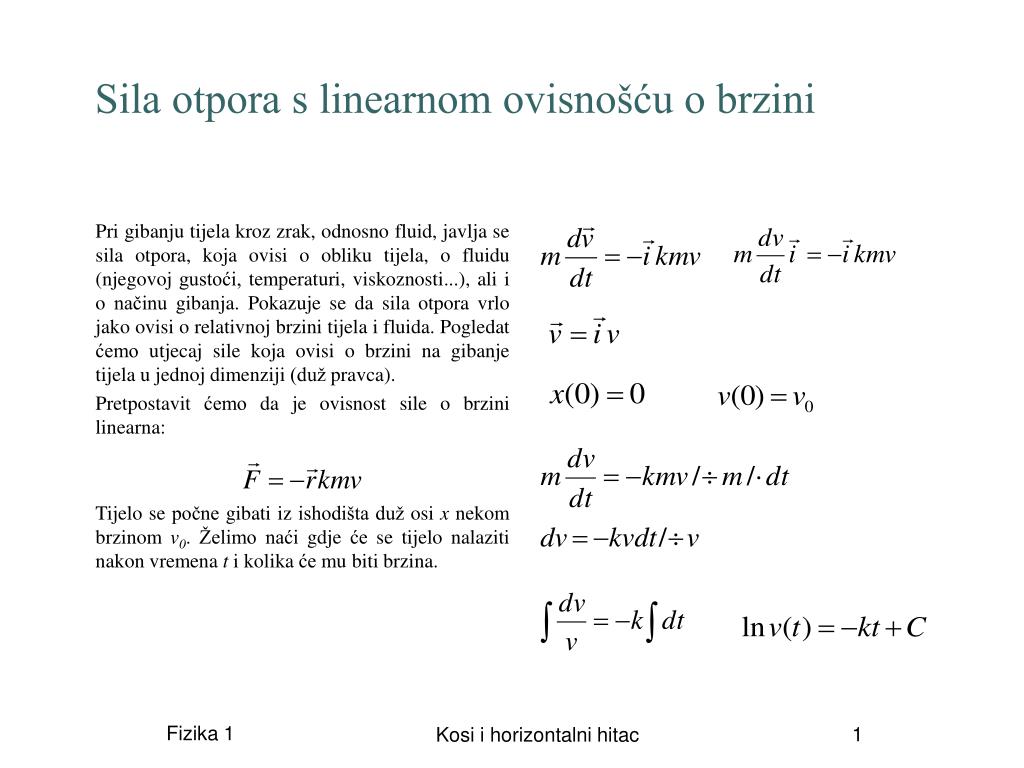

  1. Sila otpora s linearnom ovisnošću o brzini Pri gibanju tijela kroz zrak, odnosno fluid, javlja se sila otpora, koja ovisi o obliku tijela, o fluidu (njegovoj gustoći, temperaturi, viskoznosti...), ali i o načinu gibanja. Pokazuje se da sila otpora vrlo jako ovisi o relativnoj brzini tijela i fluida. Pogledat ćemo utjecaj sile koja ovisi o brzini na gibanje tijela u jednoj dimenziji (duž pravca). Pretpostavit ćemo da je ovisnost sile o brzini linearna: Tijelo se počne gibati iz ishodišta duž osi x nekom brzinom v0. Želimo naći gdje će se tijelo nalaziti nakon vremena t i kolika će mu biti brzina. Kosi i horizontalni hitac

  2. Sila otpora s linearnom ovisnošću o brzini Kosi i horizontalni hitac

  3. Kosi hitac - izvod Kosi hitac dobijemo kada bacimo tijelo „koso prema gore“ ili „koso prema dolje“ nekom brzinom, pod nekim kutom koji se dogovorno mjeri u odnosu na horizontalu. Kut  zove se kut elevacije. Kosi i horizontalni hitac

  4. Kosi hitac - izvod y(0) =0 Kosi i horizontalni hitac

  5. Kosi hitac Rješenja jednadžbi gibanja su: (jednoliko gibanje po pravcu) (jednoliko usporeno/ubrzano gibanje) Kosi i horizontalni hitac

  6. Kosi hitac Kosi i horizontalni hitac

  7. Kosi hitac – složeno gibanje y = f(x) Maksimalni domet xMje (druga) nultočka parabole (iz jednadžbe putanje izjednačavajući ordinatu y s 0): Maksimalna visina yM je (na najvećoj visini [tj. u tjemenu putanje] vertikalna komponenta brzine je 0): http://hyperphysics.phy-astr.gsu.edu/Hbase/traj.html#tra9 Kosi i horizontalni hitac

  8. Balističke krivulje Rješavamo kosi hitac sa silom otpora linearno proporcionalnom brzini, tj. (uz mali koeficijent otpora k dobijemo „nesmetani“ kosi hitac). Balističke krivulje za razne k: domet je veći što je k manji. Najveći domet daje „čisti“ kosi hitac bez sile otpora sredstva. Kosi i horizontalni hitac

  9. Balističke krivulje - izvod Sila otpora s linearnom ovisnošću o brzini + kosi hitac. Početni uvjeti ostaju isti!!! Kosi i horizontalni hitac

  10. Balističke krivulje - rješenje Kosi i horizontalni hitac

  11. Balističke krivulje Kosi i horizontalni hitac

  12. Horizontalni hitac Jednadžba krivulje za kosi hitac: Maksimalni domet: Može se pokazati da je maksimalni domet kosog hica za: Ako je kut elevacije =0˚, govorimo o horizontalnom hicu. Rješenja jednadžbe gibanja kosog hica: Uvrstimo =0˚ u rješenja jednadžbe gibanja kosog hica i dobijemo rješenja za horizontalni hitac: Kosi i horizontalni hitac
