redes informaticas
REDES INFORMATICAS
  • Es un conjunto de ordenadores y dispositivos conectados entre si para compartir información y recursos.
  • Los recursos que se pueden compartir en una red son: Discos duros, impresoras, etc. Además en una red podemos compartir la información de los programas y los datos que manejan los distintos usuarios.
componentes y funcionamiento
COMPONENTES Y FUNCIONAMIENTO
  • En tipos de redes o sistema de comunicación encontraremos los siguientes elementos de funcionamiento:
      • El emisor genera una señal
      • El codificador de esta señal, prepara la comunicación para que pueda viajar por la línea.
      • La línea es el medio de comunicación por donde viaja la línea.
      • El decodificador de la señal, recoge la señal y la vuelve a traducir para que el receptor la procese.
      • El receptor es el destinatario de la señal.
por extensi n
POR EXTENSIÓN
  • REDES DE ÁREA LOCAL (LAN): son las más frecuentes.
  • REDES DE ÁREA METROPOLITANA (MAN): son las que se extienden por toda la ciudad.
  • REDES DE ÁREA EXTENSA (WAN): son las de gran alcance, conectan países.
por propiedad
POR PROPIEDAD
  • REDES PÚBLICAS (INTERNET): permiten la comunicación y permiten compartir información.
  • REDESPRIVADAS (INTRANETS): redes restringidas al propietario.
  • REDES PRIVADAS VIRTUALES (EXTRANET): es un tipo de redes resultante de la interconexión de varias redes privadas entre sí.
por m todo de conexi n
POR MÉTODO DE CONEXIÓN
  • POR MEDIOS GUIADOS: en ellas la información viaja en ondas encapsuladas.
  • POR MEDIOS NO GUIADOS (INALÁMBRICAS): en ella la transmisión de la señal se realiza mediante antenas. La información también viaja en forma de onda electromagnética.
por relaci n funcional
POR RELACIÓN FUNCIONAL
  • REDES CLIENTE-SERVIDOR: en la red un servidor es el ordenador central, y el resto de ordenadores son los clientes o terminales. En estas redes el servidor se configura como una maquina destinada a dar servicio a las peticiones de los clientes.
  • REDES PUNTO A PUNTO: en estas redes todos los modos se comportan simultáneamente como clientes y como servidores.
por topologia
POR TOPOLOGIA
  • TOPOLOGÍA EN BUS: las redes en bus comparten un mismo canal de transmisión, llamado bus. Los extremos del bus se cierran como un terminador.
  • TOPOLOGIA EN ANILLO: es una red cerrada donde los equipos se sitúan como en la del bus, pero en forma de anillo cerrado, por lo que el cable no tiene terminadores.
  • TOPOLOGIA EN ESTRELLA: todos los ordenadores están conectados a un dispositivo especifico que se encarga de transmitir la información.
el modelo osi
EL MODELO OSI

Esta organización empezó a desarrollar un modelo conceptual para la conexión en red. El modelo ofrece un marco de trabajo que permite explicar el modo en que los datos se desplazan dentro de una red.

El modelo OSI divide en siete capas el proceso de transmisión de la información, de modo que cada capa se encarga de ejecutar una determinada parte del proceso.

medios de transmisi n guiados
Medios de transmisión guiados

No todas las redes son redes Ethernet, pero estas son las más utilizadas para construir redes Lan. Las Ethernet tienen adaptaciones que representan su velocidad de transmisión en MB/s.

Coaxial

De par trenzado

Tipos de cable Cableado estructurado

Fibra óptica

cable coaxial
CABLE COAXIAL

Los ordenadores se conectan al cable coaxial a través de los conectores BNC y conectores T.

El cable coaxial es el más resistente a las interferencias y a al atenuación de la señal que el cable de par trenzado.

Tiene desventajas propias de las redes en bus.

cable de par trenzado
CABLE DE PAR TRENZADO
  • Cable UTP en él se obtienen diferentes categorías (CAT1 y CAT2), que son válidas para telefonía. Los cables más utilizados para redes informáticas son de cuatro pares de hilos (CAT5 y CAT6).
  • Cable STP es una variante del UTP, es más segura en la transmisión.
instalaciones de cableado estructurado
Instalaciones de CABLEADO ESTRUCTURADO
  • El cableado estructurado sirve de soporte para las comunicaciones de una red de área local. Se basa en la utilización de par trenzado, en fibra óptica. El cableado estructurado tiene las siguientes ventajas:
  • Tiene un coste bastante económico.
  • Permite ampliar la red con facilidad.
  • Es fácilmente manipulable y fiable.
  • Es flexible si se realizan cambios de ubicación de ordenadores o teléfonos.
slide15

LA FIBRA ÓPTICA

  • Sus principales características son:
  • Su ancho de banda es muy grande
  • Es inmune totalmente a las interferencias electromagnéticas
  • Es segura. al permanecer el haz de luz confinado en el núcleo, no es posible acceder a los datos transmitidos por métodos no destructivos.
  • Tiene un coste elevado. Necesita usar transmisores y receptores mascaros que otros cables.
  • Los empalmes entre fibras son difíciles de realizar, lo que dificulta la reparación en caso de ruptura.
  • Los cables de fibra óptica son una alternativa a los coaxiales porque pueden soportar mayor capacidad de transmisión en menos espacio y con mas distancia.
medios de transmisi n no guiados
Medios de transmisión no guiados

Las redes de área local inalámbrico (WLAN) proporcionan un sistema de comunicación muy flexible al eliminar por completo la eliminación de cables.

tecnología Wi-Fi

Redes de área tecnología Bluetooth

local inalámbrica infrarrojos

microondas

slide17

TECNOLOGIA WI-FI

  • Es un sistema de envío de datos sobre redes computacionales que utilizan ondas de radio. Existen varios dispositivos que permiten interconectar elementos wi-fi:
  • los routers Wi-Fi son las que recibe la señal de la línea ofrecida por el operador de telefonía y efectúan el reparto de ésta entre los dispositivos de recepción wi-fi que se encuentran a su alcance.
  • los puntos de acceso funciona a modo de emisor remoto, es decir, en lugar donde la señal wi-fi no tiene suficiente radio.
slide18

TECNOLOGIA BLUETOOTH

Define un estándar global de comunicación inalámbrica mediante un enlace de radiofrecuencia.

El canal de comunicación es bastante mas lento que las wi-fi. Los dispositivos que normalmente utiliza esta tecnología se engloban en el sector de la informática personal.

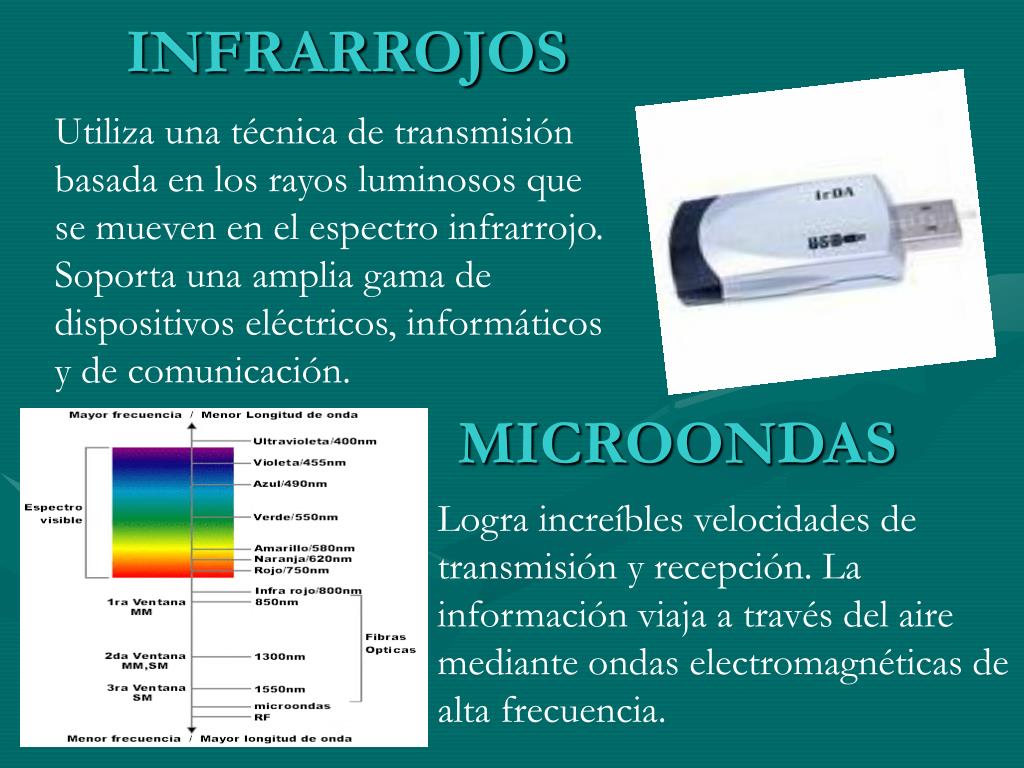

infrarrojos
INFRARROJOS

Utiliza una técnica de transmisión basada en los rayos luminosos que se mueven en el espectro infrarrojo. Soporta una amplia gama de dispositivos eléctricos, informáticos y de comunicación.

MICROONDAS

Logra increíbles velocidades de transmisión y recepción. La información viaja a través del aire mediante ondas electromagnéticas de alta frecuencia.

elementos de una red lan

CONCENTRADOR (HUB)

ELEMENTOS DE UNA RED LAN

CONMUTADOR (SWITCH)

BRIDGE (PUENTE)

REPETIDOR

MÓDEM

ROUTER (ENRUTADOR)

concentrador hub
CONCENTRADOR (HUB)

Es el dispositivo que centraliza el cableado de una red en estrella y constituye, así, el nodo central. El HUB recibe la señal de una estación de trabajo y la emite por sus diferentes puertos.

CONMUTADOR (SWITCH)

Hace la misma función que el HUB, pero de manera más eficiente, pues es capaz de reconocer qué puertos en ese momento tiene actividad y transmitir la señal sólo a éstos. Además también puede actuar como un dispositivo de interconexión de redes LAN.

slide22

BRIDGE (PUENTE)

  • Puede unir segmentos de trabajo LAN. Además puede dividir una red para aislar al tráfico o los problemas. Se pueden utilizar para:
  • Interconectar dos redes.
  • Extender la longitud de un segmento de red.
  • Reducir los cuellos de botella del tráfico resultantes de un número excesivo de equipos conectados.
  • Dividir una red sobrecargada en dos redes separadas, reduciendo así la cantidad de tráfico en cada segundo y haciendo que la red sea más eficaz.
  • Enlazar medios físicos diferentes como par trenzada y Ethernet coaxial.
repetidor
REPETIDOR

Es un dispositivo hardware encargado de amplificar o regenerar la señal de transmisión. Opera solamente de forma física para permitir que los bits viajen a mayor distancia a través de los medios

MÓDEM

Se ha dejado de la conexión directa por módem. Pero la modems se han adaptado a las nuevas tecnologías de transmisión.

router enrutador
ROUTER (ENRUTADOR)

Es un dispositivo hardware o software de interconexión de redes de computadoras. Interconecta segmentos de red o redes enteras, aunque éstas tengan distintas tecnologías especificaciones, siempre y cuándo utilicen el mismo protocolo. Sus funciones son:

  • Adapta la estructura de información de una red a otra.
  • Pasa la información de un soporte físico a otro.
  • Encamina la información por la ruta óptima.
  • Reagrupa la información que viene por rutas distintas.
tipos de conexi n a internet
TIPOS DE CONEXIÓN A INTERNET
  • Conexión por línea analógica RDSI.
  • Conexión por línea ADSL.
  • Conexión por cable de fibra óptica.
  • Conexión móviles (GSM, 3G y UMTS).
conexi n por l nea anal gica rtb
CONEXIÓN POR LÍNEA ANALÓGICA (RTB)

La conexión se efectúa mediante una llamada telefónica a la red RTB. Es necesario disponer de un módem analógico, que puede ser externo o interno. Tiene limitaciones en cuanto a velocidad y utilización de la línea.

CONEXIÓN POR LÍNEA RDSI

Es muy similar en su configuración a al analogía. La diferencia es que aprovecha la red digital de servicios integrados (RDSI). En este tipo de conexiones podemos utilizar tanto un módem RDSI como un router RDSI.

conexi n por l nea adsl
CONEXIÓN POR LÍNEA ADSL

Es una tecnología de alta velocidad. Permite transmitir simultáneamente voz y datos a través de la misma línea telefónica.

Dispone de dos canales de datos asimétricos, es decir, que no tienen la misma velocidad de transmisión de datos: la velocidad en el canal de recepción de datos es mayor que en el canal de envío de datos. Esta asimetría permite alcanzar mayores velocidades en el sentido ISP.

conexi n por cable de fibra ptica
CONEXIÓN POR CABLE DE FIBRA ÓPTICA

Además de la conexión a Internet, tienen la posibilidad de recibir servicios como televisión de pago, vídeo bajo demanda, etc.

Es una forma de conexión a la red que utiliza la señal de televisión a través de cableado de fibra óptica. Este servicio toma uno de los canales de la señal de televisión y lo utiliza para acceder a la Red.

La ventaja del uso de la línea de televisión es que el ancho de banda es mucho mayor. Se trata de una tecnología totalmente distinta, en la que, en lugar de establecerse una conexión punto a punto con el proveedor de acceso, se utilizan conexiones multipunto, en las cuales muchos usuarios comparten el mismo cable.

conexi n m viles gsm 3g y umts
CONEXIÓN MÓVILES (GSM, 3G Y UMTS)

La ventaja de este sistema es la movilidad, lo que lo hace muy interesante para los portátiles. Sólo se necesita un módem y cobertura de señal.

La conexión del 3G es bastante rápida, pero debido a su método de funcionamiento presenta el inconveniente de que no es frecuente mantener esas velocidades.

Los repetidores de telefonía móvil tienen un ancho de banda determinado, y éste tiene que compartirse con la telefonía móvil.

protocolos de comunicaci n
PROTOCOLOS DE COMUNICACIÓN
  • El protocolo TCP/IP.
  • La dirección IP.
  • La máscara de red.
  • Clases de direcciones IP.
  • Enrutamiento o puerta de enlace.
  • El servicio de resolución de nombres (DNS).
  • El servicio DHCP.
  • Servicios TCP con puerto fijo (mail, FTP,…).
  • El TCP/IP la red telefónica.
el protocolo tcp ip
EL PROTOCOLO TCP/IP

Este protocolo se ha convertido en el protocolo preferido de comunicaciones. La totalidad de las redes LAN lo usan y los sistemas operativos más difundidos lo incorporan como elemento fundamental de su estructura.

El TCP/IP se ha convertido en el estándar de comunicación más aceptado. Gracias a él, redes heterogéneas y con distintos sistemas operativos pueden comunicarse. Está formado por la unión de dos protocolos:

  • IP trabaja a nivel de red (nivel 3 modelo de OSI), y su función se mueve en el ámbito del direccionamiento y los puertos.
  • TCP trabaja a nivel de transporte (nivel 4 modelo de OSI), y está orientado al control de flujo y la conexión.
la direcci n ip
LA DIRECCIÓN IP

Una vez instalado el protocolo TCP/IP, cada nodo de una red debe estar identificado mediante una dirección IP exclusiva.

El número IP está formado por un conjunto de cuatro cifras decimales de un byte separadas por puntos.

LA MÁSCARA DE RED

En una red pueden crearse subredes. Para diferenciar los equipos que pertenecen a las distintas subredes de una LAN se utilizan las máscara de subred.

clases de direcciones ip
CLASES DE DIRECCIONES IP

Se han definido clases de direcciones IP para dar cabida a redes de distintos tamaños. Hay tres clases de direcciones IP que una organización puede recibir de parte de la ICANN:

  • clase A para los servidores de Internet.
  • clase B para las medianas o grandes empresas que poseen ordenadores por todo el mundo.
  • clase C para las redes LAN o intranet.
enrutamiento o puerta de enlace
ENRUTAMIENTO O PUERTA DE ENLACE

El Router y la pasarela tienen dos direcciones IP, una es para comunicarse con el resto de los nodos de la red Lan y la otra es la dirección IP obtenida del ISP. La configuración de ambas se llama IP Lan e IP WAN.

Los Router tienen integradas las funciones NAT de traducción de IP en su propio software interno.

Cando se utiliza un PC como pasarela se necesita configurar dentro de él un software que realice el trabajo de NAT y se denomina servidor proxy.

el servidor de resoluci n de nombres dns
EL SERVIDOR DE RESOLUCIÓN DE NOMBRES (DNS)

El DNS es un sistema parecido a la guía de teléfono. En lugar de recordar direcciones IP, podemos conectar con un host mediante su nombre DNS más sencillo. Este sistema tiene su aplicación más inmediata en Internet.

el servicio dhcp
EL SERVICIO DHCP

El DHCP es un protocolo de red que permite a los nodos de una red obtener sus parámetros de configuración IP auténticamente.

ELTCP/IP Y LA RED TELEFÓNICA

El TCP/IP no trabaja con líneas telefónicas. Para poder establecer la conexión TCP/IP con estas líneas

hay que utilizar un protocolo que enmascara los datagramas del TCP, y se llama encapsulamiento.

El protocolo más utilizado es el PPP.
