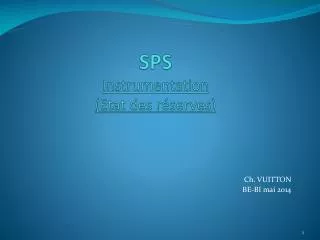

  1. SPSInstrumentation (Etat des réserves) Ch. VUITTON BE-BI mai 2014

  2. Les moniteurs dans le SPS • Instruments BI. Ex : -Ligne TDC2/TCC2 - Zone d’extraction (LSS2) • Nos interventions. • Documentation. • Etat des reserves.

  3. Instruments BI 2 TYPES: - statiques (BPxx, BCT, BLM,etc.) (TBIU-TBID) - motorisés (BTV, BSGvh, BSI, BBS, BSM, BWS, Bxx, etc.) Cas particulier dans la zone d’extraction en LSS2: Les moniteurs BSG, BBS sont solidaires de l’ensemble groupe de pompage et doivent être étuvés.

  4. BI BBS BTV BSPH

  5. INTERVENTION BI-ml • INSTALLATION. • MAINTENANCE. • REPARATION.

  6. Dans TDC2/TCC2 Près de 40 moniteurs installés, 32 sur la ligne fscx et 6 sur les 3 targets (TBIU, TBID)

  7. Zone d’extraction LSS2

  8. Nos Interventions 1 . Installation Matériel neuf ou rénové. 2. Maintenance Sur les motorisations ou les modules électriques 3. Réparation -motorisation ou module électrique (échange standard du moteur, de vis à billes ou de roulements…) Ces interventions se font in situ. Contrainte: travail en milieu radioactif. - tête de mesure du détecteur (changement du fil pour BWS, reparation ou changement d’une grille sur un BSG, remplacement de fils sur un Sem, etc.) Contrainte: mise à la PA du secteur. 4. Echange standard d’un ensemble moniteur Contrainte: mise à la PA + travail en milieu radioactif.

  9. Documentation • Dossier de plans (classeurs) • CDD: En utilisant le document de F. Galleazzi, No. EdmsXXXXXXXX Ex. № lusur le plan 8051.1524.0 =>CDD SPS8051001524 • Base de données (Michel Sillanolli) G:\Divisions\SL\DIV_SL\BI\PM\Michel\Public\Inventaire

  10. Etat des réserves 1. Ensembles complets Bat. 879, 954, 955 • Matériel neuf ou retiré d’autres lignes, révisé et non révisé. - Moniteurs neufs ou non radioactifs dans le bat 879 -Moniteursradioactifsdans les bat. 954 et 955

  11. Bat. 879

  12. Bat. 954

  13. 2. Motorisations

  14. 3. Eléments mécaniques -roulements -vis à billes -moteurs -modules électriques (prévu pour 2014)

  15. 4. Têtes de mesures (Bat 865)

  16. 5. Module de pompage ZS, MSE, MST A la demande du groupe TE-ABT , ilestprévude faire unerénovationde tous les modules de pompagede réserve. Travail prévupour 2014/2015.

  17. Conclusion • Les instruments sontfiables. • Côté chassis, enceinte à vide. Ok • Ensemble motorisation. Ok • Têtes de mesures: un inventaireestnécessaire. (on sait déjà qu’ilfautrefaire des BSI, BSPhv, Bias, Bxx, ... La renovation des TACX estpassée par là...) • Elémentsmécaniques: suivipériodique.
