Presentation Transcript

  1. Rys. 1 Szafa metalowa na odzież WP2-40

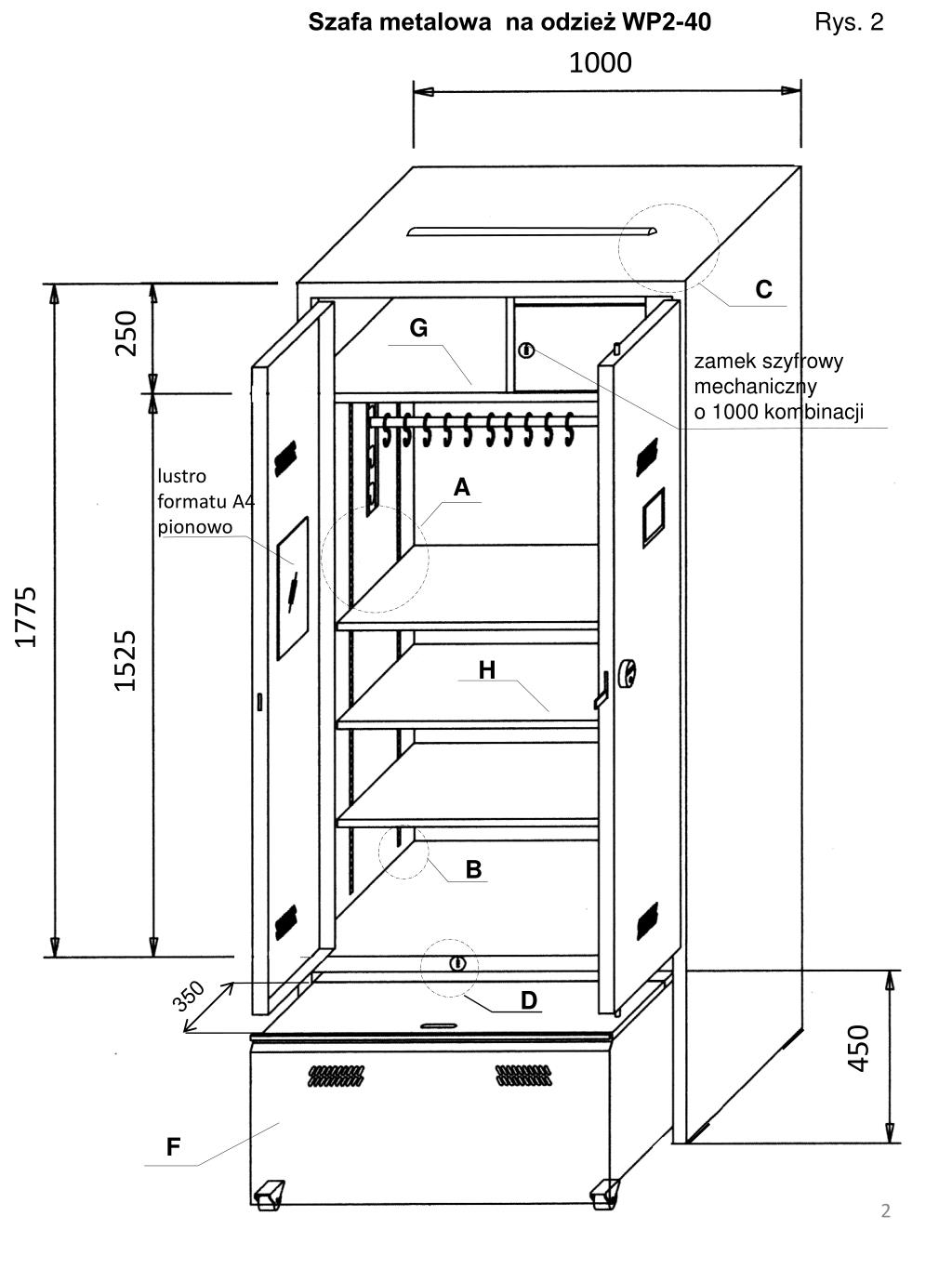

  2. Rys. 2 Szafa metalowa na odzież WP2-40 1000 C G 250 zamek szyfrowy mechaniczny o 1000 kombinacji lustro formatu A4 pionowo A 1775 1525 H B 350 D 450 F

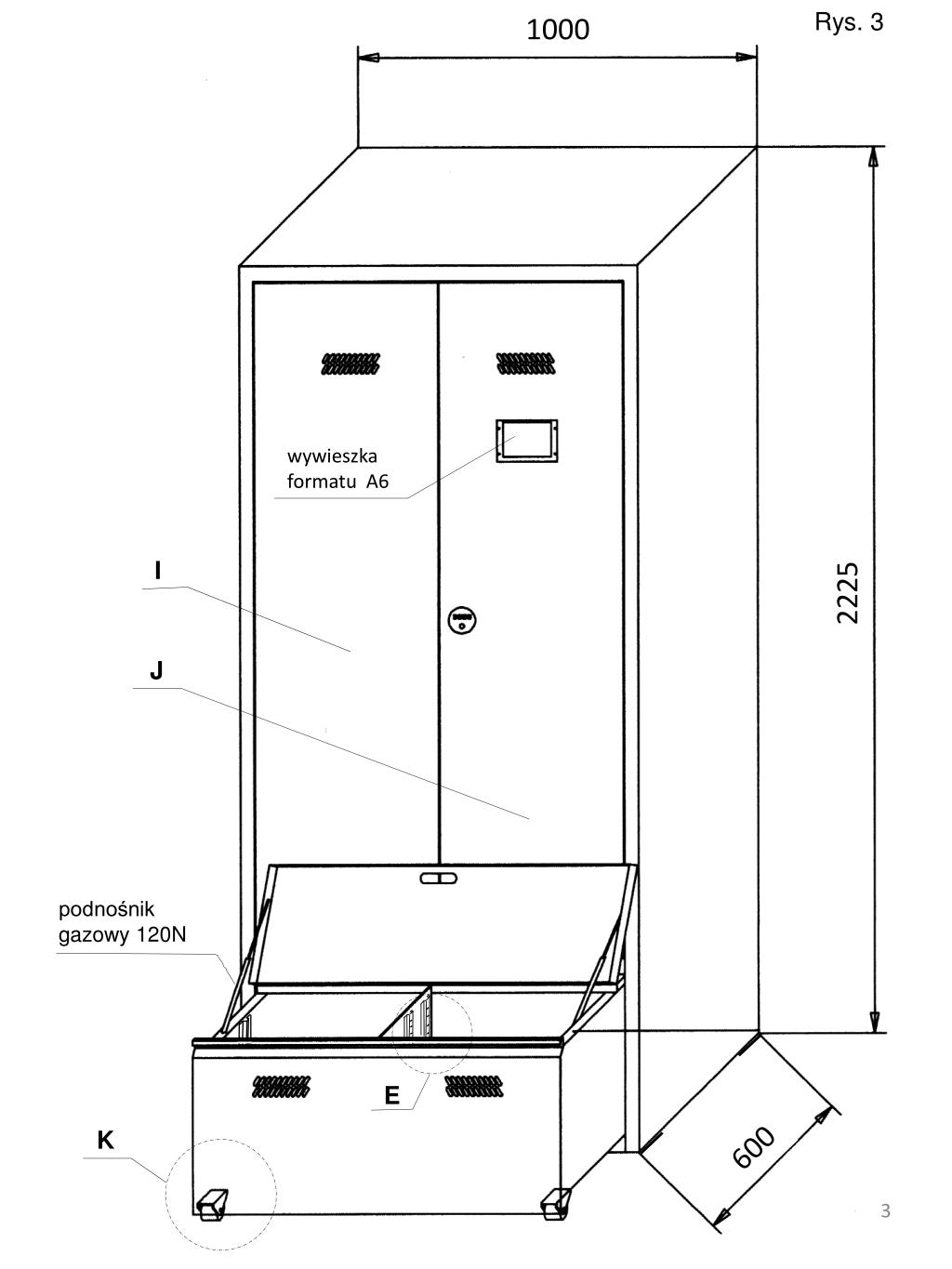

  3. Rys. 3 1000 wywieszka formatu A6 I 2225 J podnośnik gazowy 120N E K 600

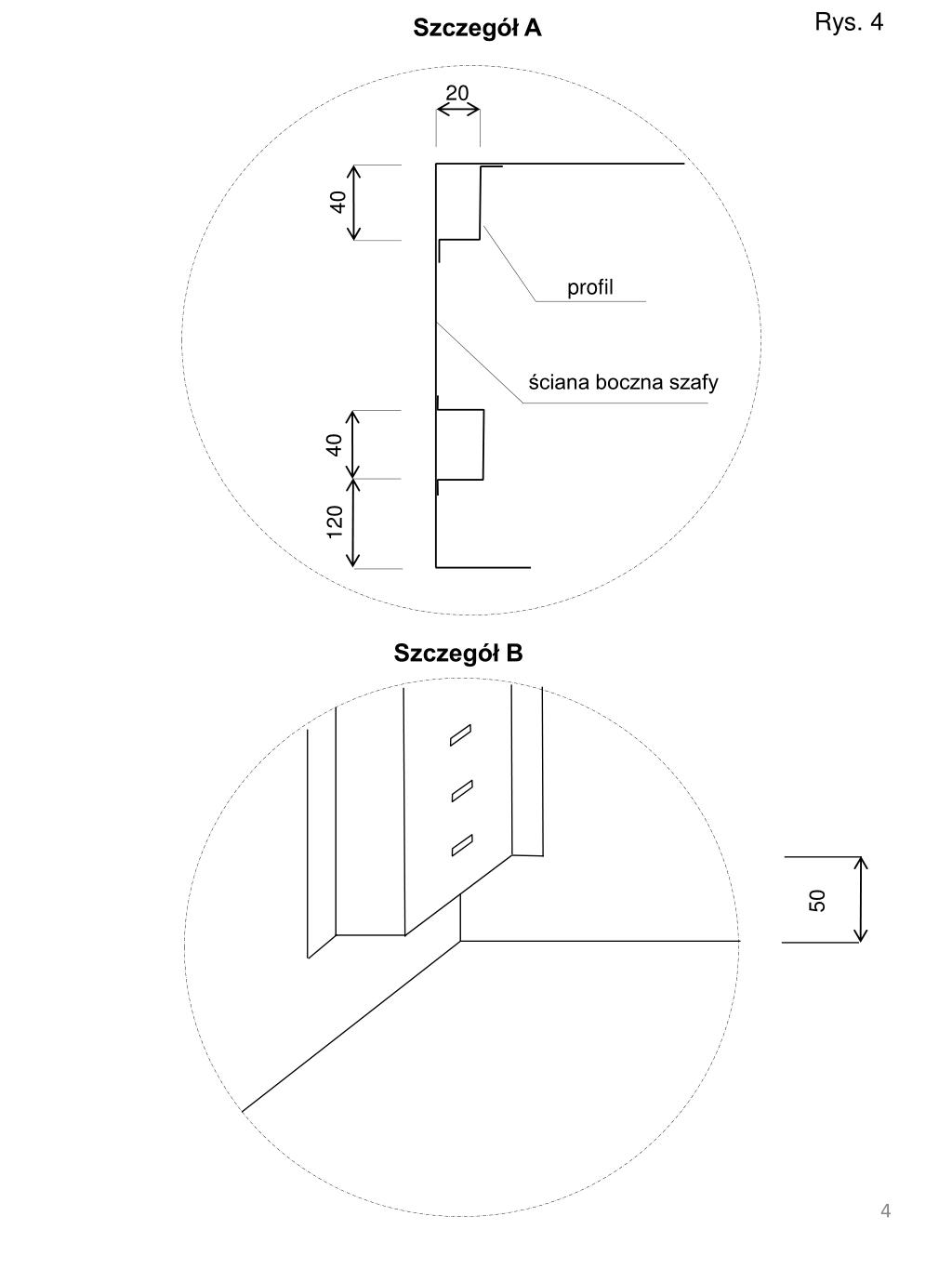

  4. Rys. 4 Szczegół A 20 40 profil ściana boczna szafy 40 120 Szczegół B 50

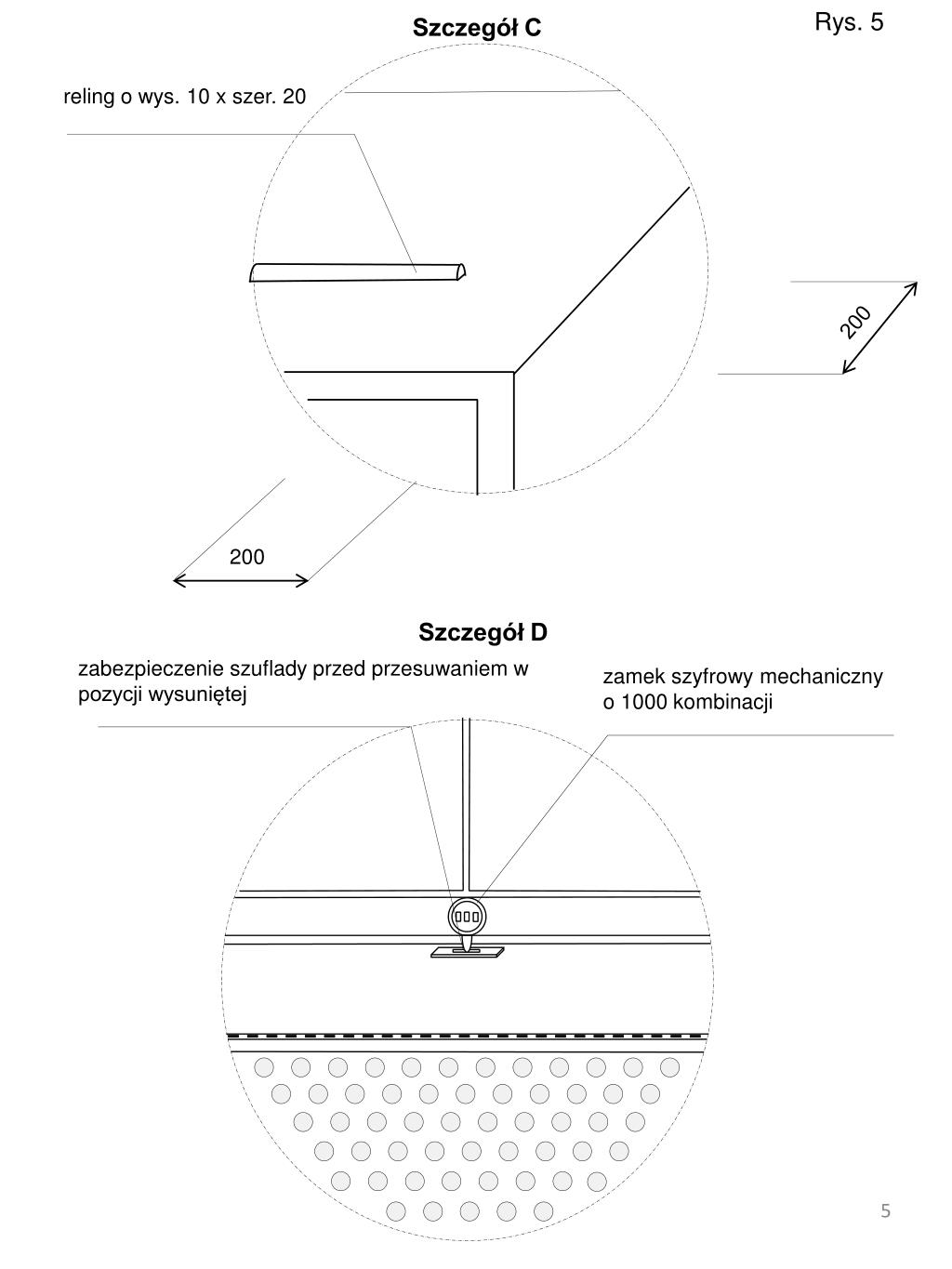

  5. Rys. 5 Szczegół C reling o wys. 10 x szer. 20 200 200 zabezpieczenie szuflady przed przesuwaniem w pozycji wysuniętej Szczegół D zamek szyfrowy mechaniczny o 1000 kombinacji

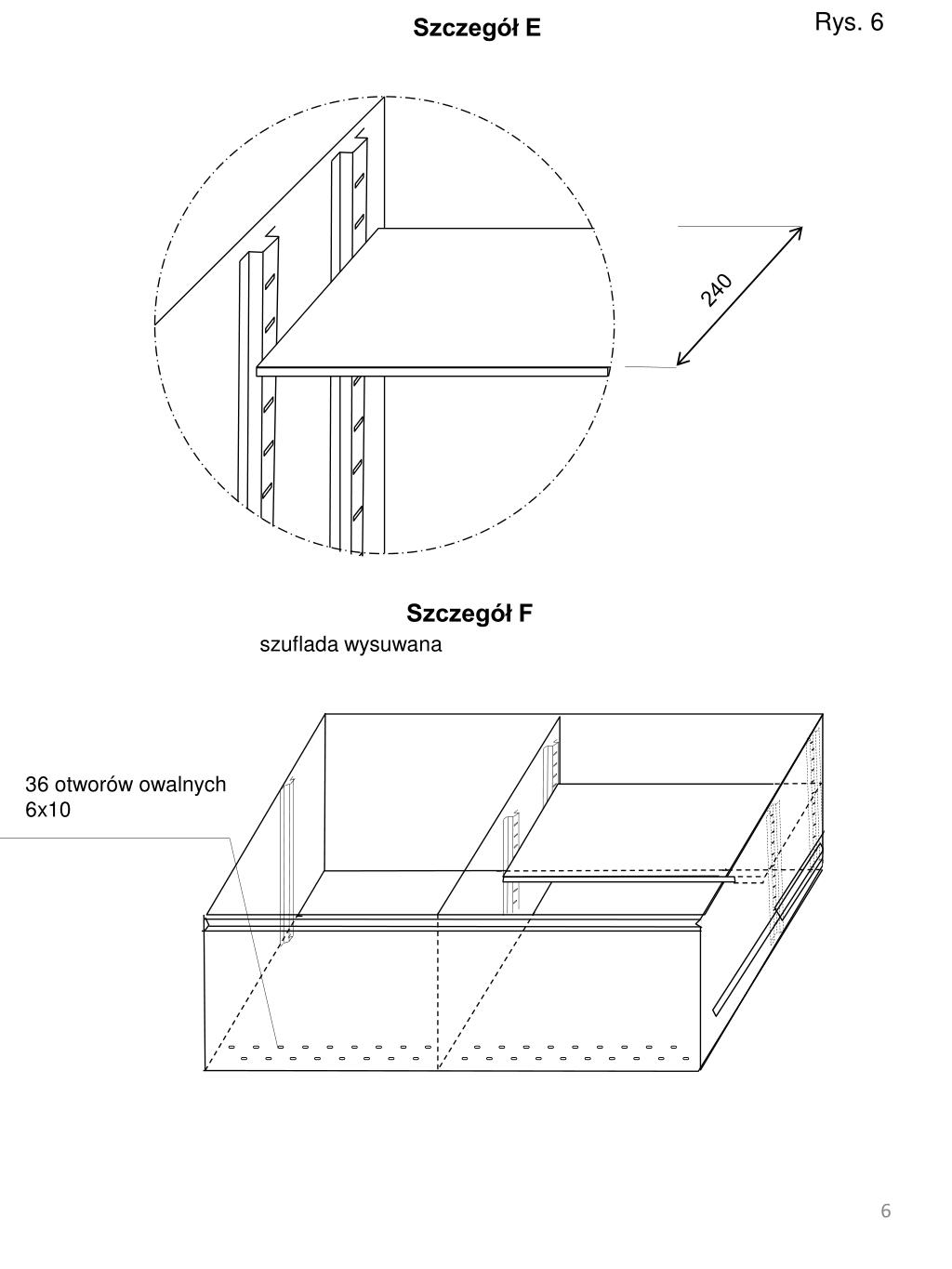

  6. Rys. 6 Szczegół E 240 Szczegół F szuflada wysuwana 36 otworów owalnych 6x10

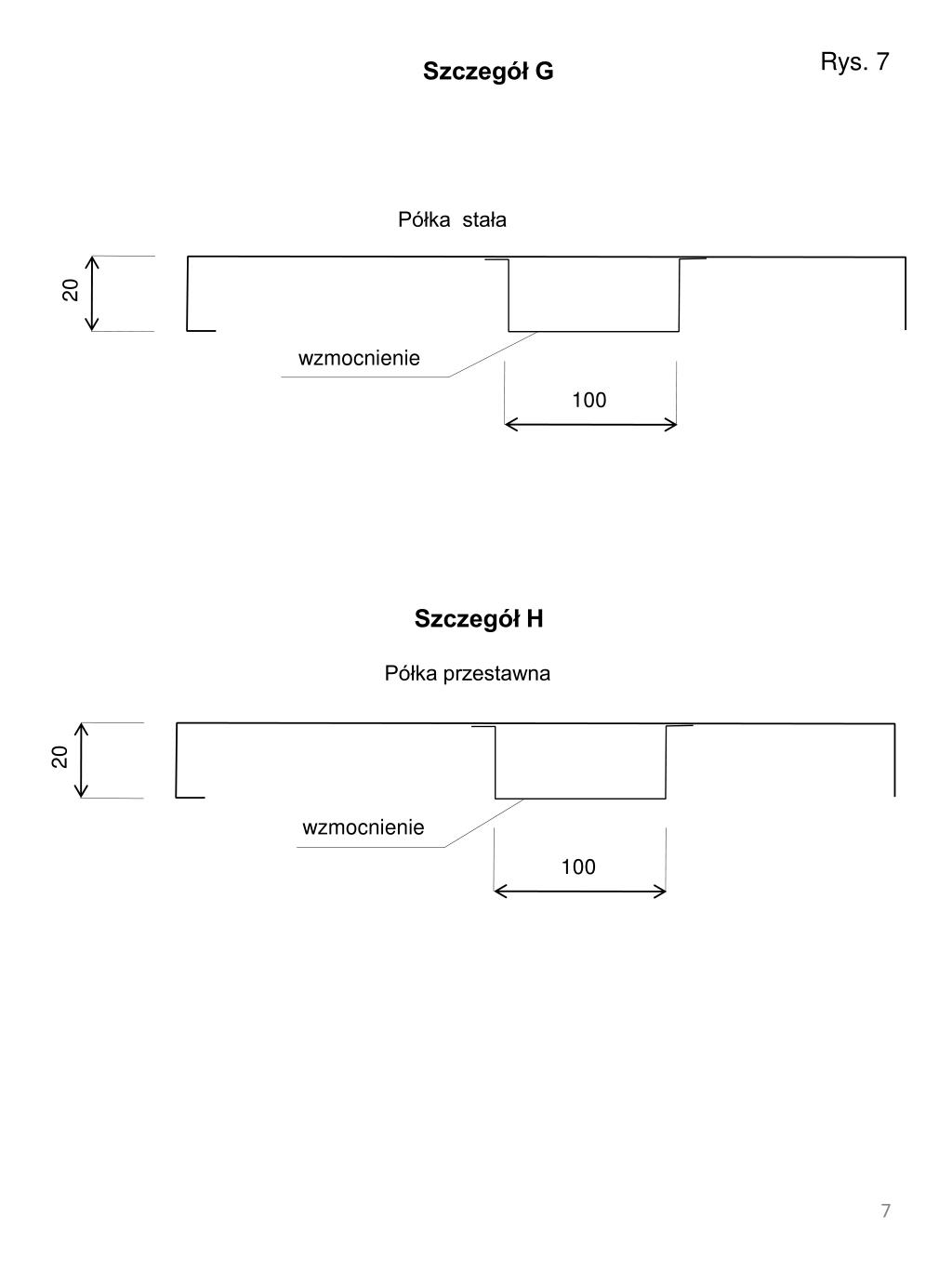

  7. Rys. 7 Szczegół G Półka przestawna Półka stała 20 20 wzmocnienie wzmocnienie 100 100 Szczegół H

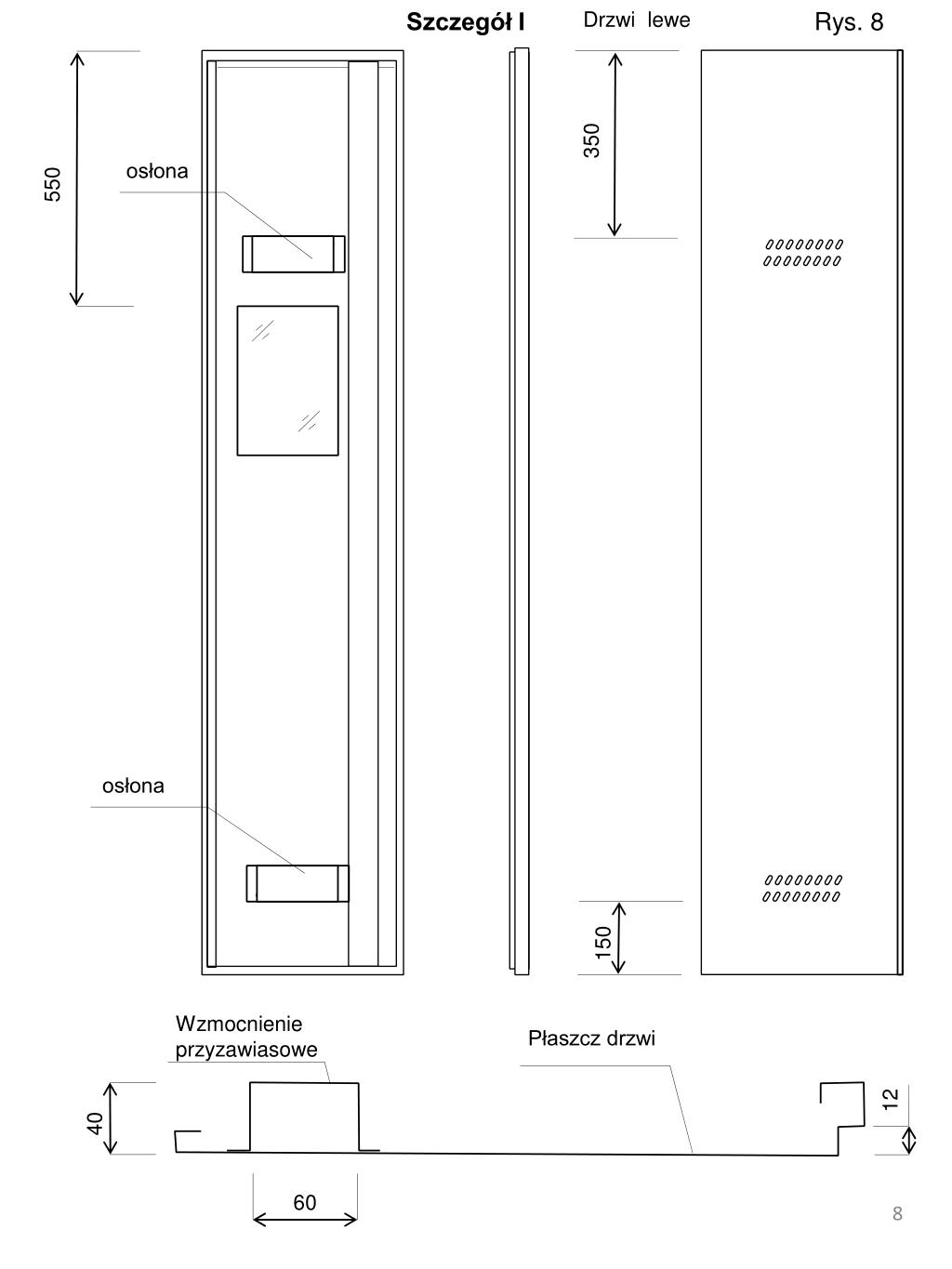

  8. Szczegół I Drzwi lewe Rys. 8 osłona osłona 350 550 150 Wzmocnienie przyzawiasowe Płaszcz drzwi 12 40 60

  9. Rys. 9 Szczegół J Drzwi prawe Rygiel 12 mm osłona osłona zamek szyfrowy mechaniczny o 10000 kombinacji 550 350 150 Wzmocnienie przyzawiasowe Wzmocnienie i osłona mechanizmu ryglującego Płaszcz drzwi 12 40 60 60

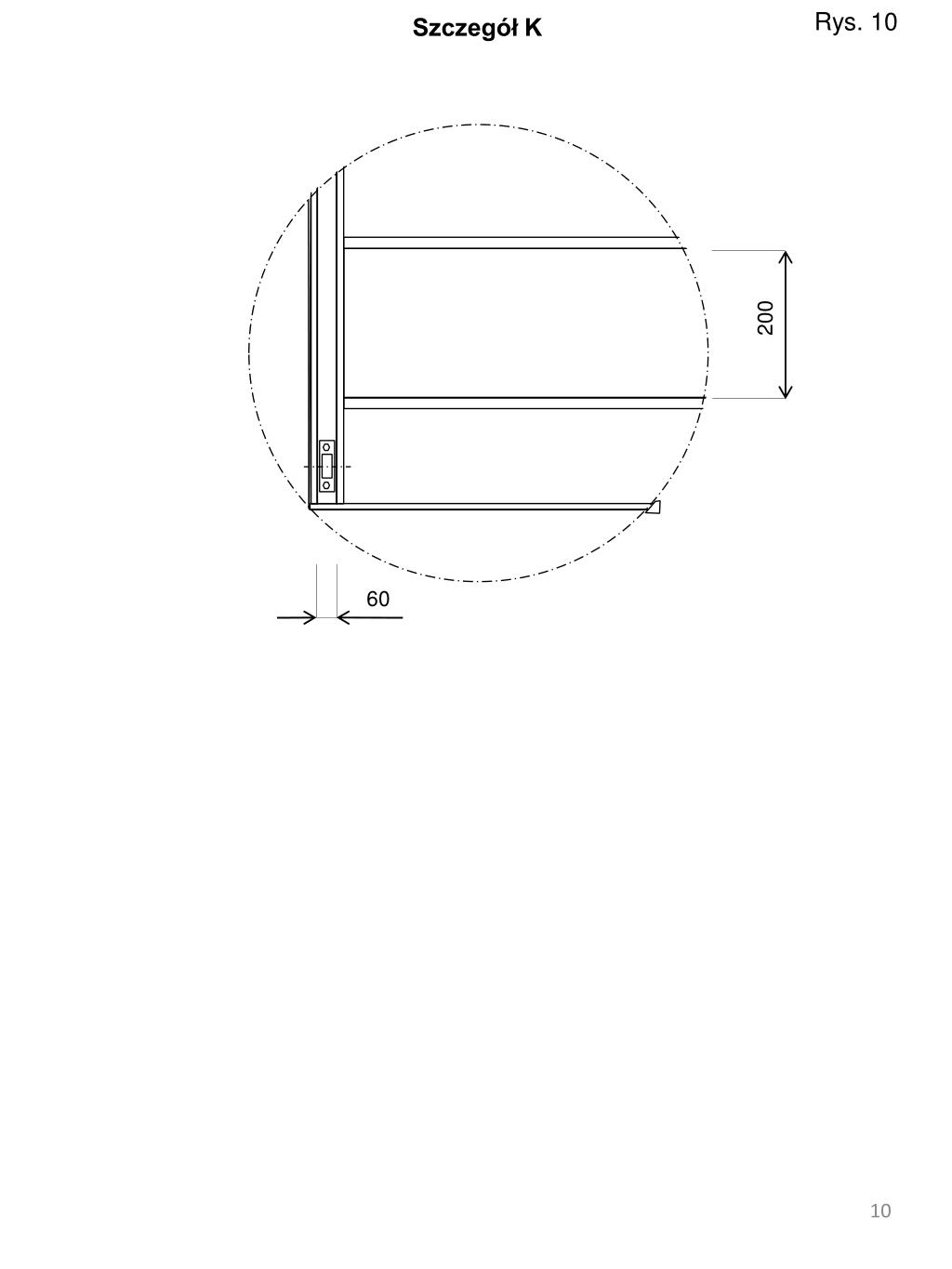

  10. Rys. 10 Szczegół K 200 60

  11. Skarbczyk Uchwyt na drążek do wieszaków

  12. Ruchoma szuflada Szuflada z pokrywą

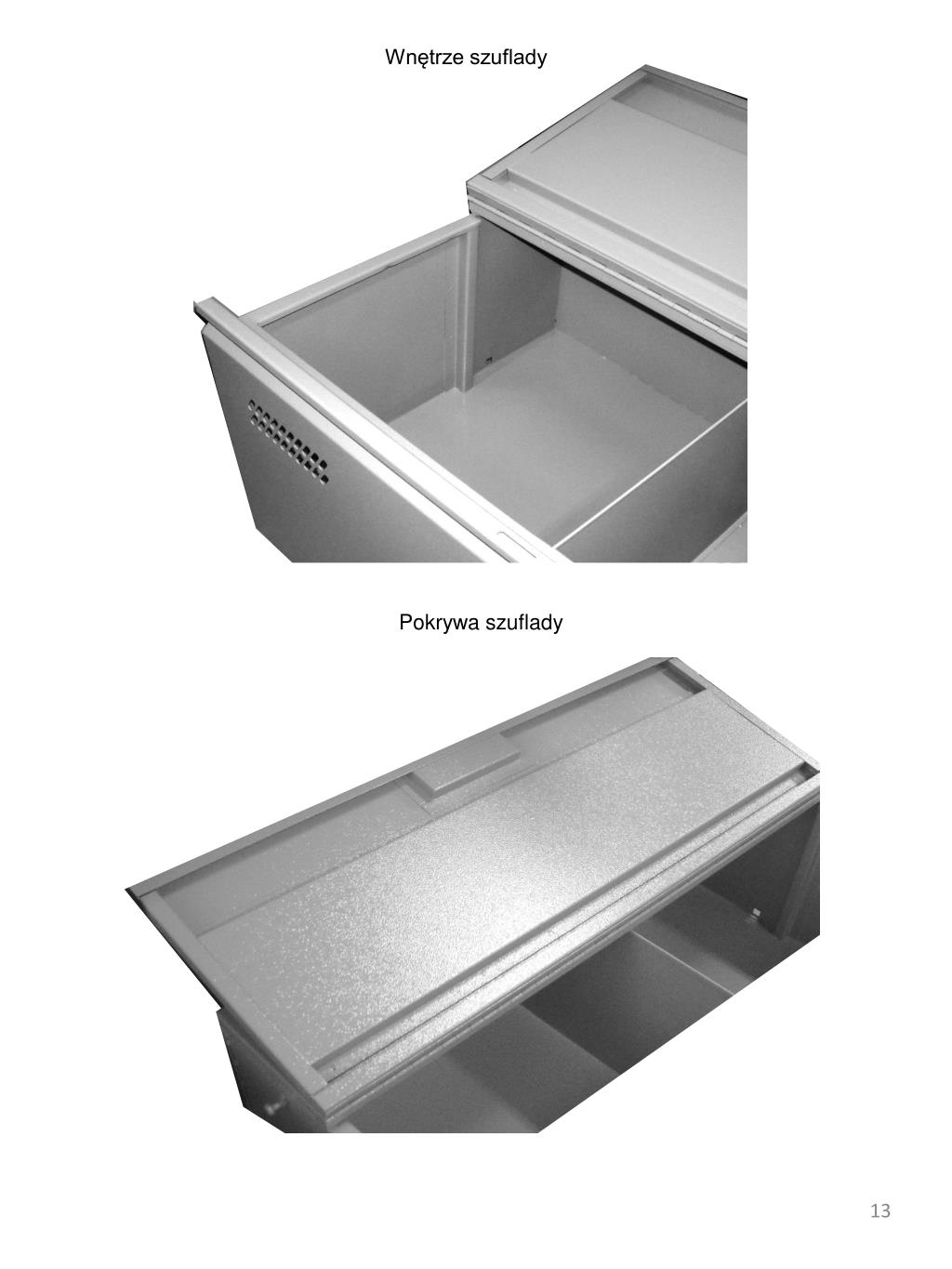

  13. Wnętrze szuflady Pokrywa szuflady

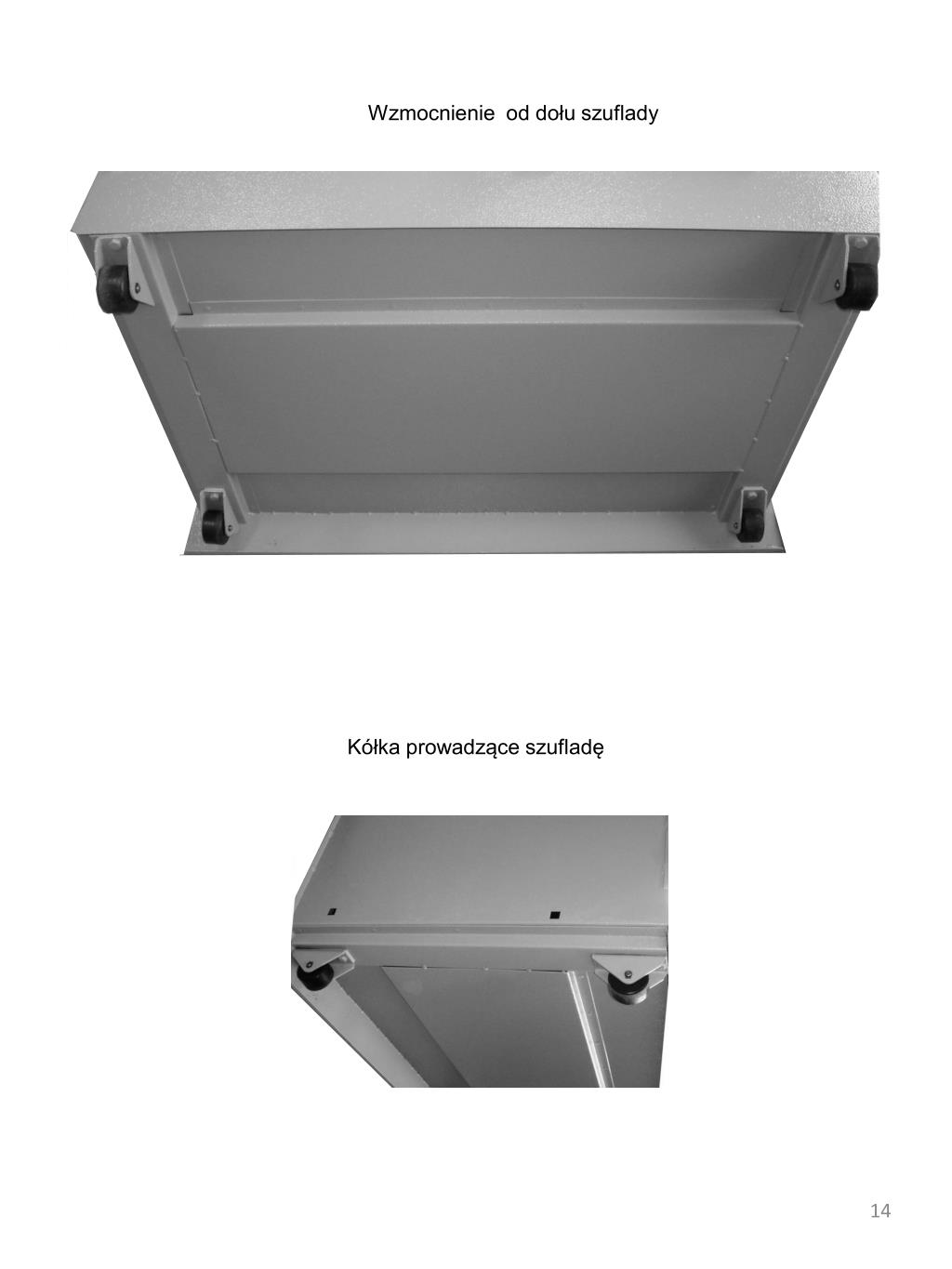

  14. Wzmocnienie od dołu szuflady Kółka prowadzące szufladę
