robotic

Robotic

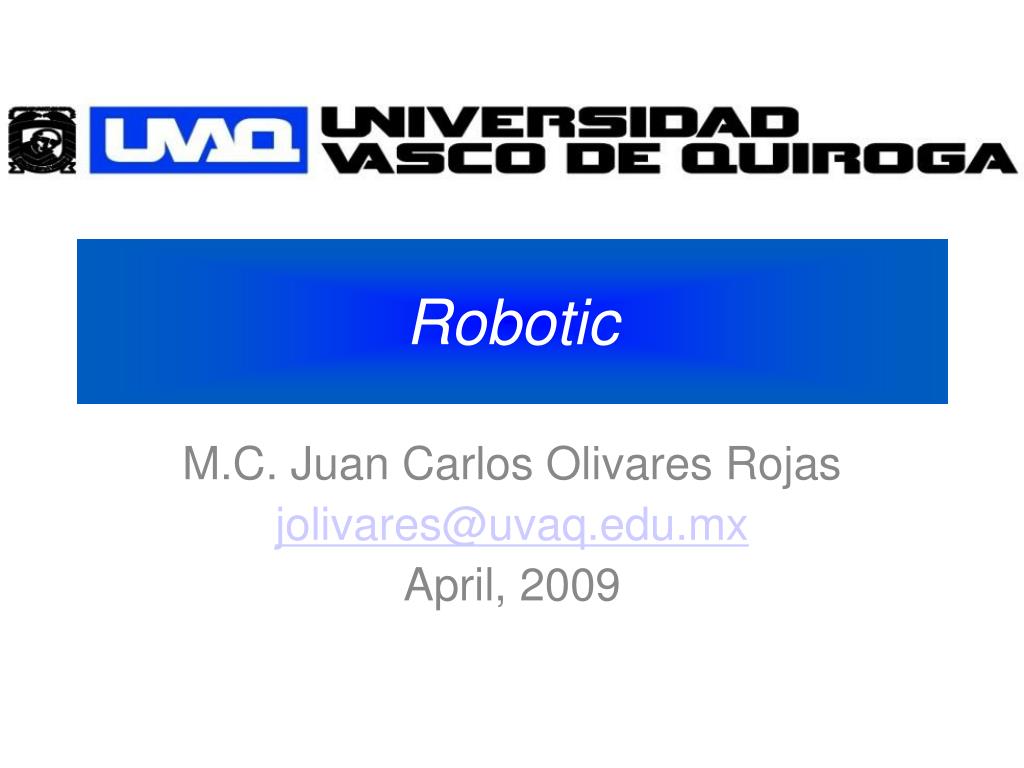

M.C. Juan Carlos Olivares Rojas

jolivares@uvaq.edu.mx

April, 2009

outline
Outline

Introducción a la Robótica

Descripción del Robot Lego Mindstorms NXT

Programación del Robot Lego Mindstorms NXT

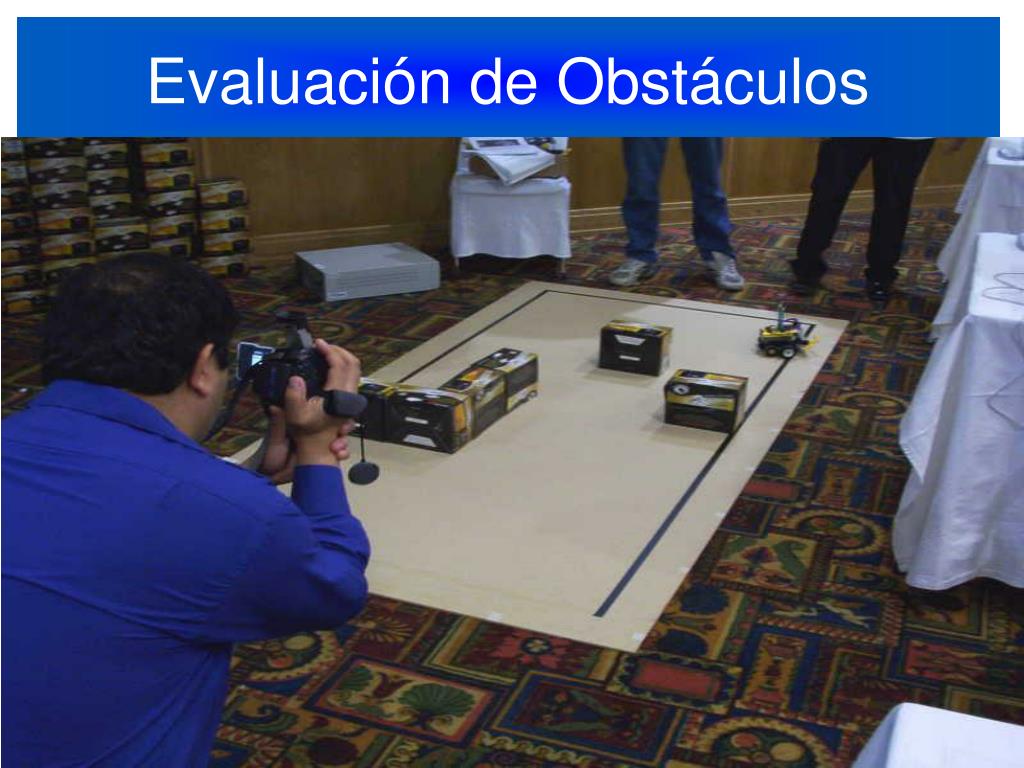

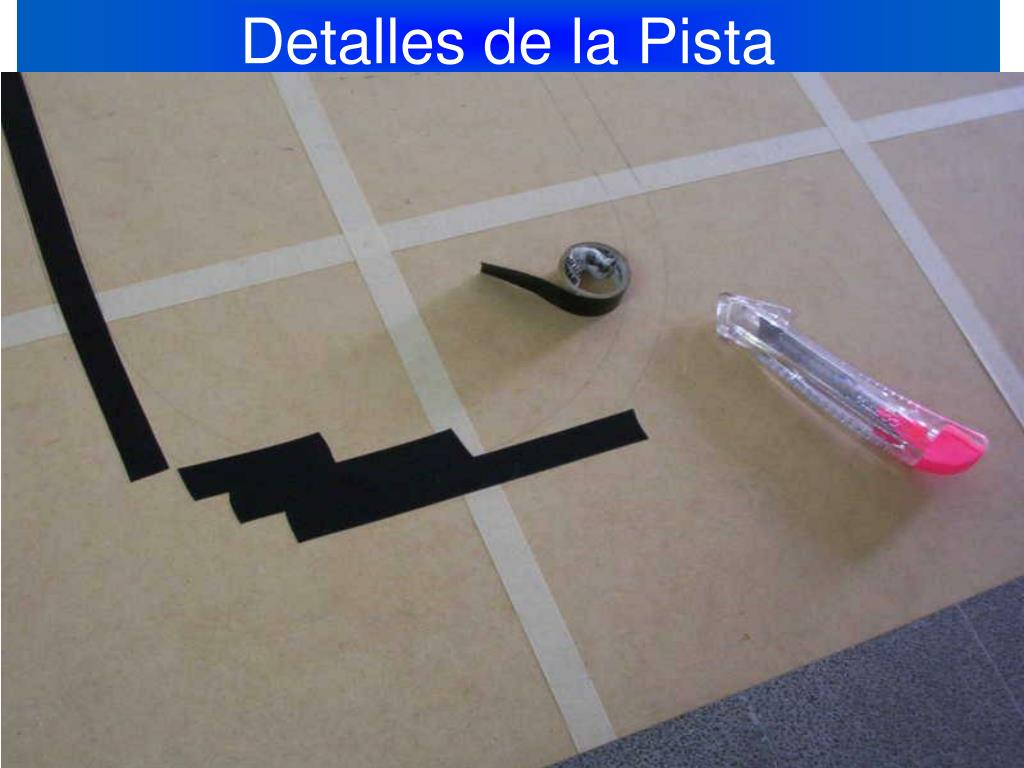

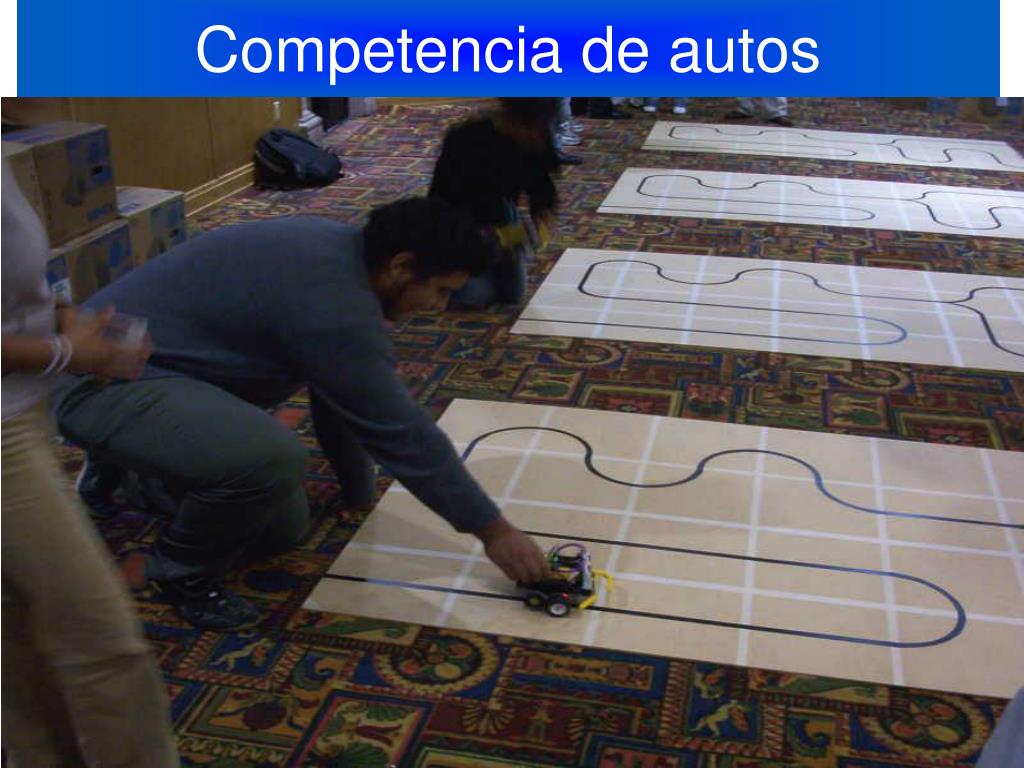

Otras aplicaciones de la robótica

qu es la rob tica

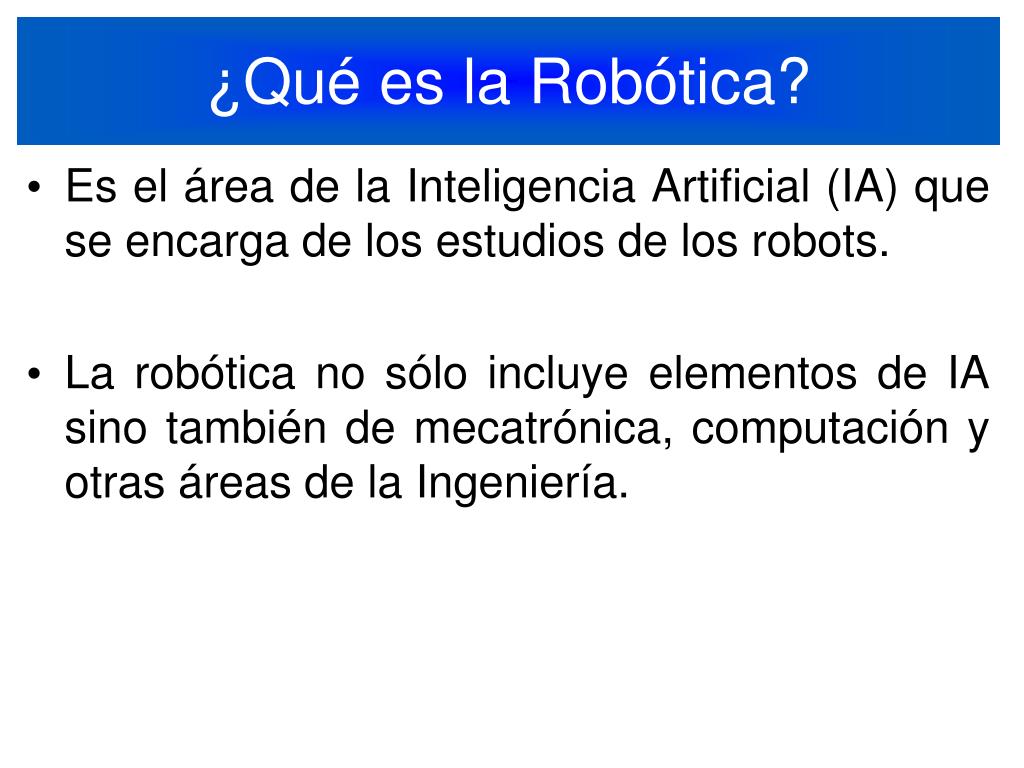

¿Qué es la Robótica?
  • Es el área de la Inteligencia Artificial (IA) que se encarga de los estudios de los robots.
  • La robótica no sólo incluye elementos de IA sino también de mecatrónica, computación y otras áreas de la Ingeniería.
qu es un robot

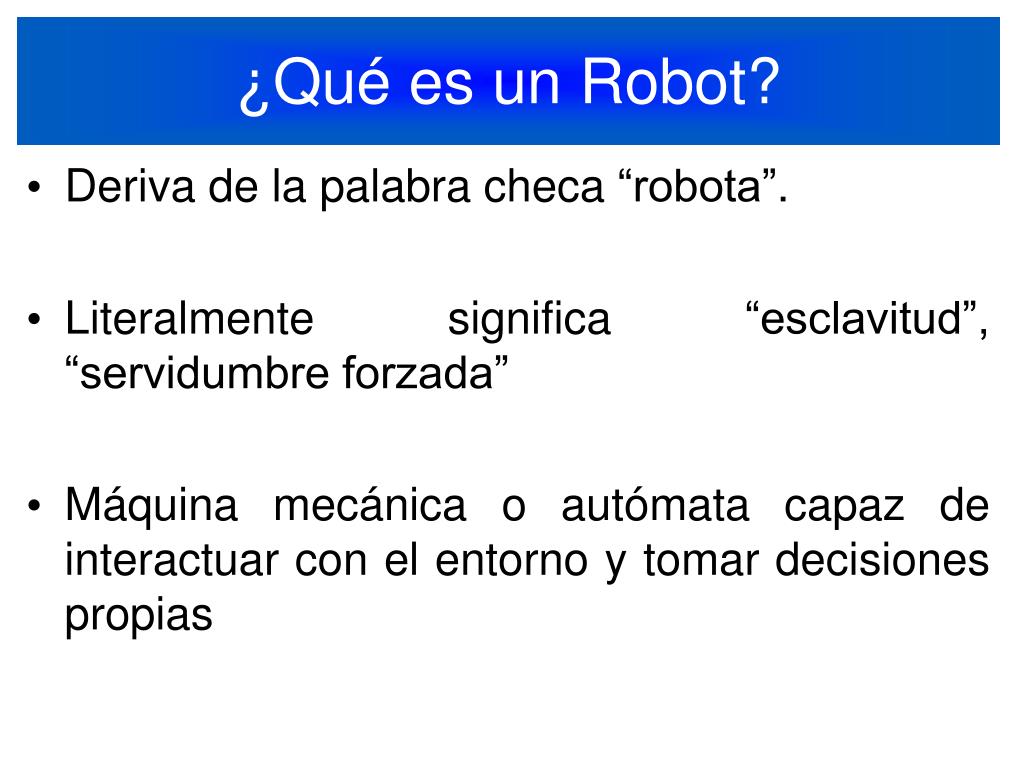

¿Qué es un Robot?
  • Deriva de la palabra checa “robota”.
  • Literalmente significa “esclavitud”, “servidumbre forzada”
  • Máquina mecánica o autómata capaz de interactuar con el entorno y tomar decisiones propias
caracter sticas de un robot
Características de un Robot
  • Diseñados para sustituir al humano en algunas tareas.
caracter sticas de un robot1
Características de un Robot
  • Capaces de actuar en función de la información recibida del mundo real.
law of robotic
Law of Robotic
  • Isaac Asimov in 1942 defined the following rules:
  • A robot may not injure a human being or, through inaction, allow a human being to come to harm.
  • A robot must obey orders given to it by human beings, except where such orders would conflict with the First Law.
law of robotics
Law of Robotics
  • A robot must protect its own existence as long as such protection does not conflict with the First or Second Law.
  • Exist other laws related with the idea of a Robot must know it is a Robot.
caracter sticas de un robot2
Características de un Robot
  • Los robots se clasifican según su forma en:
  • Androides: Imitan la forma humana
  • Móviles: Se desplazan mediante ruedas
  • Zoomórficos: Con forma de animales
  • Poliarticulados: Con partes móviles y poco grado de libertad.
caracter sticas de un robot3

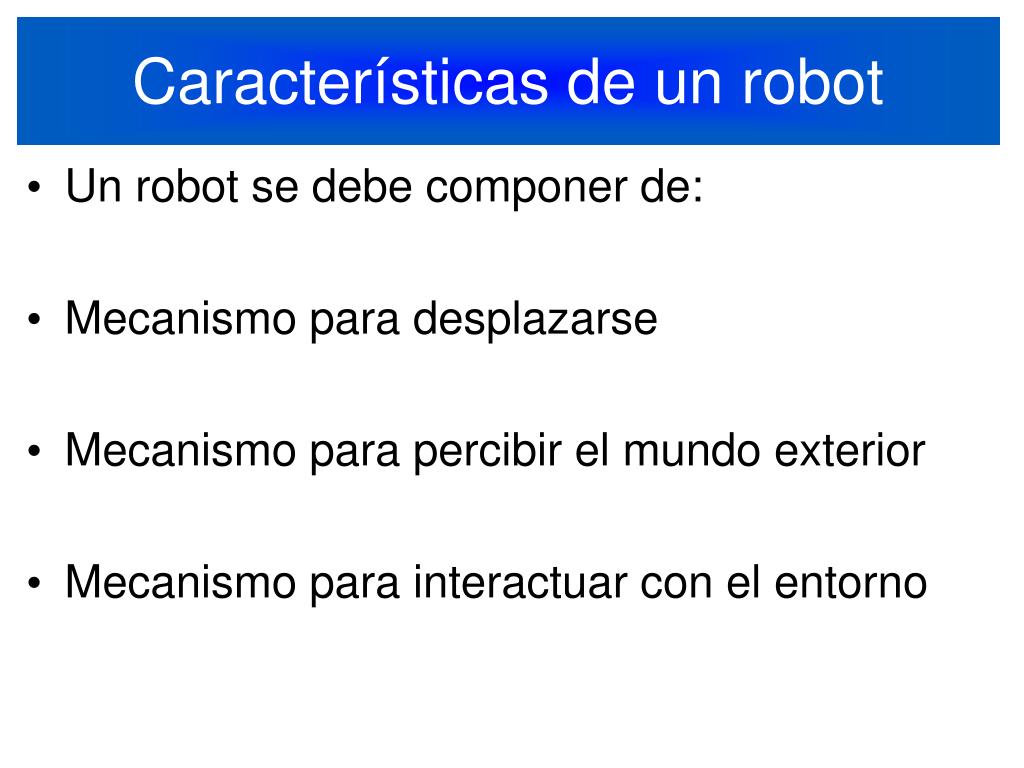

Características de un robot
  • Un robot se debe componer de:
  • Mecanismo para desplazarse
  • Mecanismo para percibir el mundo exterior
  • Mecanismo para interactuar con el entorno
funcionamiento de un robot

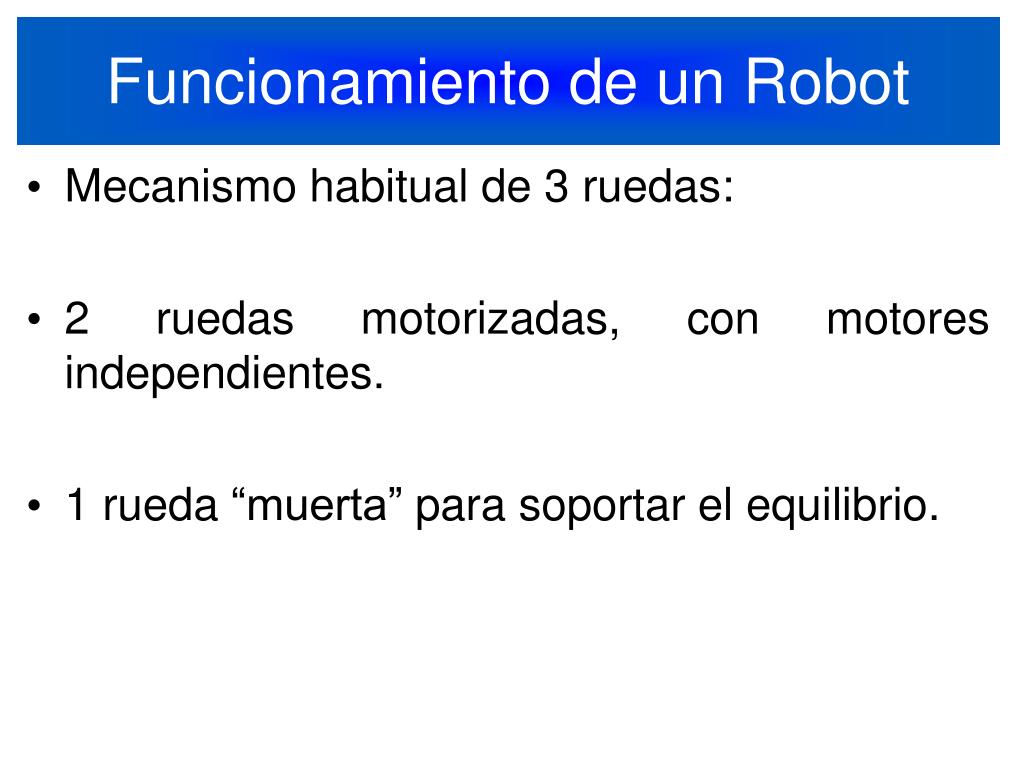

Funcionamiento de un Robot
  • Mecanismo habitual de 3 ruedas:
  • 2 ruedas motorizadas, con motores independientes.
  • 1 rueda “muerta” para soportar el equilibrio.
funcionamiento de un robot1
Funcionamiento de un Robot
  • Para hacer girar el robot, se modificará la velocidad y el sentido del giro de cada uno de los motores por separado.
  • Se puede captar el entorno a través de los sensores del robot:
  • Choque: Detecta colisiones físicas del robot.
funcionamiento de un robot2

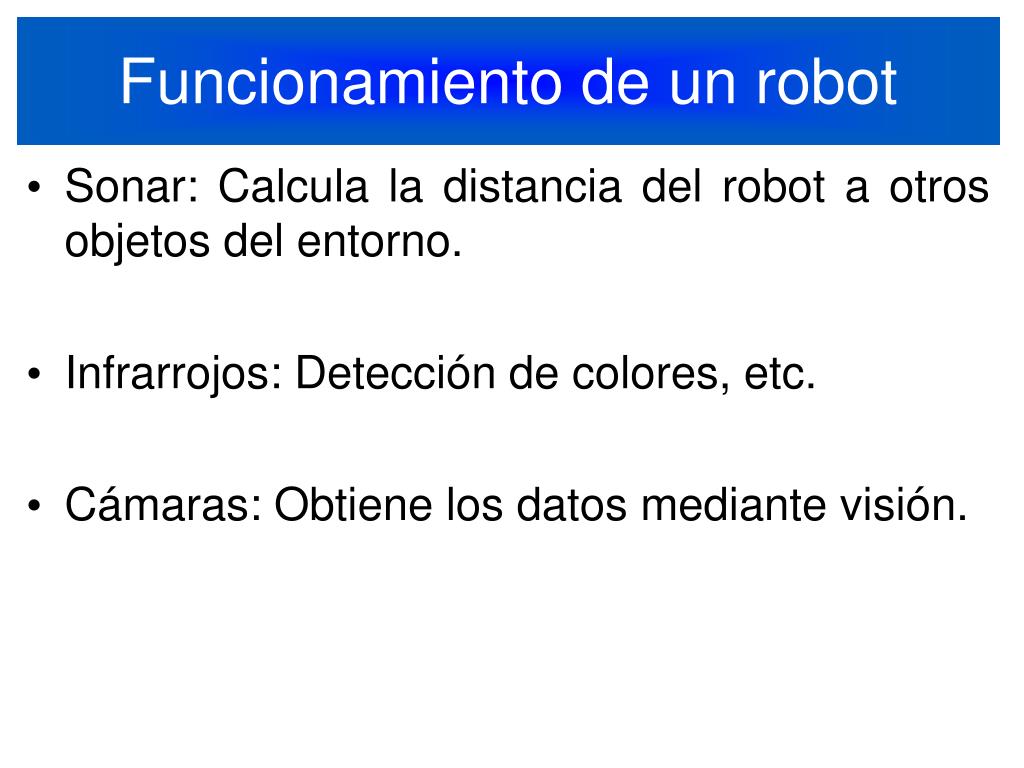

Funcionamiento de un robot
  • Sonar: Calcula la distancia del robot a otros objetos del entorno.
  • Infrarrojos: Detección de colores, etc.
  • Cámaras: Obtiene los datos mediante visión.
funcionamiento de un robot3
Funcionamiento de un Robot
  • Inicializar el robot: Situarlo en el mundo.
  • Recibir información por los sensores.
  • Procesar la información recibida.
  • Desplazar/Activar partes del robot.
problemas principales de un robot
Problemas Principales de un Robot
  • Localización ¿Dónde estoy?
  • Respuesta de los sensores: ¿Hay cuchara?
  • Respuesta del sistema: ¿Todo ok?
ejemplos de robots

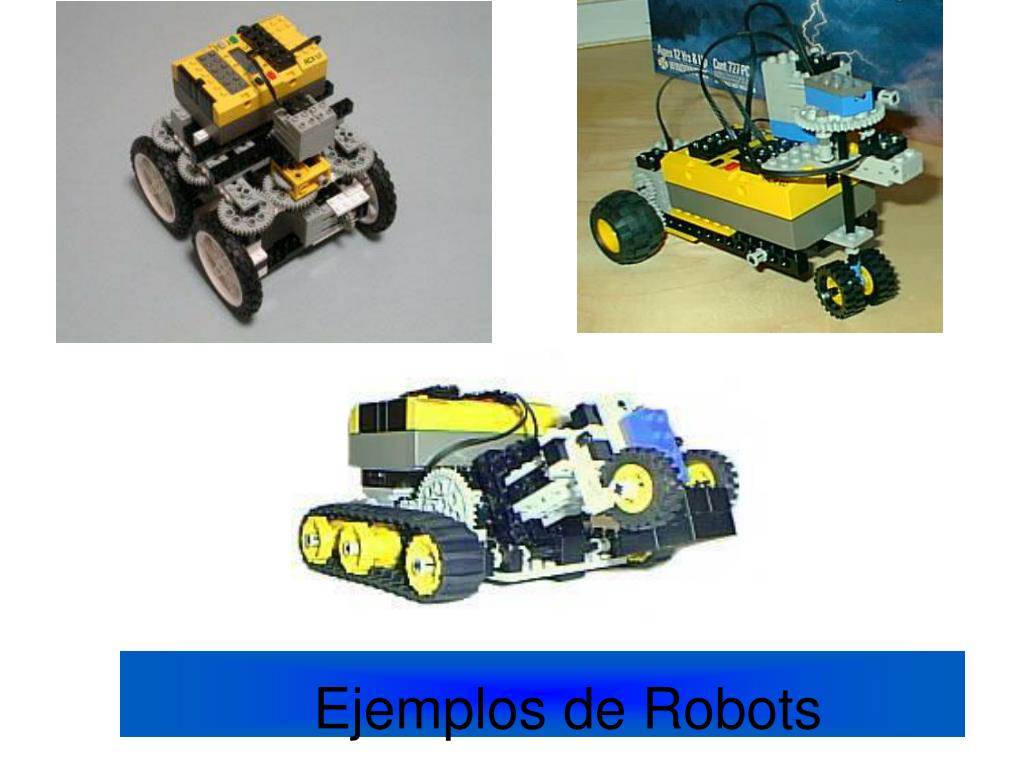

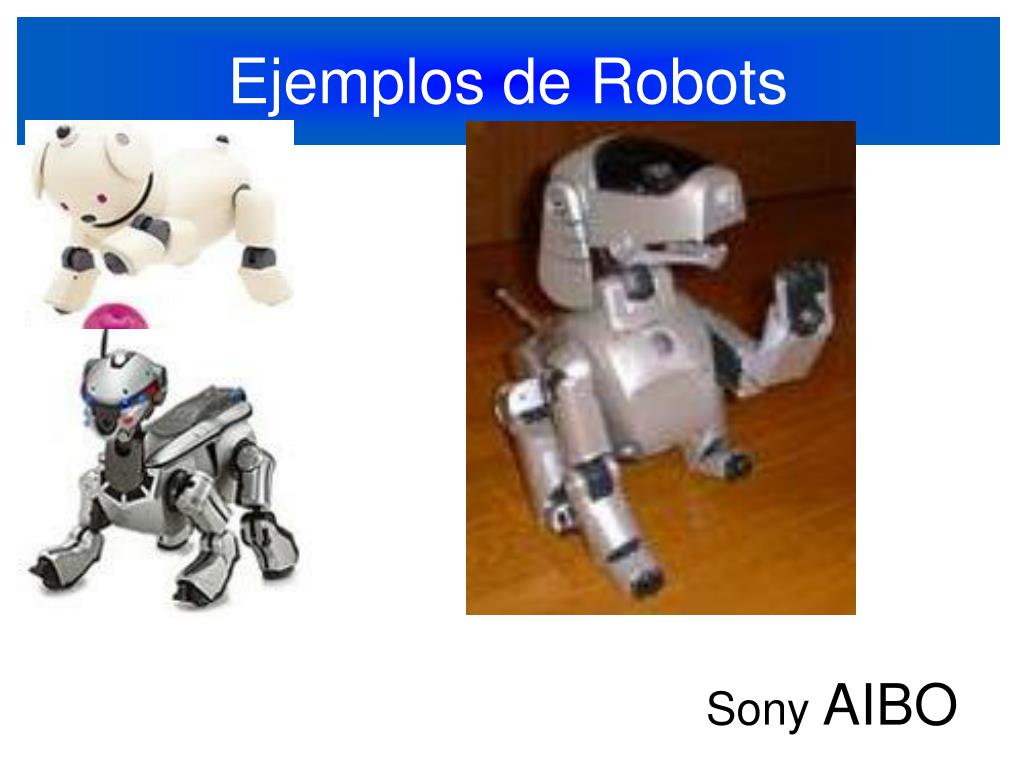

Ejemplos de Robots

Robot Lego RCX

robots frameworks

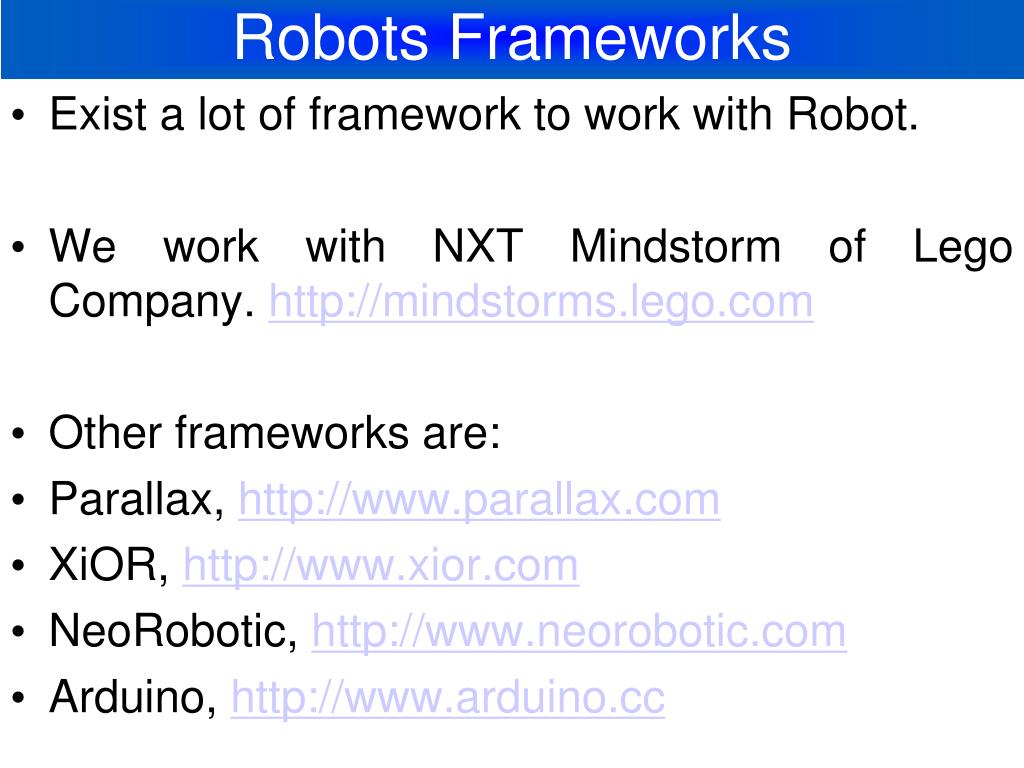

Robots Frameworks
  • Exist a lot of framework to work with Robot.
  • We work with NXT Mindstorm of Lego Company. http://mindstorms.lego.com
  • Other frameworks are:
  • Parallax, http://www.parallax.com
  • XiOR, http://www.xior.com
  • NeoRobotic, http://www.neorobotic.com
  • Arduino, http://www.arduino.cc
constructive games
Constructive Games
  • Exist some games like Meccano, http://www.meccano.com, which main objective is build machines like Robots with electromechanism components. One example is Spykee (http://www.spykeeworld.com)
  • In general, Robots must be constructed by specialized Engineers.
  • Some kind of Robots are arms and no neccesary are similar to Movie Robots (R2D2)
robot lego mindstorms nxt

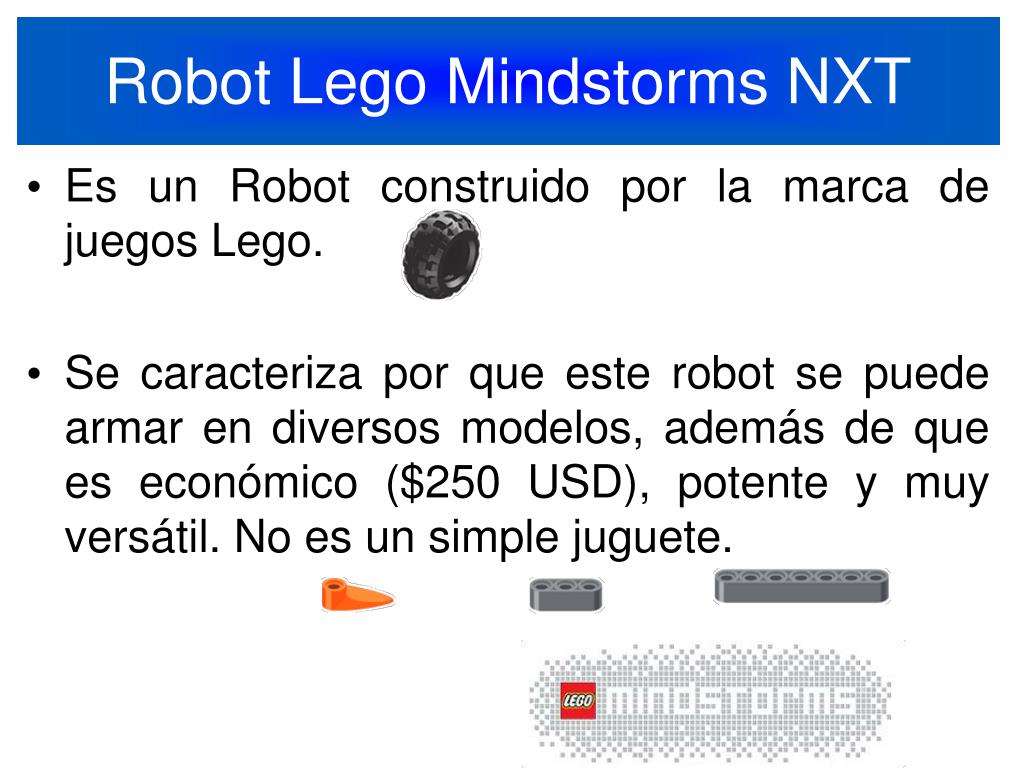

Robot Lego Mindstorms NXT
  • Es un Robot construido por la marca de juegos Lego.
  • Se caracteriza por que este robot se puede armar en diversos modelos, además de que es económico ($250 USD), potente y muy versátil. No es un simple juguete.
robot lego mindstorms nxy
Robot Lego Mindstorms NXY

Ejemplos de Robots

slide22
NXT

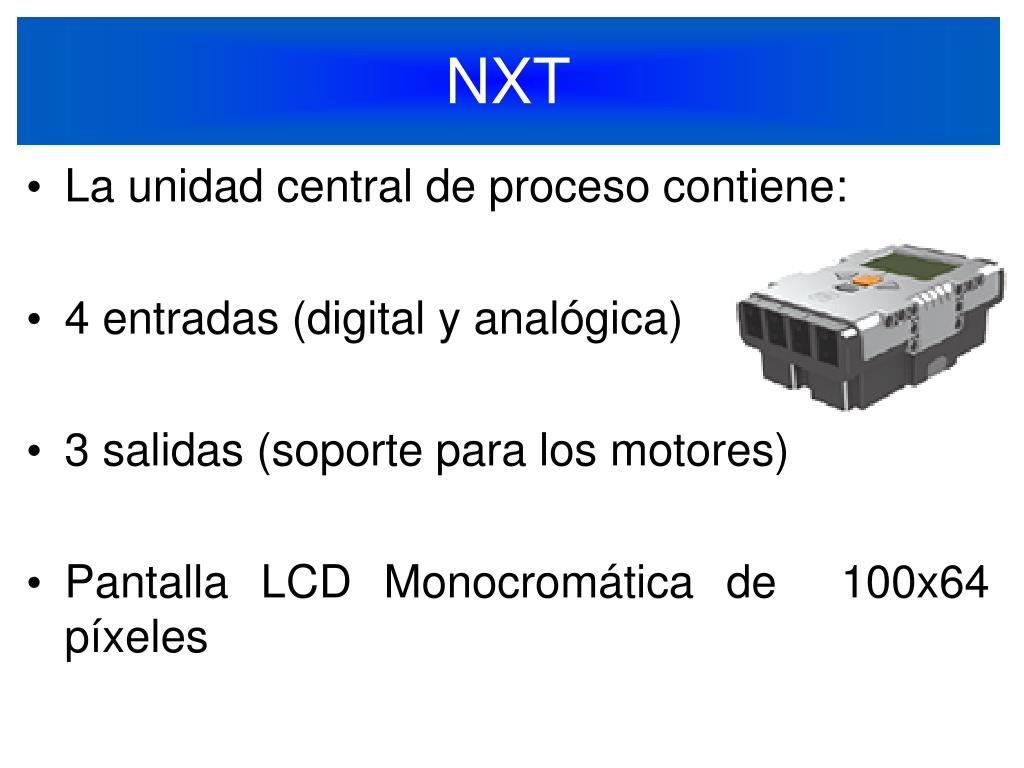

  • La unidad central de proceso contiene:
  • 4 entradas (digital y analógica)
  • 3 salidas (soporte para los motores)
  • Pantalla LCD Monocromática de 100x64 píxeles
slide23
NXT
  • 4 Botones de control
  • Sonido
  • Interfaces USB y Bluetooth
sensores

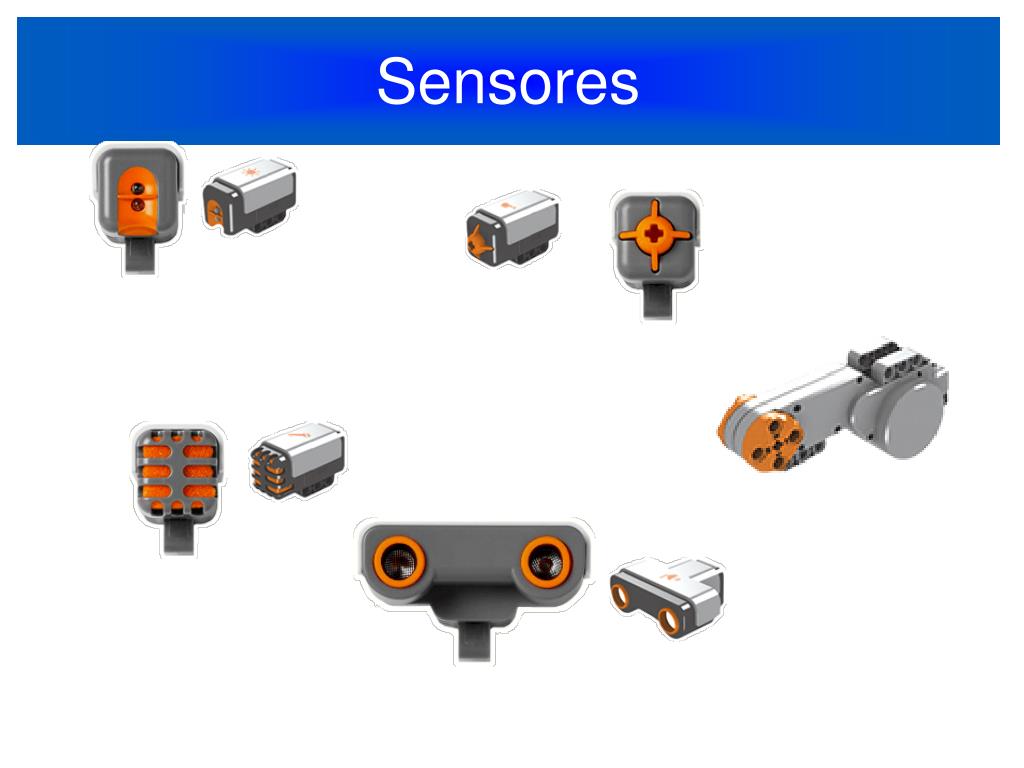

Sensores

Tacto

Luz

Servomotor

Ultrasónico

Sonido

procesador
Procesador
  • Atmel 32-bit ARM, AT91SAM7S256
  • 256 KB FLASH
  • 64 KB RAM
  • 48 MHz
coprocesador

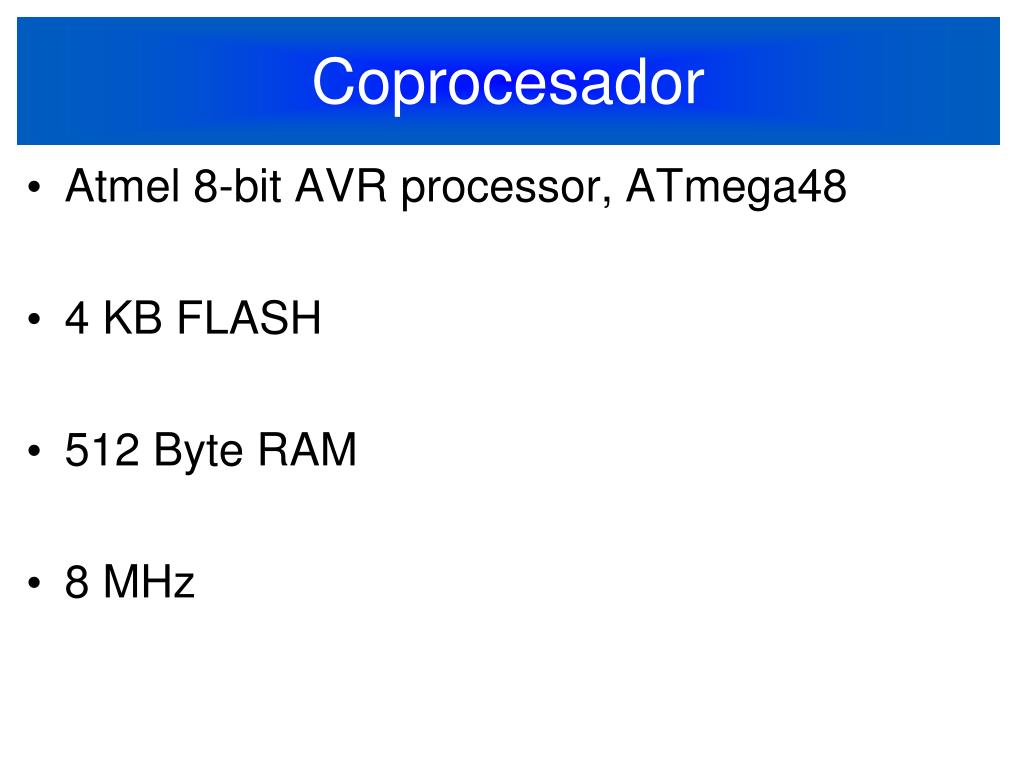

Coprocesador
  • Atmel 8-bit AVR processor, ATmega48
  • 4 KB FLASH
  • 512 Byte RAM
  • 8 MHz
comunicaci n bluetooth y usb

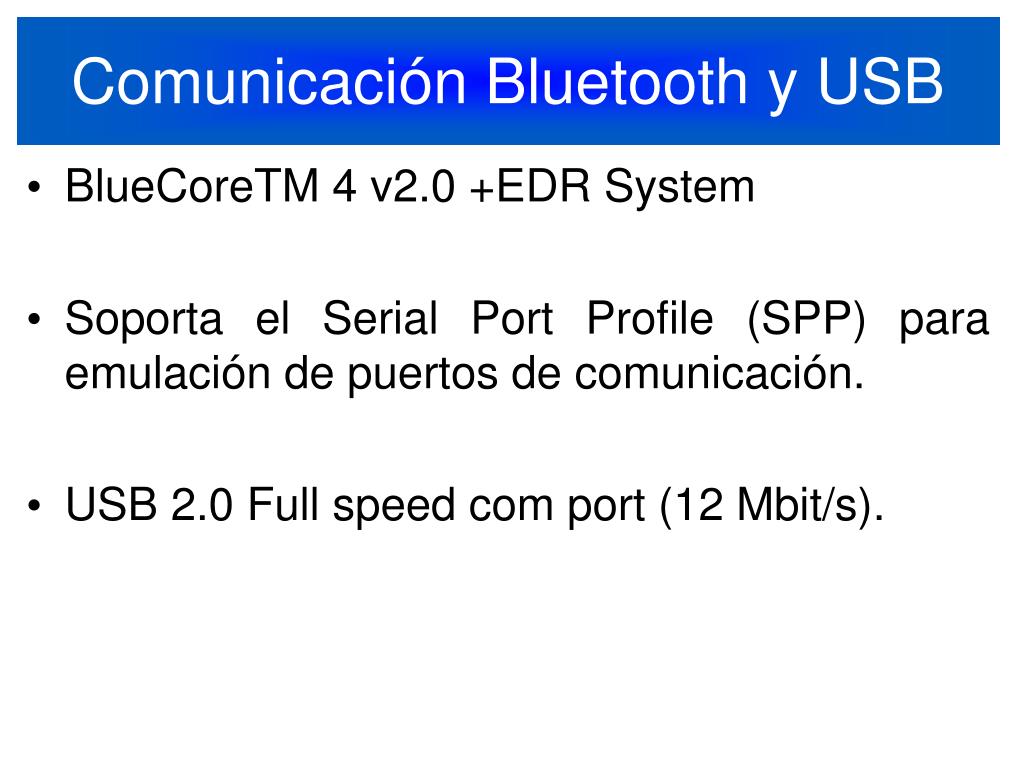

Comunicación Bluetooth y USB
  • BlueCoreTM 4 v2.0 +EDR System
  • Soporta el Serial Port Profile (SPP) para emulación de puertos de comunicación.
  • USB 2.0 Full speed com port (12 Mbit/s).
motores
Motores
  • Contador de rotaciones.
  • Rotación de 360 grados.
  • Las posiciones son relativas.
  • La velocidad máxima es de 200 RPM.
otras caracter sticas

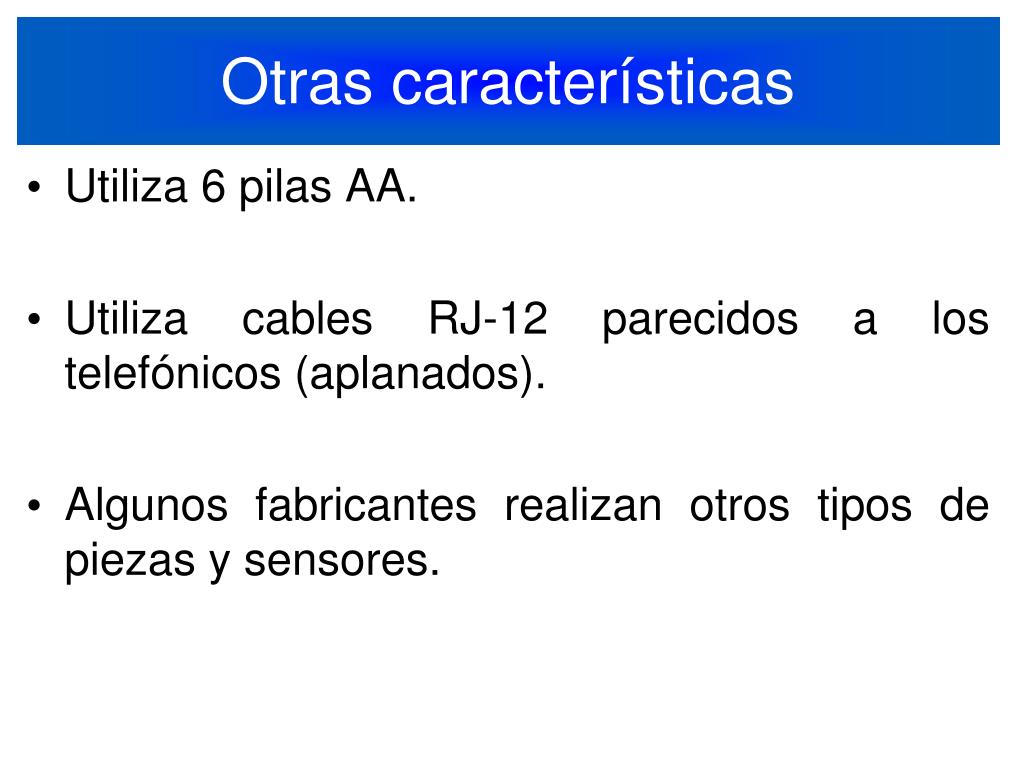

Otras características
  • Utiliza 6 pilas AA.
  • Utiliza cables RJ-12 parecidos a los telefónicos (aplanados).
  • Algunos fabricantes realizan otros tipos de piezas y sensores.
herramientas de programaci n

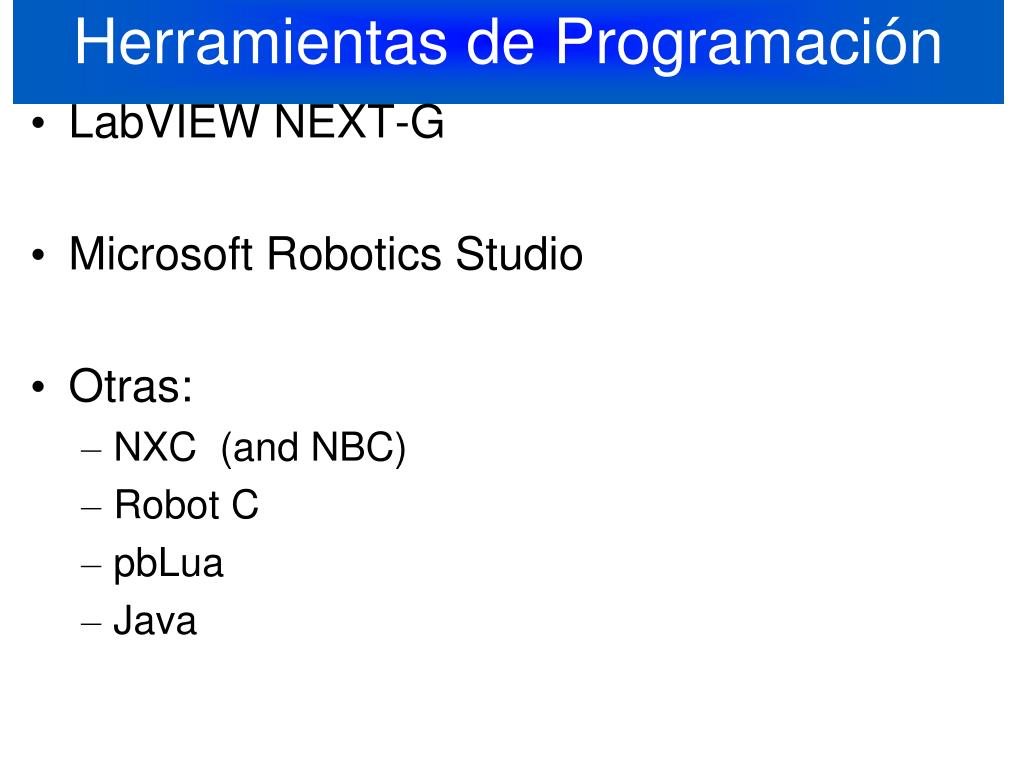

Herramientas de Programación
  • LabVIEW NEXT-G
  • Microsoft Robotics Studio
  • Otras:
    • NXC (and NBC)
    • Robot C
    • pbLua
    • Java
programaci n

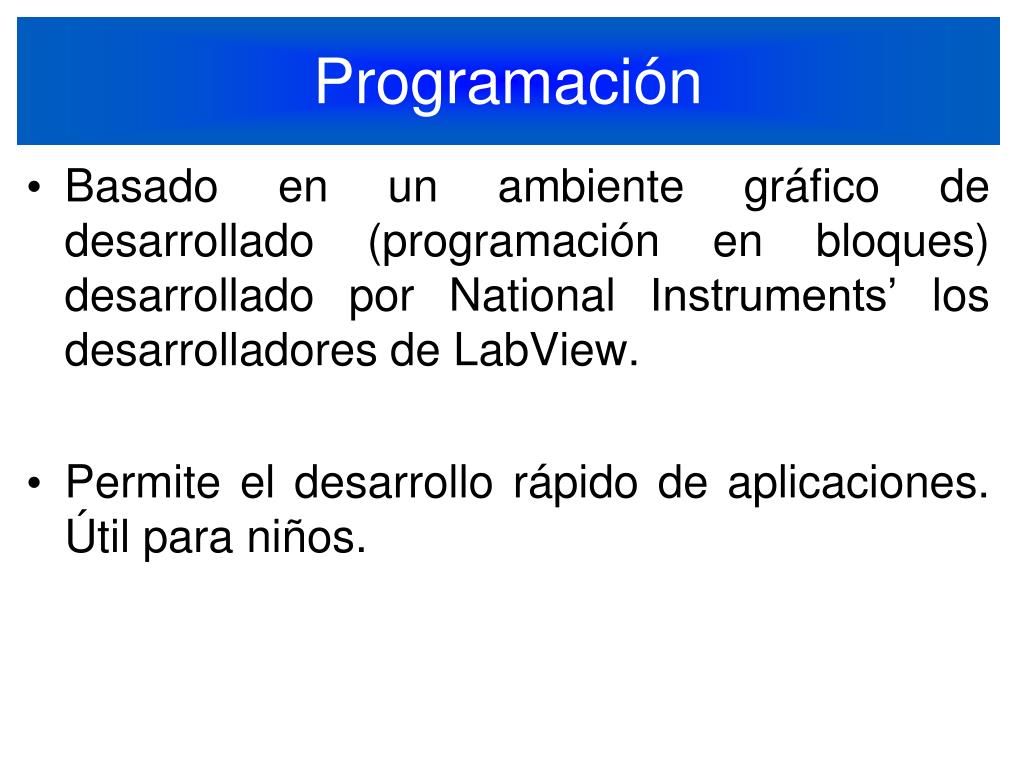

Programación
  • Basado en un ambiente gráfico de desarrollado (programación en bloques) desarrollado por National Instruments’ los desarrolladores de LabView.
  • Permite el desarrollo rápido de aplicaciones. Útil para niños.
programaci n1
Programación

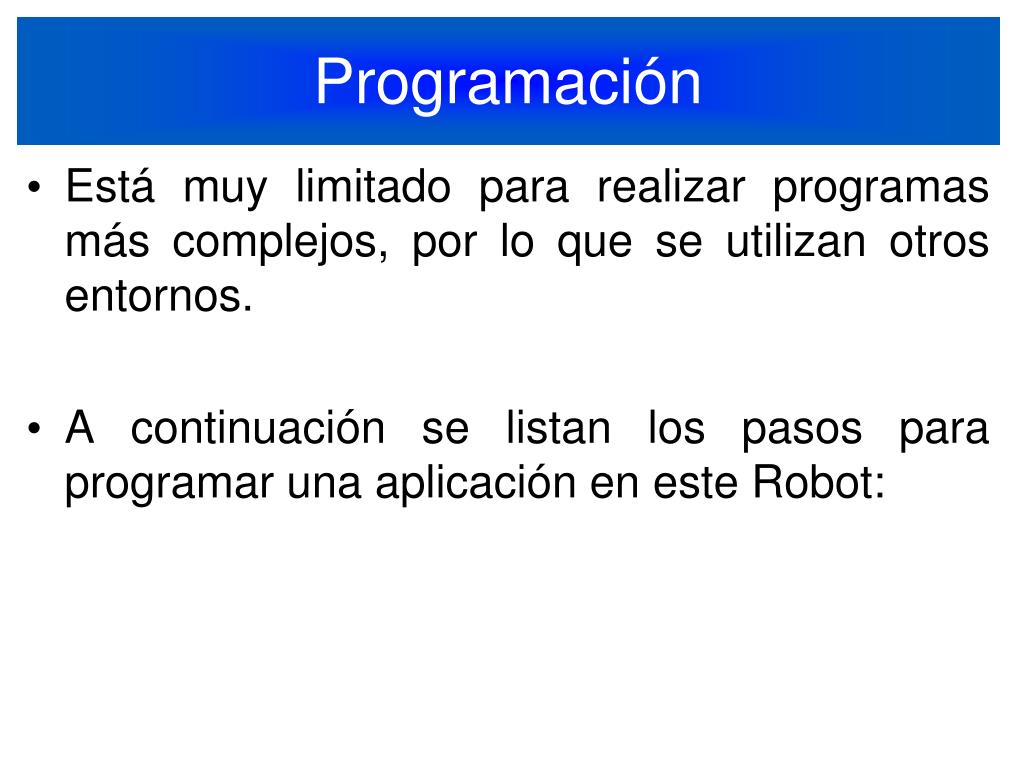

  • Está muy limitado para realizar programas más complejos, por lo que se utilizan otros entornos.
  • A continuación se listan los pasos para programar una aplicación en este Robot:
programaci n2
Programación
  • Se arma el modelo de robot (se pueden seguir los pasos indicados en la guía o se desarrolla por cuenta propia).
  • Se realiza la programación en bloques.
  • Se baja el programa al Robot
programaci n3
Programación

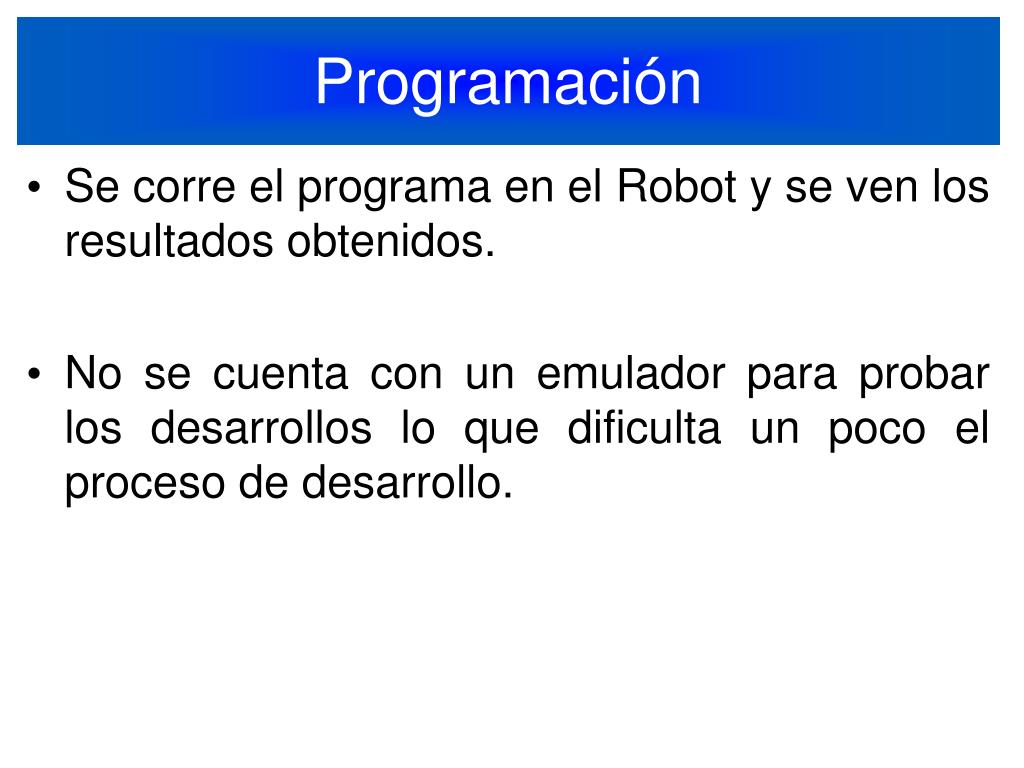

  • Se corre el programa en el Robot y se ven los resultados obtenidos.
  • No se cuenta con un emulador para probar los desarrollos lo que dificulta un poco el proceso de desarrollo.
entorno de desarrollo

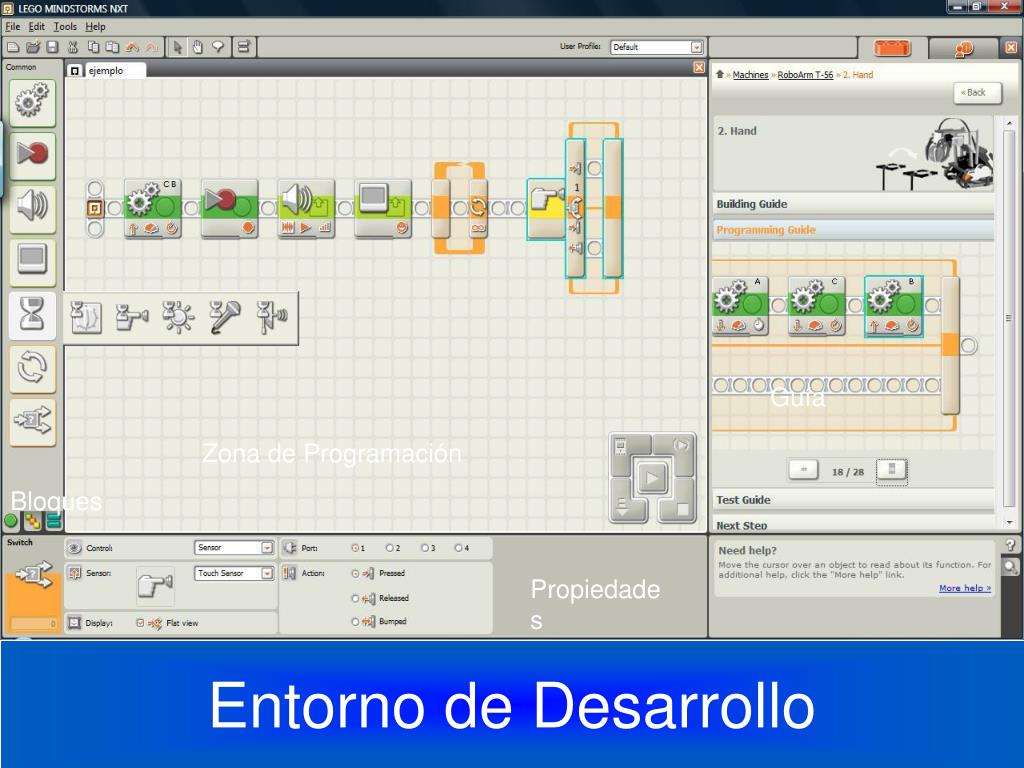

Entorno de Desarrollo

Construcción

Programación

Ejecución

entorno de desarrollo1
Entorno de Desarrollo

Guía

Zona de Programación

Bloques

Propiedades

otros entornos

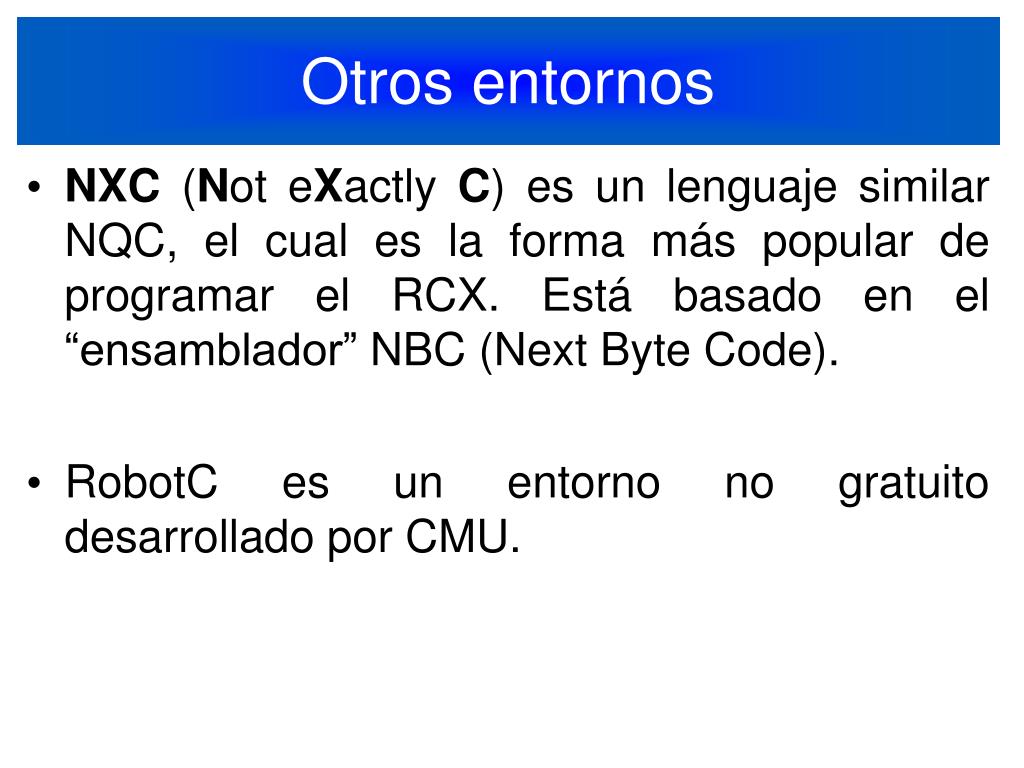

Otros entornos
  • NXC (Not eXactly C) es un lenguaje similar NQC, el cual es la forma más popular de programar el RCX. Está basado en el “ensamblador” NBC (Next Byte Code).
  • RobotC es un entorno no gratuito desarrollado por CMU.
programaci n con nxc
Programación con NXC
  • Se tienen algunas limitaciones como:
  • No existe pila
  • Memoria Limitada
  • Limitado a 256 procesos (task)
programaci n con nxc1

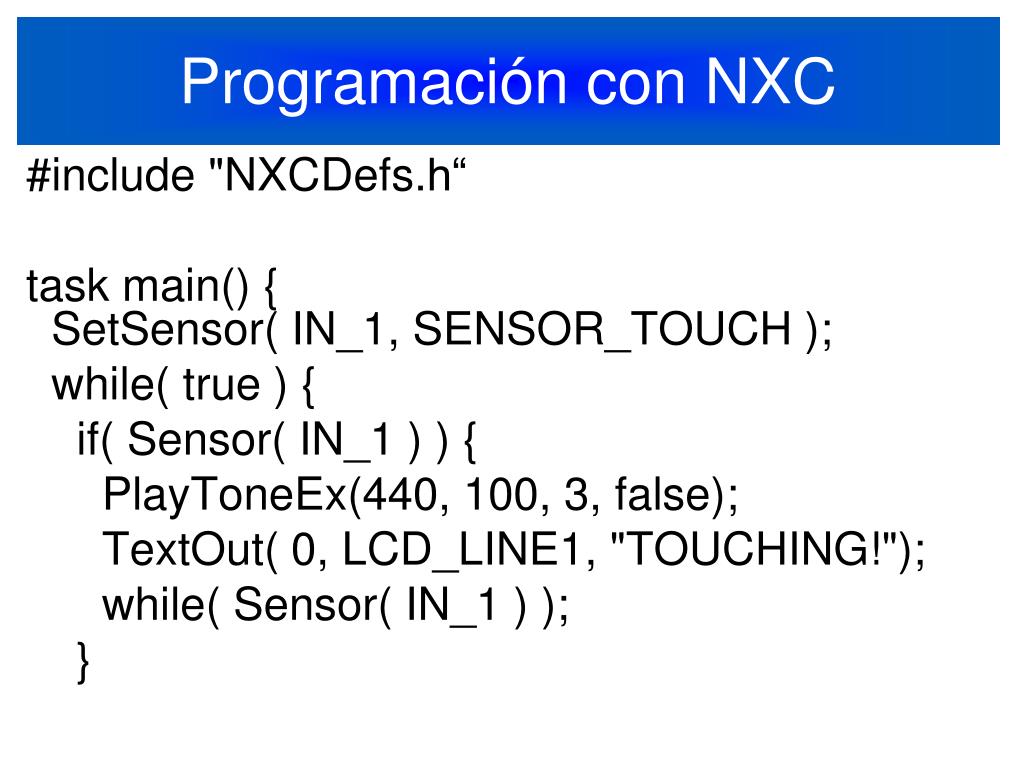

Programación con NXC

#include "NXCDefs.h“

task main() {

SetSensor( IN_1, SENSOR_TOUCH );

while( true ) {

if( Sensor( IN_1 ) ) {

PlayToneEx(440, 100, 3, false);

TextOut( 0, LCD_LINE1, "TOUCHING!");

while( Sensor( IN_1 ) );

}

programaci n con nxc2
Programación con NXC

TextOut( 0, LCD_LINE1, "---------");

while( !Sensor( IN_1 ) );

}

}
