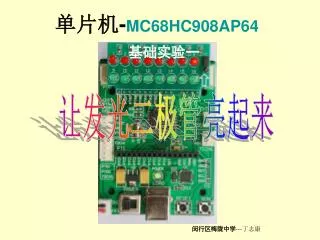

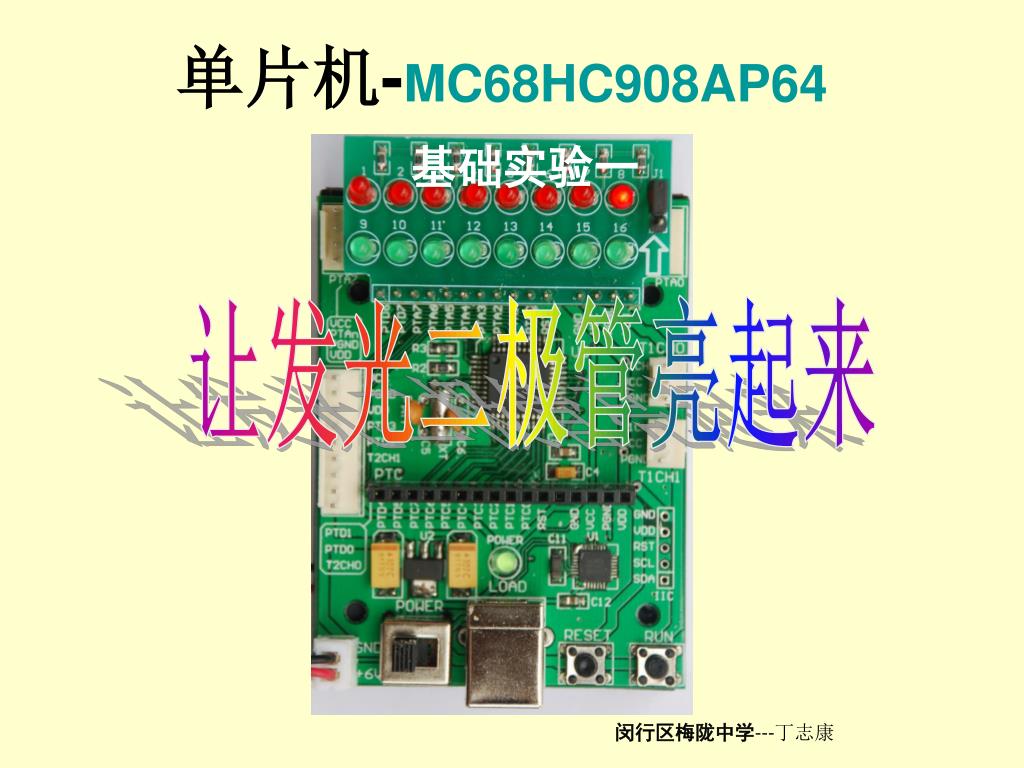

单片机-MC68HC908AP64 基础实验一 让发光二极管亮起来 闵行区梅陇中学---丁志康

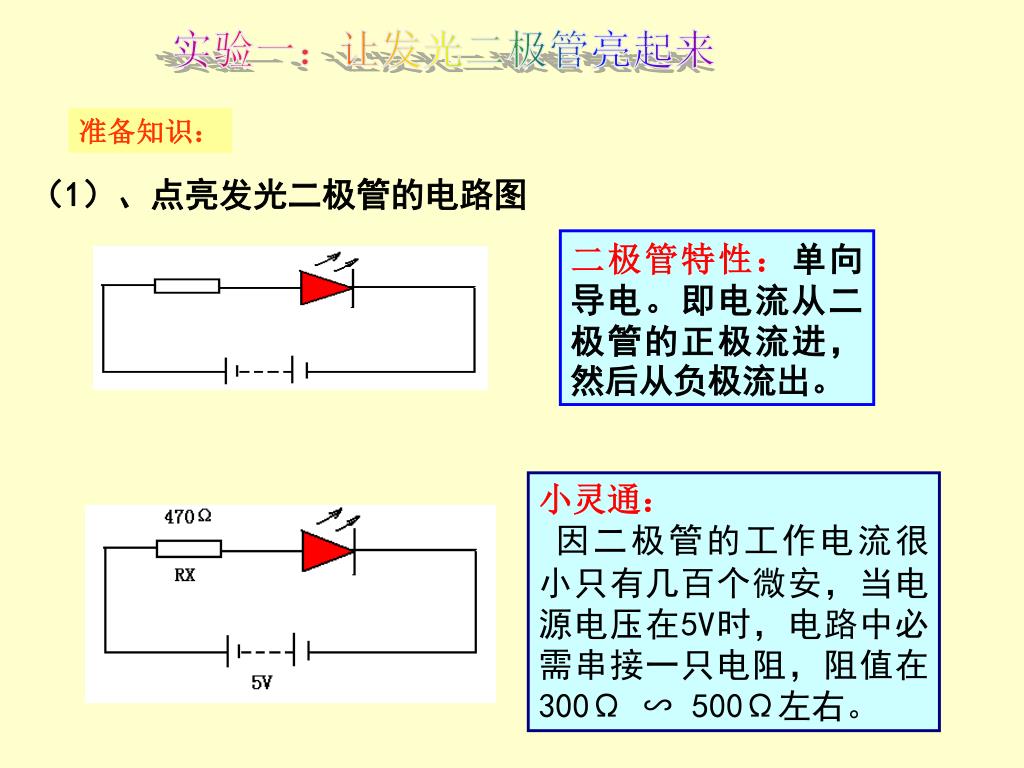

实验一：让发光二极管亮起来 准备知识： （1）、点亮发光二极管的电路图 二极管特性：单向导电。即电流从二极管的正极流进，然后从负极流出。 小灵通： 因二极管的工作电流很小只有几百个微安，当电源电压在5V时，电路中必需串接一只电阻，阻值在300Ω ∽ 500Ω左右。

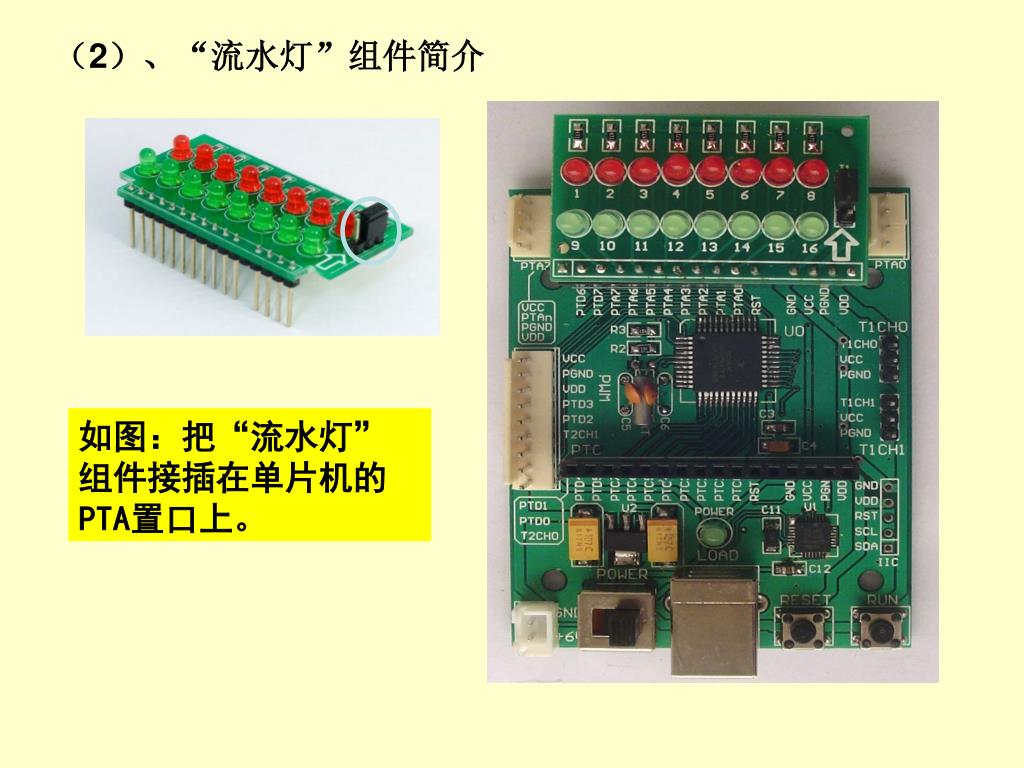

（2）、“流水灯”组件简介 如图：把“流水灯”组件接插在单片机的PTA置口上。

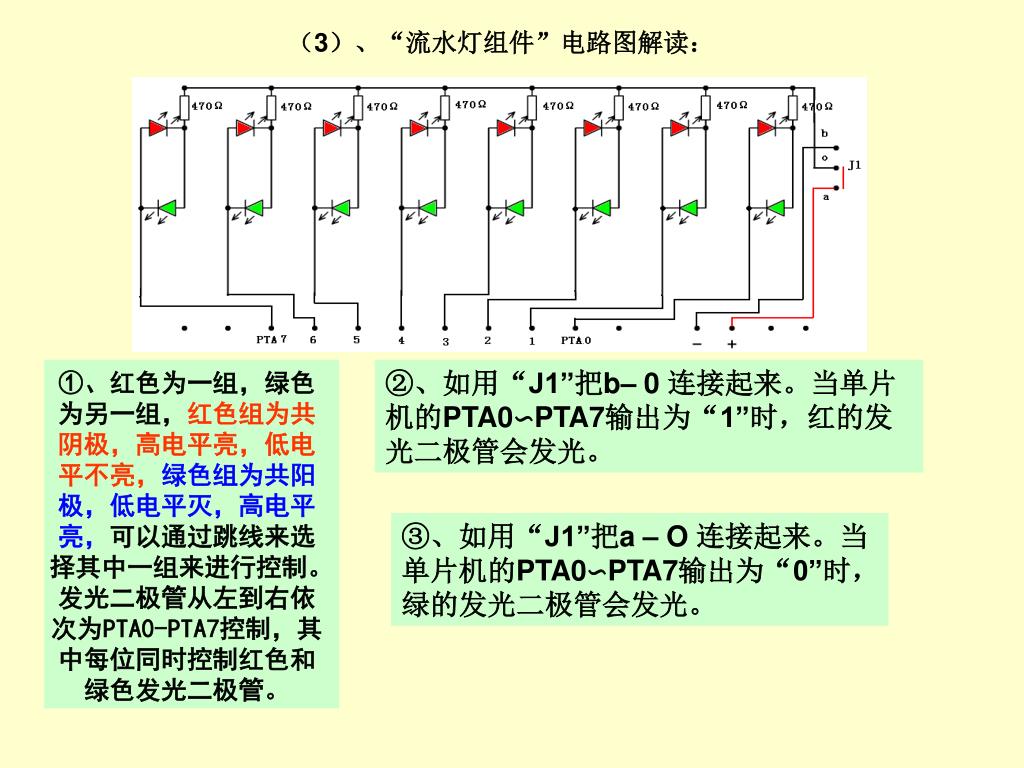

（3）、“流水灯组件”电路图解读： ①、红色为一组，绿色为另一组，红色组为共阴极，高电平亮，低电平不亮，绿色组为共阳极，低电平灭，高电平亮，可以通过跳线来选择其中一组来进行控制。 发光二极管从左到右依次为PTA0-PTA7控制，其中每位同时控制红色和绿色发光二极管。 ②、如用“J1”把b– 0 连接起来。当单片机的PTA0∽PTA7输出为“1”时，红的发光二极管会发光。 ③、如用“J1”把a – O 连接起来。当单片机的PTA0∽PTA7输出为“0”时，绿的发光二极管会发光。

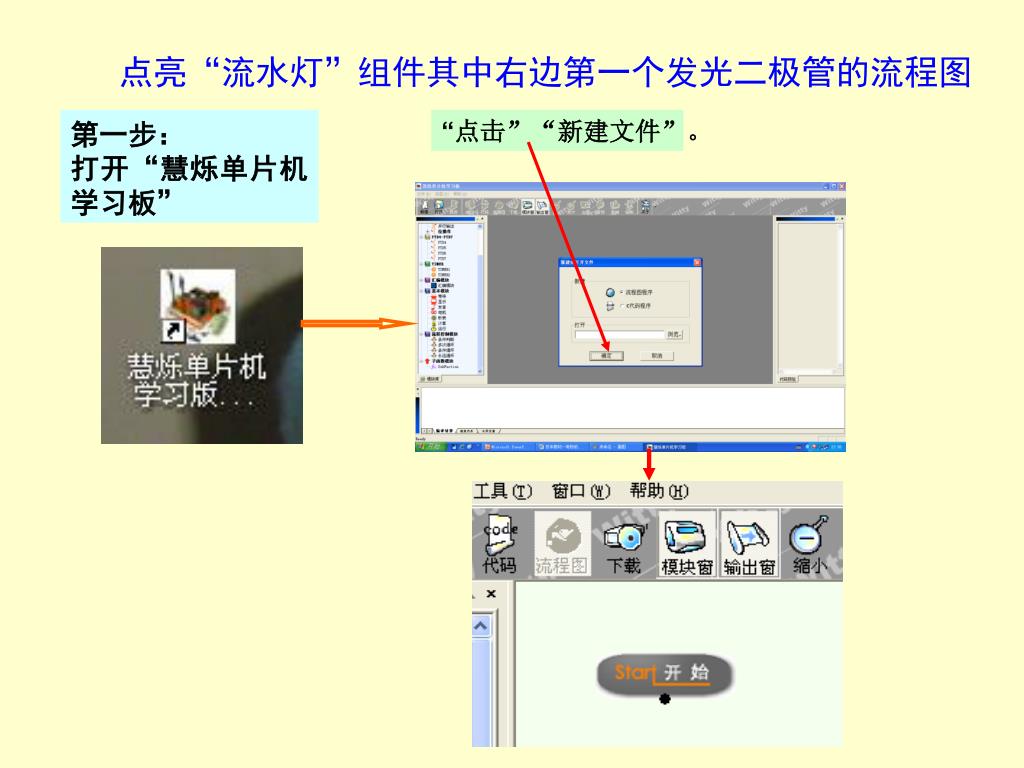

点亮“流水灯”组件其中右边第一个发光二极管的流程图点亮“流水灯”组件其中右边第一个发光二极管的流程图 第一步： 打开“慧烁单片机学习板” “点击”“新建文件”。

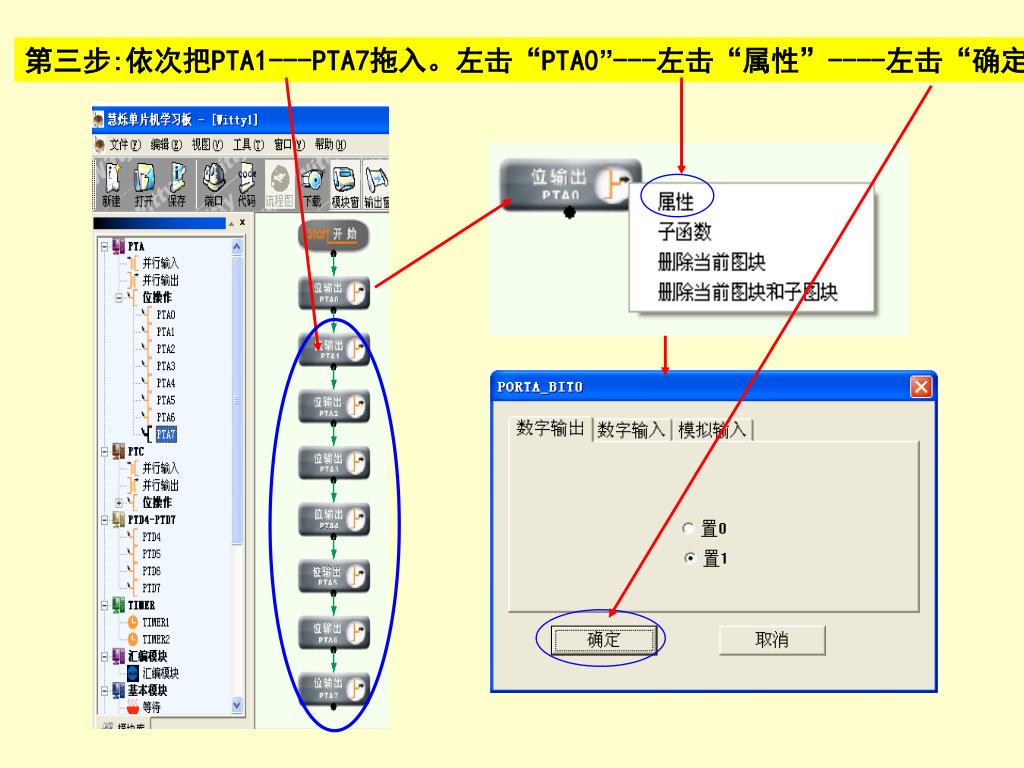

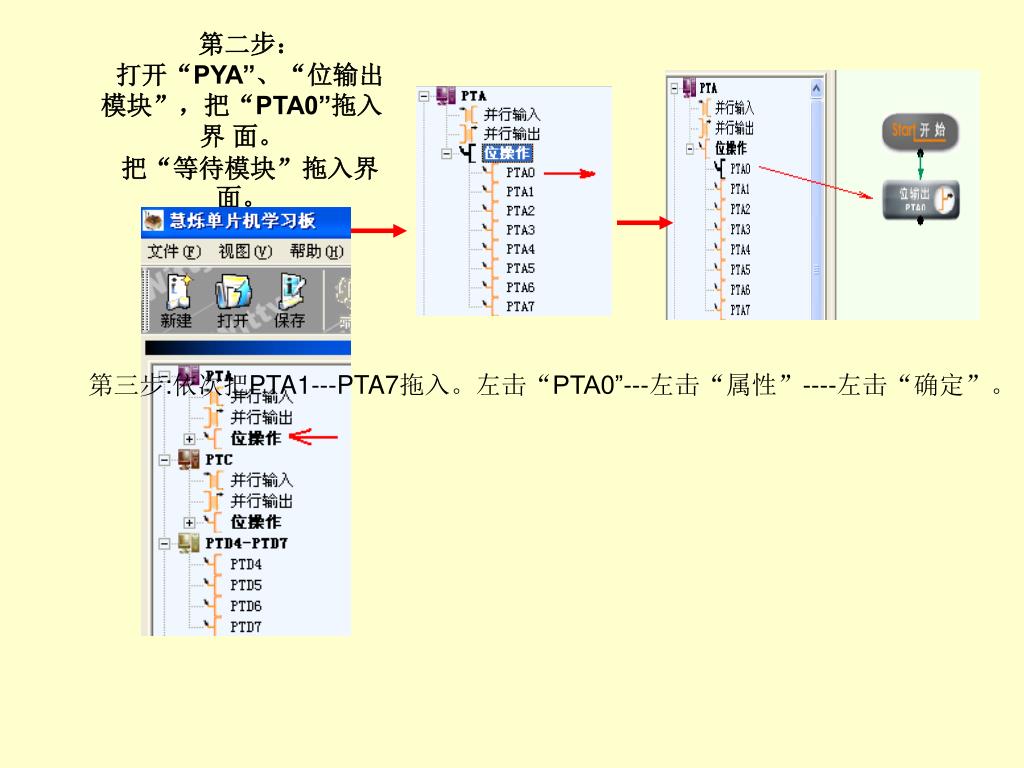

第二步： 打开“PYA”、“位输出模块”，把“PTA0”拖入界 面。 把“等待模块”拖入界面。 第三步:依次把PTA1---PTA7拖入。左击“PTA0”---左击“属性”----左击“确定”。
第三步:依次把PTA1---PTA7拖入。左击“PTA0”---左击“属性”----左击“确定”。第三步:依次把PTA1---PTA7拖入。左击“PTA0”---左击“属性”----左击“确定”。

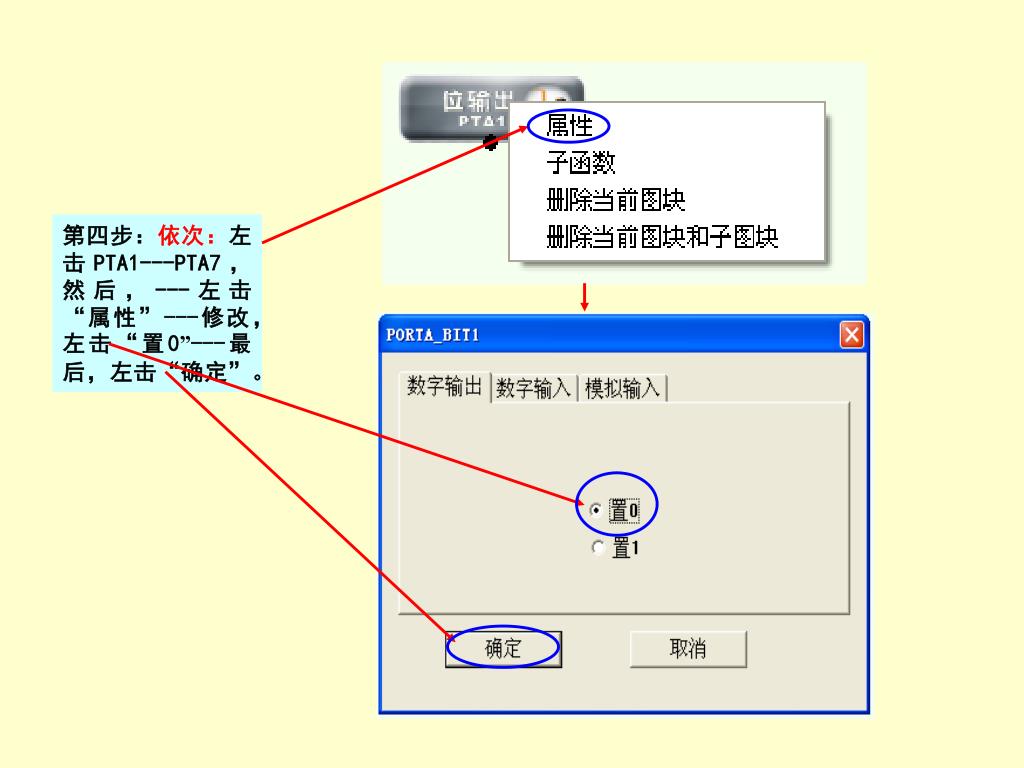

第四步：依次：左击PTA1---PTA7，然后，---左击“属性”---修改，左击“置0”---最后，左击“确定”。第四步：依次：左击PTA1---PTA7，然后，---左击“属性”---修改，左击“置0”---最后，左击“确定”。

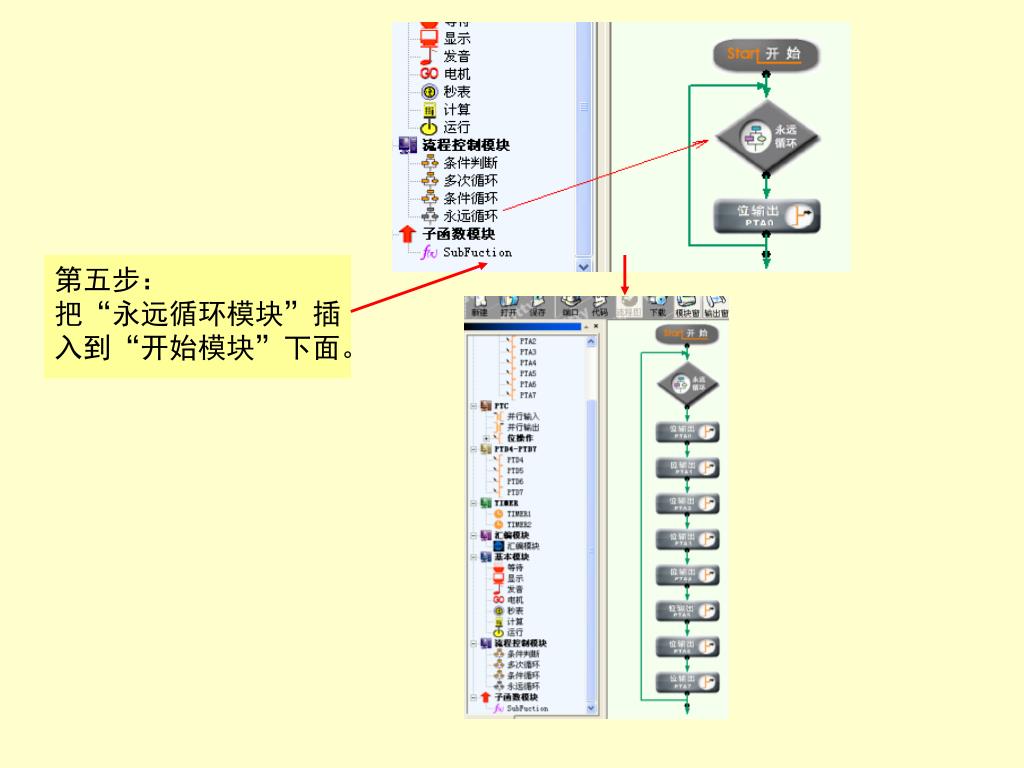

第五步： 把“永远循环模块”插入到“开始模块”下面。

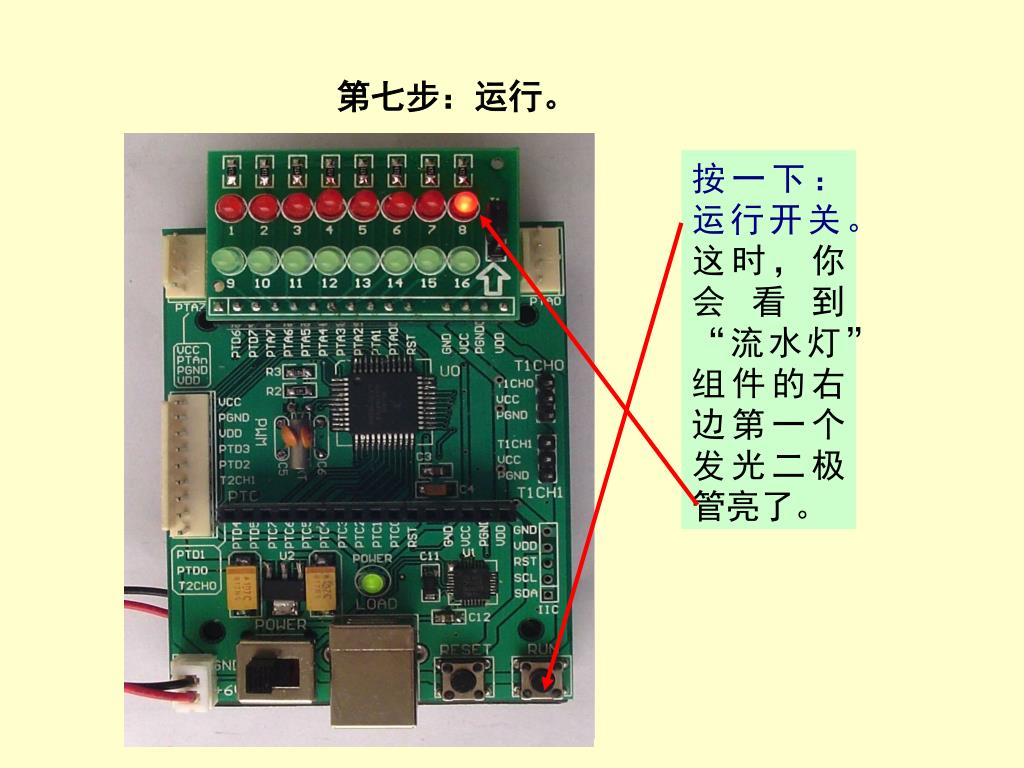

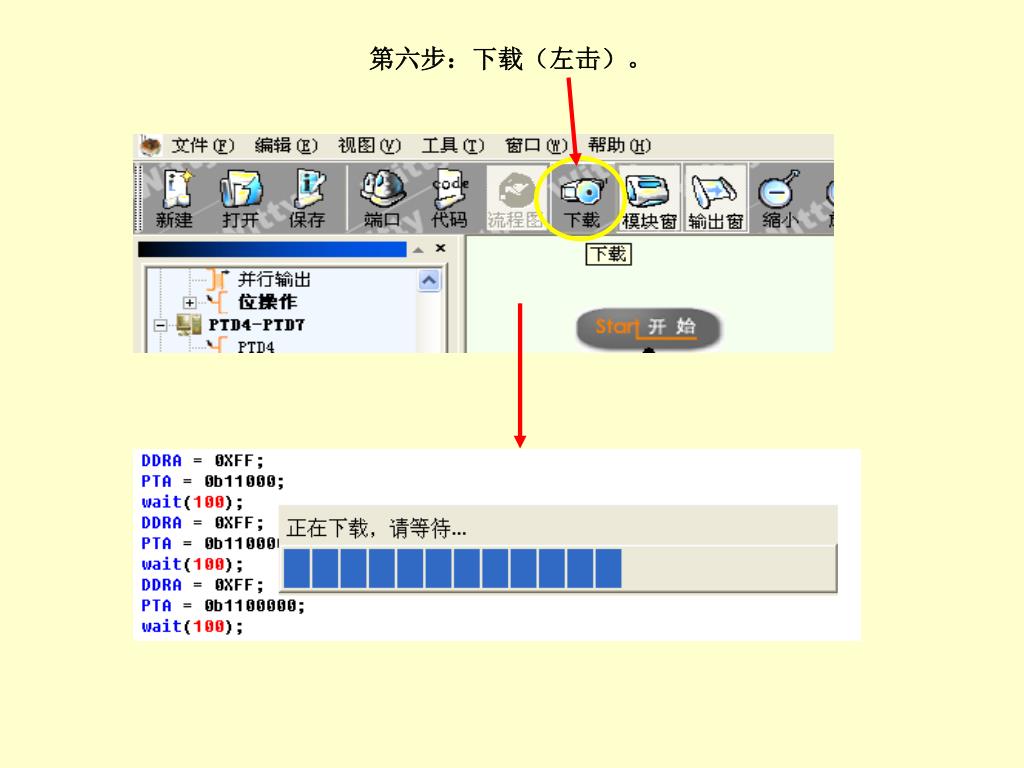

第七步：运行。 按一下：运行开关。这时，你会看到“流水灯” 组件的右边第一个发光二极管亮了。

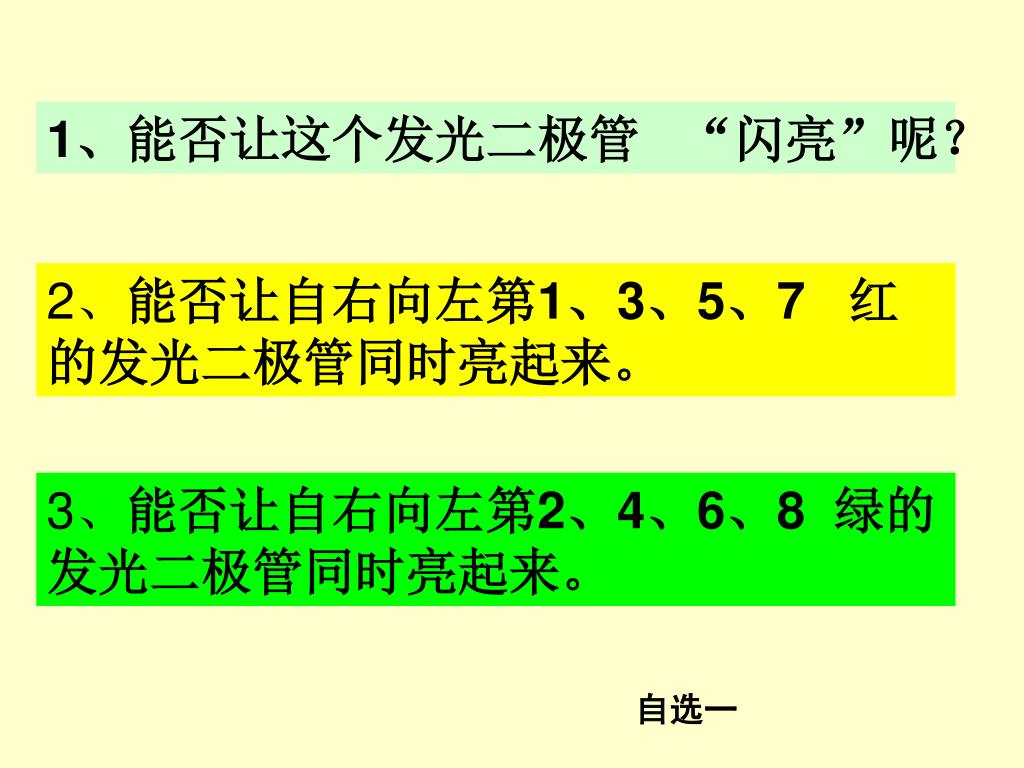

1、能否让这个发光二极管 “闪亮”呢？ 2、能否让自右向左第1、3、5、7 红的发光二极管同时亮起来。 3、能否让自右向左第2、4、6、8 绿的发光二极管同时亮起来。 自选一
