  1. 单片机-MC68HC908AP64 基础实验八： 电磁继电器 闵行区梅陇中学---丁志康

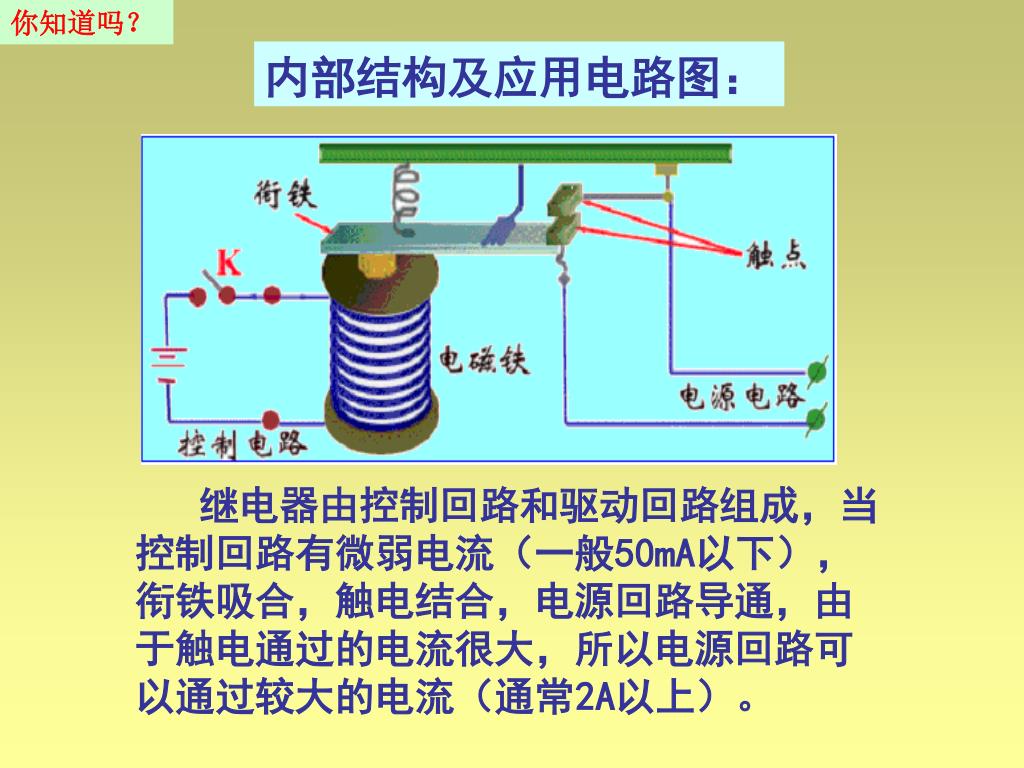

  2. 你知道吗？ 内部结构及应用电路图： 继电器由控制回路和驱动回路组成，当控制回路有微弱电流（一般50mA以下），衔铁吸合，触电结合，电源回路导通，由于触电通过的电流很大，所以电源回路可以通过较大的电流（通常2A以上）。

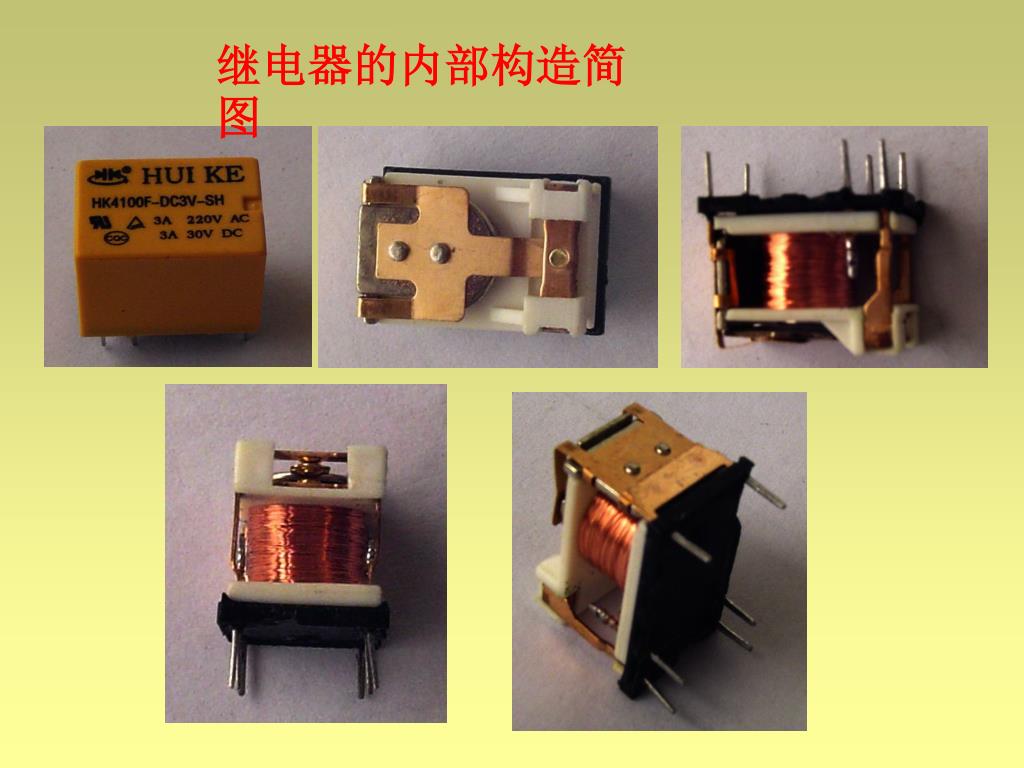

  3. 继电器的内部构造简图

  4. 继电器的引脚脚位图 ③--④：电磁线圈 ①-- ②：相连 如图所示： ①-- ⑤开关闭合，当电磁线圈有电流通过时， ①-- ⑤开关打开， ①-- ⑥开关闭合。

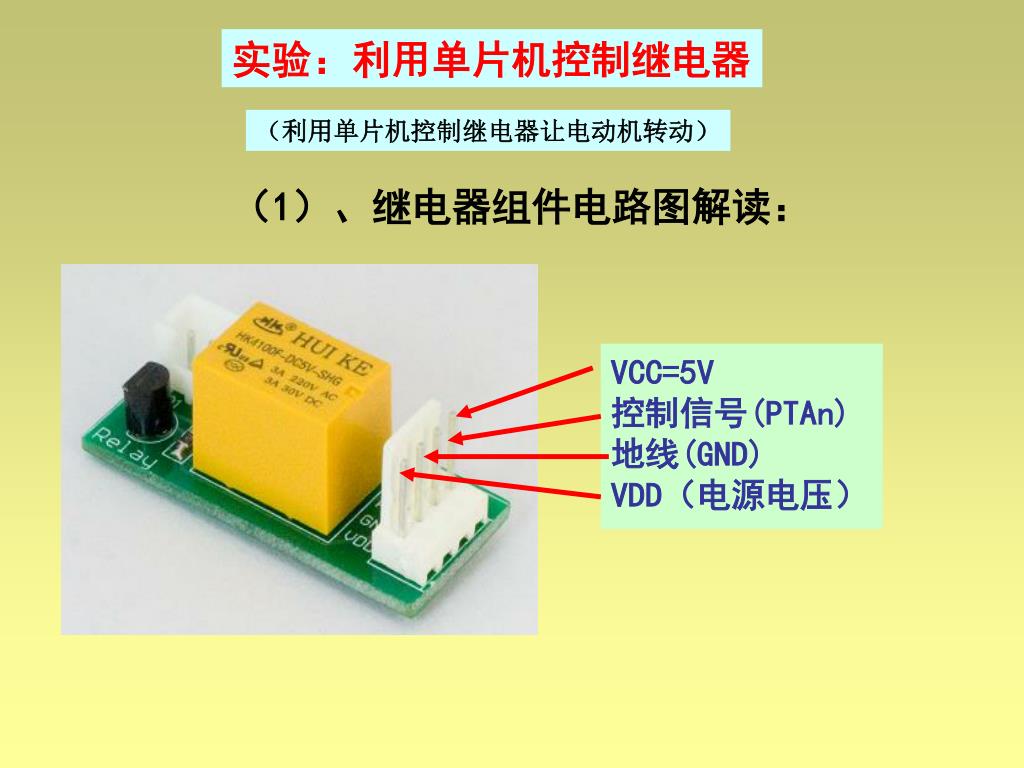

  5. 实验：利用单片机控制继电器 （利用单片机控制继电器让电动机转动） （1）、继电器组件电路图解读： VCC=5V 控制信号(PTAn) 地线(GND) VDD（电源电压）

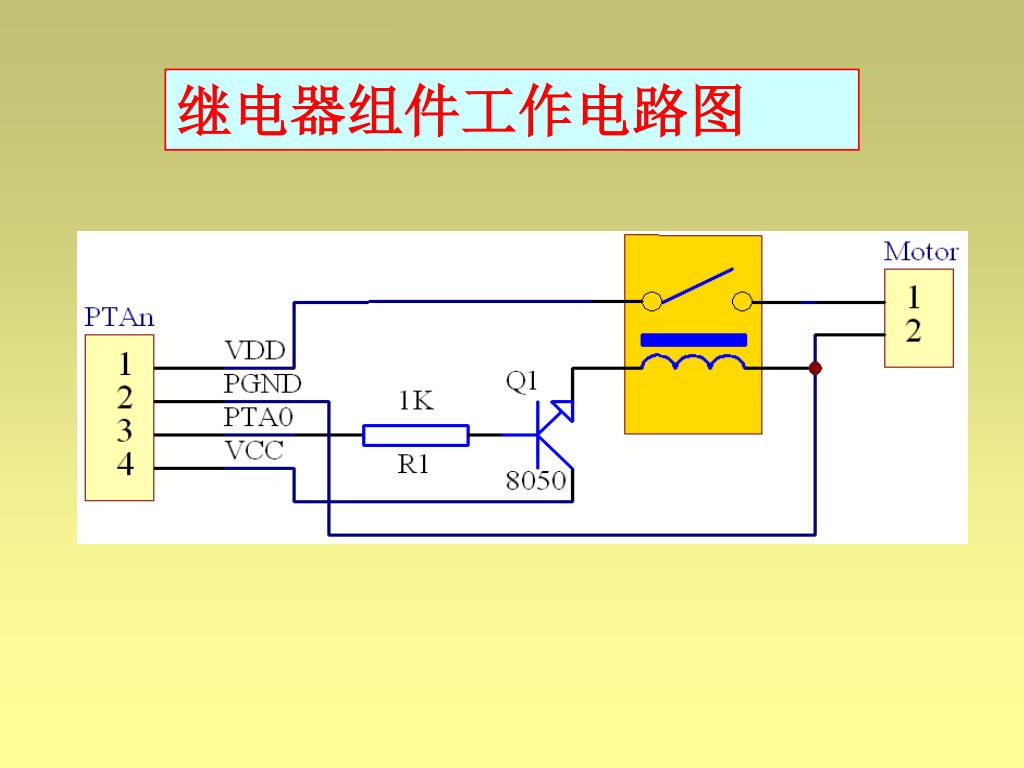

  6. 继电器组件工作电路图

  7. 实验安装图 PTA3

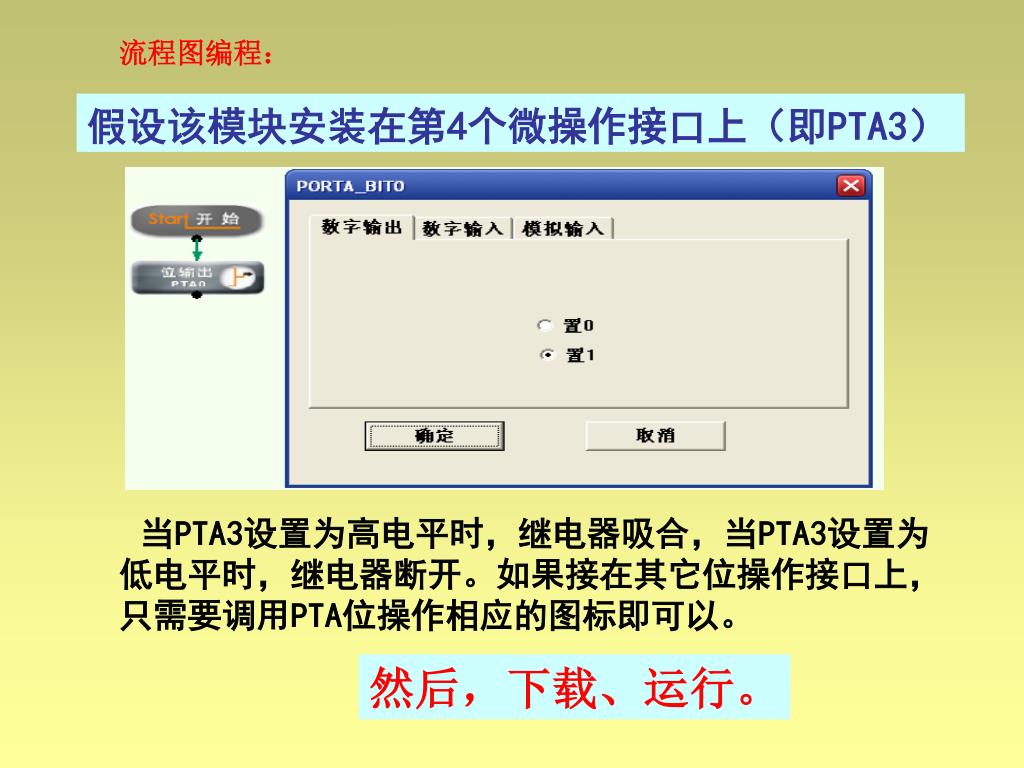

  8. 流程图编程： 假设该模块安装在第4个微操作接口上（即PTA3） 当PTA3设置为高电平时，继电器吸合，当PTA3设置为低电平时，继电器断开。如果接在其它位操作接口上，只需要调用PTA位操作相应的图标即可以。 然后，下载、运行。

  9. 试一试： 让电动机按下设规律工作：转5秒、停3秒、转5秒停3秒。 祝你成功！
