1. Ch4s3-1 第三节 有源滤波电路的设计

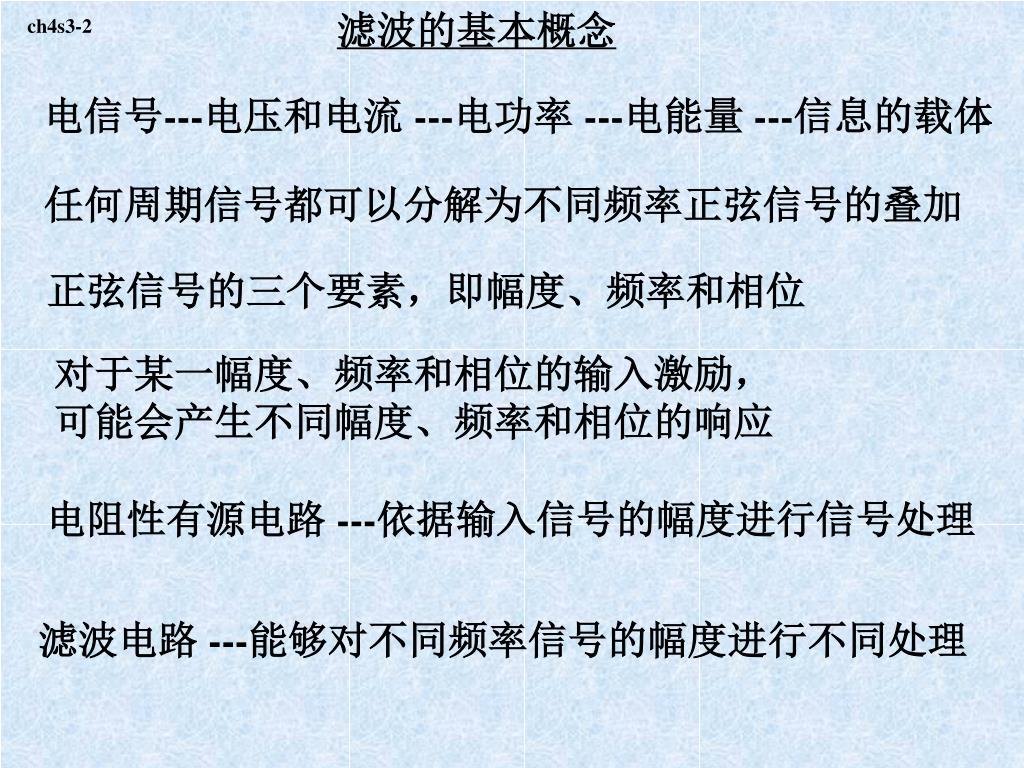

2. ch4s3-2 滤波的基本概念 电信号---电压和电流 ---电功率 ---电能量 ---信息的载体 任何周期信号都可以分解为不同频率正弦信号的叠加 正弦信号的三个要素，即幅度、频率和相位 对于某一幅度、频率和相位的输入激励， 可能会产生不同幅度、频率和相位的响应 电阻性有源电路 ---依据输入信号的幅度进行信号处理 滤波电路 ---能够对不同频率信号的幅度进行不同处理

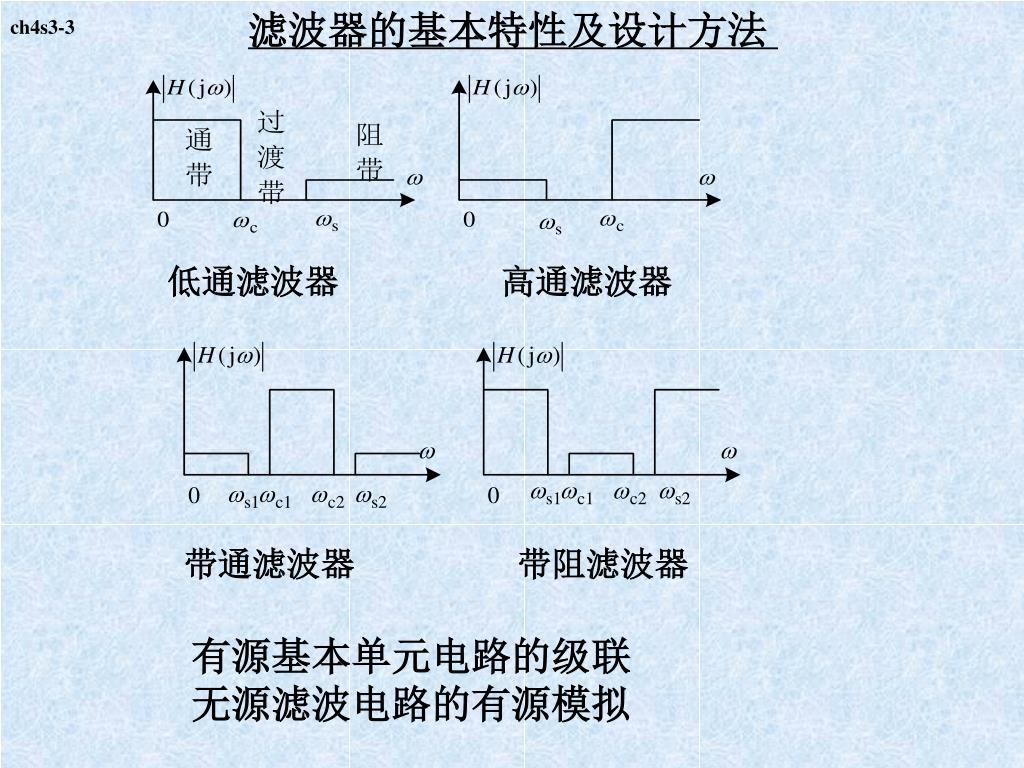

3. 滤波器的基本特性及设计方法 ch4s3-3 低通滤波器 高通滤波器 带通滤波器 带阻滤波器 有源基本单元电路的级联 无源滤波电路的有源模拟

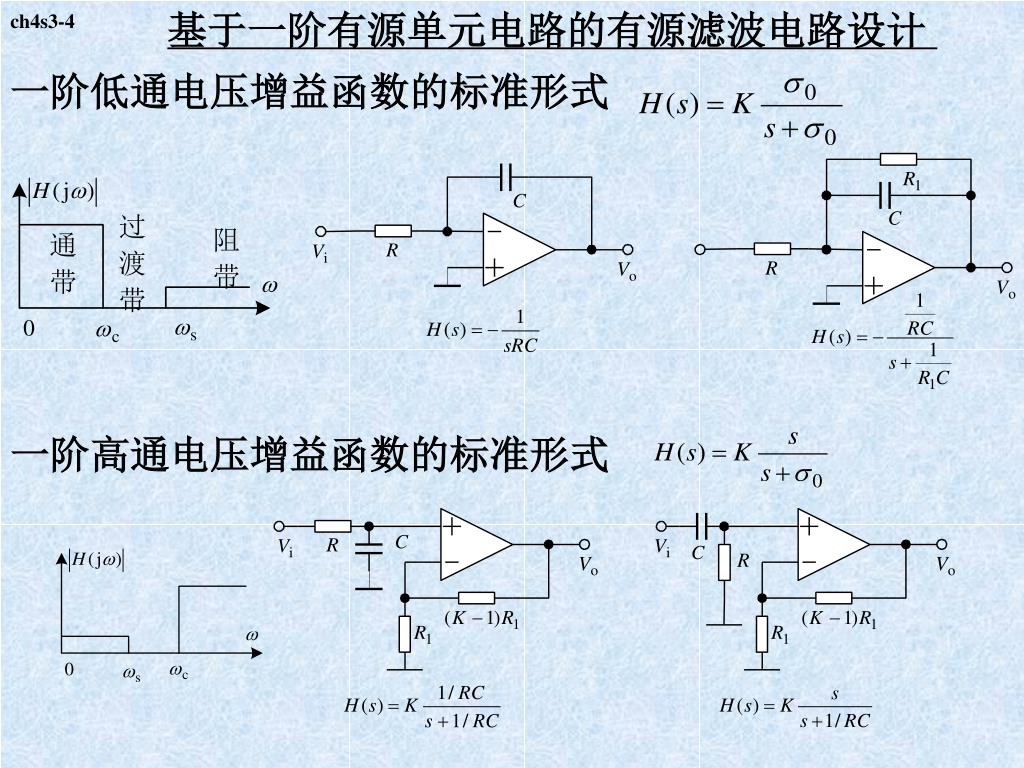

4. 基于一阶有源单元电路的有源滤波电路设计 一阶低通电压增益函数的标准形式 ch4s3-4 一阶高通电压增益函数的标准形式

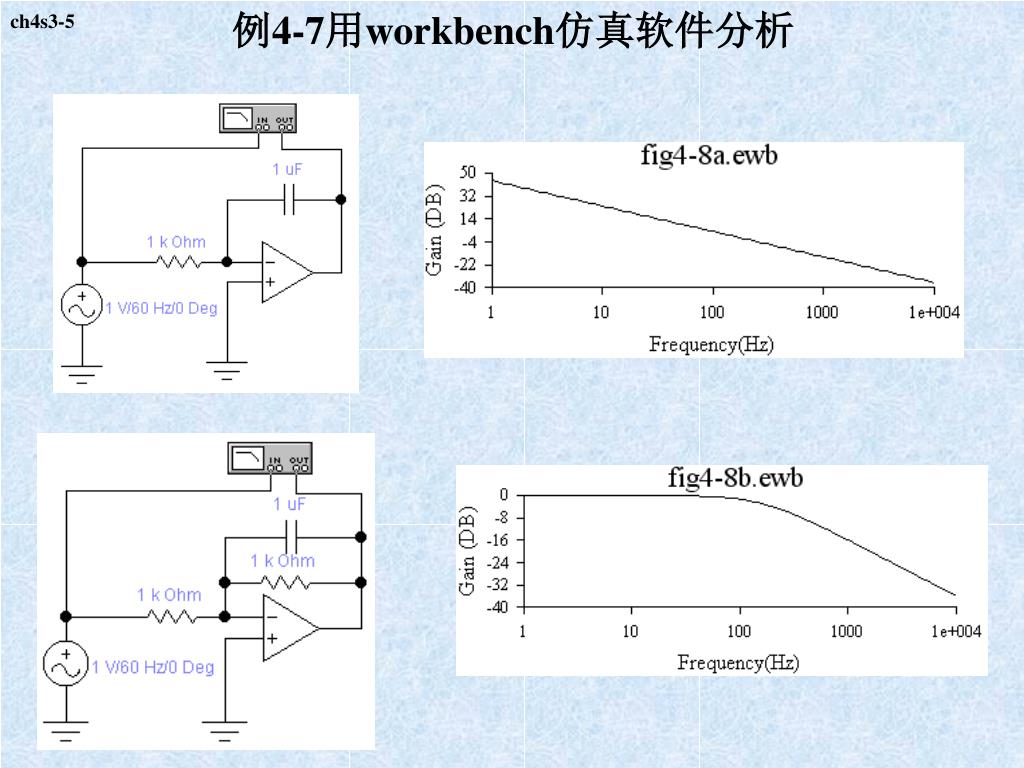

5. 例4-7用workbench仿真软件分析 ch4s3-5

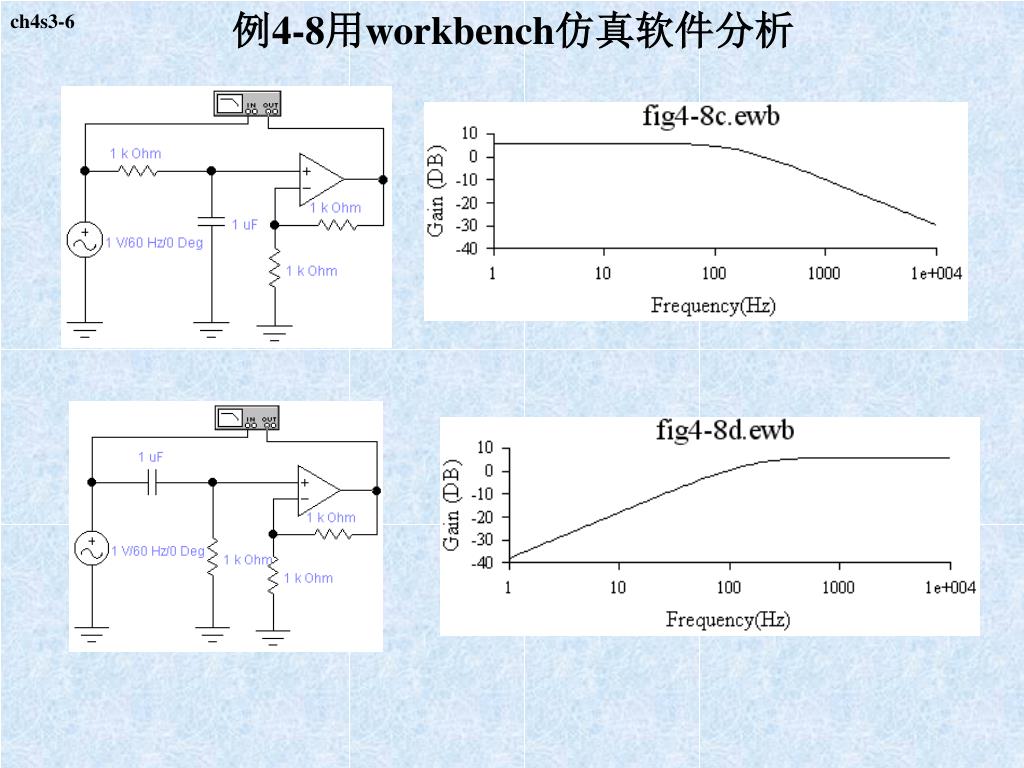

6. 例4-8用workbench仿真软件分析 ch4s3-6

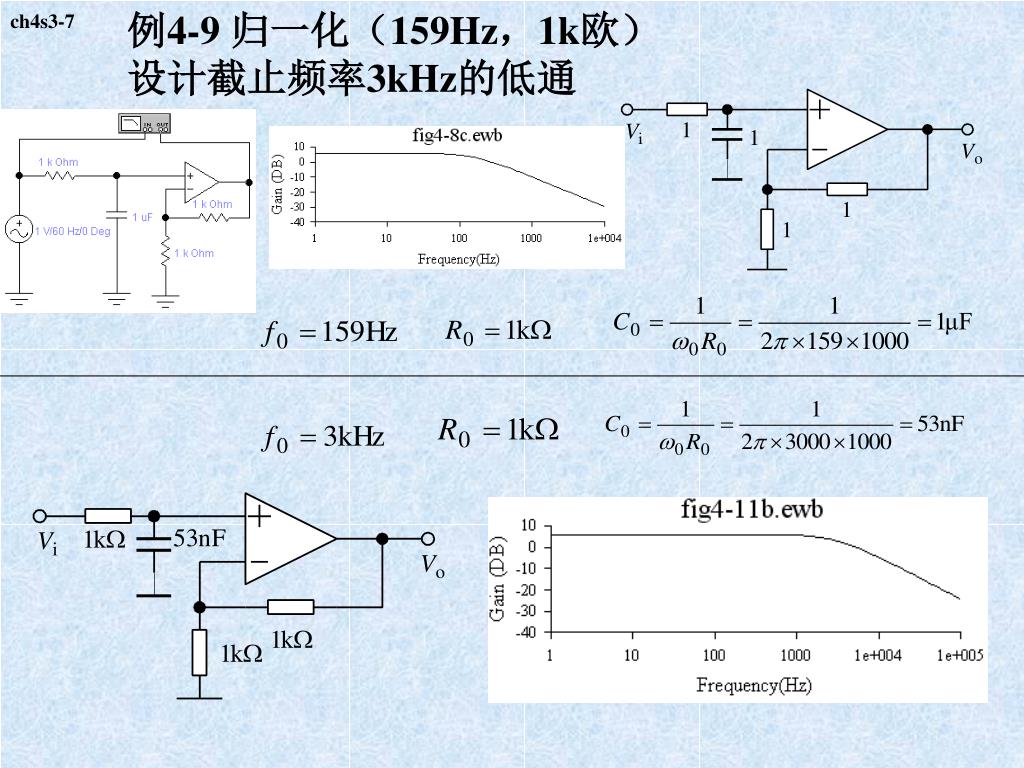

7. 例4-9 归一化（159Hz，1k欧） 设计截止频率3kHz的低通 ch4s3-7

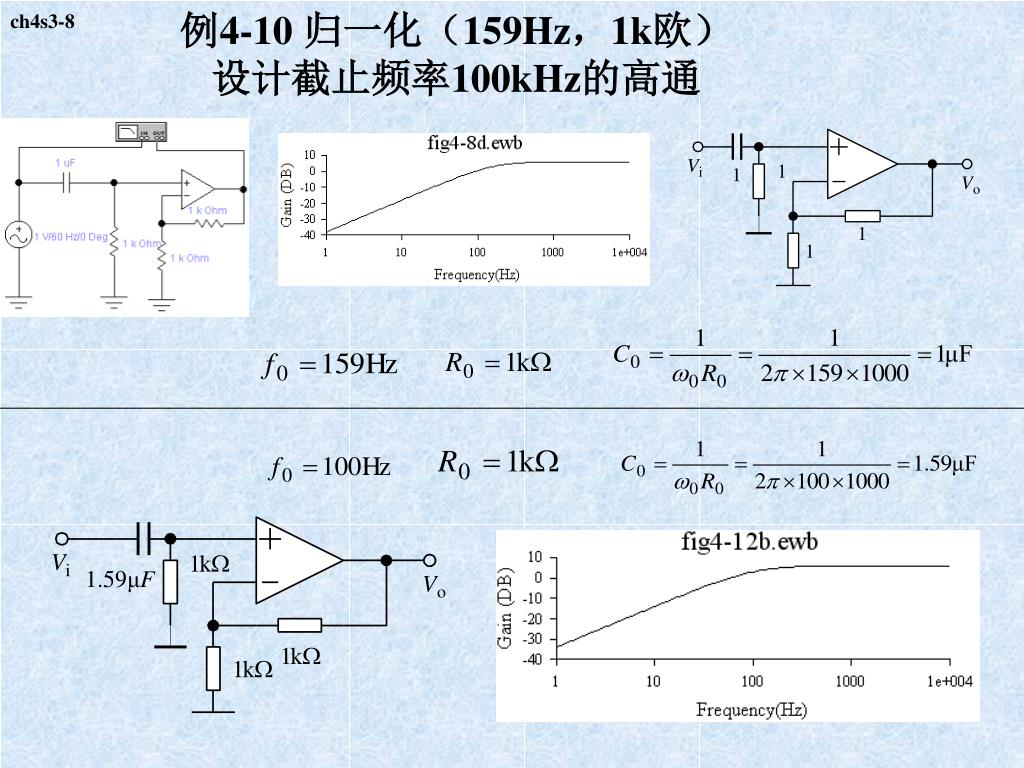

8. 例4-10 归一化（159Hz，1k欧） 设计截止频率100kHz的高通 ch4s3-8

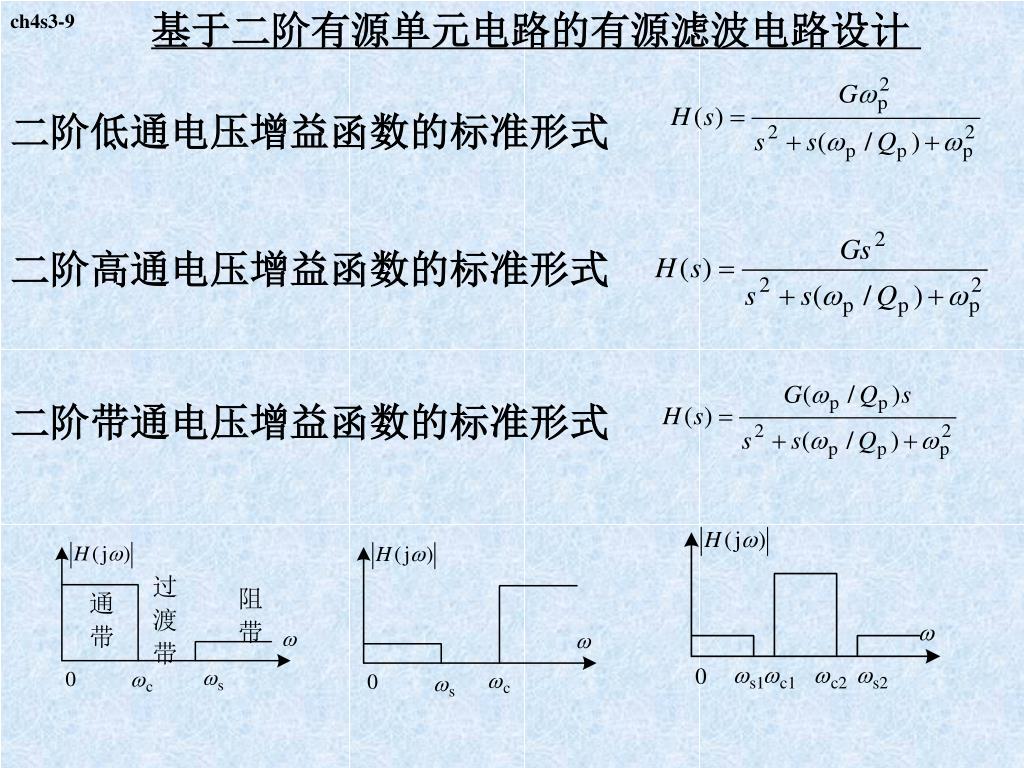

9. 基于二阶有源单元电路的有源滤波电路设计 ch4s3-9 二阶低通电压增益函数的标准形式 二阶高通电压增益函数的标准形式 二阶带通电压增益函数的标准形式

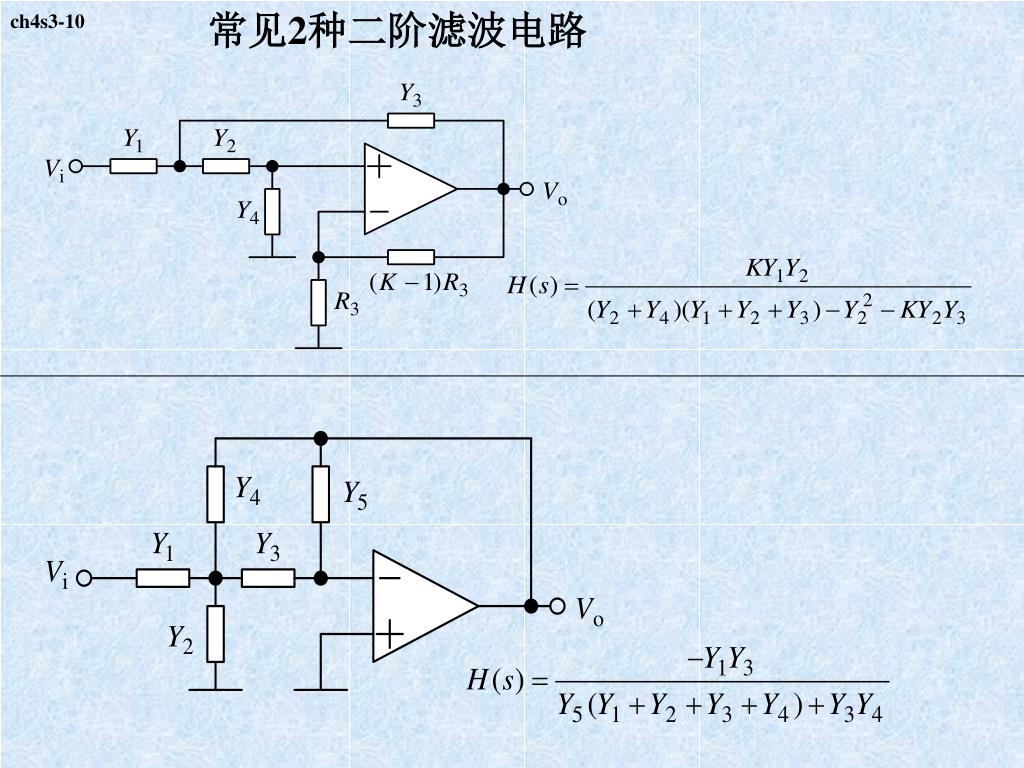

10. 常见2种二阶滤波电路 ch4s3-10

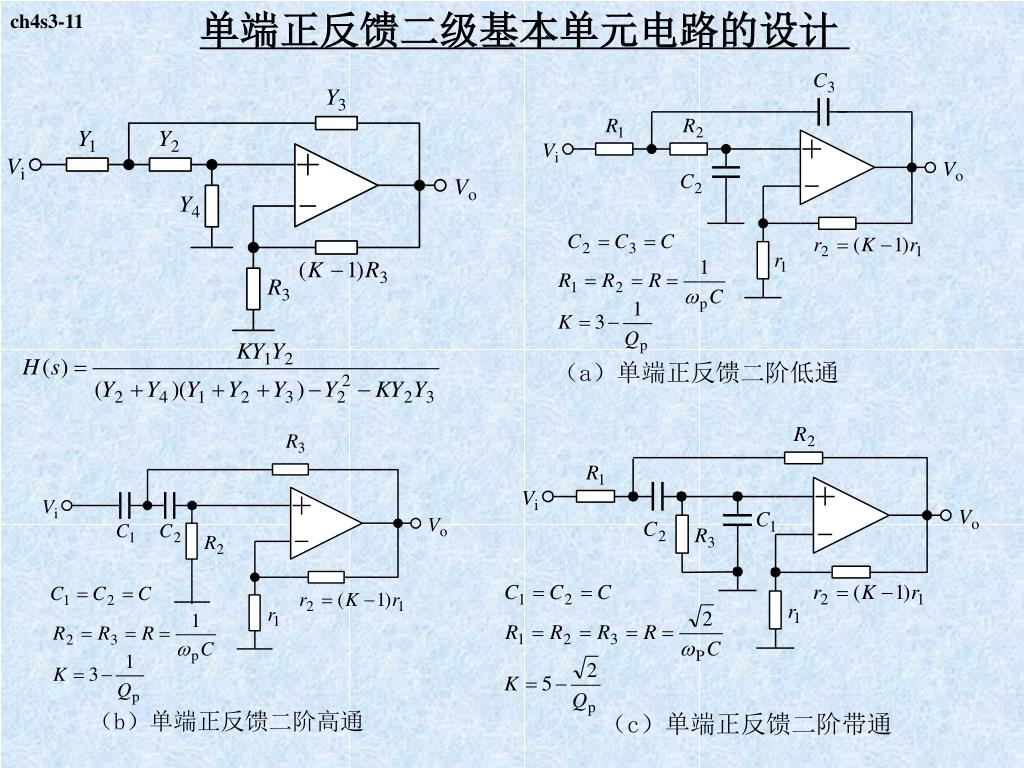

11. 单端正反馈二级基本单元电路的设计 ch4s3-11

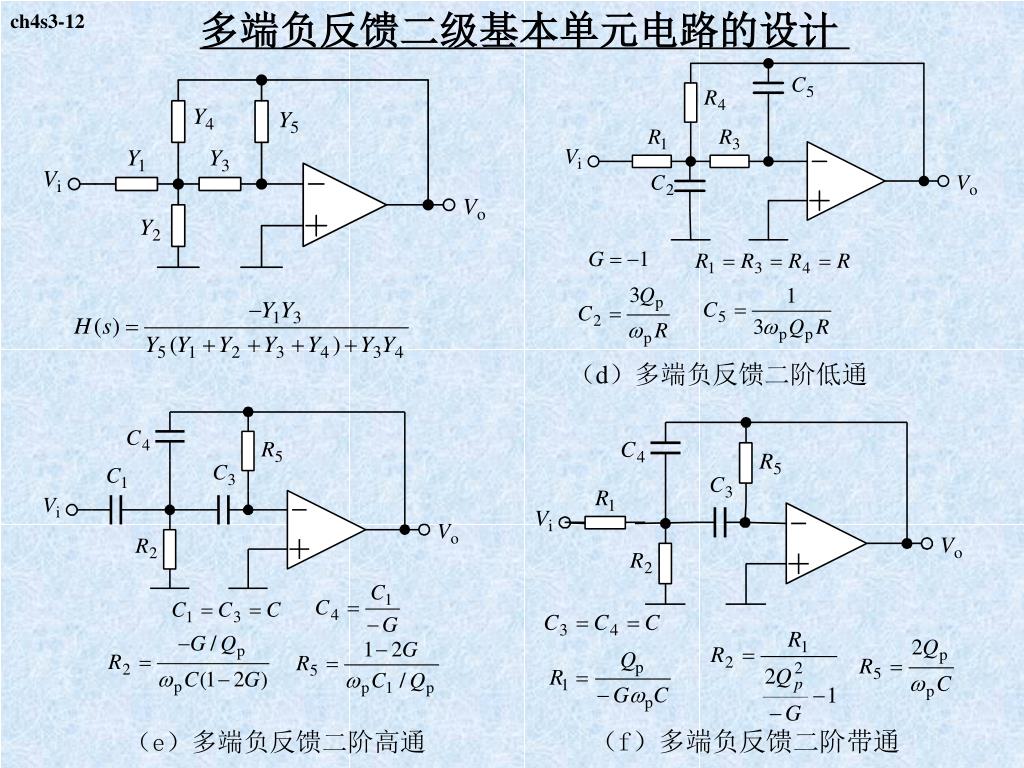

12. 多端负反馈二级基本单元电路的设计 ch4s3-12

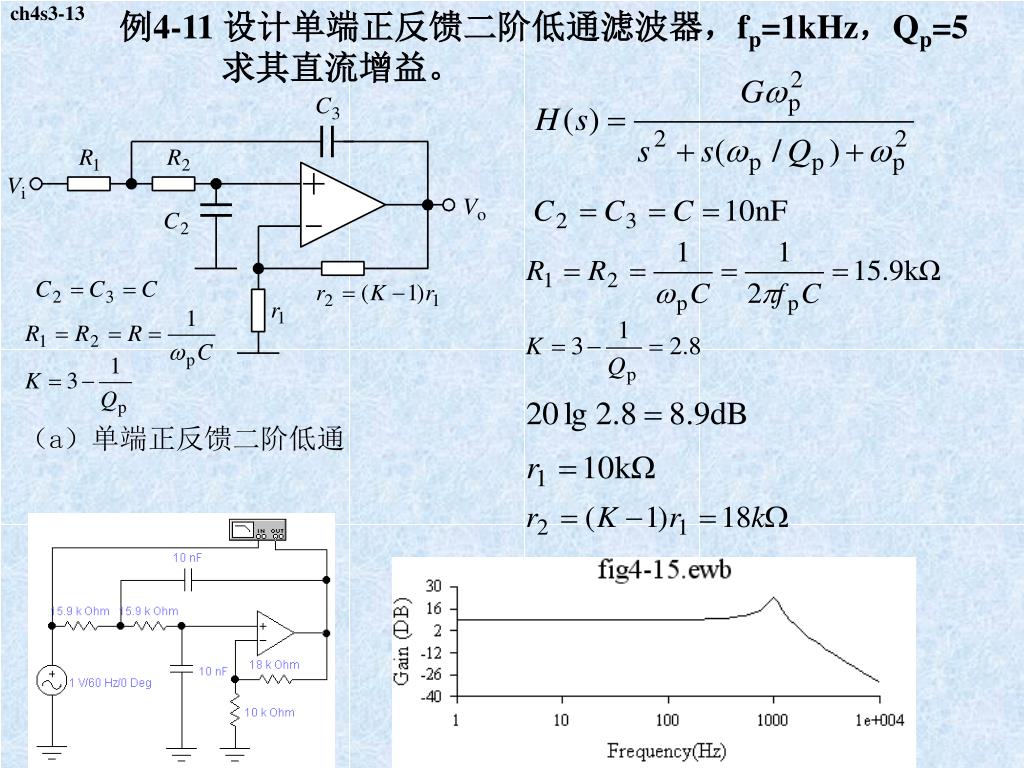

13. 例4-11 设计单端正反馈二阶低通滤波器，fp=1kHz，Qp=5 求其直流增益。 ch4s3-13

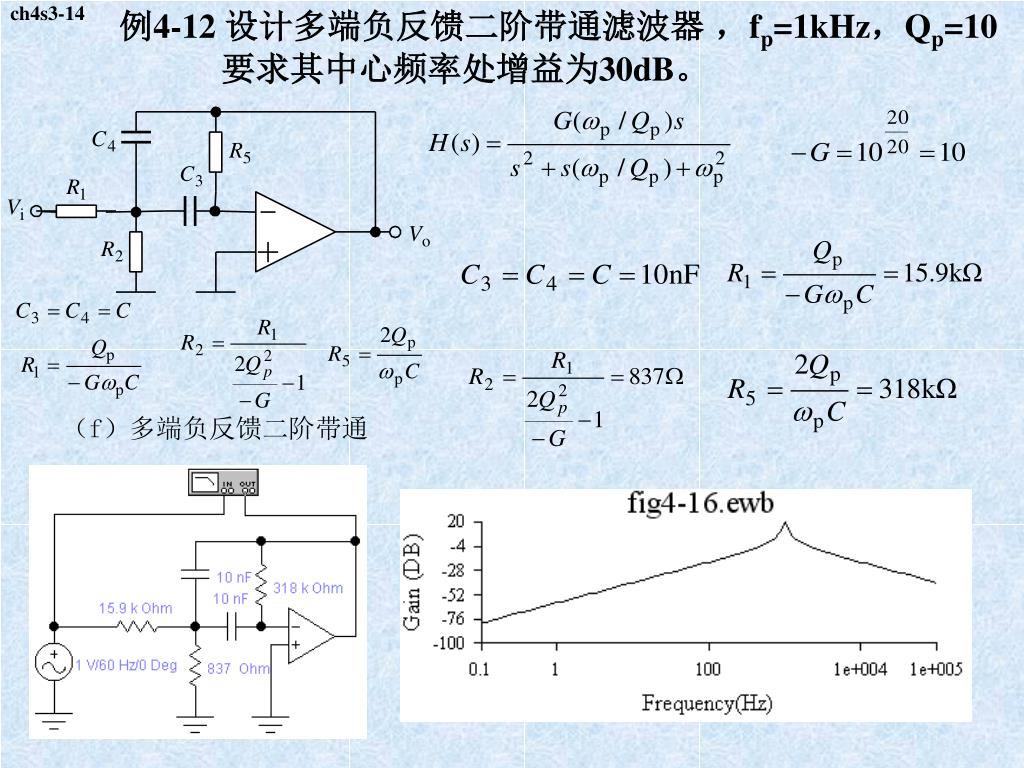

14. 例4-12 设计多端负反馈二阶带通滤波器，fp=1kHz，Qp=10 要求其中心频率处增益为30dB。 ch4s3-14

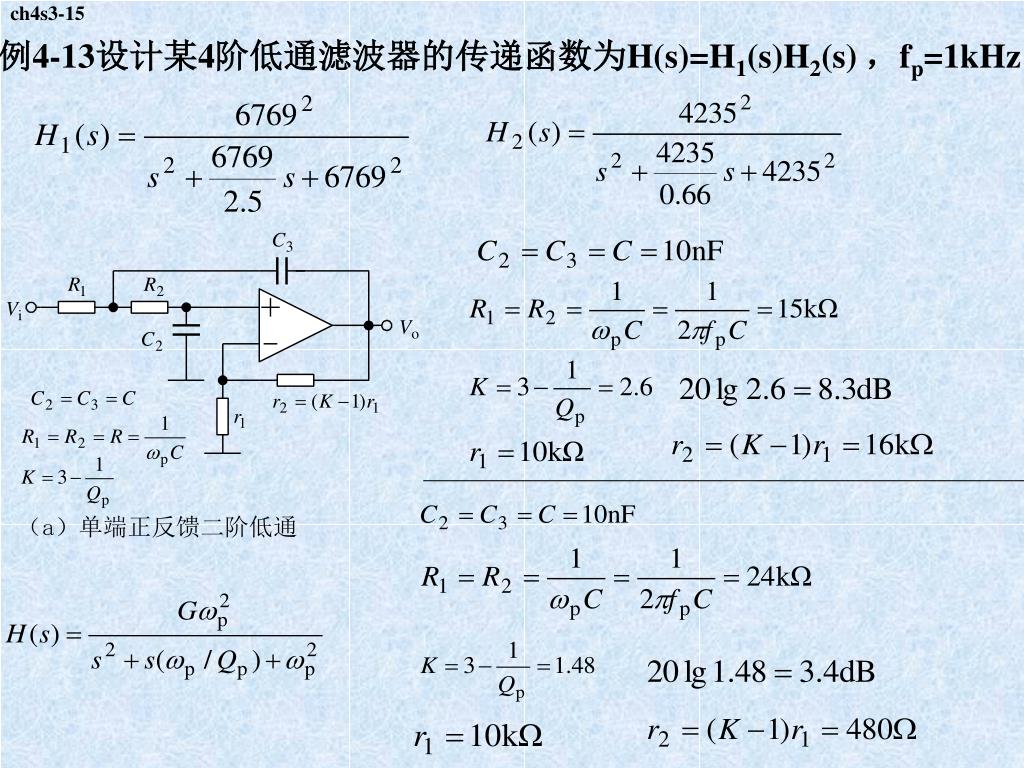

15. 例4-13设计某4阶低通滤波器的传递函数为H(s)=H1(s)H2(s)，fp=1kHz例4-13设计某4阶低通滤波器的传递函数为H(s)=H1(s)H2(s)，fp=1kHz ch4s3-15

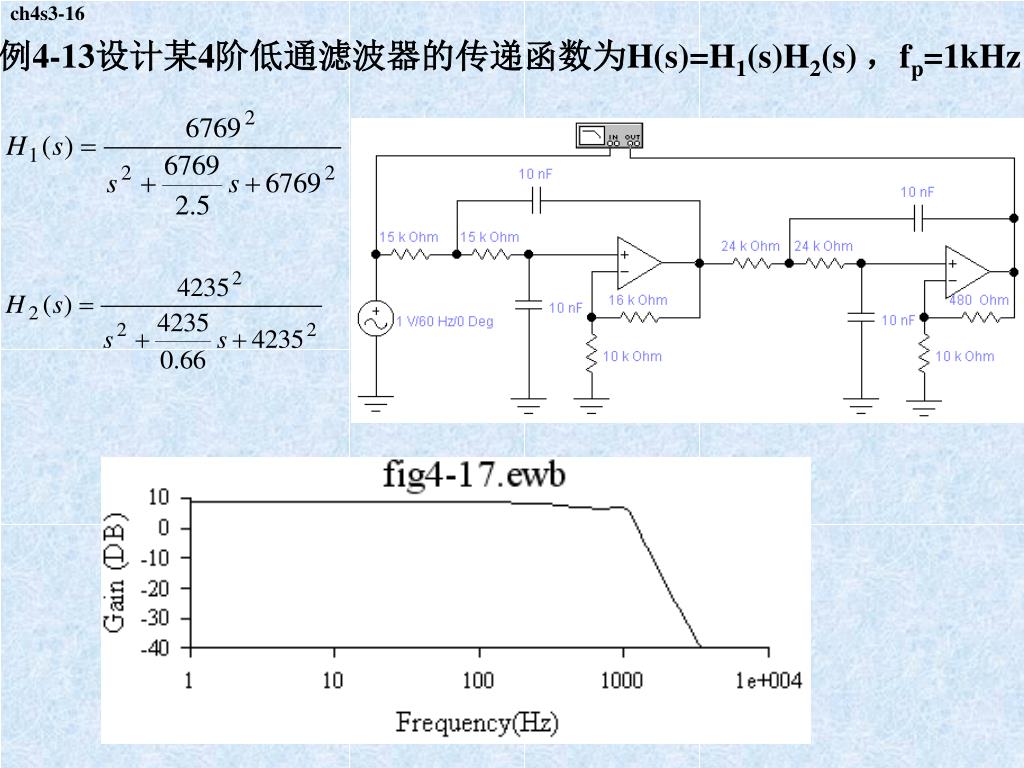

16. 例4-13设计某4阶低通滤波器的传递函数为H(s)=H1(s)H2(s)，fp=1kHz例4-13设计某4阶低通滤波器的传递函数为H(s)=H1(s)H2(s)，fp=1kHz ch4s3-16

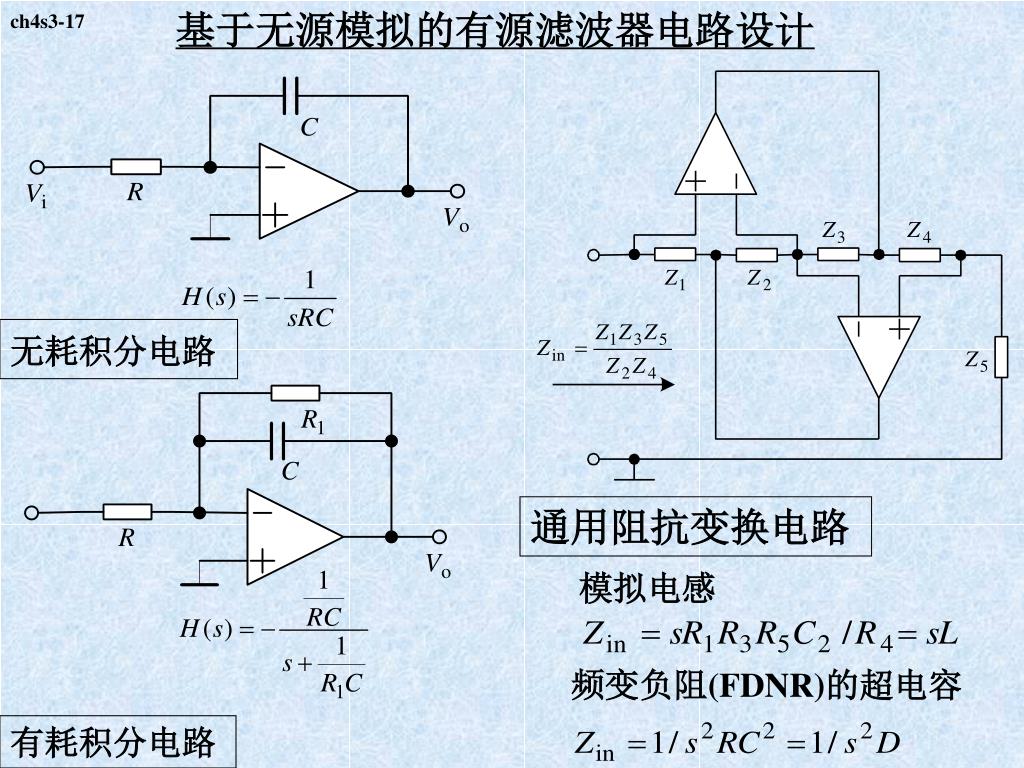

17. 基于无源模拟的有源滤波器电路设计 ch4s3-17 无耗积分电路 通用阻抗变换电路 模拟电感 频变负阻(FDNR)的超电容 有耗积分电路

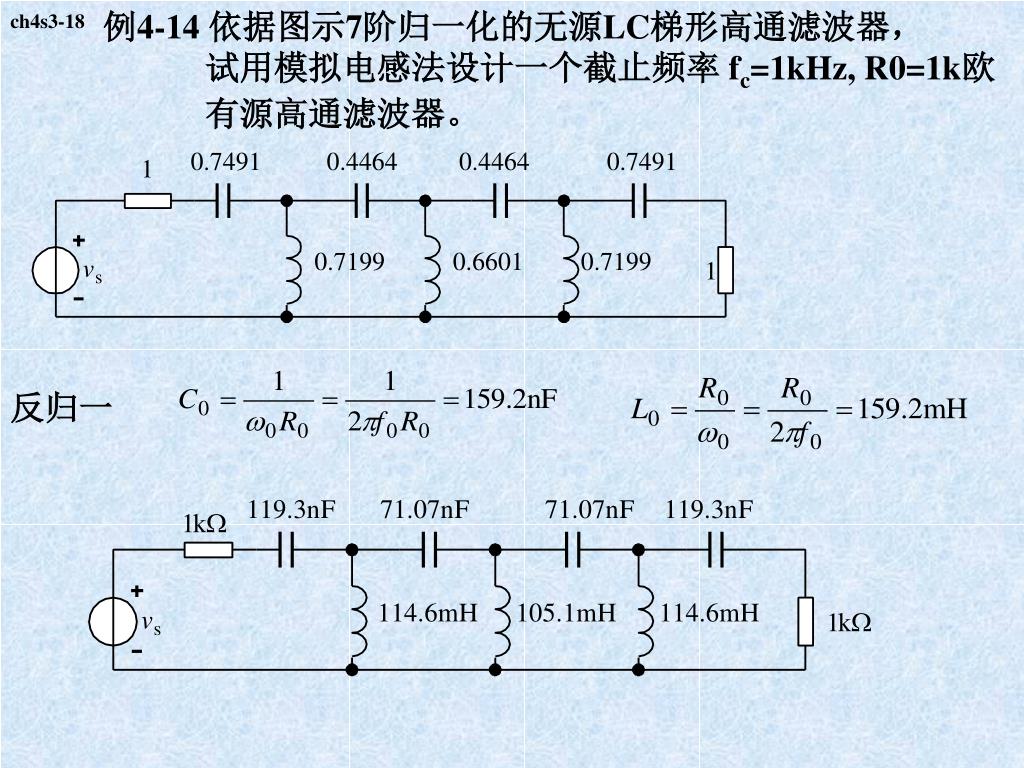

18. 例4-14 依据图示7阶归一化的无源LC梯形高通滤波器， 试用模拟电感法设计一个截止频率 fc=1kHz, R0=1k欧 有源高通滤波器。 ch4s3-18 反归一

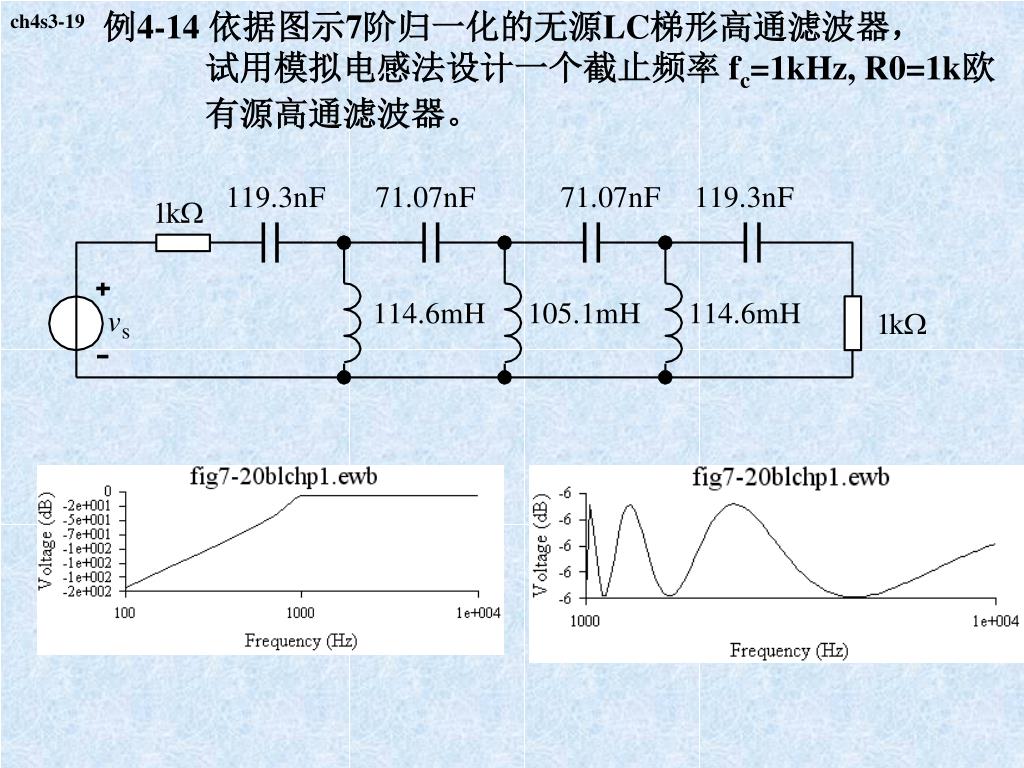

19. 例4-14 依据图示7阶归一化的无源LC梯形高通滤波器， 试用模拟电感法设计一个截止频率 fc=1kHz, R0=1k欧 有源高通滤波器。 ch4s3-19

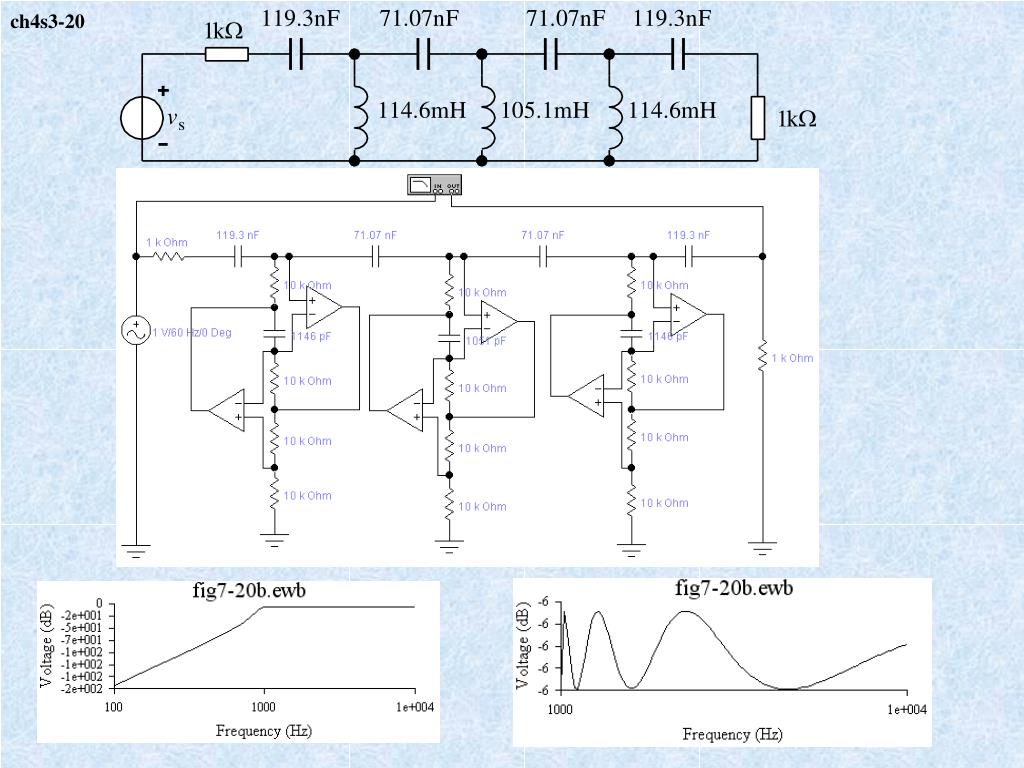

20. ch4s3-20

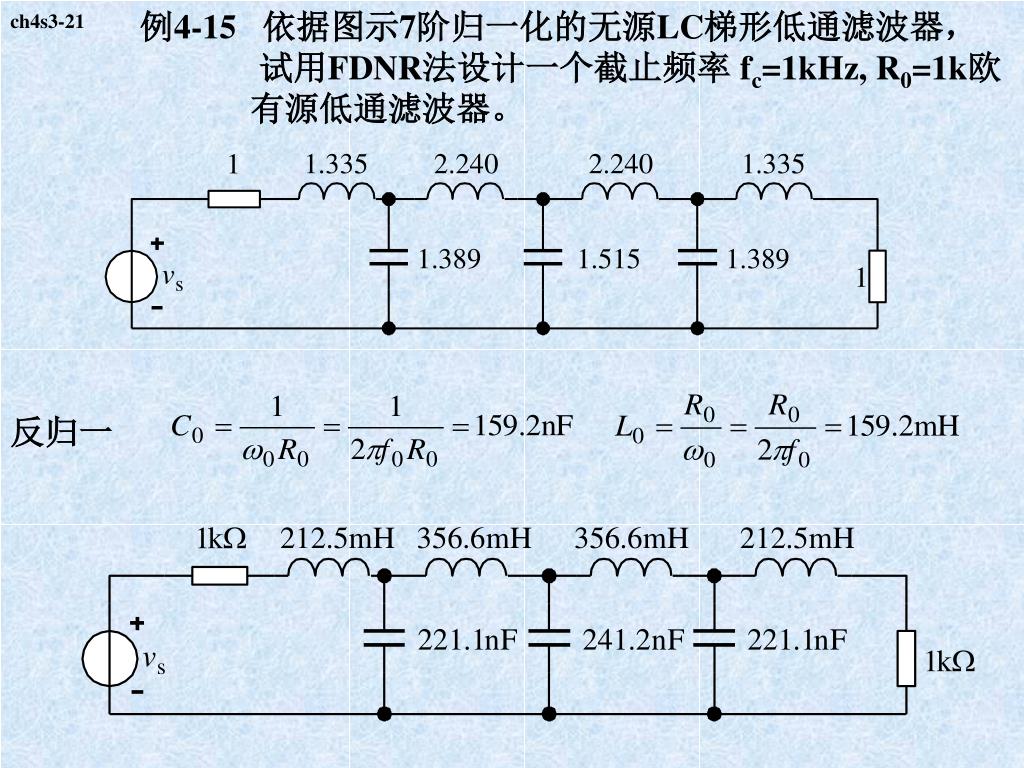

21. 例4-15 依据图示7阶归一化的无源LC梯形低通滤波器， 试用FDNR法设计一个截止频率 fc=1kHz, R0=1k欧 有源低通滤波器。 ch4s3-21 反归一

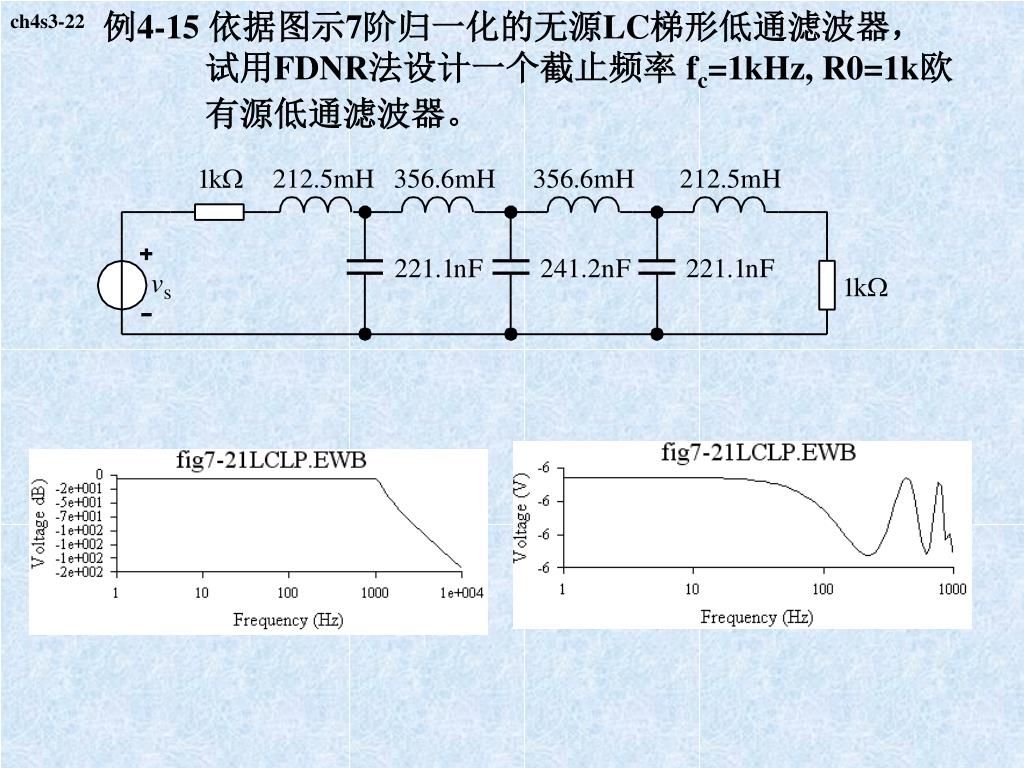

22. 例4-15 依据图示7阶归一化的无源LC梯形低通滤波器， 试用FDNR法设计一个截止频率 fc=1kHz, R0=1k欧 有源低通滤波器。 ch4s3-22

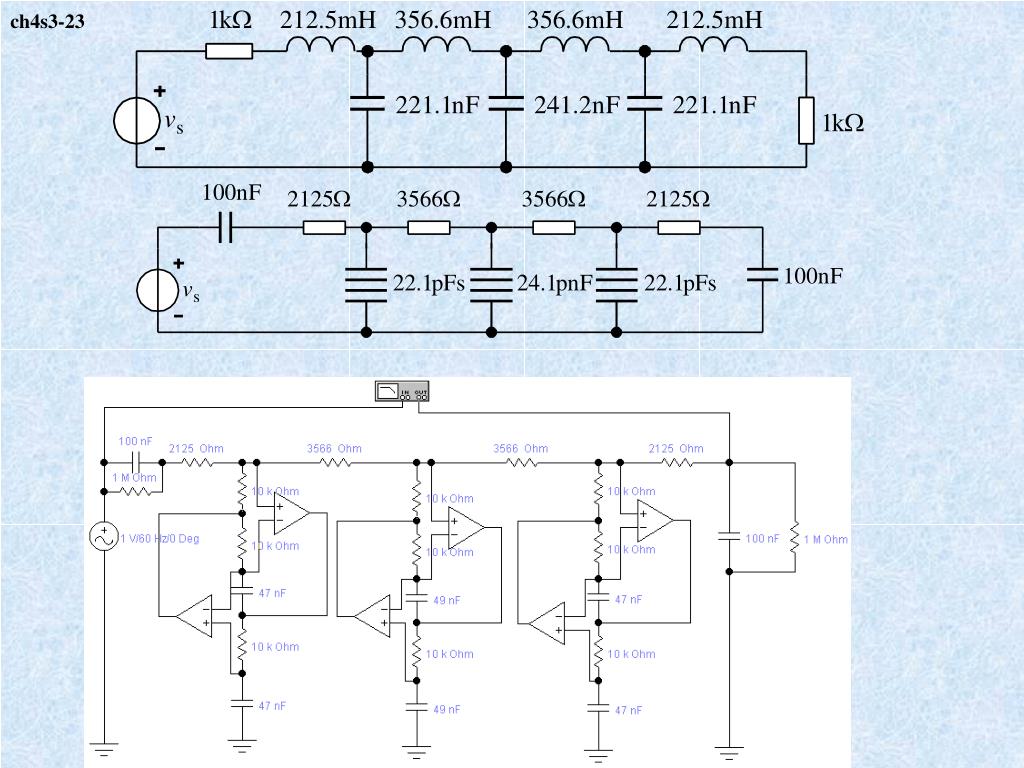

23. ch4s3-23

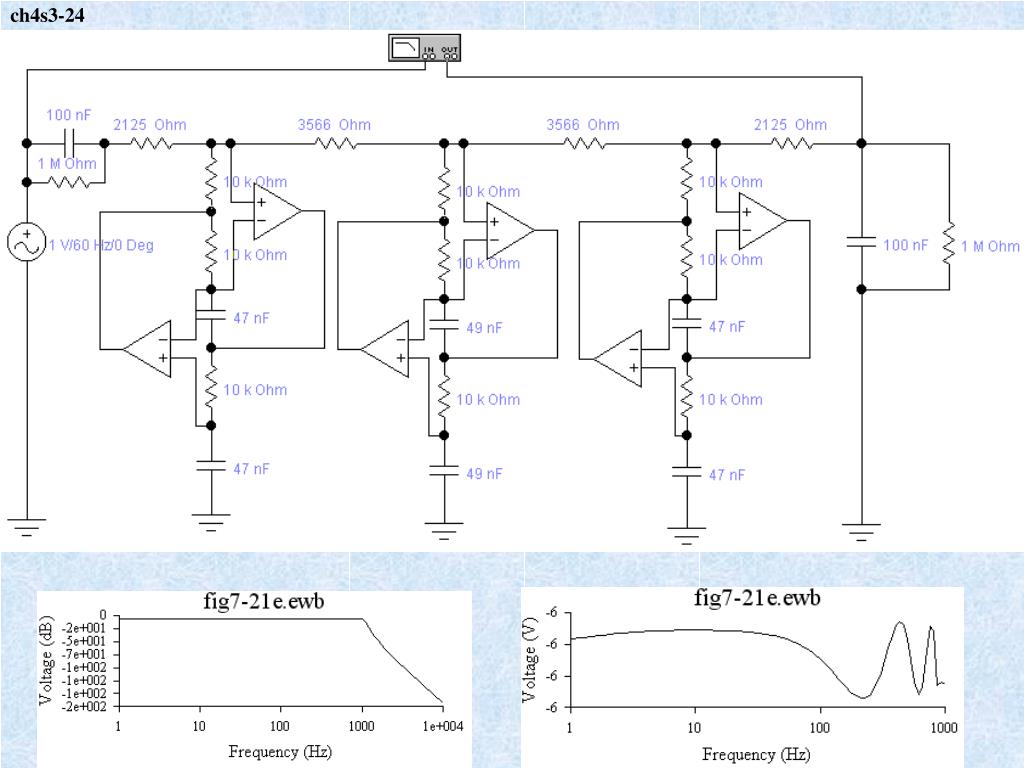

24. ch4s3-24

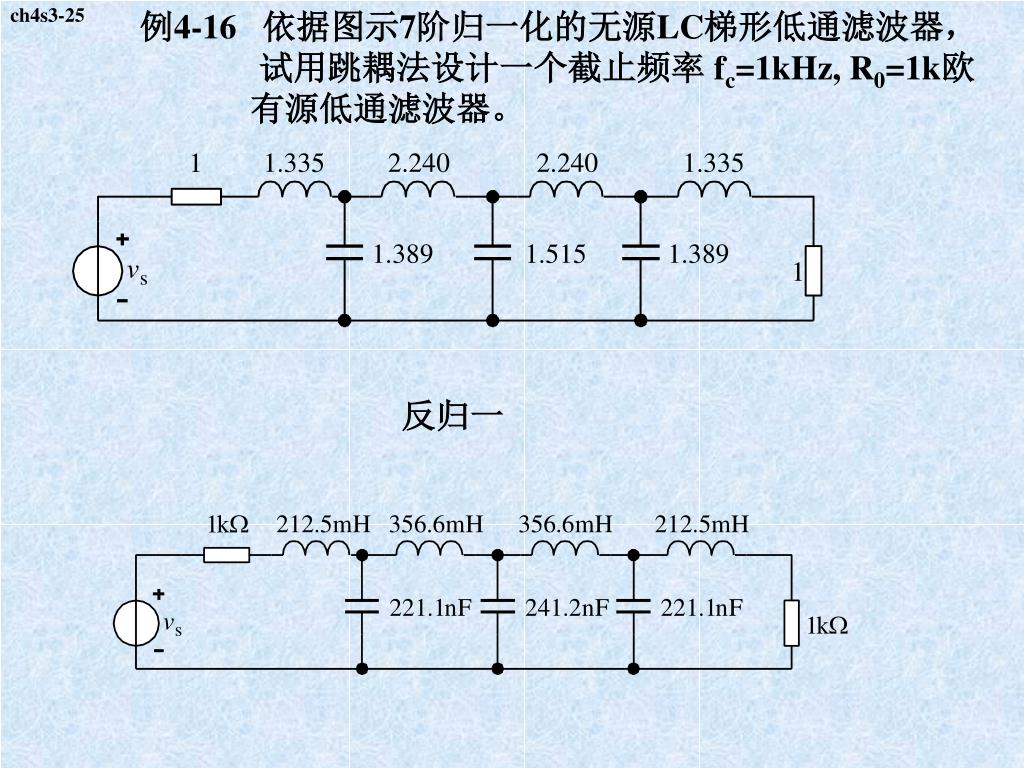

25. 例4-16 依据图示7阶归一化的无源LC梯形低通滤波器， 试用跳耦法设计一个截止频率 fc=1kHz, R0=1k欧 有源低通滤波器。 ch4s3-25 反归一

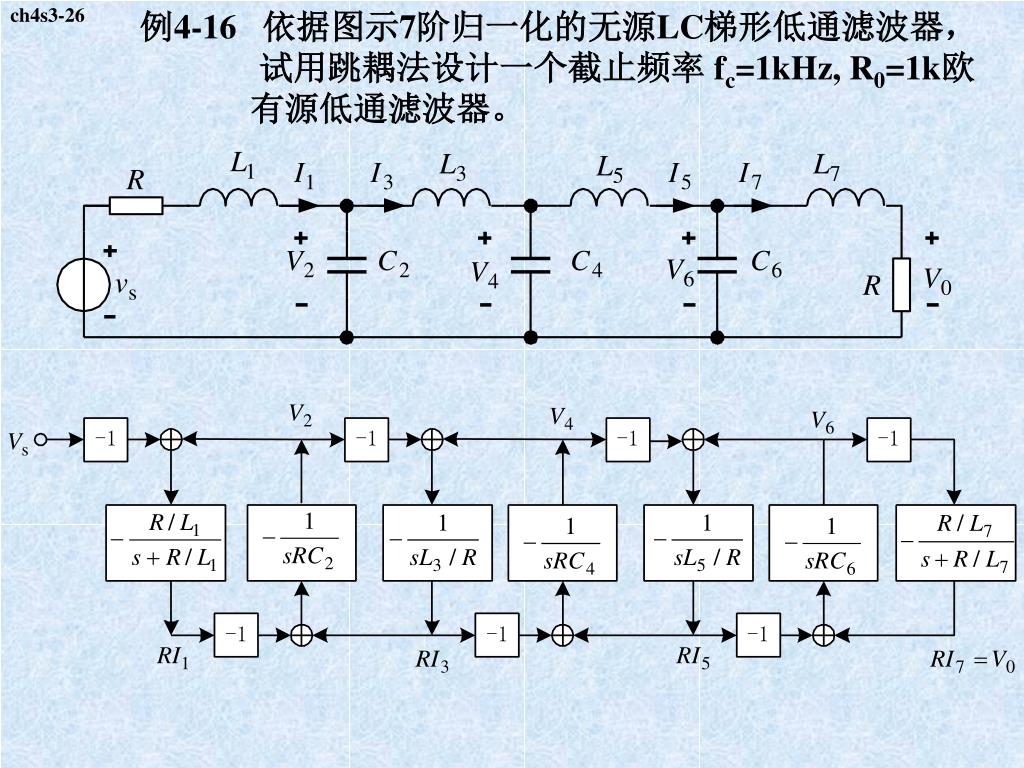

26. 例4-16 依据图示7阶归一化的无源LC梯形低通滤波器， 试用跳耦法设计一个截止频率 fc=1kHz, R0=1k欧 有源低通滤波器。 ch4s3-26

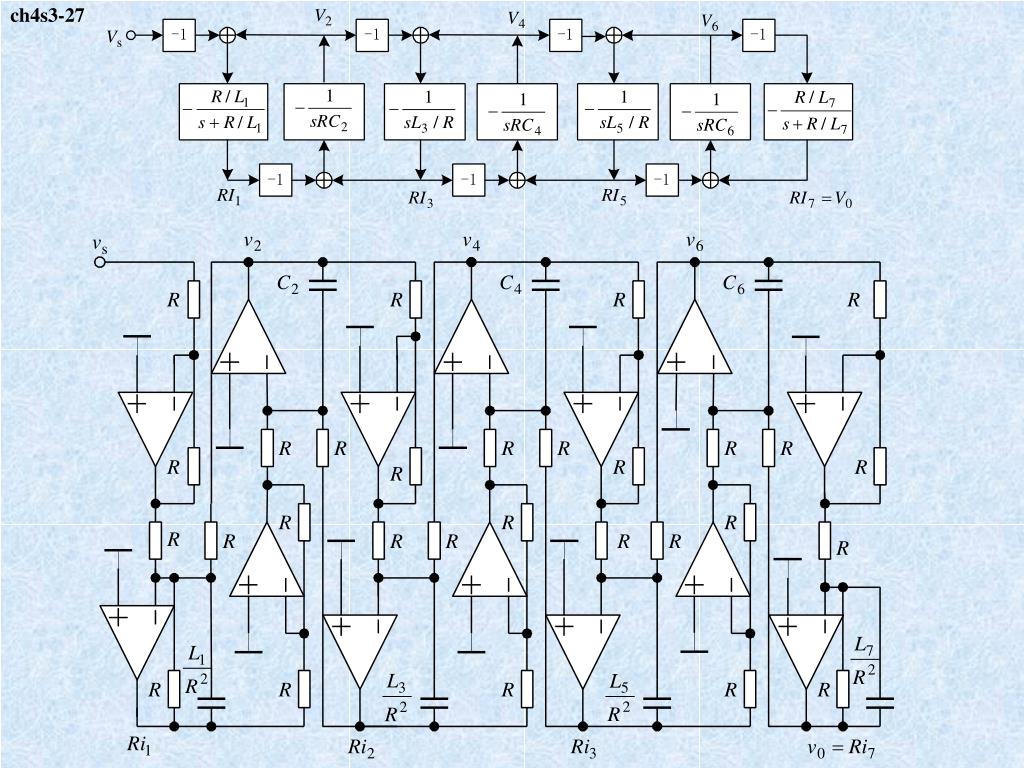

27. ch4s3-27

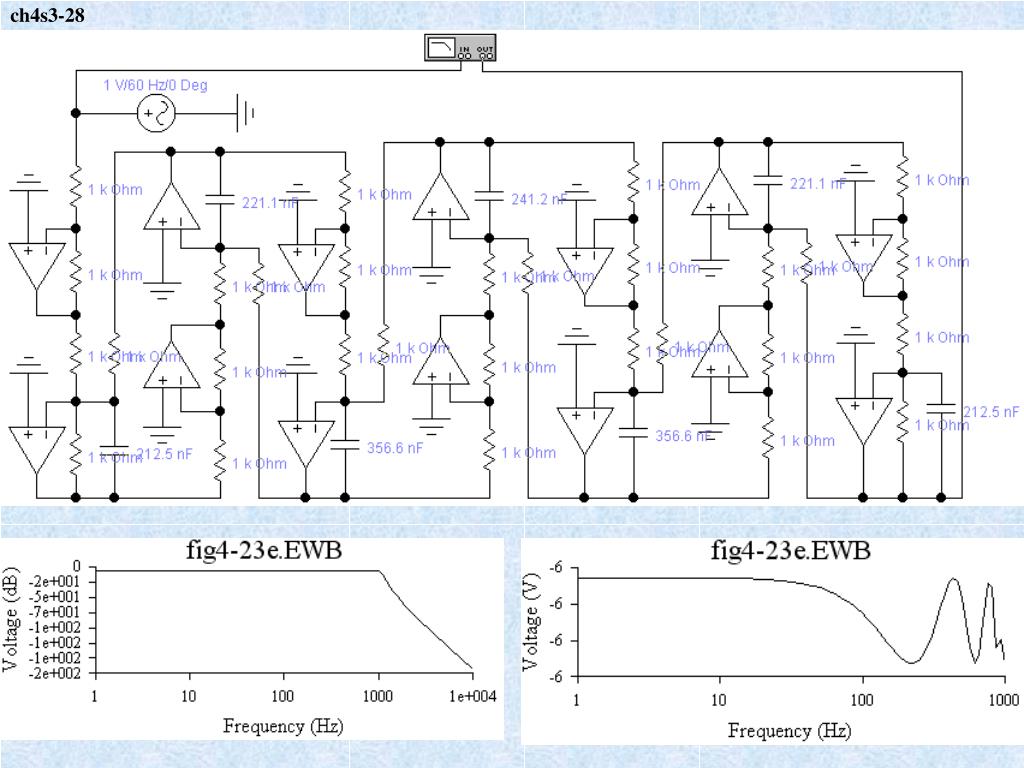

28. ch4s3-28

29. ch4s3-29 习题与补充 4-6, 4-7, 4-8, 4-9
