  1. hotonITA hotonITA Photonical Instruments for Technical Applications Metrologia Óptica com foco na Inovação www.photonita.com.br

  2. hotonITA hotonITA Photonita M-PlanMedição Óptica 3D de peças planas e quase planas Photonical Instruments for Technical Applications

  3. Medição óptica 3D com exatidão, rapidez e o melhor custo / benefício. Multi-LED Shadow Moiré

  4. luz grade Princípio do Shadow Moirè

  5. Efeito de moirè

  6. Δz Shadow Moirè

  7. Shadow Moire – multi-LED a combinação das franjas permite medir superfícies descontínuas

  8. Sistemas Photonita M-PLAN Bancada Portátil

  9. Photonita MPLAN-PCaracterísticas Técnicas • Área de medição: 90 x 90 mm • Profundidade de medição: até 5,2 mm • Incerteza em Z: a partir de 0,002 mm • Resolução em Z: 0,0003 mm • Resolução lateral: 0,15 mm • Tempo de medição: < 30 s • Pontos medidos: 20 mil a 300 mil

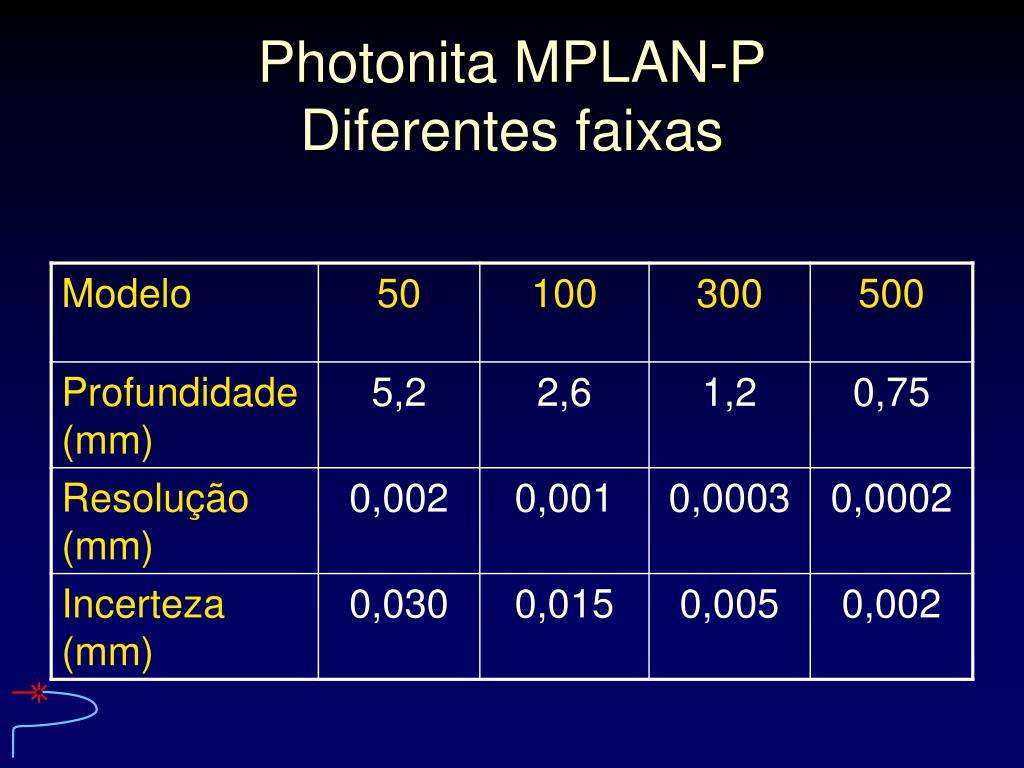

  10. Photonita MPLAN-PDiferentes faixas

  11. Medições com o M-PLAN

  12. Medição do ângulo de peça estampada

  13. Forma 3D de uma pastilha de metal duro sem uso

  14. Visualização do desgaste de uma pastilha de metal duro usada

  15. Sistema em uso na Indústria

  16. Sistemas Photonita M-PLAN Bancada Portátil TECNOLOGIA BRASILEIRA

  17. hotonITA hotonITA Photonical Instruments for Technical Applications Metrologia Óptica com foco na Inovação www.photonita.com.br
