Presentation Transcript

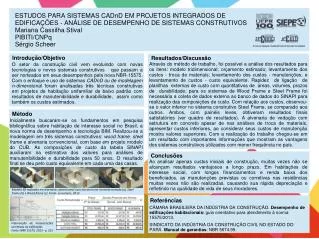

  1. ESTUDOS PARA SISTEMAS CADnD EM PROJETOS INTEGRADOS DE EDIFICAÇÕES - ANÁLISE DE DESEMPENHO DE SISTEMAS CONSTRUTIVOSMariana Cassilha StivalPIBITI/CNPqSérgio Scheer Introdução/Objetivo Resultados/Discussão Através do método de trabalho, foi possível a análise dos resultados para os itens: modelo tridimensional; orçamento estimado; levantamento dos custos - troca de materiais; levantamento dos custos - manutenções; e levantamento de custos - custo equivalente. Rapidez de ligação de planilhas externas de custo com quantitativos de áreas, volumes, prazos de durabilidade; para os sistemas de Wood Frame e Steel Frame foi necessária a coleta de dados externa ao banco de dados do SINAPI para realização das composições de custo. Com relação aos custos, observou-se o valor inferior no sistema construtivo Steel Frame, se comparado aos outros. Ambos, com painéis leves, obtiveram resultados finais satisfatórios (ver quadro de resultados). A alvenaria de vedação com estrutura em concreto apesar de nas análises de troca de materiais, apresentar custos inferiores, ao considerar seus custos de manutenção mostra valores superiores. Com a realização do trabalho chegou-se em um resultado com importantes informações que mostram as vantagens dos sistemas construtivos utilizados com menor frequência no país. O setor da construção civil vem evoluindo com novas tecnologias e novos sistemas construtivos que passam a ser norteados em seus desempenhos pela nova NBR-15575. Com o enfoque e uso de sistemas CADnD ou de modelagem n-dimensional foram analisadas três técnicas construtivas em projetos de habitação unifamiliar de baixo padrão com resultados de manutenibilidade e durabilidade, assim como também os custos estimados. Método Inicialmente buscaram-se os fundamentos em pesquisa bibliográfica sobre habitação de interesse social no Brasil, a nova norma de desempenho e tecnologia BIM. Realizou-se a modelagem em três sistemas construtivos: wood frame, steel frame e alvenaria convencional, com base em projeto modelo do CUB. As composições de custo da tabela SINAPI auxiliaram na estimativa dos valores para análises de manutenibilidade e durabilidade para 50 anos. O resultado final se deu pelo custo equivalente em cada uma das casas. Conclusões Ao analisar apenas custos iniciais de construção, muitas vezes não se alcançam resultados vantajosos a longo prazo. Em habitações de interesse social, com longos financiamentos e renda baixa dos beneficiados, as manutenções previstas ou corretivas nas residências muitas vezes não são realizadas, causando sua rápida depreciação e refletindo na qualidade de vida de seus moradores. Modelo 3D realizado em alvenaria convencional com estrutura em concreto armado (a), Steel frame (b) e Wood frame (c). Fonte: os autores, 2013 Referências CÂMARA BRASILEIRA DA INDÚSTRIA DA CONSTRUÇÃO. Desempenho de edificações habitacionais: guia orientativo para atendimento à norma 15575/2013. SINDICATO DA INDÚSTRIA DA CONSTRUÇÃO CIVIL NO ESTADO DO PARÁ. Manual de garantias: NBR 5674:99. Intervenção de manutenções corretivas na edificação. Fonte: NBR 15575, 2013 - p. 215
