Presentation Transcript

  1. CCNA Module 1 Notions de base sur les réseaux

  2. Chapitre 2 Communication sur un réseau

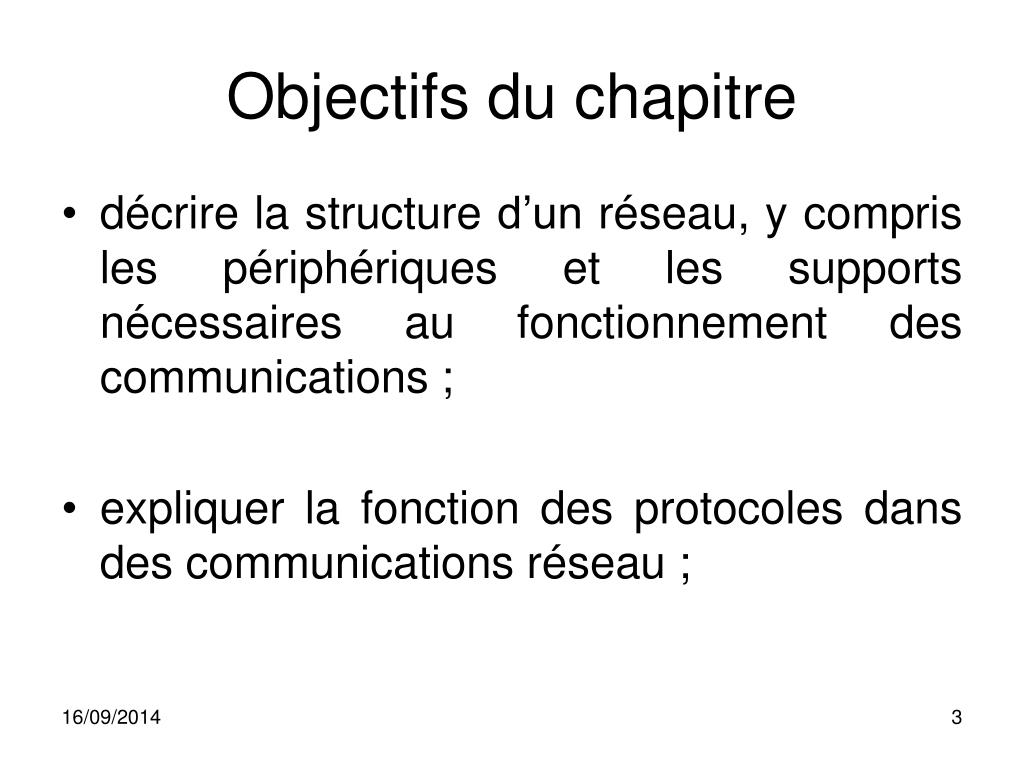

  3. Objectifs du chapitre • décrire la structure d’un réseau, y compris les périphériques et les supports nécessaires au fonctionnement des communications ; • expliquer la fonction des protocoles dans des communications réseau ;

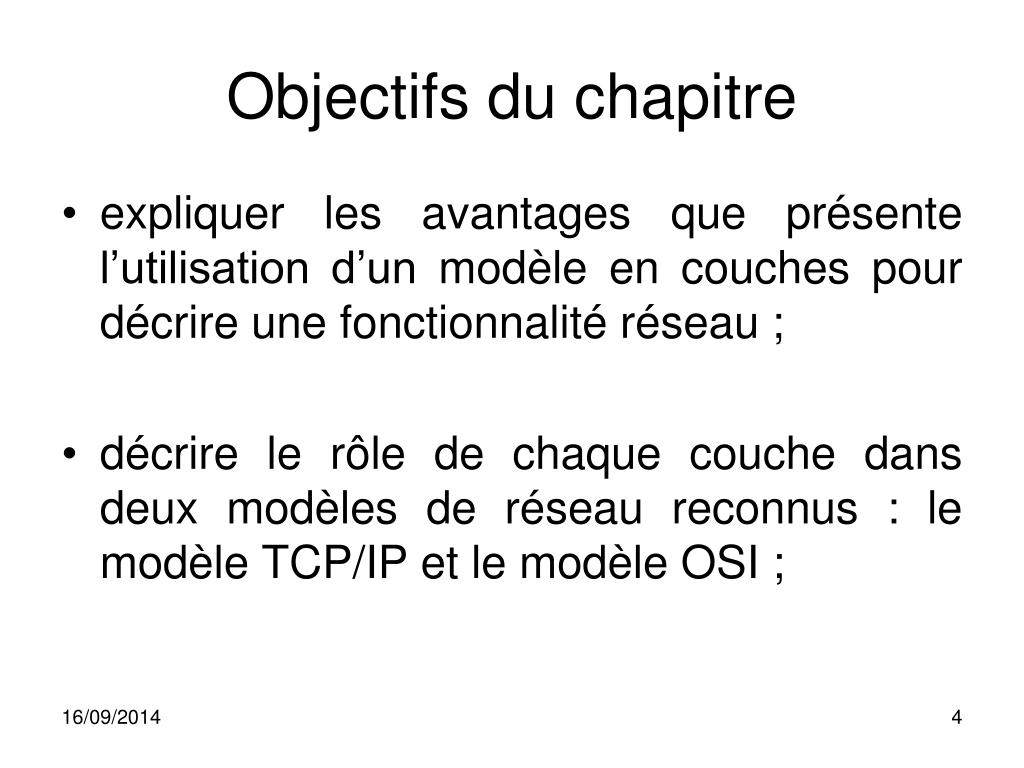

  4. Objectifs du chapitre • expliquer les avantages que présente l’utilisation d’un modèle en couches pour décrire une fonctionnalité réseau ; • décrire le rôle de chaque couche dans deux modèles de réseau reconnus : le modèle TCP/IP et le modèle OSI ;

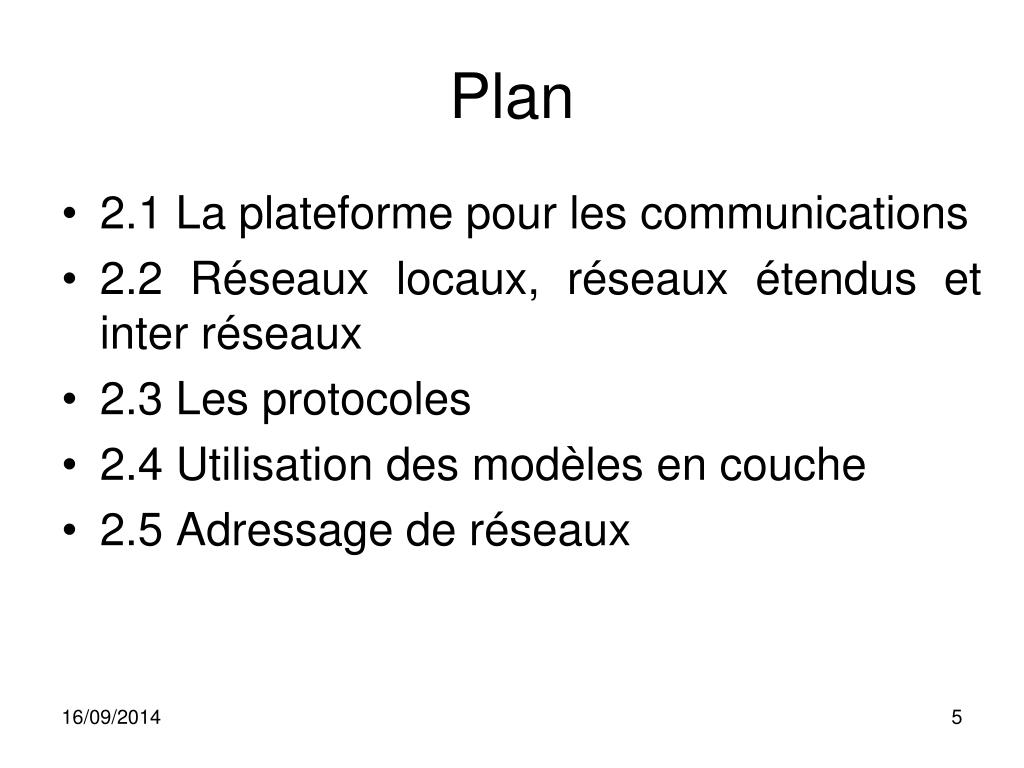

  5. Plan • 2.1 La plateforme pour les communications • 2.2 Réseaux locaux, réseaux étendus et inter réseaux • 2.3 Les protocoles • 2.4 Utilisation des modèles en couche • 2.5 Adressage de réseaux

  6. 2.1 La plateforme pour la communication

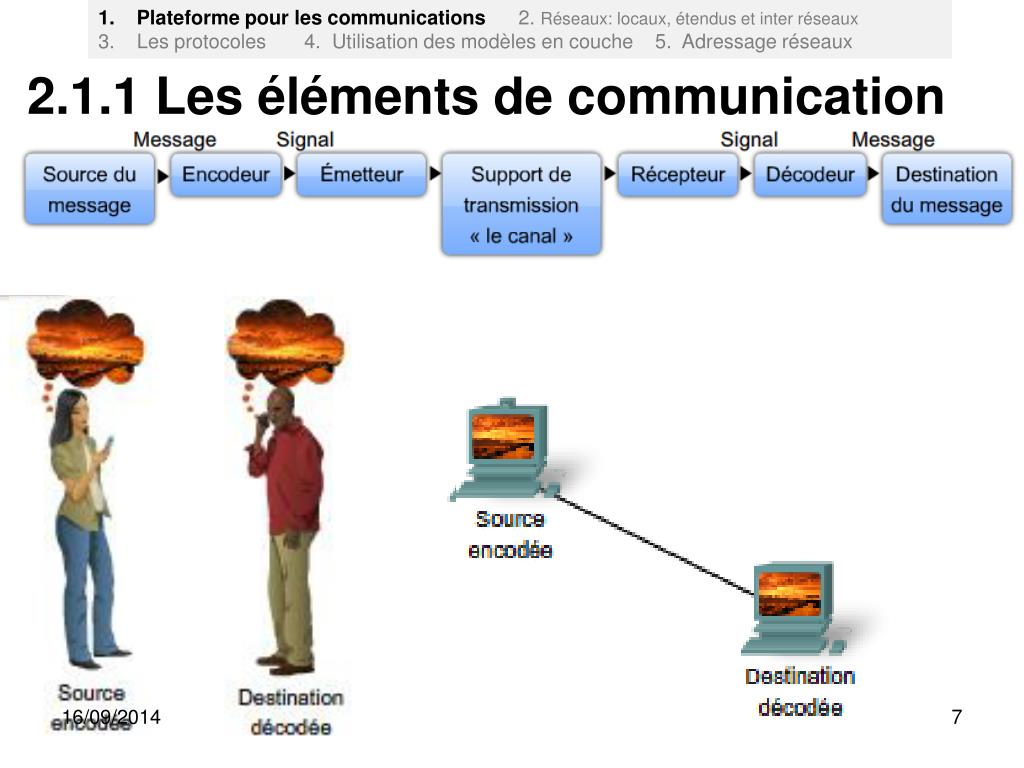

  7. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.1.1 Les éléments de communication

  8. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.1.2 Communication des messages

  9. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.1.2 Communication des messages

  10. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.1.3 Composants du réseau

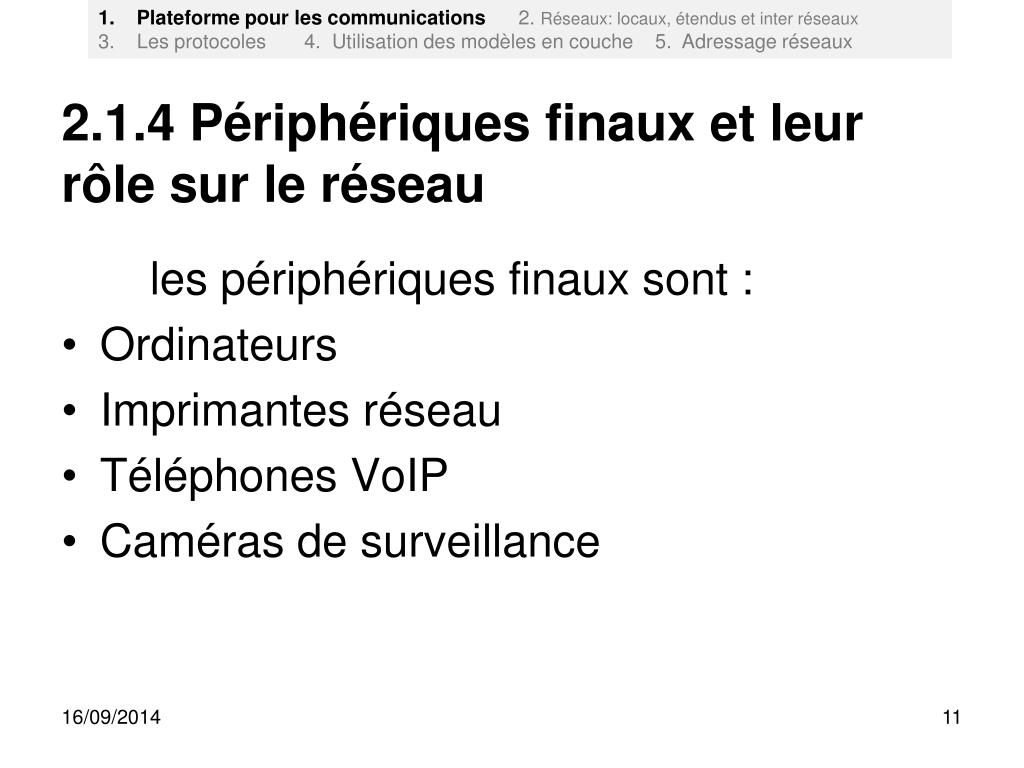

  11. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.1.4 Périphériques finaux et leur rôle sur le réseau les périphériques finaux sont : • Ordinateurs • Imprimantes réseau • Téléphones VoIP • Caméras de surveillance

  12. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux • Dans le cas d’un réseau, les périphériques finaux sont appelés hôtes. • Un périphérique hôte constitue soit la source, soit la destination d’un message transmis à travers le réseau. • Dans les réseaux modernes, un hôte peut agir comme un client, un serveur, ou les deux. Le logiciel installé sur l’hôte détermine son rôle sur le réseau.

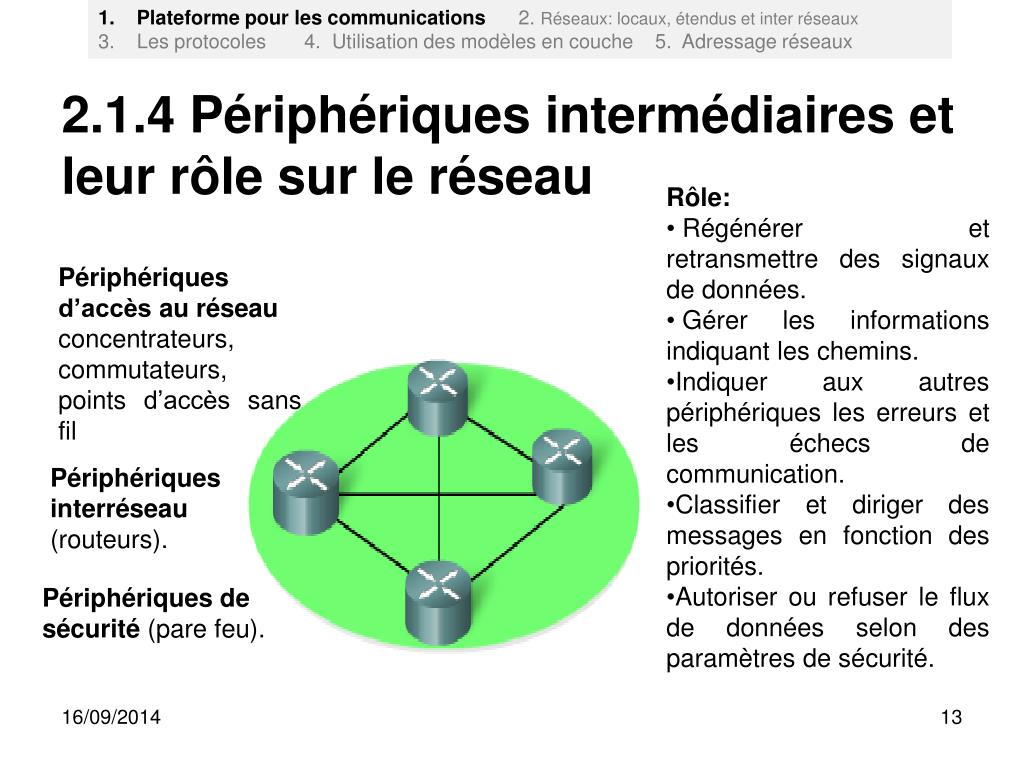

  13. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.1.4 Périphériques intermédiaires et leur rôle sur le réseau • Rôle: • Régénérer et retransmettre des signaux de données. • Gérer les informations indiquant les chemins. • Indiquer aux autres périphériques les erreurs et les échecs de communication. • Classifier et diriger des messages en fonction des priorités. • Autoriser ou refuser le flux de données selon des paramètres de sécurité. Périphériques d’accès au réseau concentrateurs, commutateurs, points d’accès sans fil Périphériques interréseau (routeurs). Périphériques de sécurité (pare feu).

  14. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux Supports réseau

  15. 2.2 Réseaux locaux, réseaux étendus et inter-réseaux

  16. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.2.1 Réseaux locaux Un réseau qui s’étend sur une zone géographique unique et fournit des services d’une structure organisationnelles commune est appelé réseau local (Local Area Network ou LAN).

  17. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.2.2 Réseaux étendus Les réseaux qui connectent les réseaux locaux sont appelés réseaux étendus (Wide Area Network  ou WAN).

  18. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.2.3 Internet un réseau des réseaux

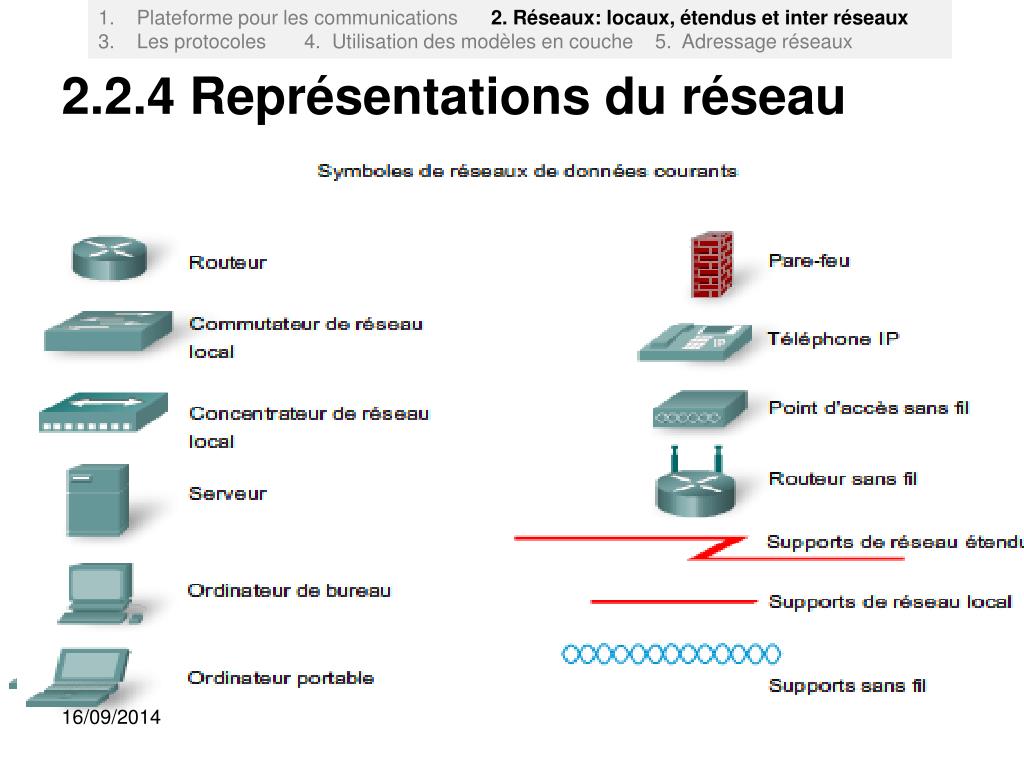

  19. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.2.4 Représentations du réseau ?????????? ?????????? ?????????? ?????????? ?????????? ?????????? ?????????? ?????????? ?????????? ?????????? ?????????? ?????????? ??????????

  20. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.2.4 Représentations du réseau

  21. 2.3 Les protocoles

  22. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.3.1 Règles qui régissent les communications Quoi? Comment? Qui?

  23. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.3.2 Protocoles réseau Les protocoles réseau décrivent des processus tels que : • le format ou la structure du message ; • la méthode selon laquelle des périphériques réseau partagent des informations sur des chemins avec d’autres réseaux ; • comment et à quel moment des messages d’erreur et système sont transférés entre des périphériques ; • la configuration et l’arrêt des sessions de transfert de données.

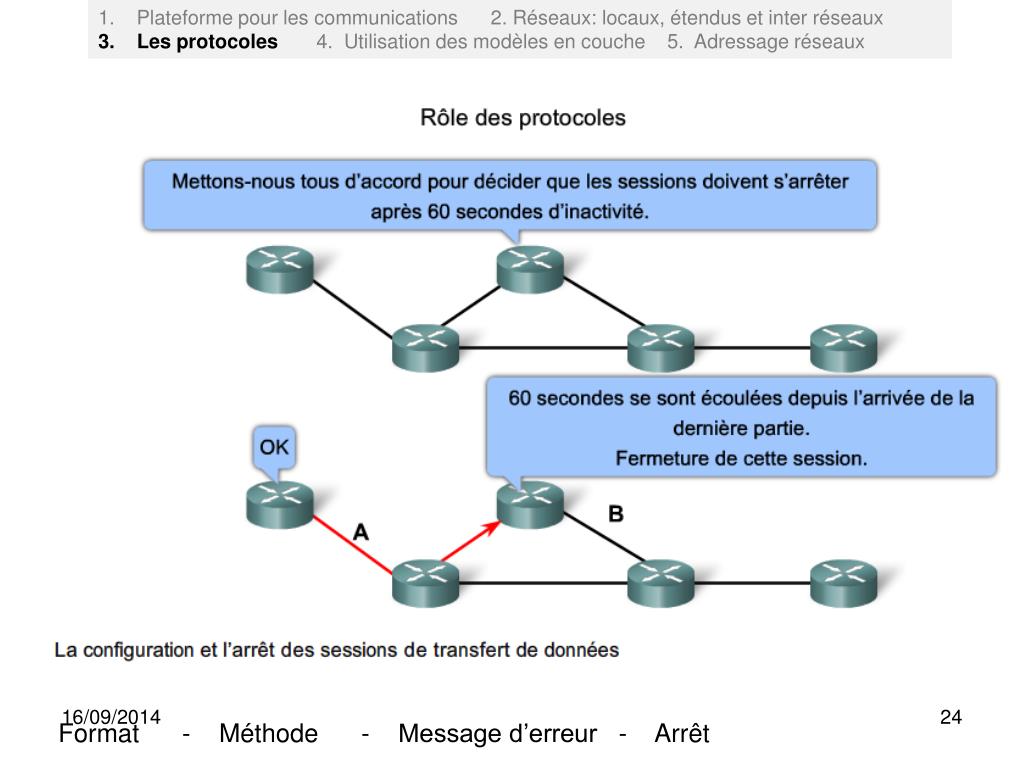

  24. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux Format - Méthode - Message d’erreur - Arrêt

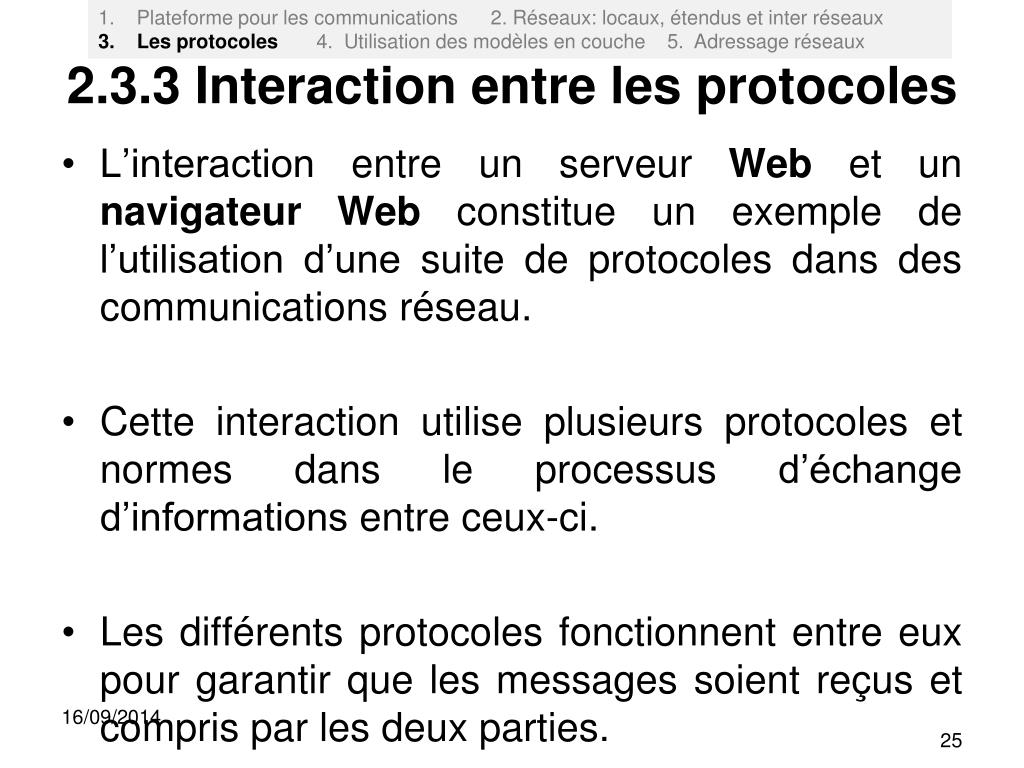

  25. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.3.3 Interaction entre les protocoles • L’interaction entre un serveur Web et un navigateur Web constitue un exemple de l’utilisation d’une suite de protocoles dans des communications réseau. • Cette interaction utilise plusieurs protocoles et normes dans le processus d’échange d’informations entre ceux-ci. • Les différents protocoles fonctionnent entre eux pour garantir que les messages soient reçus et compris par les deux parties.

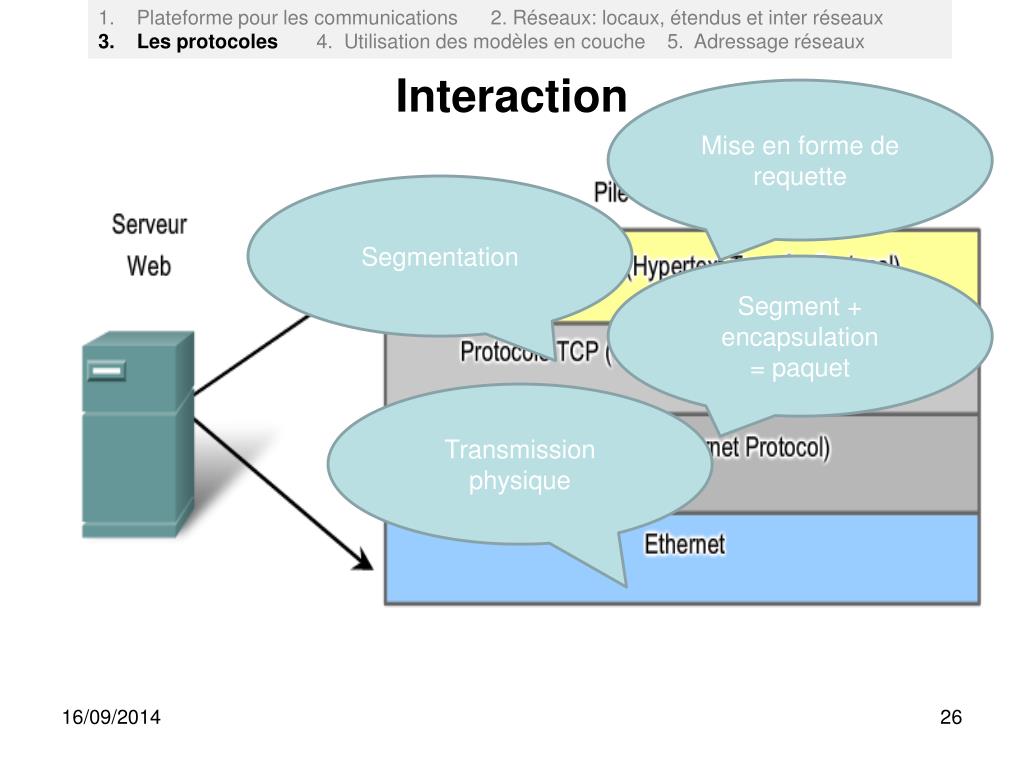

  26. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux Interaction Mise en forme de requette Segmentation Segment + encapsulation = paquet Transmission physique

  27. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux Protocole HTTP • Le protocole HTTP (Hypertext Transfer Protocol) est un protocole courant qui régit la manière selon laquelle un serveur Web et un client Web interagissent. • Le protocole HTTP décrit le contenu et la mise en forme des requêtes et des réponses échangées entre le client et le serveur.

  28. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux Protocole de transport (TCP) • Le protocole TCP (Transmission Control Protocol) représente le protocole de transport qui gère les conversations individuelles entre des serveurs Web et des clients Web. • Le protocole TCP divise les messages HTTP en parties de plus petite taille, appelées segments, pour les envoyer au client de destination. • Ce protocole est également responsable du contrôle de la taille et du débit d’échange de messages entre le serveur et le client.

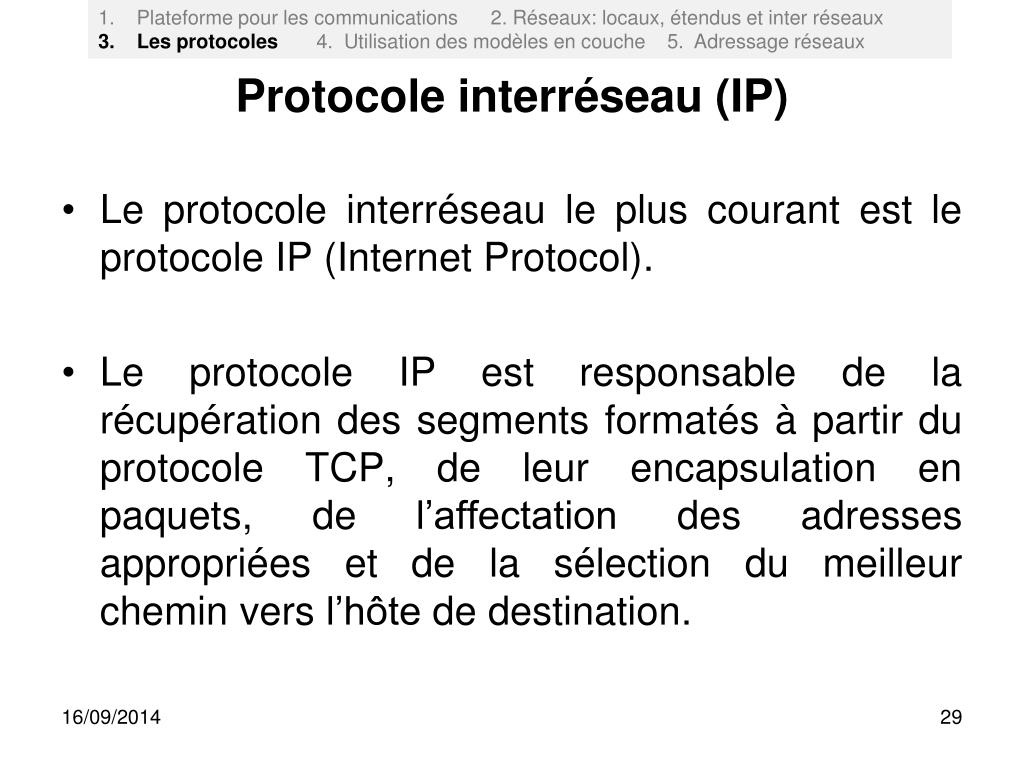

  29. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux Protocole interréseau (IP) • Le protocole interréseau le plus courant est le protocole IP (Internet Protocol). • Le protocole IP est responsable de la récupération des segments formatés à partir du protocole TCP, de leur encapsulation en paquets, de l’affectation des adresses appropriées et de la sélection du meilleur chemin vers l’hôte de destination.

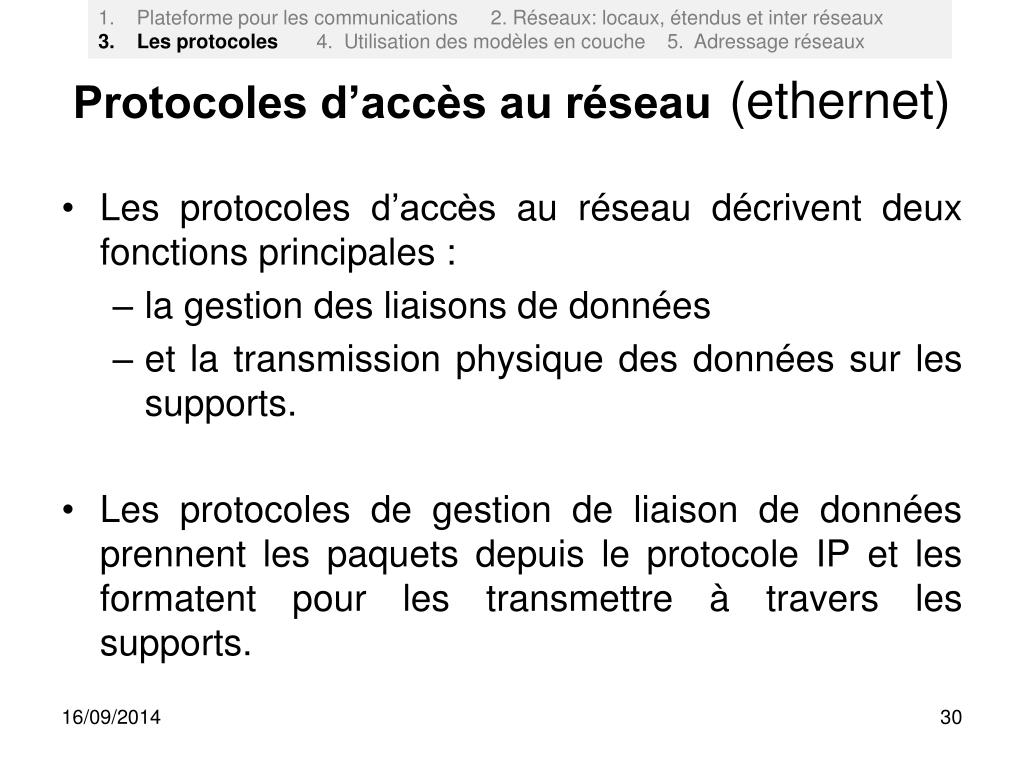

  30. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux Protocoles d’accès au réseau(ethernet) • Les protocoles d’accès au réseau décrivent deux fonctions principales : • la gestion des liaisons de données • et la transmission physique des données sur les supports. • Les protocoles de gestion de liaison de données prennent les paquets depuis le protocole IP et les formatent pour les transmettre à travers les supports.

  31. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux Protocoles d’accès au réseau(ethernet) • Les normes et les protocoles des supports physiques régissent la manière dont les signaux sont envoyés à travers les supports, ainsi que leur interprétation par les clients destinataires. • Des émetteurs-récepteurs sur les cartes réseau implémentent les normes appropriées pour les supports en cours d’utilisation.

  32. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.3.4 Protocoles indépendants de la technologie

  33. 2.4 Utilisation de modèle en couche

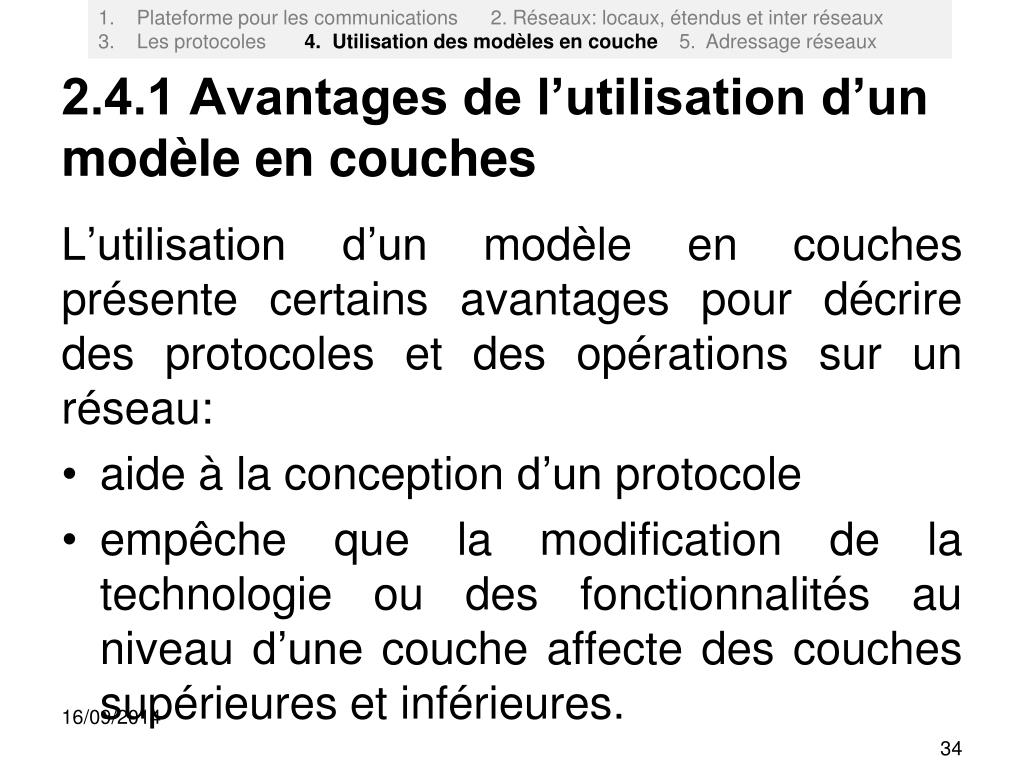

  34. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.4.1 Avantages de l’utilisation d’un modèle en couches L’utilisation d’un modèle en couches présente certains avantages pour décrire des protocoles et des opérations sur un réseau: • aide à la conception d’un protocole • empêche que la modification de la technologie ou des fonctionnalités au niveau d’une couche affecte des couches supérieures et inférieures.

  35. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.4.2 Modèle de référence/Modèle de protocole Modèle de référence Modèle de protocole

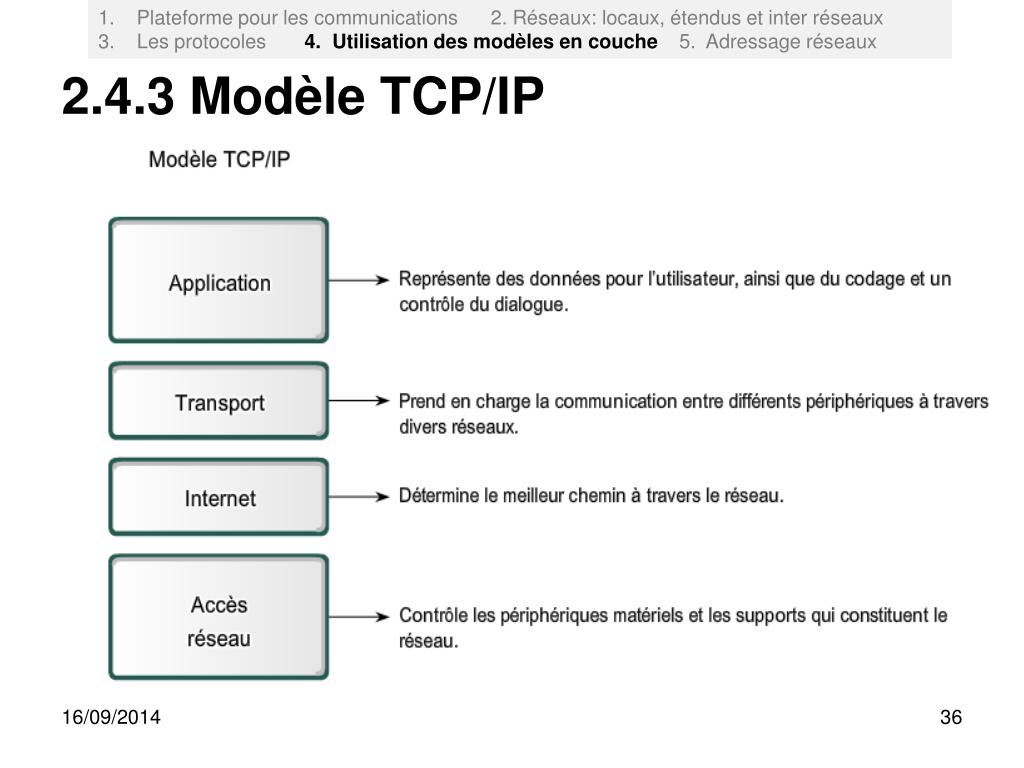

  36. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.4.3 Modèle TCP/IP

  37. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux Transmission de ces données à l’application de destination. 2.4.4 Processus de communication Segmentation et encapsulation des données lorsqu’elles descendent la pile de protocoles de l’hôte émetteur. Création de données sur la couche application de l’hôte émetteur. Génération de données sur les supports au niveau de la couche d’accès au réseau de la pile. Décapsulation et assemblage des données lorsqu’elles remontent la pile de protocoles de l’hôte récepteur. Réception des données au niveau de la couche d’accès au réseau de l’hôte récepteur. Transport des données via l’interréseau.

  38. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.4.5 Unité de données de protocole et encapsulation 2.4.6.1

  39. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.4.6 Processus d’envoi et de réception Ethernet IP TCP Données Ethernet IP TCP Données 001111010111000110100011100101

  40. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.4.7 Le modèle OSI

  41. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.4.8 Comparaison des modèles OSI et TCP/IP

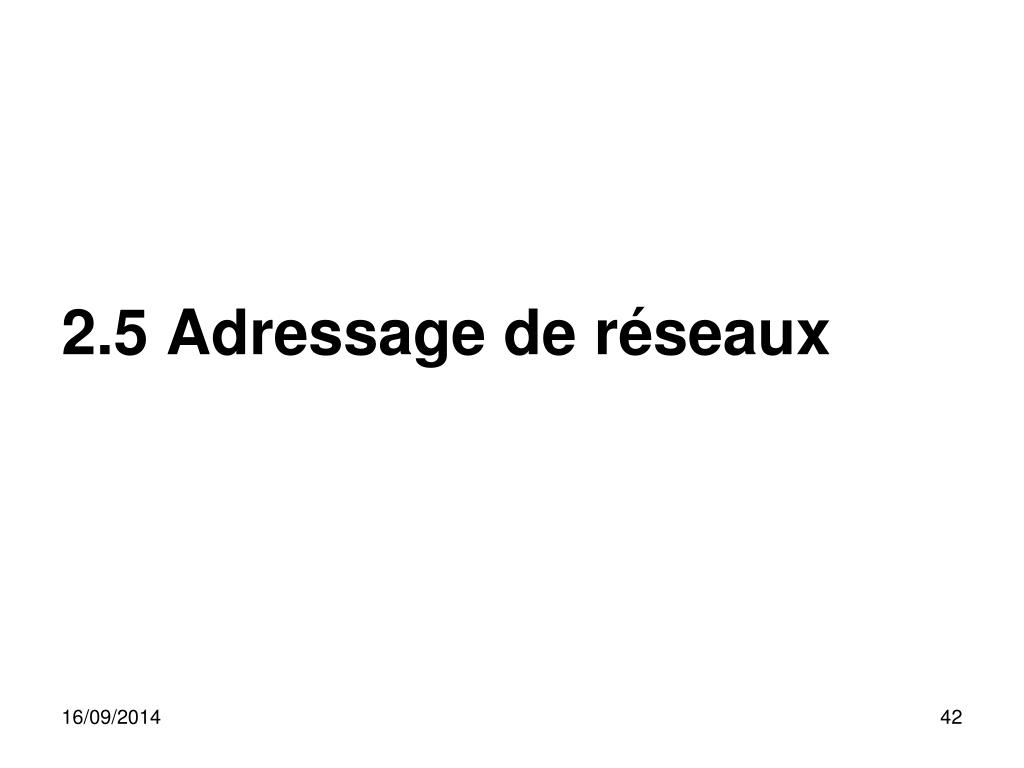

  42. 2.5 Adressage de réseaux

  43. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.5.1 Adressage dans le réseaux

  44. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux Données Message D D D D Segment Entête de transport Port s. & d. D Entête réseau Paquet @ res s. & d. Port s. & d. D Entête trame Trame @ MAC s. & d. @ res s. & d. Port s. & d. D 1001110000111111000000111100000 Bits

  45. Plateforme pour les communications 2. Réseaux: locaux, étendus et inter réseaux • 3. Les protocoles 4. Utilisation des modèles en couche 5. Adressage réseaux 2.5.3 Acheminement des données à travers l’inter-réseau
