Représentation d’un courant alternatif sinusoïdal

Représentation d’un courant alternatif sinusoïdal. Tension [V] ou Courant [A]. Angle α. 0°. 30°. 60°. 90°. 120°. 150°. 180°. 210°. 240°. 270°. 300°. 330°. 360°. EPAI Fribourg – Hervé Page. Représentation d’un courant alternatif sinusoïdal. Tension [V] ou Courant [A].

hye
Download Presentation

Représentation d’un courant alternatif sinusoïdal

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

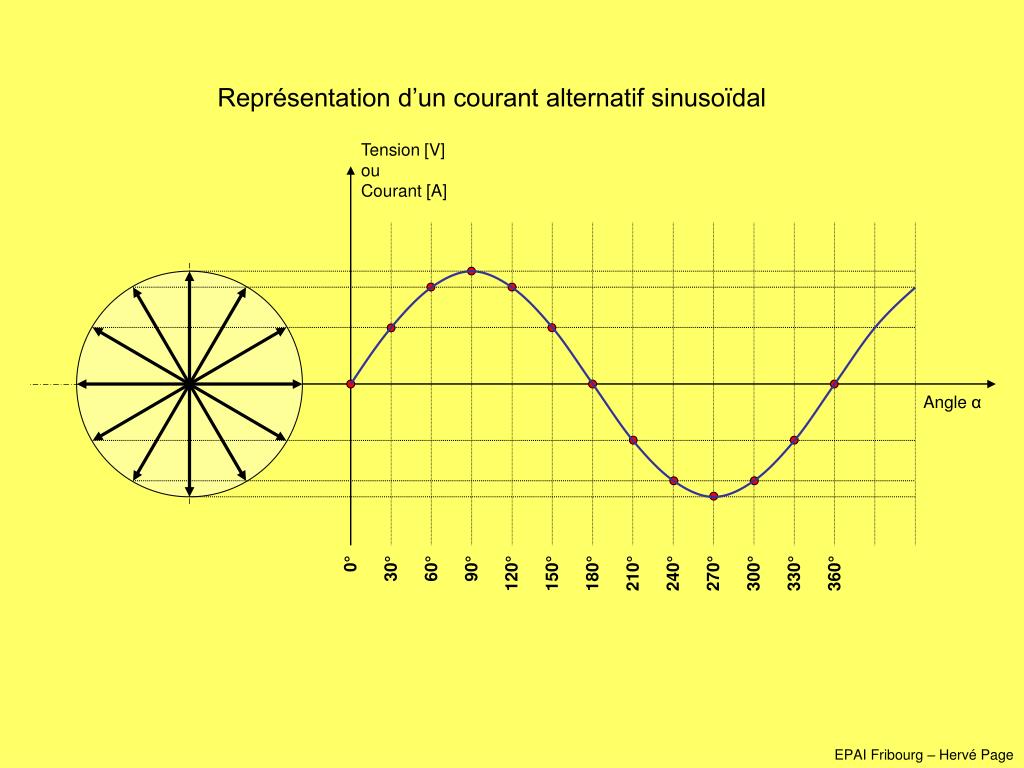

  1. Représentation d’un courant alternatif sinusoïdal Tension [V] ou Courant [A] Angle α 0° 30° 60° 90° 120° 150° 180° 210° 240° 270° 300° 330° 360° EPAI Fribourg – Hervé Page

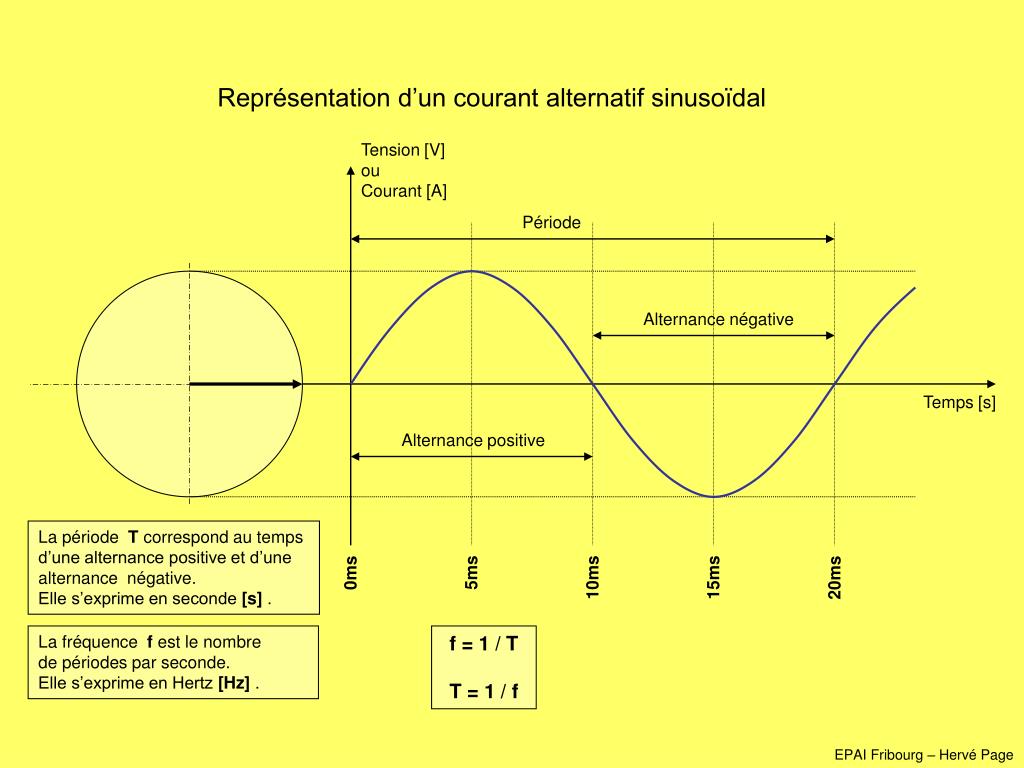

  2. Représentation d’un courant alternatif sinusoïdal Tension [V] ou Courant [A] Période Alternance négative Temps [s] Alternance positive La période T correspond au temps d’une alternance positive et d’une alternance négative. Elle s’exprime en seconde [s] . 5ms 0ms 10ms 15ms 20ms La fréquence f est le nombre de périodes par seconde. Elle s’exprime en Hertz [Hz] . f = 1 / T T = 1 / f EPAI Fribourg – Hervé Page
