第 5 讲 线性单元静力分析

第 5 讲 线性单元静力分析. SAP2000 单元库 （ P17). 杆单元 梁柱单元 桁架单元（释放节点弯矩） 索单元（非线性单元） Cable 预应力索单元（依附于其他单元） Tendon 板壳单元 板单元 膜单元 壳单元. 节点约束 Restraint. 支座 弹簧. 节点束缚 （ Constraint ）. Constraint: 表示一个点与另外点之间的运动关系 1) Body 刚体：节点的所有自由度相同 例题： XZ 平面内的两根柱，柱顶采用 Body 束缚 2) Diaphragm 刚性隔板：节点在板平面内的自由度相同

huslu
Download Presentation

第 5 讲 线性单元静力分析

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 第5讲 线性单元静力分析

  2. SAP2000单元库 （P17) • 杆单元 • 梁柱单元 • 桁架单元（释放节点弯矩） • 索单元（非线性单元）Cable • 预应力索单元（依附于其他单元） Tendon • 板壳单元 • 板单元 • 膜单元 • 壳单元

  3. 节点约束 Restraint • 支座 • 弹簧

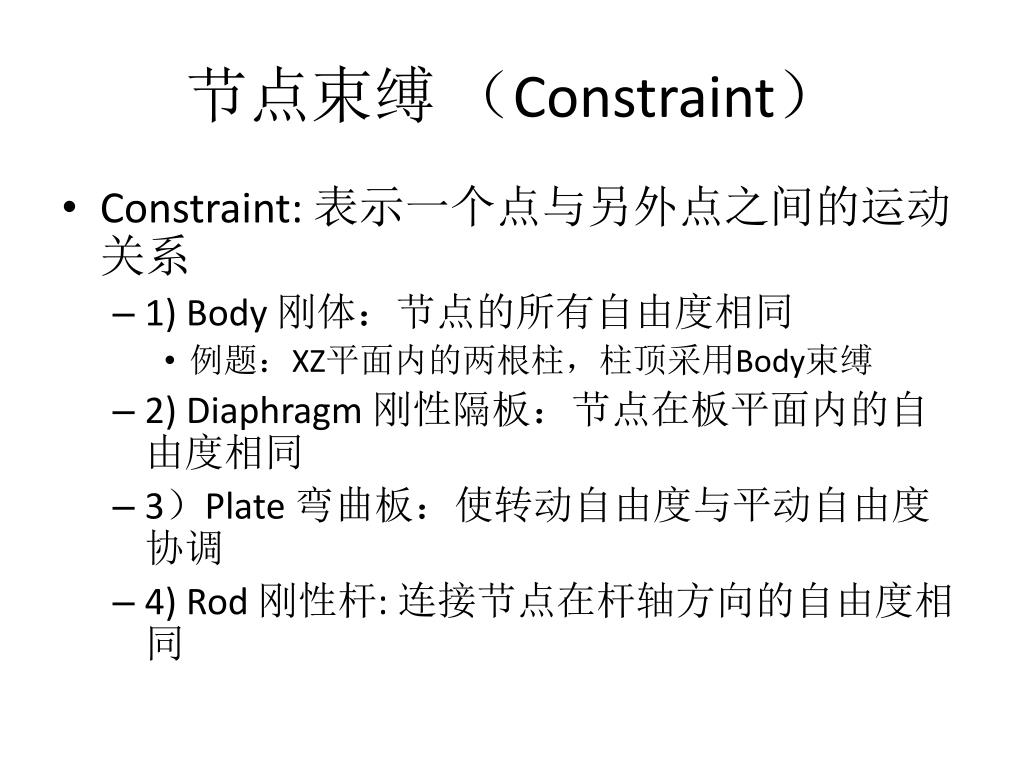

  4. 节点束缚 （Constraint） • Constraint: 表示一个点与另外点之间的运动关系 • 1) Body 刚体：节点的所有自由度相同 • 例题：XZ平面内的两根柱，柱顶采用Body束缚 • 2) Diaphragm 刚性隔板：节点在板平面内的自由度相同 • 3）Plate 弯曲板：使转动自由度与平动自由度协调 • 4) Rod 刚性杆: 连接节点在杆轴方向的自由度相同

  5. 荷载类型 • 重力或体力 • 集中力或集中弯矩 • 分布力或分布弯矩 • 均匀温度或温度梯度 • 应变 • 变形 • 整体坐标或局部坐标

  6. 设定有效自由度

  7. 框架结构分析 • 框架结构及自由度释放

  8. 框架结构分析及刚度修正

  9. SAP2000结构分析典型过程 • 几何模型 • 材料截面 • 支座 • 荷载模式，荷载工况，荷载组合 • 分析类型：静力分析 • 查看结果

  10. 壁式框架
