1. Барометр анероид.Измерение атмосферного давления на различных высотахЦель урока: познакомиться с устройством и принципом действия барометра –анероида. Объяснять физические причины уменьшения атмосферного давления с высотой Разработала: учитель физики МБОУ «ЛевженскаяСОШ» Рузаевский р-он. Р.Мордовия Сумина Елена Васильевна

2. Повторение изученного 1Вследствии чего создает атмосферное давление? 2.Почему атмосферное давление нельзя вычислить по формуле р=ρgh? Ответ2:Для такого расчета надо знать высоту атмосферы и плотность воздуха. Но определенных границ у атмосферы нет 3.Почему атмосферное давление действует не только на улице, но и под крышей дома? 4.Что означает запись: «Атмосферное давление равно 780 мм рт. ст.»? 5. Каково соотношение между единицами давления 1 мм рт. cт. и 1Па? 1. Вследствие действия силы тяжести, верхние слои воздуха, сжимают нижние слои. Ответ 4. Воздух производит такое же давление, как производит вертикальный столб ртути высотой 789 мм. 1 мм рт. ст =133,3 Па

3. Тест: «Измерение атмосферного давления. Опыт Торричелли» • WWW.fcior.edu.ru/cart/4814/atmosfernoe-davlenie.html • WWW.filis.school-cjllection.edu.ru/dlrstore/669b2b35-e921-11dc-95ff-0800200c9a66/index_listing.html

4. ? Почему опасно сдавать в багаж при полете плотно закупоренные стеклянные емкости?

5. Эванджелиста Торричелли(1608-1647) • Итальянский физик и математик, с 1643 придворный математик герцога Тосканского и профессор математики и физики Флоринтийского университета

6. Для научных и житейских целей нужно уметь измерять атмосферное давление. Для этого существуют специальные приборы - барометры. Самый первый прибор для измерения атмосферного давления был изобретен.... ... Торричелли. Его трубка со ртутью была первым барометром. Чашечный барометр- усовершенствованный вариант барометра Торричелли.

7. БАРОМЕТР-АНЕРОИДМеталлические барометры менее точны, но не столь громоздки и хрупки.

8. Практическая работа: «Определение атмосферного давления барометром – анероидом» • 1.Определение цены деления • прибора для каждой шкалы. • 2.Записать показания прибора • по каждой шкале. • 3. Выразить давление • в кПа, гПа.

9. F=P*S ВЫВОД: Если изменяется атмосферное давление , то будет изменяться и сила сдавливающая стенки нашей коробочки и стрелка будет отклоняться в сторону увеличения или уменьшения атмосферного давления

10. С 1951 года по решению международного геофизического союза принято делить атмосферу на 5 частей

11. Состав и плотность атмосферы. • Масса земной атмосферы равна 5,15*10 в 18 степени, т.е менее миллионной доли самой планеты. • Вблизи поверхности она содержит 78% азота, 21% кислорода,1% инертных газов, 0,03% углекислого газа и в незначительных количествах другие газы. • Давление и плотность в атмосфере убывает с высотой. Половина воздуха содержиться в нижних 5,6 км, а почти вся вторая половина сосредоточена до высоты 11,3 км • На высоте 95 км плотность воздуха в миллион раз ниже, чем у поверхности. На этом уровне и химический состав атмосферы уже иной. Растет доля легких газов,и преобладающими становяться водород и гелий. Часть молекул разлагается на ионы, образуя ионосферу. • Выше 1000км. находятся радиационные пояса. Их тоже можно рассматривать как часть атмосферы, заполненную очень энергичными ядрами атомов водорода и электронами, захваченными магнитным полем планеты.

12. P= ρgh= 13600 кг/м3 • 9,8Н/кг • 0,760 м = 101 300 Па =1013 гПа Атмосферное давление, равное давлению столба ртути высотой 760 мм при температуре О градусах Цельсия, называется нормальным атмосферным давлением.

13. С повышением уровня высоты примерно на 12 матмосферное давление уменьшается на 1 мм рт.ст

14. Свято –Троицкий собор г.Рузаевка стал крупнейшем и красивейшем храмом республики Мордовия его площадь составляет около 1000м2, а высота- около 50 метров.

15. задача • Какое давление покажет барометр-анероид на самой высокой точке собора -это высота 50 ? ( в мм рт.ст; в Паскалях) • 1. Определить атмосферное давление используя барометр – анероид. • 2.12м-1мм рт.ст. • 3. Решить задачу.

16. Высотомер- прибор для измерения высоты подъема тела.

17. Барометр может служить для определения высоты полета самолета. Такой барометр называется барометрический высотомер или альтиметр.

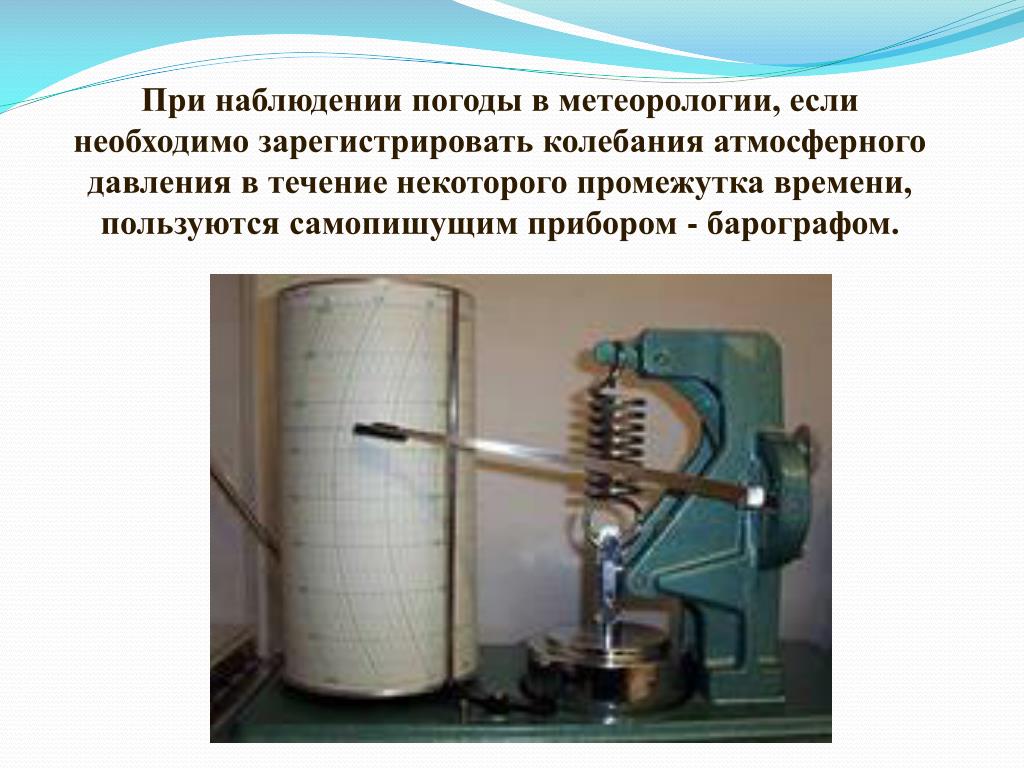

18. При наблюдении погоды в метеорологии, если необходимо зарегистрировать колебания атмосферного давления в течение некоторого промежутка времени, пользуются самопишущим прибором - барографом.

19. Сведения о верхних слоях атмосферы получают с помощью шара-радиозонда, причем у поверхности Земли при запуске его оболочка заполняется не полностью.
