  1. Konzeption eines Leitsystems für blinde und sehbehinderte Menschen Datenblätter für Barrierefreiheit im öffentlichen Raum (Fortschreibung) Treffen der kommunalen Behindertenbeauftragten und –beiräte 20. Mai 2014Mainz

  2. Gliederung • Ziele • Grundsätzliche Ausführung • Gestalterische Ansprüche • Datenblätter • Beispiele und laufende Planungen • Fazit Bsp. Planung Eisenturm, Bus-H, Querung

  3. 1. Ziele der Fortschreibung • Verbesserung der Barrierefreiheit • Erkennbarkeit, Ertastbarkeit (2-Sinne-Prinzip) Focus auf Gefahrenstellen und Auffindbarkeit (weniger ist mehr)

  4. 1. Ziele der Fortschreibung Anpassung an den Stand der Technik • neue DINs • „neue“ Länderrichtlinien Hessen und NRW • FGSV H BVA • Stadt Frankfurt , Erfurt… • Handbücher und weitere Publikationen (Beispielsammlungen, Details) • Best Practice Beispiele

  5. 1. Ziele der Fortschreibung • Datenblätternicht ausschließlich auf taktiles Leitsystem begrenzt (Fahrbahnbeläge, Mobiliar, Kontraste) • Förderfähigkeit beim Fördergeber (Land/KfW) • Juristisch haltbar („Haftungsfragen“) • Kostengünstige Realisierung • Sensibilisierung von Fachverwaltung und Entscheidungsträgern • Vereinfachung bei Planungsabläufen • Konsens im AK 8 Seiten  18 Seiten

  6. 2. Grundsätzliche Ausführung • Rippenprofil • visuelle Kontraste • Noppenprofil • aber auchEinsatz von Strukturmarkierung • andere Materialien (Form, Farbe, Struktur) (diagonal)

  7. 3. Ansprüche Stadtbildgestalt / Denkmalschutz • Datenblätter müssen Ansprüche an das Stadtbild und den Denkmalschutz berücksichtigen • sparsamer Einsatz taktiler Elemente und einheitlicher Gestaltungsgrundsatz • flexibler Umgang mit Form und Material erleichtert die städtebauliche Integration • durch unterschiedliche farbliche Naturmaterialien oder Rinnen können visuelle Kontraste erreicht werden • Ergänzung durch „Bojenprinzip“ • zu Beginn der Planung frühzeitige Integration der Beteiligten

  8. 3. Ansprüche Stadtbildgestalt und Denkmalschutz/ Übersichtsplan und Ausschnitt

  9. 4. Datenblätter (Aufbau) • Beschreibung des Elements • Einsatzbereiche • Prinzipskizze • Weitere Erläuterungen • Regelwerke • Begleitende Maßnahmen / Zuständigkeiten / Literatur/ Begrifflichkeiten

  10. 4. Die unterschiedlichen „Elemente“ • Abzweigfelder • Querungen an Lichtsignalanlagen (gemeinsame Führung) • Getrennte Führung (differenzierte Bordsteinhöhen) • Querungen an Fußgängerüberwegen (Zebrastreifen) • Ungesicherte Querung • Querungen an Radwegen • Haltestellen (Straßenbahn/Bus) / mit Radweg • Eingänge wichtiger öffentlicher Gebäude • Treppen, Rampen, Aufzüge • Poller, Stadtmöblierung • Oberflächengestaltung

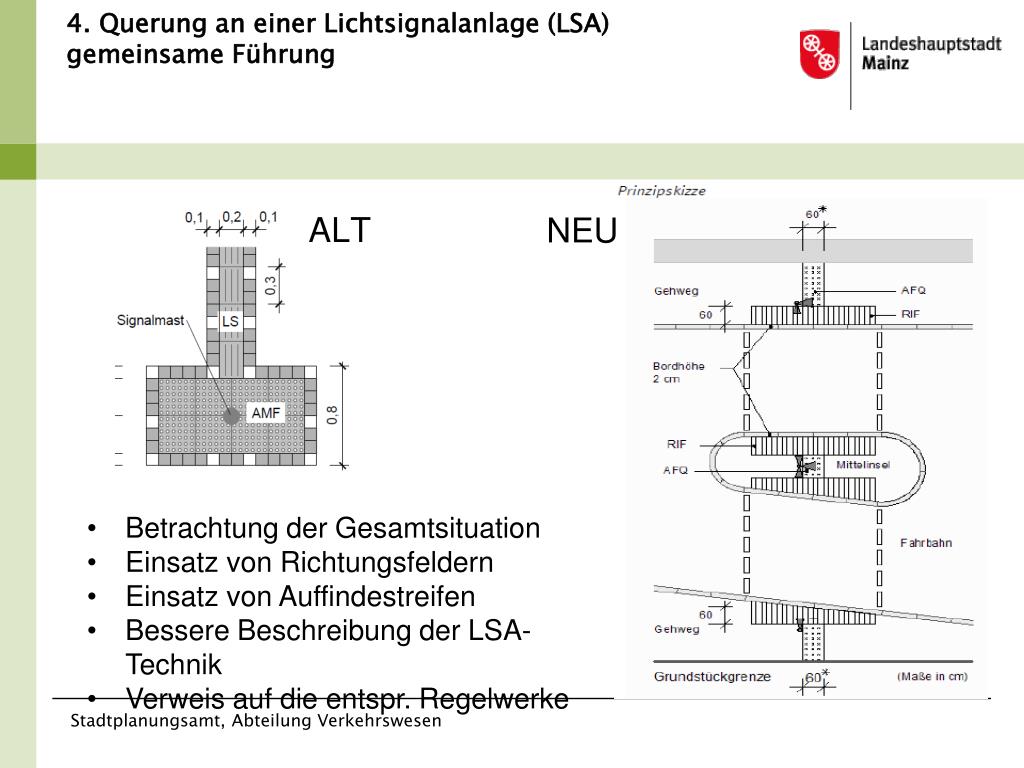

  11. 4. Querung an einer Lichtsignalanlage (LSA) gemeinsame Führung ALT NEU • Betrachtung der Gesamtsituation • Einsatz von Richtungsfeldern • Einsatz von Auffindestreifen • Bessere Beschreibung der LSA-Technik • Verweis auf die entspr. Regelwerke

  12. 4. Querung an einer Lichtsignalanlage (LSA) getrennte Führung • Bautechnisch (z.B. Entwässerung, Platzsituation) • Gestalterisch (Integration der Elemente) • Verkehrlich (Furtbreite 1m)

  13. 4. ÖPNV-Haltestellen • Einstiegsfeld in Rippe (Unterscheidung Querung) • Einbindung von DFI-Anzeigern • Radwegeproblematik in eigenem Datenblatt • Verweis auf die entspr. Regelwerke NEU ALT

  14. 4. Eingänge wichtiger öffentlicher Gebäude • Vorher Aufmerksamkeitsfeld in Noppe • NEU: Auffindestreifen in Rippe NEU ALT

  15. 4. Poller, Stadtmöblierung Prinzipskizze • Verkehrsüberwachung vor Poller • Keine Ketten • Kontraste durch Bodenbelag und/oder Manschette (Markierung) • Bei anderen Einbauten ist darauf zu achten, dass diese nicht unterlaufen werden können

  16. 5. Aktuelle Beispiele (kleine Auswahl) • Barrierefreier Umbau von Haltestellen (Bus, Mainzelbahn) • Hauptstraße Mombach • Brücken- und Eisenturm • Coface-Arena • Zoll- und Binnenhafen • Ludwig-Schwamb-Schule • Zitadelle • Eingangsbereiche Ministerien (Beratung LBB)

  17. 6. Fazit Vielen Dank ! Fragen ?
