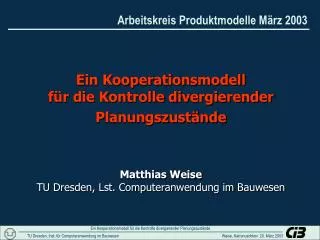

  1. Ein Kooperationsmodell für die Kontrolle divergierender PlanungszuständeMatthias WeiseTU Dresden, Lst. Computeranwendung im Bauwesen

  2. Gliederung • Ziele des Projektes und Einordnung in das Schwerpunktprogramm • Beitrag zu den Themen der Kooperationsmatrix

  3. Einordnung in das Schwerpunktprogramm Workflow Engine Workflow Engine Workflow Engine Applikation Datenhaltung, gemeinsame Nutzung von Daten, ... Client Projekt- daten Server Datenkonsistenz, Datentransformation, Datensynchronisation, Versionsverwaltung, Konfliktmanagement... Workflow Service Work- flow Server Verteilte Architektur einer vernetzt-kooperativen Planung

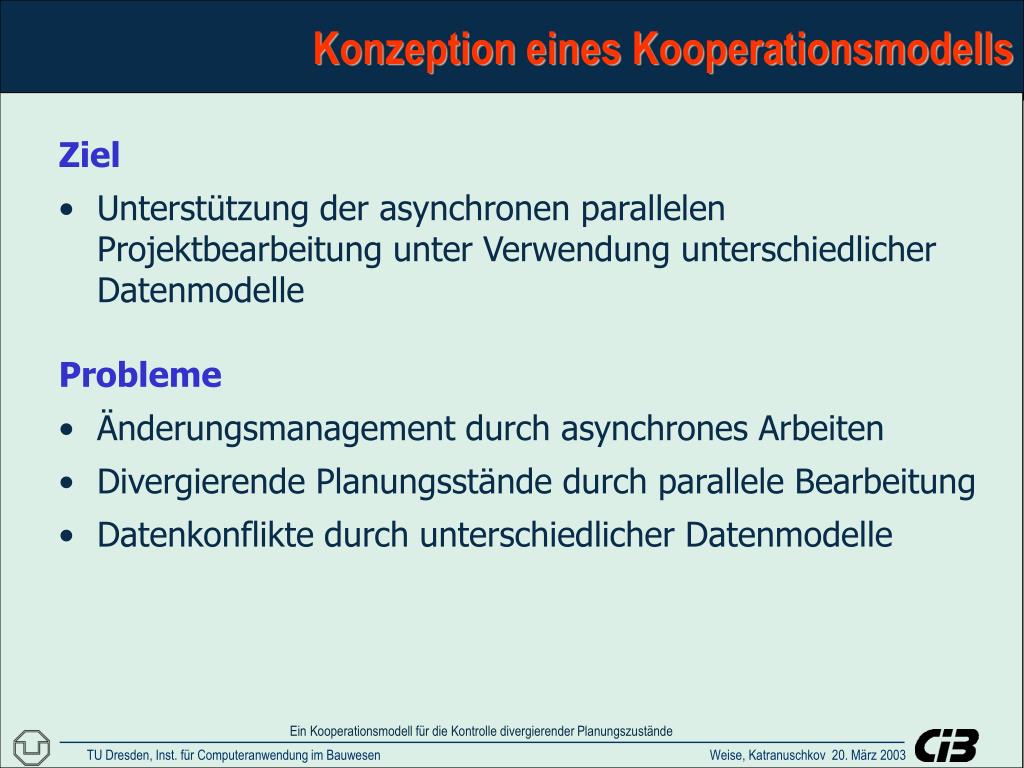

  4. Konzeption eines Kooperationsmodells Ziel • Unterstützung der asynchronen parallelen Projektbearbeitung unter Verwendung unterschiedlicher Datenmodelle • Probleme • Änderungsmanagement durch asynchrones Arbeiten • Divergierende Planungsstände durch parallele Bearbeitung • Datenkonflikte durch unterschiedlicher Datenmodelle

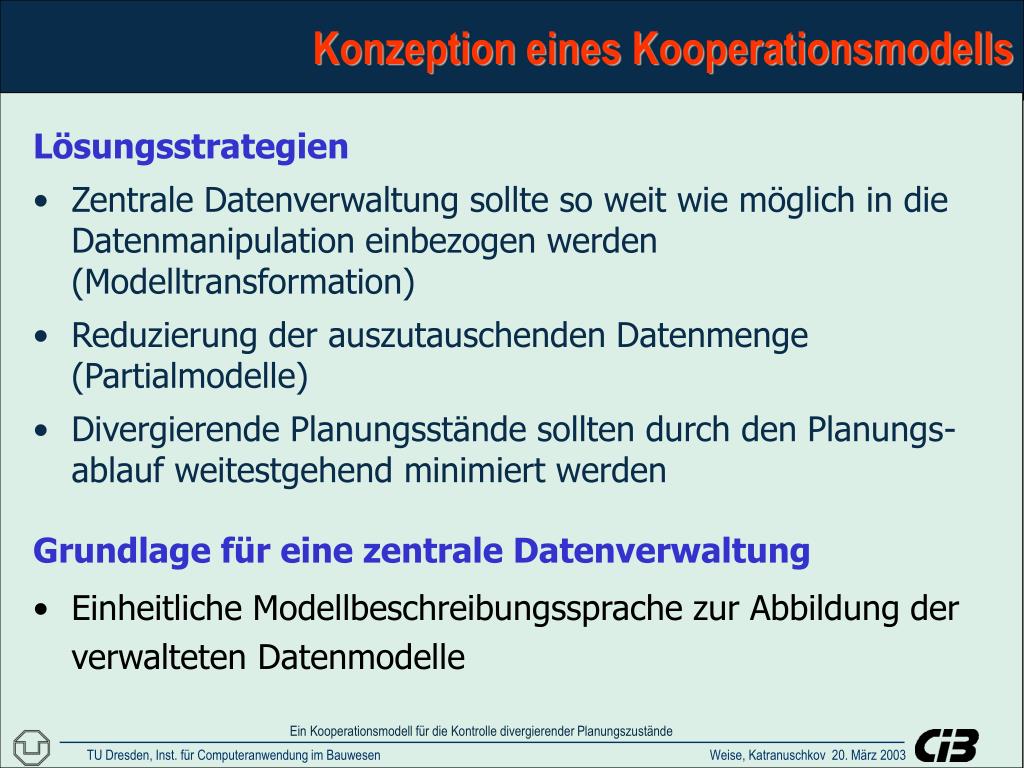

  5. Konzeption eines Kooperationsmodells Lösungsstrategien • Zentrale Datenverwaltung sollte so weit wie möglich in die Datenmanipulation einbezogen werden (Modelltransformation) • Reduzierung der auszutauschenden Datenmenge (Partialmodelle) • Divergierende Planungsstände sollten durch den Planungs-ablauf weitestgehend minimiert werden • Grundlage für eine zentrale Datenverwaltung • Einheitliche Modellbeschreibungssprache zur Abbildung der verwalteten Datenmodelle

  6. Konzeption eines Kooperationsmodells Prozessphase Koordinationspunkt T0 T1 TN Planungsfortschritt Arch. Modell A0 Arch. Modell A1 Mapping gleichzeitigeÄnderungen Modelle differieren TW1map(A1) T1 T0 TW Modell TW1lokal TW Modell TW1merged TW Modell TW 0map(A0) Modell- transformation Merging Matching

  7. Modelltransformation Mappingspezifikationssprache • strukturierte, deklarative Sprache, mit kontext-freier Grammatik, bestehend aus geschachtelten Mapping-Deklarationen • Definition von Mappingtypen und Mappingmustern • Mappingmethoden • Umsetzung der Mappingspezifikation in einer Mapping Engine Ergebnis Grundlage für die Modelltransformation von semantisch äquivalenten Modellen.

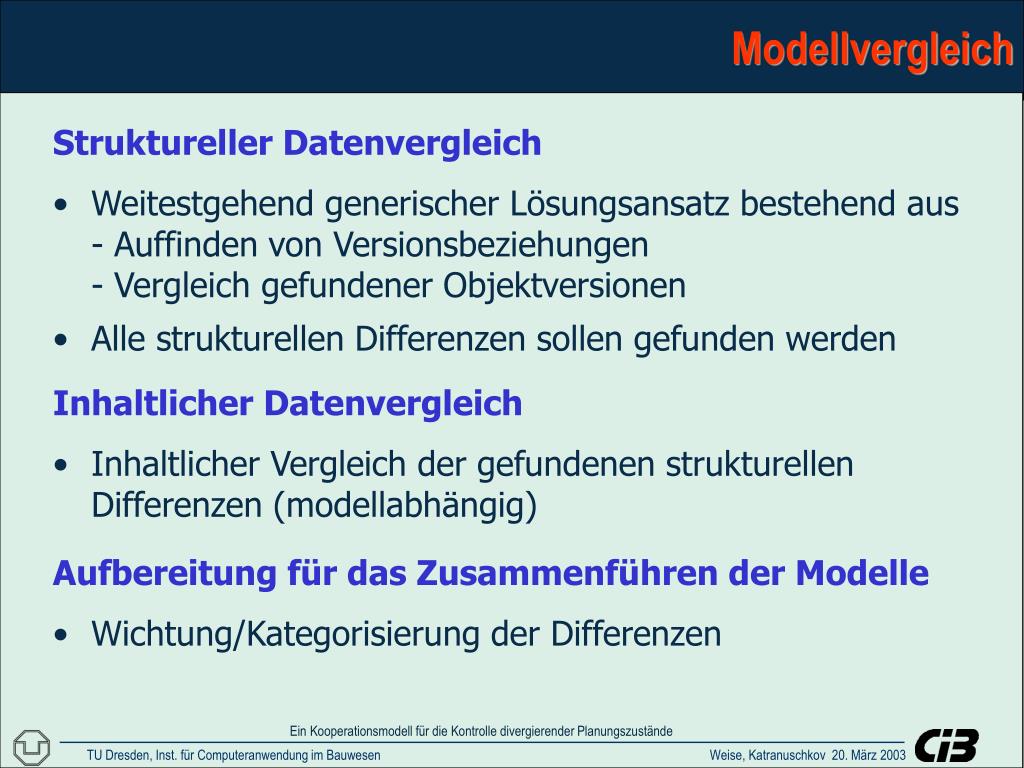

  8. Modellvergleich Struktureller Datenvergleich • Weitestgehend generischer Lösungsansatz bestehend aus - Auffinden von Versionsbeziehungen- Vergleich gefundener Objektversionen • Alle strukturellen Differenzen sollen gefunden werden • Inhaltlicher Datenvergleich • Inhaltlicher Vergleich der gefundenen strukturellen Differenzen (modellabhängig) • Aufbereitung für das Zusammenführen der Modelle • Wichtung/Kategorisierung der Differenzen

  9. Themen der Kooperationsmatrix • Ziele des Projektes und Einordnung in das Schwerpunktprogramm • Beitrag zu den Themen der Kooperationsmatrix

  10. Themen der Kooperationsmatrix Verteilte Modelle • Unterstützung unterschiedlicher Datenmodelle durch Modelltransformationen (Mappingsprache CSML) • Partialmodellspezifikation (Extrahieren und Eingliederung der Teil-Datensätze) • Nicht betrachtet • Skalierbarkeit (verteilte Serverumgebung) • Modellverbund (Zusammenschluss aus n-Domänenmodellen)

  11. Themen der Kooperationsmatrix Konsistenz der Modelle • (temporäres) Zulassen von Inkonsistenzen, die in der Datenverwaltung dokumentiert werden • Vergleichsmethoden als Grundlage zur Erkennung von Inkonsistenzen • Teilautomatisierte Methoden zur Auflösung von (Datenstruktur-) Inkonsistenzen • Nicht betrachtet • Strategien zur Vermeidung von Inkonsistenzen (Optimierung von Aufgabenfolgen, Benachrichtigungen, ...) -> Aufgabe des Workflowsystems • Koordinierung des Vorschlag-Zustimmungszyklus zum Zusammenführen divergierender Planungsstände

  12. Themen der Kooperationsmatrix Austauschspezifikation • Verwendung des IFC-Modells als zentrales Kernmodell • Datenaustauschformate (STEP physical file, Server-API für feingranularen Datentransfer) und Anpassungen auf die formulierten Anforderungen (Partialmodellspezifikation) • Anwendergerechter Zugriff/Auswahl der benötigten Datensätze (Ingenieurontologie) • Nicht betrachtet • Modelltransformation in unterschiedliche Modellierungssprachen

  13. Themen der Kooperationsmatrix Middle-Ware • Anknüpfung der Fachapplikationen an die Datenverwaltung (zunächst über "Adapter"-Client) • Methoden sind eine Ergänzung der Serverfunktionalität • Nicht betrachtet • Middle-Ware zum "Zusammenführen" der verteilten Architektur
