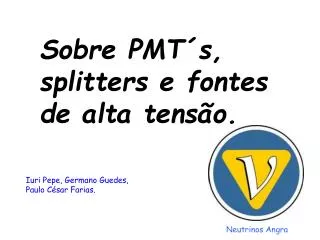

  1. Sobre PMT´s, splitters e fontes de alta tensão. Iuri Pepe, Germano Guedes, Paulo César Farias. Neutrinos Angra

  2. PMT

  3. PMT Base

  4. The splitter

  5. +HV SINAL PMT

  6. 0.073mF

  7. Preparação dos splitters

  8. CAEN A1535P Catalogo 30 mVpp Realidade >250 mVpp Radial 52 pinos Radial/SHV patch panel

  9. Universal Voltronics < 80 mVpp

  10. Pulser LED DACQ ADC PMT BERTAN PMT – 20CP 30mVpp

  11. Conclusões • Qualquer que seja a arquitetura do detector a fonte de alimentação (HV) assume um papel crucial!!! sempre. • Para PMTs que trabalham afogados é melhor alimentar e medir por um cabo único????? ainda não está claro. • Optar por acoplamento capacitivo afeta o desenho da eletrônica analógica de entrada do pré-ampli de front-end. Afeta também a resolução em tempo e intensidade. • Capacitores de HV, mesmo que de tecnologia SMD, apresentam uma grande dispersão em relação ao valor nominal assumido pelo fabricante. • A seleção da fonte de HV deve estar baseada: nível de ripple, densidade de canais, tipo de conectores de saída, teste criterioso do espectro de ruído gerado pelo equipamento (não acreditar em características de catalogo). • Para um pequeno numero de canais melhor opção são fontes independentes do tipo conversor dc/dc.
