O B J E T O S

1. Renavam O B J E T O S C N H (RENACH) VEÍCULO(RENAVAM) GSO-Disop-colodi@pr.gov.br

2. Renavam A montadora fabrica um veículo Manda para a BIN as informações básicas do carro • N.do chassi; • Cor; • N.de eixos; • Tamanho; • Características gerais. GSO-Disop-colodi@pr.gov.br

3. Renavam O veículo vai para a concessionária Distribuídas por todo o país. GSO-Disop-colodi@pr.gov.br

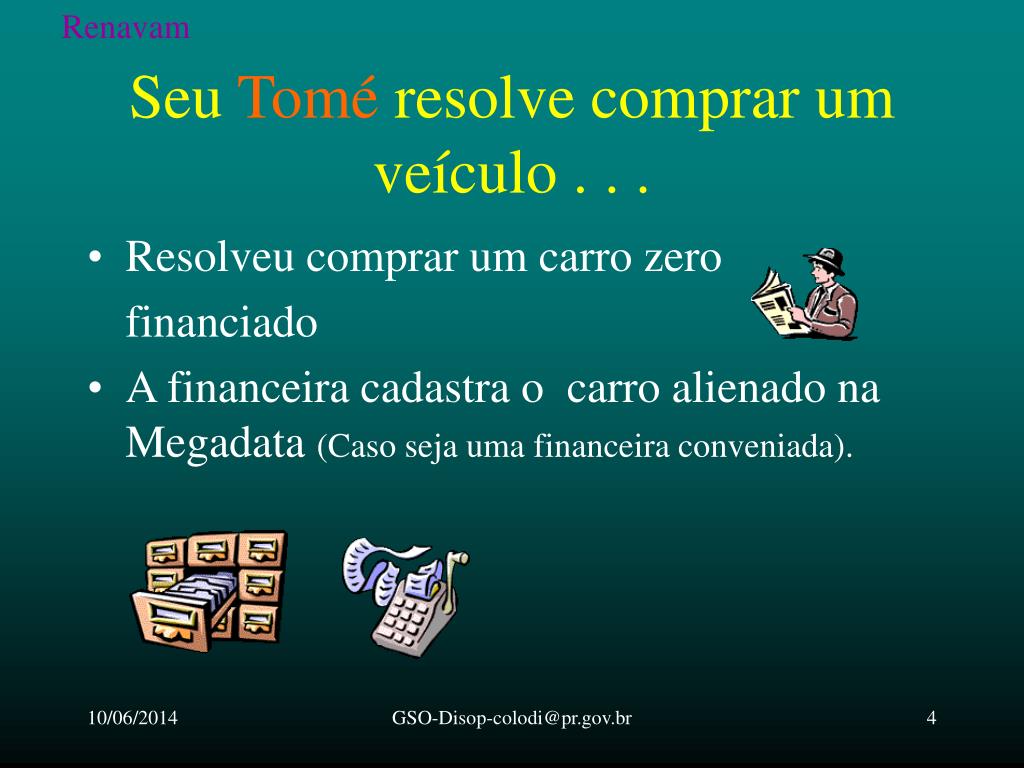

4. Renavam Seu Tomé resolve comprar um veículo . . . • Resolveu comprar um carro zero financiado • A financeira cadastra o carro alienado na Megadata (Caso seja uma financeira conveniada). GSO-Disop-colodi@pr.gov.br

5. Renavam Seu Tomé de posse da Nota Fiscal . . . • Vai até o Detran solicitar o primeiro emplacamento. • Se a financeira não é “conveniada”, nessa ocasião o Detran vai cadastrar o carro alienado na Megadata Megadata GSO-Disop-colodi@pr.gov.br

6. Renavam Seu Tomé já está no balcão do Detran. . . • E será atendido por um operador de terminal 3270, usando o sistema diretamente no main frame. . . Chave xxxxxx Senha ******** 1 OU.. DCV GSO-Disop-colodi@pr.gov.br

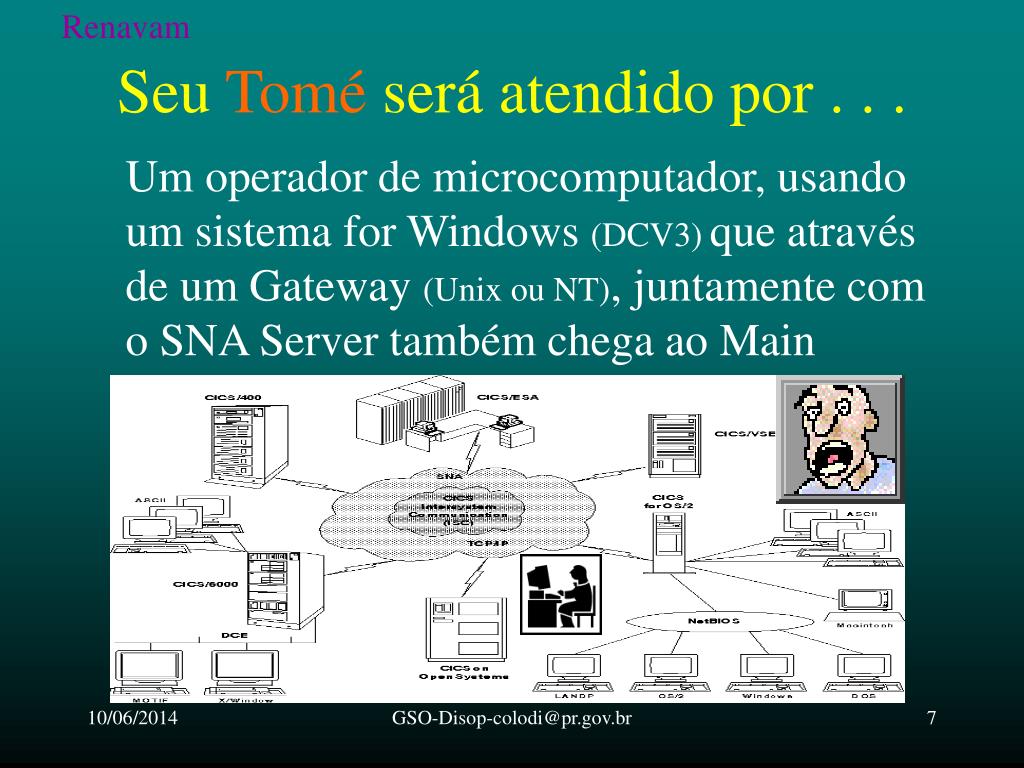

7. Renavam Seu Tomé será atendido por . . . Um operador de microcomputador, usando um sistema for Windows (DCV3)que através de um Gateway (Unix ou NT), juntamente com o SNA Server também chega ao Main Frame. GSO-Disop-colodi@pr.gov.br

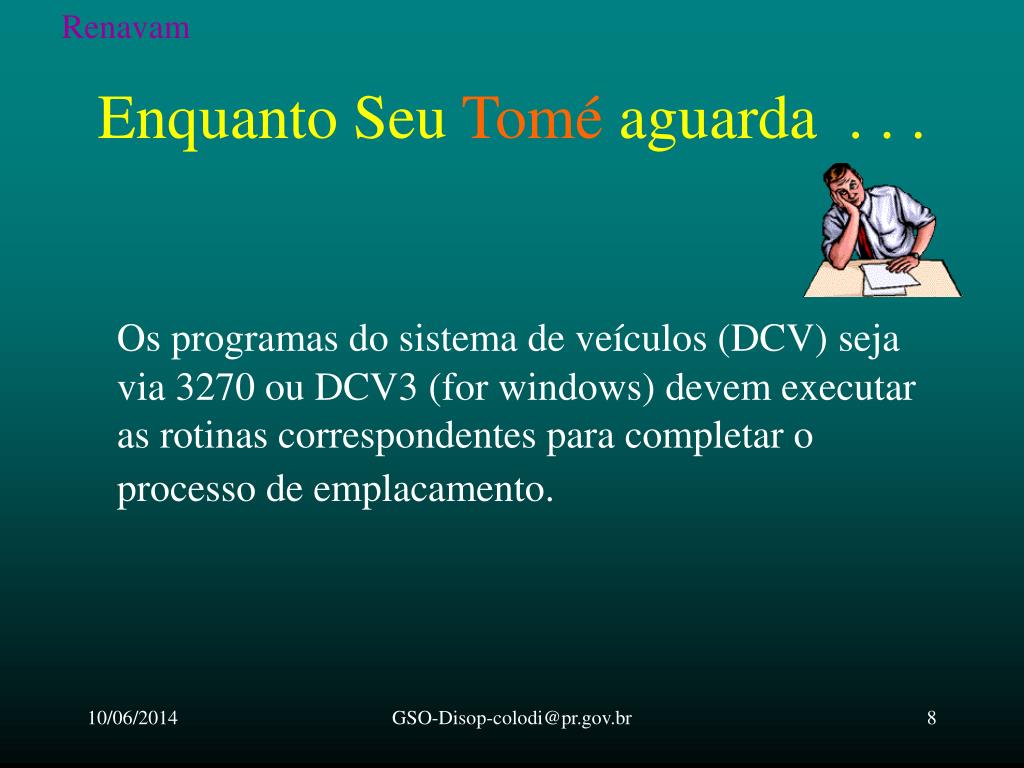

8. Renavam Enquanto Seu Tomé aguarda . . . Os programas do sistema de veículos (DCV) seja via 3270 ou DCV3 (for windows) devem executar as rotinas correspondentes para completar o processo de emplacamento. GSO-Disop-colodi@pr.gov.br

9. Renavam O sistema em ação . . . • O sistema faz um acesso à BIN (Serpro) para recuperar todas as informações já cadastradas pela montadora, quando fabricou o carro. • Cadastra a alienação (financiamento) na Megadata (caso a financeira não o tenha feito ainda). • Completa o cadastro com as novas informações colhidas da nota fiscal, dos dados cadastrais do comprador, assinala uma placa para o veículo, etc. • O Seu Tomé deve depois mandar fazer a placa de acordo com a documentação. GSO-Disop-colodi@pr.gov.br

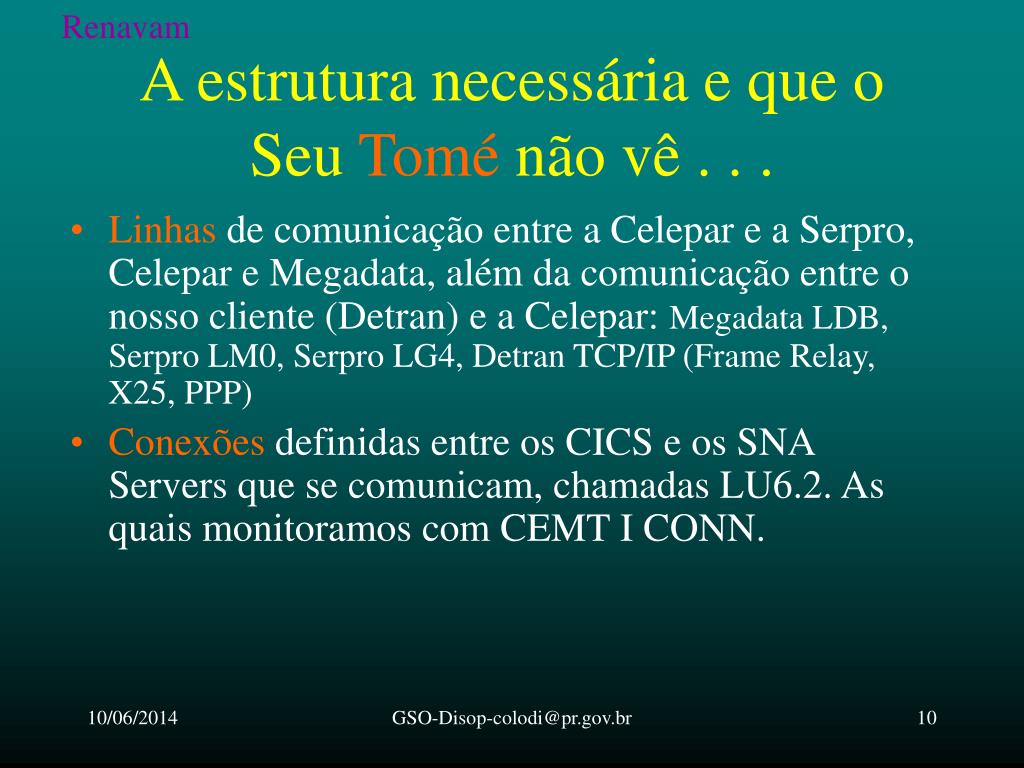

10. Renavam A estrutura necessária e que o Seu Tomé não vê . . . • Linhas de comunicação entre a Celepar e a Serpro, Celepar e Megadata, além da comunicação entre o nosso cliente (Detran) e a Celepar: Megadata LDB, Serpro LM0, Serpro LG4, Detran TCP/IP (Frame Relay, X25, PPP) • Conexões definidas entre os CICS e os SNA Servers que se comunicam, chamadas LU6.2. As quais monitoramos com CEMT I CONN. GSO-Disop-colodi@pr.gov.br

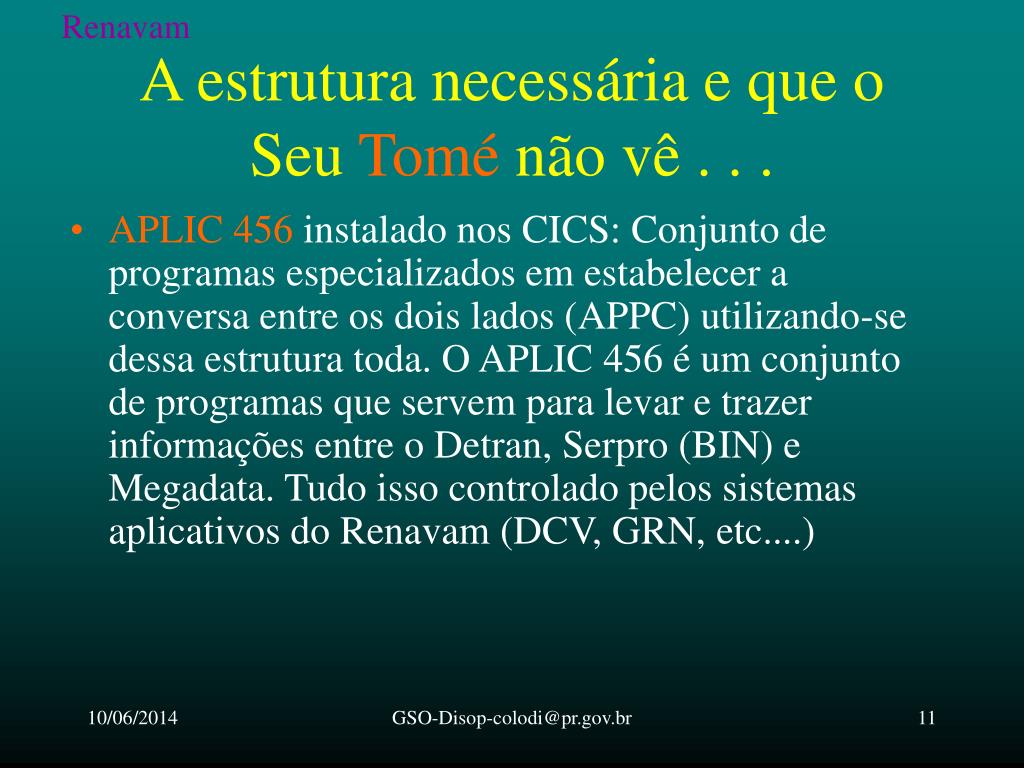

11. Renavam A estrutura necessária e que o Seu Tomé não vê . . . • APLIC 456 instalado nos CICS: Conjunto de programas especializados em estabelecer a conversa entre os dois lados (APPC) utilizando-se dessa estrutura toda. O APLIC 456 é um conjunto de programas que servem para levar e trazer informações entre o Detran, Serpro (BIN) e Megadata. Tudo isso controlado pelos sistemas aplicativos do Renavam (DCV, GRN, etc....) GSO-Disop-colodi@pr.gov.br

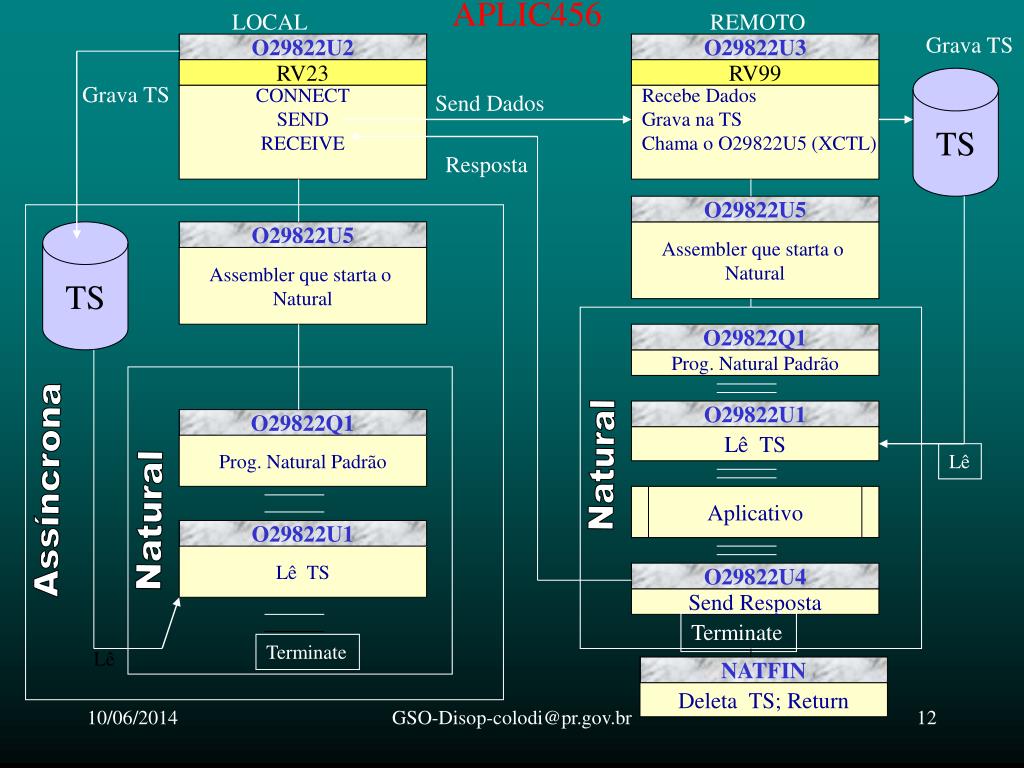

12. APLIC456 LOCAL REMOTO Grava TS O29822U2 O29822U3 RV23 RV99 TS Grava TS Send Dados CONNECT SEND RECEIVE Recebe Dados Grava na TS Chama o O29822U5 (XCTL) Resposta O29822U5 TS O29822U5 Assembler que starta o Natural Assembler que starta o Natural O29822Q1 Prog. Natural Padrão O29822U1 O29822Q1 Lê TS Prog. Natural Padrão Lê Natural Assíncrona Aplicativo Natural O29822U1 Lê TS O29822U4 Send Resposta Terminate Terminate Lê NATFIN Deleta TS; Return GSO-Disop-colodi@pr.gov.br

13. Dona Rita experimentando o carro novo . . . GSO-Disop-colodi@pr.gov.br

14. Renavam A dona Rita, (esposa) bateu com o carro do Seu Tomé ... • Ele não tinha nem terminado de pagar o carro, ainda bem que ele tinha seguro, foi uma grana preta para consertar. Seu Tomé não estava mais contente com o carro e resolveu vendê-lo para o Teobaldo, tio da amiga do primo da menina que estuda com a sua filha e que mora em Itaguaquecetuba junto com a sogra e mais três cunhados e uma cunhada, mãe solteira, lá em São Paulo. GSO-Disop-colodi@pr.gov.br

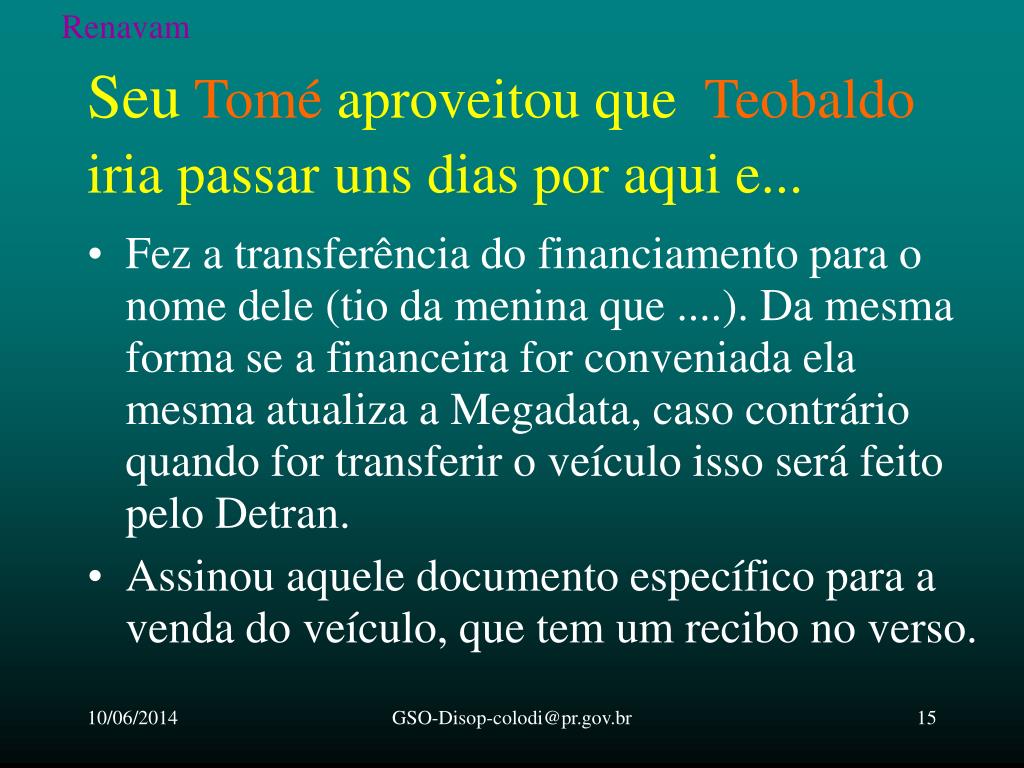

15. Renavam Seu Tomé aproveitou que Teobaldo iria passar uns dias por aqui e... • Fez a transferência do financiamento para o nome dele (tio da menina que ....). Da mesma forma se a financeira for conveniada ela mesma atualiza a Megadata, caso contrário quando for transferir o veículo isso será feito pelo Detran. • Assinou aquele documento específico para a venda do veículo, que tem um recibo no verso. GSO-Disop-colodi@pr.gov.br

16. Renavam Teobaldo aproveitou para conhecer a Graciosa... • Teobaldo após fazer um churrasquinho na estrada da graciosa seguiu viagem para Itaguaquecetuba bem faceiro de carro novo, sabendo que quando chegasse lá em São Paulo deveria providenciar a transferência do veículo para o seu nome e seu estado. GSO-Disop-colodi@pr.gov.br

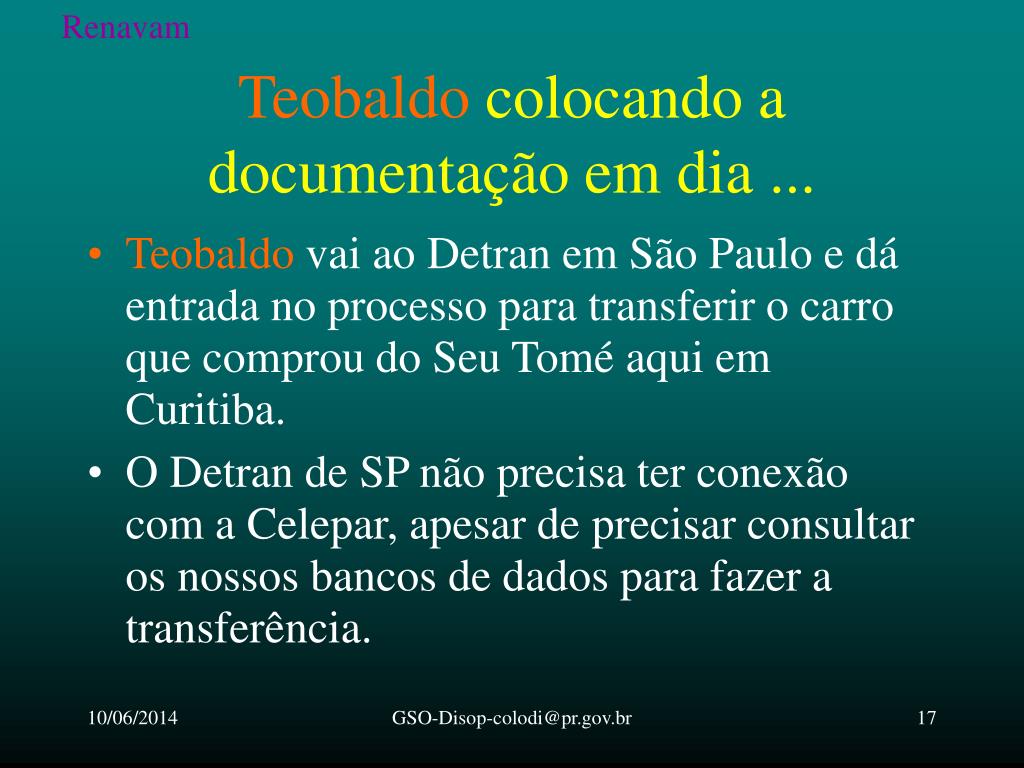

17. Renavam Teobaldo colocando a documentação em dia ... • Teobaldo vai ao Detran em São Paulo e dá entrada no processo para transferir o carro que comprou do Seu Tomé aqui em Curitiba. • O Detran de SP não precisa ter conexão com a Celepar, apesar de precisar consultar os nossos bancos de dados para fazer a transferência. GSO-Disop-colodi@pr.gov.br

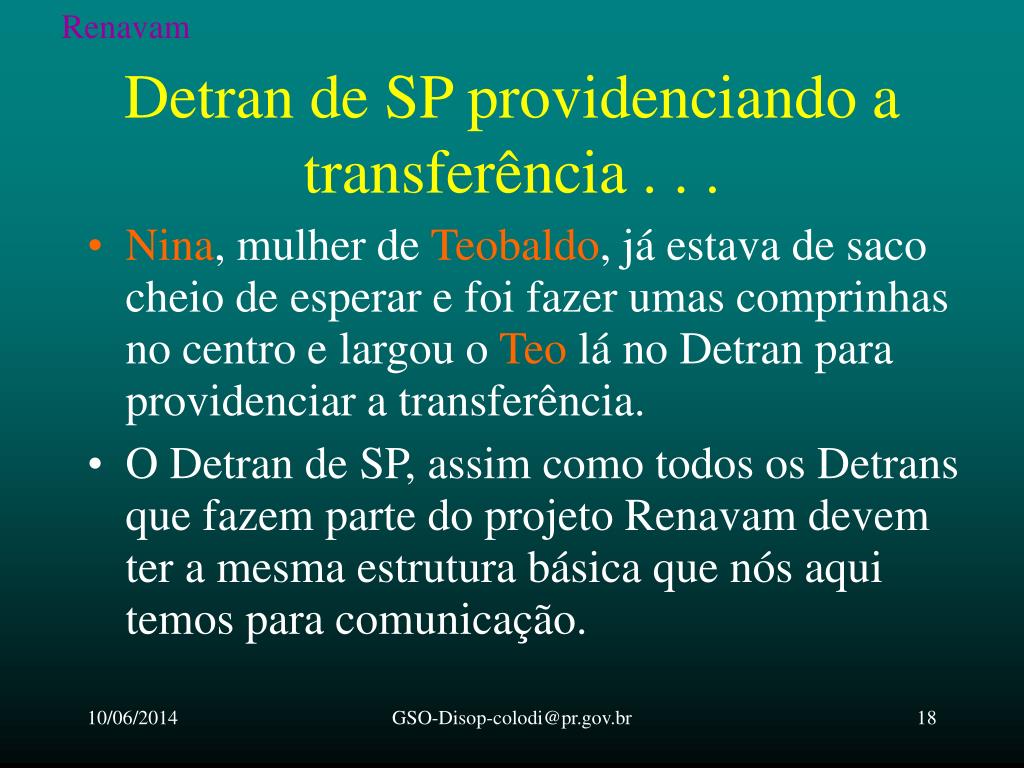

18. Renavam Detran de SP providenciando a transferência . . . • Nina, mulher de Teobaldo, já estava de saco cheio de esperar e foi fazer umas comprinhas no centro e largou o Teo lá no Detran para providenciar a transferência. • O Detran de SP, assim como todos os Detrans que fazem parte do projeto Renavam devem ter a mesma estrutura básica que nós aqui temos para comunicação. GSO-Disop-colodi@pr.gov.br

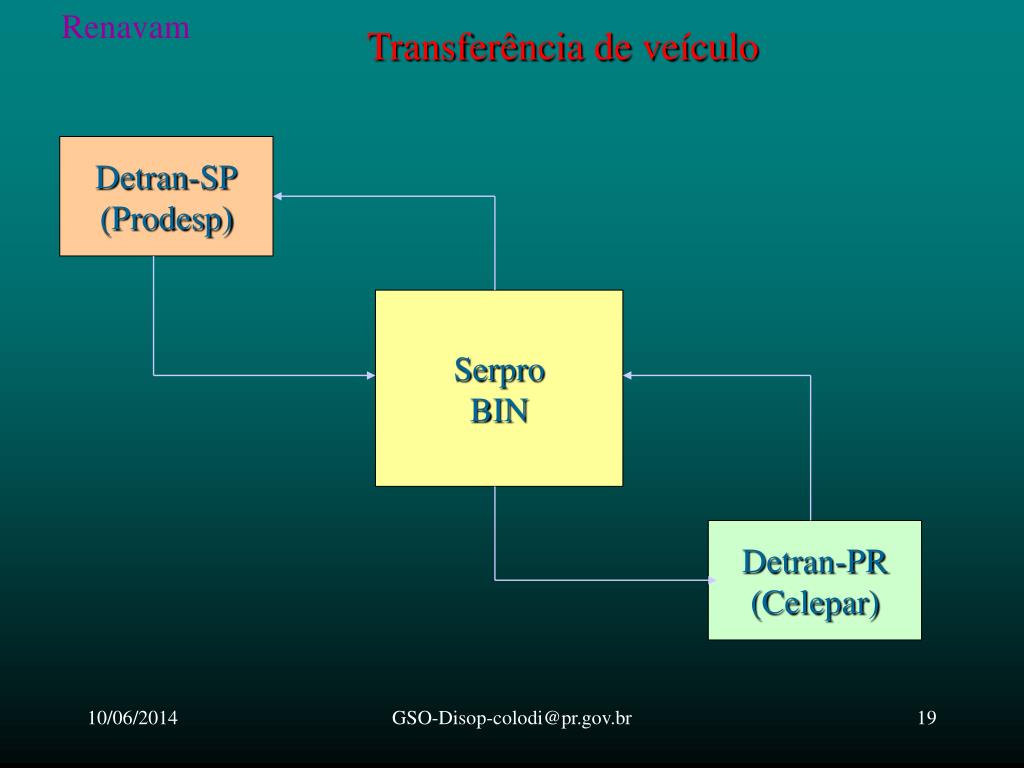

19. Renavam Transferência de veículo Detran-SP (Prodesp) Serpro BIN Detran-PR (Celepar) GSO-Disop-colodi@pr.gov.br

20. APLIC456 LOCAL REMOTO Grava TS O29822U2 O29822U3 RV23 RV99 TS Grava TS Send Dados CONNECT SEND RECEIVE Recebe Dados Grava na TS Chama o O29822U5 (XCTL) Resposta O29822U5 TS O29822U5 Assembler que starta o Natural Assembler que starta o Natural O29822Q1 Prog. Natural Padrão O29822U1 O29822Q1 Lê TS Prog. Natural Padrão Lê Natural Assíncrona Aplicativo Natural O29822U1 Lê TS O29822U4 Send Resposta Terminate Terminate Lê NATFIN Deleta TS; Return GSO-Disop-colodi@pr.gov.br

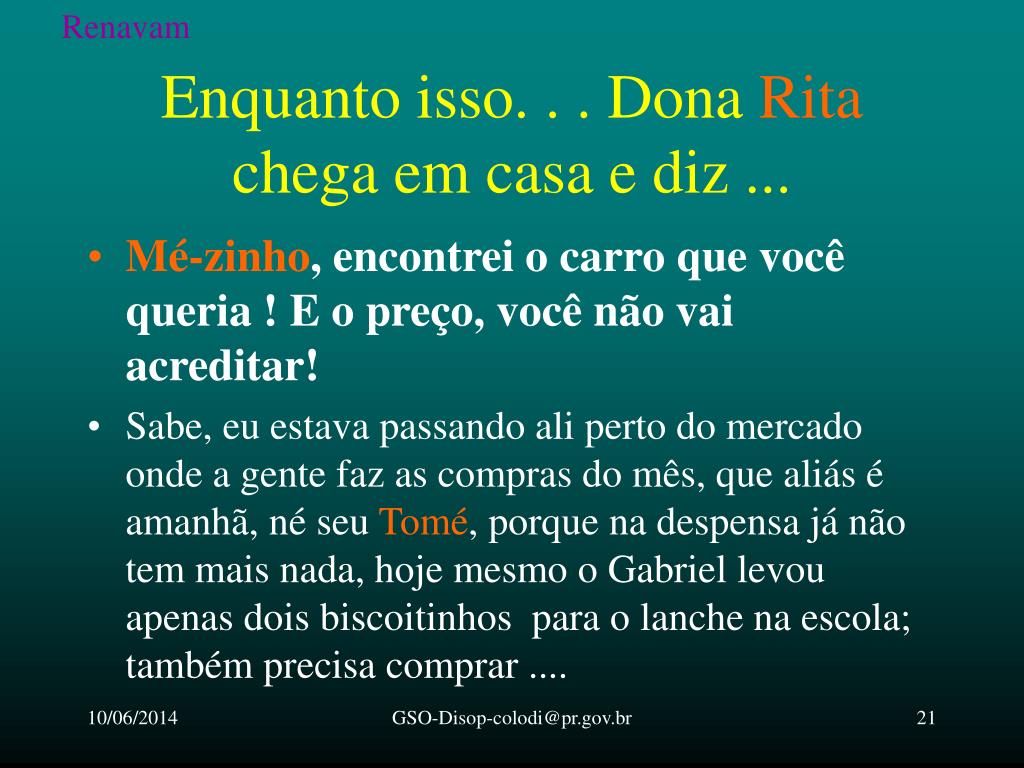

21. Renavam Enquanto isso. . . Dona Rita chega em casa e diz ... • Mé-zinho, encontrei o carro que você queria ! E o preço, você não vai acreditar! • Sabe, eu estava passando ali perto do mercado onde a gente faz as compras do mês, que aliás é amanhã, né seu Tomé, porque na despensa já não tem mais nada, hoje mesmo o Gabriel levou apenas dois biscoitinhos para o lanche na escola; também precisa comprar .... GSO-Disop-colodi@pr.gov.br

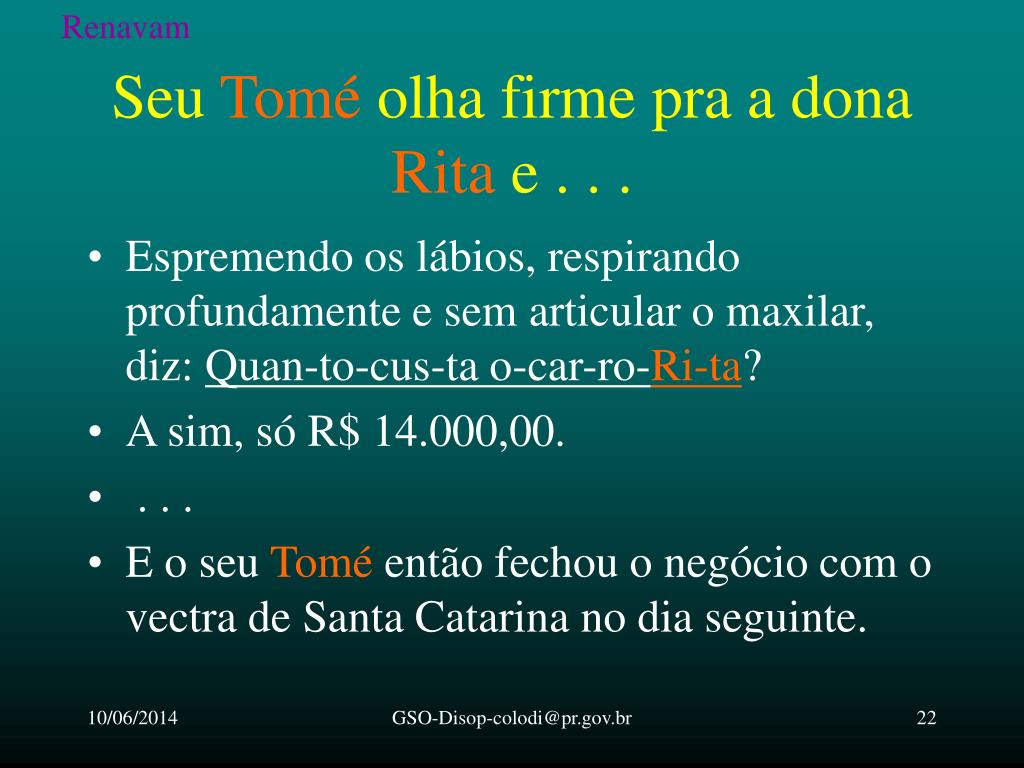

22. Renavam Seu Tomé olha firme pra a dona Rita e . . . • Espremendo os lábios, respirando profundamente e sem articular o maxilar, diz: Quan-to-cus-ta o-car-ro-Ri-ta? • A sim, só R$ 14.000,00. • . . . • E o seu Tomé então fechou o negócio com o vectra de Santa Catarina no dia seguinte. GSO-Disop-colodi@pr.gov.br

23. Renavam Seu Tomé precisa transferir o carro para o Paraná, mas ... • Como não está a fim de se incomodar pensa em fazer uma visita ao Nestor, um despachante, seu velho conhecido, e pedir a ele que encaminhe a papelada. • O Nestor é um dos despachantes cadastrados no Detran, tem um micro computador com acesso a Internet e com sistema Visual Basic já instalado e interagindo com o Detran via e-Mail. GSO-Disop-colodi@pr.gov.br

24. Renavam Seu Tomé dá uma boa encerada no carrão e vai visitar o Nestor... • Depois do costumeiro chimarão, porque para o Nestor não podia faltar o tal chimarrão, que desde guri, lá em Santa Maria, já cevava um mate bonacho barbaridade. Isso quando não esparramava as melenas passarinhando pelas coxilhas. • O Nestor então liga o micro . . . GSO-Disop-colodi@pr.gov.br

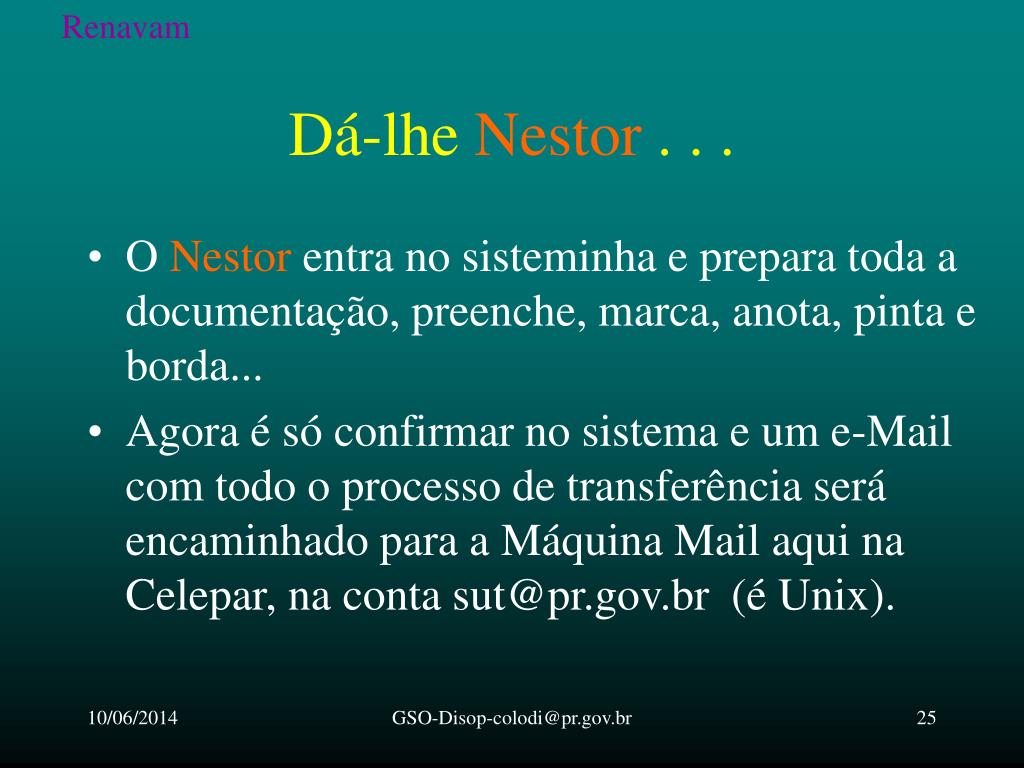

25. Renavam Dá-lhe Nestor . . . • O Nestor entra no sisteminha e prepara toda a documentação, preenche, marca, anota, pinta e borda... • Agora é só confirmar no sistema e um e-Mail com todo o processo de transferência será encaminhado para a Máquina Mail aqui na Celepar, na conta sut@pr.gov.br (é Unix). GSO-Disop-colodi@pr.gov.br

26. Renavam Traçando o e-Mail do Nestor . . . • Quando o e-Mail do despachante chega aqui na Celepar, na conta sut@pr.gov.br, um programa lê esses dados e utilizando-se da Porta 7000 do Gateway, encaminha-os para o Mainframe. • Após receber a resposta do processamento vinda do Mainframe essa resposta é enviada para a Caixa Postal do despachante (e-Mail) GSO-Disop-colodi@pr.gov.br

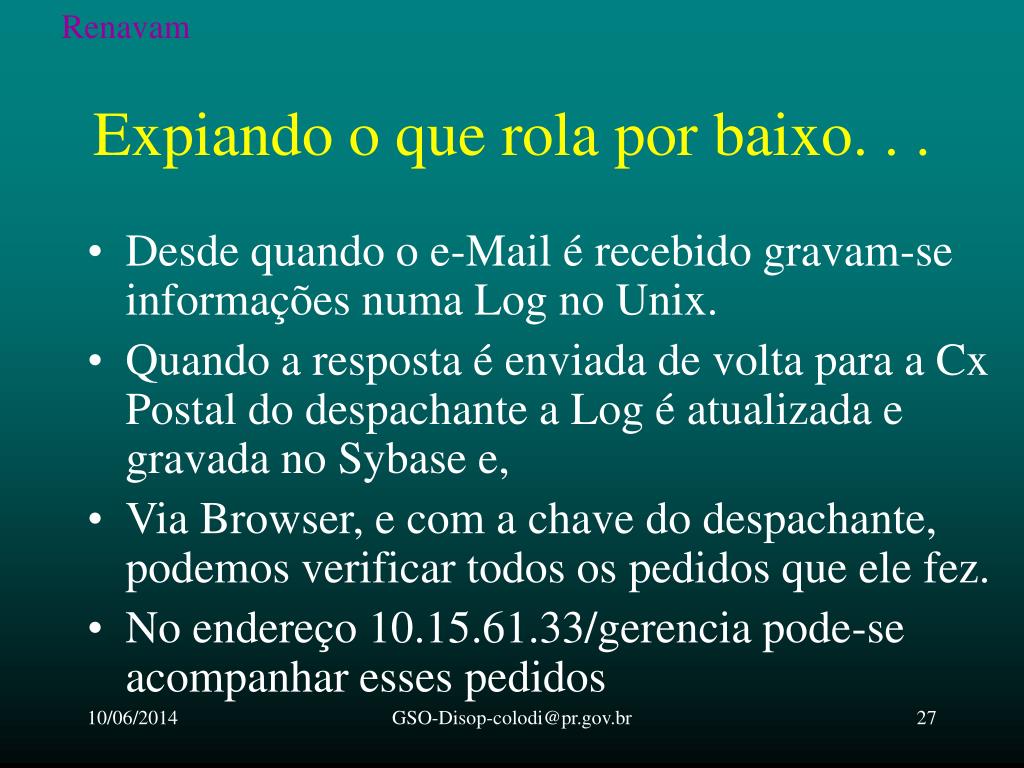

27. Renavam Expiando o que rola por baixo. . . • Desde quando o e-Mail é recebido gravam-se informações numa Log no Unix. • Quando a resposta é enviada de volta para a Cx Postal do despachante a Log é atualizada e gravada no Sybase e, • Via Browser, e com a chave do despachante, podemos verificar todos os pedidos que ele fez. • No endereço 10.15.61.33/gerencia pode-se acompanhar esses pedidos GSO-Disop-colodi@pr.gov.br

28. Renavam Denorex . . . • Quando acessamos o endereço 10.15.61.33 /gerencia e não conseguimos ver nenhuma informação de log dos despachantes NÃO significa obrigatoriamente que o despachante não esteja sendo atendido. GSO-Disop-colodi@pr.gov.br

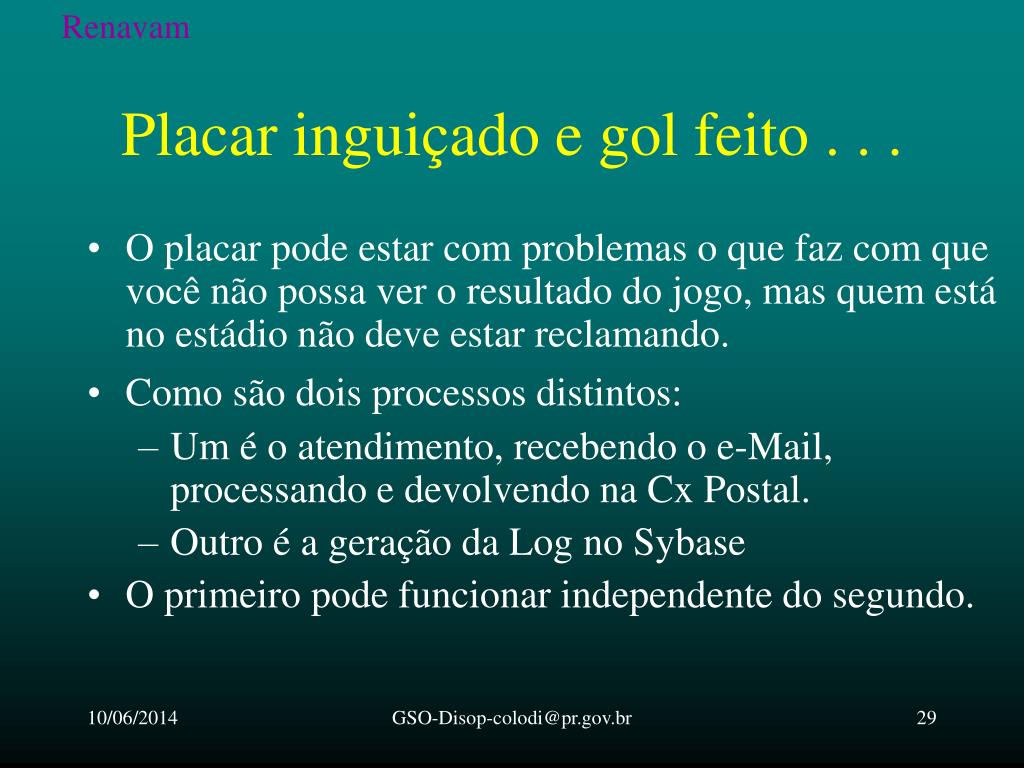

29. Renavam Placar inguiçado e gol feito . . . • O placar pode estar com problemas o que faz com que você não possa ver o resultado do jogo, mas quem está no estádio não deve estar reclamando. • Como são dois processos distintos: • Um é o atendimento, recebendo o e-Mail, processando e devolvendo na Cx Postal. • Outro é a geração da Log no Sybase • O primeiro pode funcionar independente do segundo. GSO-Disop-colodi@pr.gov.br

30. K B Ô GSO-Disop-colodi@pr.gov.br
