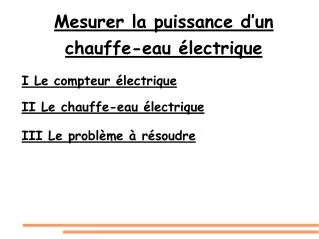

  1. Mesurer la puissance d’un chauffe-eau électrique I Le compteur électrique II Le chauffe-eau électrique III Le problème à résoudre

  2. Fin

  3. Le compteur mesure et enregistre l’énergie consommée dans la maison. I Le compteur électrique A quoi sert le compteur électrique d’une installation domestique ?

  4. I Le compteur électrique L’énergie est enregistrée en kilowatt-heure (kWh).1 kWh = 3600 kJ Le compteur mesure et enregistre l’énergie consommée dans la maison.

  5. I Le compteur électrique L’énergie est enregistrée grâce à la rotation d’un disque. La rotation du disque est proportionnelle à la puissance reçue. Le compteur mesure et enregistre l’énergie consommée dans la maison.

  6. I Le compteur électrique Pour ce compteur, chaque tour de disque correspond à l’enregistrement de 6,6 watts-heures. Le compteur mesure et enregistre l’énergie consommée dans la maison.

  7. I Le compteur électrique Le contrat prévoit des tarifs modulés en fonction de l’heure et du jour. Le compteur mesure et enregistre l’énergie consommée dans la maison.

  8. Retour au plan du cours

  9. II Le chauffe-eau électrique Chauffe-eau électrique

  10. Tension nominale 220 ou 380 volts II Le chauffe-eau électrique Quelles sont les caractéristiques techniques de cet appareil électrique ?

  11. Puissance nominale 3300 watts II Le chauffe-eau électrique Quelles sont les caractéristiques techniques de cet appareil électrique ?

  12. Capacité 300 litres II Le chauffe-eau électrique Quelles sont les caractéristiques techniques de cet appareil électrique ?

  13. Retour au plan du cours

  14. III Le problème à résoudre On souhaite mesurer la puissance réelle de l’appareil pour la comparer à la puissance nominale indiquée sur la fiche technique.

  15. III Le problème à résoudre L’ensemble des appareils électriques de l’habitation ayant été mis à l’arrêt, le compteur électrique a été filmé lorsque le chauffe-eau a été mis en marche quelques instants puis arrêté.

  16. III Le problème à résoudre Le film obtenu (CompteurElectrique.avi) peut être regardé image par image avec le logiciel VirtualDubpour une étude approfondie. En visualisant le film avec ce logiciel, détermine la puissance réelle du chauffe-eau.Rédige un compte-rendu détaillé expliquant tes calculs et ta conclusion.
