Presentation Transcript

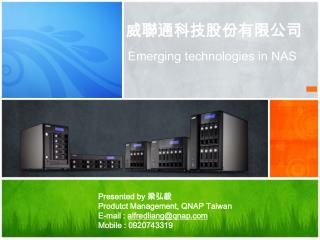

  1. 威聯通科技股份有限公司 Emerging technologies in NAS Presented by 梁弘毅 Produtct Management, QNAP Taiwan E-mail : alfredliang@qnap.com Mobile : 0920743319

  2. 主題 • QNAP NAS 介紹 • iSCSI技術應用 • 虛擬化檔案儲存備份方案 • 線上資源 • Q&A

  3. QNAP NAS 介紹

  4. 我們有什麼? 在商業環境的多元化伺服器應用

  5. 什麼是QNAP NAS ? 整合性的儲存裝置 iSCSI + NAS

  6. iSCSI技術應用

  7. 什麼是iSCSI? • iSCSI(Internet Small Computer System Interface)是一個網際網路協定(IP)，供連結資料儲存設備的工具，藉由IP網路傳送SCSI命令。

  8. iSCSIvs NFS(Samba)? • iSCSI -> block level -> 硬碟 • NFS -> file level -> 資料夾 你可以初始化一個硬碟 ,但是不能初始化一個資料夾

  9. 彈性的管理 • 一個目標可以有多個LUN • 掛載、卸載 LUN 好處 : 靈活的管理和部署

  10. 安全的部署 • CHAP 認證 • iSCSI 磁碟遮蔽 好處 : iSCSI 磁碟遮蔽 更安全的LUN保護

  11. iSCSI LUN 備份

  12. 動態配置(Thin provisioning) 動態配置功能可讓您在初始設定時，將LUN的容量設定大於實際磁碟容量以突破限制。當磁碟容量逐漸不足時，可透過“線上RAID容量擴充”功能擴充磁碟容量，或依據需求來調整或移除未使用的磁區空間。 好處 : 簡易配置 彈性管理磁區空間

  13. Clustered 環境 QNAP NAS提供iSCSI目標功能支援SPC-3標準，可用於叢集環境的佈署 好處 : 相容於Windows Server 2008 Hyper-V 支援容錯高級叢集與叢集共享儲存區(CSVs) 線上升級 VMware高可靠性(HA)叢集與容錯 (FT)

  14. 支援 MPIO and MC/S MPIO (Multipath Input Output)與MC/S (Multiple Connections per Session)多重路徑存取機制功能，可讓您在連線至QNAP iSCSI目標時，使用兩種或兩種以上的網路介面，以達到網路容錯、負載平衡與使用最高的資料傳輸速度等優勢。 好處 : 容錯機制保護 負載平衡 傳輸效能提升

  15. 服務連結 • 服務連結可以提高效能和系統的安全性。用戶可以指定特定的網路服務到特定的網路介面： • 最佳化網路流量 • 加強系統安全

  16. DEMO ‧ iSCSI LAB

  17. iSCSI LAB • 建立/修改/刪除一個 iSCSI 目標 • 建立/修改/刪除一個 iSCSI LUN • 掛載/卸載一個iSCSI LUN • iSCSI 磁碟遮蔽 • iSCSI 線上容量擴充

  18. 虛擬化檔案儲存備份方案

  19. 分享存儲伺服器 QNAP NAS為通過VMware iSCSI及NFS儲存裝置相容性認證的產品，並相容於 CitrixXenServer與Microsoft Hyper-V環境。並方便佈署於虛擬化測試環境中，可在執行許多不同OS與軟體時當作網路分享儲存伺服器。 (NFS or iSCSI)

  20. 支援Virtual LAN Virtual LAN (VLAN) 您可以將 NAS 快速整合到虛擬環境的VLAN組態，並將NAS指定為其他VLAN裝置的儲存設備。

  21. 應用實例

  22. 實例一: vMotion • 把一個使用中的虛擬機，從一個實體的伺服器遷移至另一個實體的伺服器。在遷移的過程中，使用者並不會被影響到。

  23. 實例二: storage vMotion • 把一個使用中的虛擬機，將其虛擬硬碟從一個儲存空間遷移至另一個儲存空間。在遷移的過程中，使用者並不會被影響到。

  24. 實例三: VMware 容錯(FT) vLockstep 技術 vLockstep技術 次要的 主要的 新的 主要的 新的 次要的 VMware FT 在一個HA叢集環境中對虛擬機提供zero-downtime, zero-data-loss 的保護。

  25. DEMO ‧ VMware LAB

  26. VMware LAB • 在Vmware上新增 iSCSI Datastore • 在Vmware上新增 NFS Datastore • 建立一個虛擬機 • Storage vMotion

  27. 線上資源 • For more information about QNAP Turbo NAS, please visit: http://www.qnap.com/ • QNAP NAS 軟體使用手冊 (版本: 3.5.0) http://docs.qnap.com/nas/tc/index.html • 線上支援中心 http://qnap.com/onlinesupport.aspx • 資料下載中心 (Firmware, Manual, Technical Doc, Utility) http://qnap.com/download.asp • QNAP Application Notes http://qnap.com/pro_features.asp • QNAP Solutions http://qnap.com/Solutions.asp

  28. Q&A

  29. Thanks
