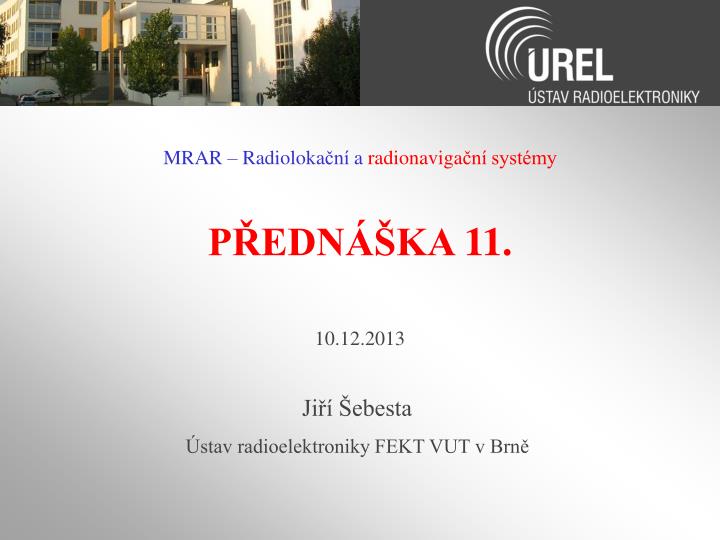

  1. MRAR – Radiolokační a radionavigační systémy PŘEDNÁŠKA 11. 10.12.2013 Jiří Šebesta Ústav radioelektroniky FEKT VUT v Brně

  2. MRAR:PŘEDNÁŠKA 11. TÉMA:DRUZICOVÉ NAVIGAČNÍ SYSTÉMY II. • GPS NAVSTAR • GLONASS • BeiDou, Compass • QZSS • GALILEO Radionavigační systémy

  3. MRAR-P11: GPS – NAVSTAR (1/17) GPS NAVSTAR(Global Positioning System - Navigation System Using Time and Range)je v současnosti nejvyužívanějším navigačním systémem. Kosmický segment tvoří 21 aktivních a 3 záložní družice SV (Space Vehicle) umístěných po 4 družicích (rozestup 60°) na šesti kruhových oběžných drahách (A-F) ve výšce 20200 km s inklinací 55. Oběžná doba je půl siderického dne, tj.přibližně 11 h 58 min. Radionavigační systémy

  4. MRAR-P11: GPS – NAVSTAR (2/17) Kosmický segment – družice Radionavigační systémy

  5. MRAR-P11: GPS – NAVSTAR (3/17) Technologie GPS družic • Block I – počáteční fáze (do 1995) – životnost cca 5 let • Block II (od 1989) – životnost 7,5 roku • Block IIA – upgraded ver. – 180 dní autonomní režim • Block IIR – replenishment (od 1997) • Block IIR-M – nové signály • Block IIF- přídavná flexibilita  Radionavigační systémy

  6. MRAR-P11: GPS – NAVSTAR (4/17) Technologie GPS družic • Block III – (od 2010) očekávána přesnost určení polohy pod 1 m Radionavigační systémy

  7. MRAR-P11: GPS – NAVSTAR (5/17) Řídicí segment – pozemní systémová zařízení Radionavigační systémy

  8. MRAR-P11: GPS – NAVSTAR (6/17)  Signály GPS (standard) Radionavigační systémy

  9. MRAR-P11: GPS – NAVSTAR (7/17) • Všechny družice GPS vysílají současně na dvou kmitočtech v pásmu Lf1 = 1575,42 MHz a f2 = 1227,6 MHz v kódovém multiplexu CDMA. • Signál vysílaný družicí lze popsat vztahem: kde C(t) a P(t)jsou rozprostírací pseudonáhodné kódy sloužící současně k měření pseudovzdálenosti družic a D(t)jsoudata navigační zprávy. Kódy i data nabývají hodnot +1 a -1, jde tedy o modulaci s binárním fázovým klíčováním BPSK. Radionavigační systémy

  10. MRAR-P11: GPS – NAVSTAR (8/17) • Kód C(t) je tzv. Goldův kód s periodou obsahující 1023 bitů a bitovou rychlostí 1,023 Mb/s. Je určen pro neautorizovaný přístup s hrubým měřením C/A (Coarse Acquisition) a je volně dostupný a využitelný v civilním sektoru. • Kód P(t) označuje kód přesný P (Precision) s bitovou rychlostí 10,23 Mb/s (jemnější odečet času pro měření pseudovzdálenosti). Perioda obsahuje přibližně 235 biliónů bitů, což odpovídá periodě asi 266 dnů. Využívá se však pouze sedmidenní část. • Kód P(t) je určen pouze pro autorizované uživatele, oproti kódu C(t) je vysílán na obou nosných kmitočtech, čímž lze omezit vliv ionosferické refrakce. Radionavigační systémy

  11. MRAR-P11: GPS – NAVSTAR (9/17) • Na počátku 90. let byl algoritmus kódu P uvolněn a publikován. • Po uvedení systému do operačního režimu byl ze strategických důvodů 31.1.1994 kriptován na tzv. Y kód, který je součástí režimu A-S (Anti-Spoofing), jehož zavedením nepřítel nemůže imitovat družici a působit tak na určování polohy podle svých taktických záměrů. • Pro jeho využití je nutný dekriptovací klíč Radionavigační systémy

  12. MRAR-P11: GPS – NAVSTAR (10/17) Generování PRN C/A kódu C/A kódy mají výrazné autokorelační maximum, mimo pozvolný nástup k maximu, vzájemná korelace je nízká Radionavigační systémy

  13. MRAR-P11: GPS – NAVSTAR (11/17) Vztah PRN C/A kódu a navigační zprávy 1023 chipů (1ms) PRN kód 1 chip PRN PRN PRN PRN … PRN 20 period kódu (20ms) Datové bity navigační zprávy 0 0 1 0 1 0 50bps (20ms/bit) Radionavigační systémy

  14. MRAR-P10: GPS – NAVSTAR (12/17) • Navigační zprávy je tvořena specifikovanými rámcem s pěti podrámci s bitovou rychlostí dat D(t) 50 bps. • První podrámec obsahuje časové údaje, informace o stavu družice a deklarované chybě, druhý a třetí podrámec obsahuje kepleriánské elementy družice pro výpočet její aktuální polohy. • Poslední dva podrámce jsou věnovány tzv. almanachu t.j. informacím o ostatních družicích systému, v každém rámci o jedné.  Aktuální informace o parametrech přijímané družice získáváme každých 30 sekund, kompletní přehled o systému pak po příjmu 25 rámců, tj. za 12,5 minuty. Radionavigační systémy

  15. MRAR-P10: GPS – NAVSTAR (13/17) Struktura navigační zprávy Radionavigační systémy

  16. MRAR-P10: GPS – NAVSTAR (14/17)  První slovo každého podrámce je TLM (telemetry) obsahující synchronizační sekvenci podrámce a diagnostickou zprávu řídicího segmentu.  Druhé slovo každého podrámce je HOW (handover) obsahující tzv. z-count = pořadí následujícího podrámce (počítáno od půlnoci UTC ze soboty na neděli), stavové bity a identifikaci podrámce (1-5).  Posledních 6 bitů každého slova je parita. Radionavigační systémy

  17. MRAR-P10: GPS – NAVSTAR (15/17) • Vlastníkem systému je vláda USA a prvotně byl určen pro potřeby americké armády. • Vznik je datován k 17.4.1973, kdy memorandem ministerstva obrany Spojených států došlo ke sloučení pokusných programů Timation a 621B do programu GPS-NAVSTAR. Plného operačního stavu bylo dosaženo 3.3. 1994. Systém GPS je v současné době téměř nezranitelný. Družice nových generací IIR, IIR-M a IIF jsou odolné proti elektromagnetickému impulsu při jaderném kosmickém výbuchu a mohou pracovat nejméně 180 dní v autonomním režimu.  Probíhá modernizace z hlediska rozšíření signálů a služeb pro civilní aplikace. Radionavigační systémy

  18. MRAR-P10: GPS – NAVSTAR (16/17) • Objekty řídícího segmentu mají zajištěn nejvyšší stupeň ochrany. • Vzhledem k výborným vlastnostem a spolehlivosti systému začal GPS prostupovat i do civilního sektoru. Koordinaci vojenských a civilních zájmů řeší na nejvyšší úrovni ministerstvo obrany a dopravy USA. • Systém dovoluje zavedení metod znepřesnění určení polohy neautorizovaným uživatelům (v současné době vypnuto) nebo úplné vypnutí i lokálně. Z důvodů řízení systému GPS bezpečnostními složkami USA jej nelze použít jako primární navigační prostředek v aplikacích se 100% spolehlivostí systému (civilní letectví), používá se pro navigaci přes oceány a pro přiblížení na přistání v kat. I. Radionavigační systémy

  19. MRAR-P10: GPS – NAVSTAR (17/17) • Modernizovaný GPS • Na družicích od roku 2006: • L2C signál na kmitočtu 1227,6 MHz s PRN 10230 chipů (CM – civil moderate kód) a s PRN 767250 chipů (CL – civil long kód), každá má bitovou rychlost 511,5 kb/s. Navigační zpráva 25 bps s FEC kodérem ½, tedy bitová rychlost 50 bps. • L5 signál na kmitočtu 1176,45 MHz s 2 x PRN 10230 chipů (QPSK modulace, PRN ve složkách I a Q), každý má bitovou rychlost 10,23 Mb/s. V kanálu I navigační zpráva 50 bps s FEC kodérem ½, tedy bitová rychlost 100 bps. • M (military) signál na kmitočtech 1575,42 MHz (L1M) a 1227,6 MHz (L2M) s PRN s bitovou rychlost 5x1,023 Mb/s. Modulace BOC(10,5) – viz dále. Radionavigační systémy

  20. MRAR-P11: GLONASS (1/4)  GLONASS (Globalnaja navigacionnaja sputnikovaja sistema) je ruský GNSS systém založený na pasivní dálkoměrné metodě.  Kosmický segment (v FOC – Final Operation Capability) 24 družic (21 aktivních) na kruhových drahách s výškou 19100 km (oběžná doba 11 h 15 min) ve třech rovinách s inklinací 64,8° •  Řídící segment • System Control Center – Golitsyno (70 km JZ od Moskvy) • Cetrální synchronizační stanice – Moskva • Polohové monitorovací stanice – radarové měření polohy družic, uploading - St. Peterburg, Yeniseisk, Komsomolsk • Laserový monitorovací systém– přesné měření polohy družic pomocí snímání odrazu slunečního světla – Komsomolsk, Kitab • Monitorovací stanice navigačních signálů– Moskva, Komso-molsk Radionavigační systémy

  21. MRAR-P11: GLONASS (2/4) • Navigační signály družic • Družice odděleny kmitočtovým multiplexem FDMA ve dvou pásmech v rozsahu 1602 až 1616 MHz a v rozsahu 1246 až 1257 MHz. •  Všechny družice pro měření pseudovzdáleností vysílají stejné PRN: •  C/A - 511 kHz, 511 bitů •  P - 5,11 MHz, 33 mil. bitů. (tj 6,57 s – ořezáno na 1 s) •  Navigační zpráva 50 b/s: • C/A – rámec 10 s, celá 2,5 min. • P – rámec 30 s, celá 12 min. Status (k 5.12.2011) – 23 družic v plné operabilitě, 4 uváděny do provozu, 2 v údržbě, 1 rezervní, 1 v testovací letové fázi Radionavigační systémy

  22. MRAR-P11: GLONASS (3/4) • GLONASS status http://www.glonass-center.ru/ Radionavigační systémy

  23. MRAR-P11: GLONASS (4/4)  V současné době vypouštěny družice se třetím kanálem (C/A i P) v pásmu 1190 – 1212 MHz.  V rámci projektů EUROCONTROL bylo uvažováno o využití systému GLONASS jako součásti společného evropského navigačního systému – nebylo přijato.  Na trhu se vyskytují kombinované GPS/GLONASS přijímače. Radionavigační systémy

  24. MRAR-P11: BEIDOU, Compass (1/1)  BeiDou-I (Velká medvědice) je čínský GNSS systém opět založený na pasivní dálkoměrné metodě.  Kosmický segment (v FOC – Final Operation Capability) využívá 3+1 geostacionární družice s pokrytím čínského území, pracovní frekvence 2491,75 MHz • Compass (BeiDou-II) navazuje na BeiDou-I, cílem je instalace 27 družic na 3 MEO kruhové dráhy s výškou 21363 km a inklinací 56°, 5 geostacionárních družic a 3 geosynchronní dráhy (oběžná doba 23h 56min) Předpokládá globální pokrytí a aplikace jak pasivní dálkoměrné metody se signály v pásmu L (čtyři signály E1, E2, E5B, E6), tak i aktivního přístupu k družicím v pásmu S s CDMA multiplexem. Přesnost určení polohy pro civilní signály 10 m. Radionavigační systémy

  25. MRAR-P11: QZSS (1/1)  QZSS (Quasi-Zenith Satellite System) je japonský GNSS systém založený na pasivní dálkoměrné metodě s pokrytím Japonska a okolí  Kosmický segment využívá HEO družice s pokrytím Japonska s elevací větší něž 70° a umožňuje jak navigační služby, tak i přenos dat, videa a audia. Součástí systému je augmentace GPS. Radionavigační systémy

  26. MRAR-P11: GALILEO (1/30)  Integrita, dostupnost a přesnost GNSS • Výběrové aplikace (letectví, doprava) vyžadují vysokou spolehlivost navigačního systému: • Integrita – včasná znalost chyby a její deklarace v systému (výpadek funkce družice, chyba v efemeridách) • Dostupnost (pokrytí) – dostatečné pokrytí potřebným počtem družic (např. při 1 družici mimo provoz klesne globální průměr dostupnosti pro průměrně významnou družici ze 100% na 99,93%) • Přesnost – dostatečná přesnost získané polohy (v letectví je kritická chyba výšky) Radionavigační systémy

  27. MRAR-P11: GALILEO (2/30)  Projekt GNSS I  EGNOS= European Geostationary Navigation Overlay Service Radionavigační systémy

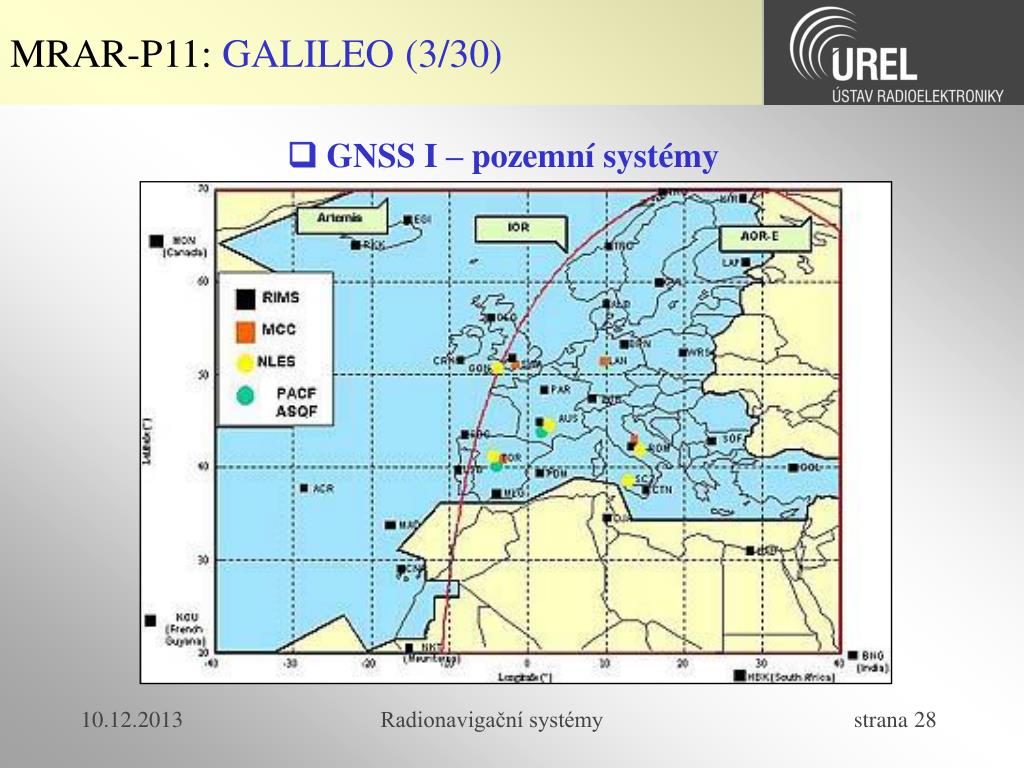

  28. MRAR-P11: GALILEO (3/30)  GNSS I – pozemní systémy Radionavigační systémy

  29. MRAR-P11: GALILEO (4/30)  GNSS schéma Radionavigační systémy

  30. MRAR-P11: GALILEO (5/30)  Sítě referenčních stanicSBAS (Satellite-based augmentationsystems) Radionavigační systémy

  31. MRAR-P11: GALILEO (6/30)  Status GNSS I • Základní systém je realizován • Korekce jsou distribuovány: • Internet •  Geostacionární družice IOR-W, AOR-E a EGNOS ESA ARTEMIS (frekvence GPS L1, 1575.42 MHz, CDMA, odlišeny pomocí PRN, specifický datový formát) • Novější komerční přijímače umožňují příjem WAAS korekcí (v menu aktivace WAAS) Radionavigační systémy

  32. MRAR-P11: GALILEO (7/30)  GALILEO je společný projekt Evropské unie (EU) a Evropské kosmické společnosti (ESA). Úkol je vybudovat evropský navigační systém jako alternativu k americkému systému GPS a ruskému GLONNASu. Vývoj evropského navigačního systému začal na začátku 90. let minulého století globálním satelitním navigačním systémem první generace na bázi SBAS systému s WAAS (GNSS-I) EGNOS. Ve druhé (současné) fázi je systém doplňován navigačními družicemi GALILEO (GNSS-II). Radionavigační systémy

  33. MRAR-P11: GALILEO (8/30)  Architektura systému GALILEO • Kosmický segment • 30 družic (27 aktivních) s výškou 23, 222 km nad Zemí (MEO) na 3 orbitách s excentricitou 0.002 a inklinací i = 56° po 120 °. • Na každé orbitě obíhá 10 pravidelně rozmístěných družic, přičemž vždy jedna z 10 družic je záložní. • Použitá konstelace poskytuje 100% pokrytí zemského povrchu s minimálním počtem družic. •  Model geoidu GTFR (GALILEO Terrestrial Reference System). • Orientace družic systému GALILEO udržována pomocí tříosé stabilizace polohy. Radionavigační systémy

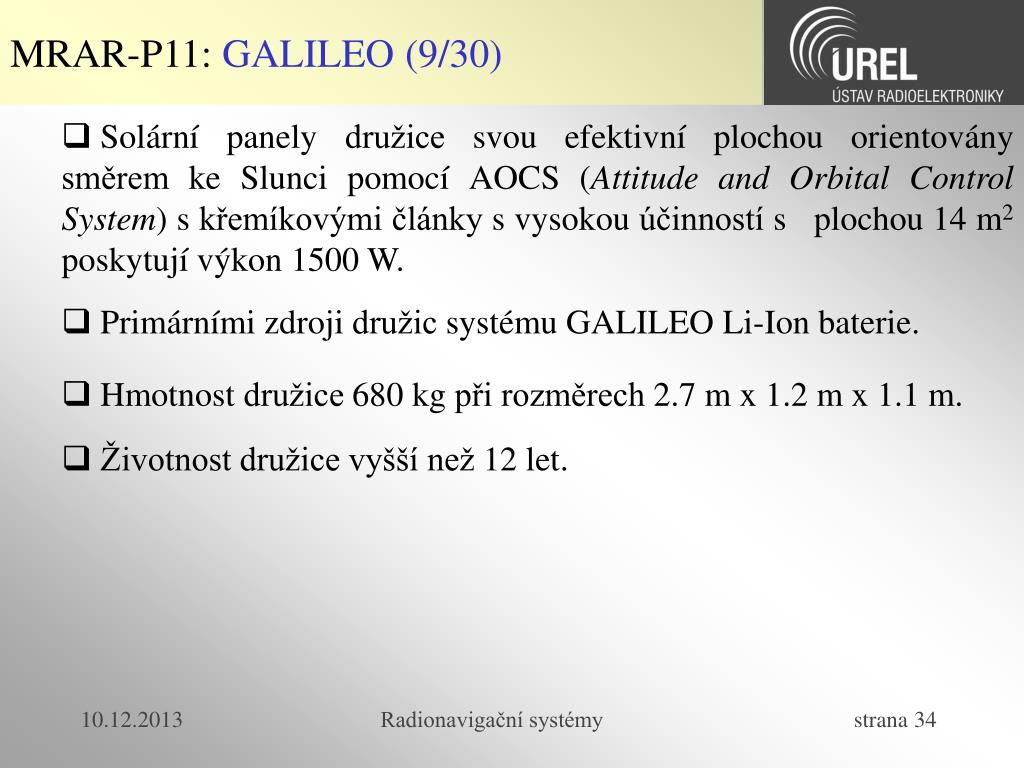

  34. MRAR-P11: GALILEO (9/30) • Solární panely družice svou efektivní plochou orientovány směrem ke Sluncipomocí AOCS (Attitude and Orbital Control System) s křemíkovými články s vysokou účinností s plochou 14 m2 poskytují výkon 1500 W. •  Primárními zdroji družic systému GALILEO Li-Ion baterie. •  Hmotnost družice 680 kg při rozměrech 2.7 m x 1.2 m x 1.1 m. •  Životnost družice vyšší než 12 let. Radionavigační systémy

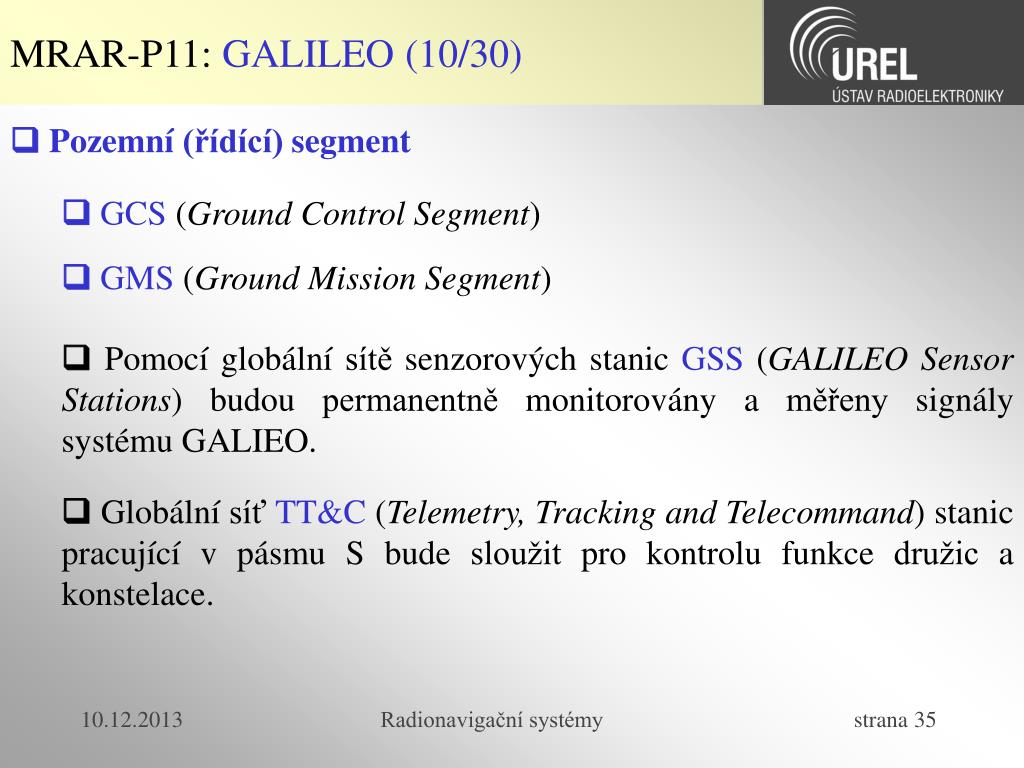

  35. MRAR-P11: GALILEO (10/30)  Pozemní (řídící) segment •  GCS (Ground Control Segment) •  GMS (Ground Mission Segment) •  Pomocí globální sítě senzorových stanicGSS (GALILEO Sensor Stations) budou permanentně monitorovány a měřeny signály systému GALIEO. •  Globální síť TT&C (Telemetry, Tracking and Telecommand) stanic pracující v pásmu S bude sloužit pro kontrolu funkce družic a konstelace. Radionavigační systémy

  36. MRAR-P11: GALILEO (11/30) •  Síť uplink stanic (ULSs) bude plnit navigační služby zajišťovat integritu a službu SAR •  Propojení pomocí vysokorychlostních komunikačních sítí •  Dvě geograficky redundantní senzorové stanice pro centralizova-né zpracování, monitorování a kontrolu. Radionavigační systémy

  37. MRAR-P11: GALILEO (12/30)  Uživatelský segment – služby: •  Open Service (OS)– služba bude poskytovat informace o poloze, času a rychlosti. Je zaměřena pro široké využití, zejména pro automobilovou navigaci a k implementaci do mobilních telefonů. Bude poskytována bezplatně. •  Safety of Life (SOL)– služba je určena pro uživatele, u nichž je nutné garantovat kvalitu služby. Najde využití například v námořní, železniční nebo letecké dopravě. Je doplněna včasnými upozorněním uživatele, v případě možnosti zhoršení kvality služeb. Radionavigační systémy

  38. MRAR-P11: GALILEO (13/30) •  Commercial Service (CS) – služba poskytuje přístup k  přídavným signálům, které zajistí možnost větší přenosové rychlosti a vyšší přesnosti navigace. Tyto signály budou šifrované. Dále tato služba bude komerčně nabízena poskytovatelům např. předpovědí počasí, informací o dopravě apod. •  Public Regulated Service (PRS) – služba bude poskytnuta pouze vládou autorizovaným uživatelům, kteří vyžadují vysokou úroveň zabezpečení. PRS signály budou kódovány. Přístup k této službě bude kontrolován vládou schváleným bezpečnostním mechanismem. Radionavigační systémy

  39. MRAR-P11: GALILEO (14/30) •  Support to Search and Rescue (SAR) Service– družice systému GALILEO budou vybaveny transpondéry, které budou schopny přenášet pohotovostní signály např. z lodí, letadel do mezinárodních záchranných center. Radionavigační systémy

  40. MRAR-P11: GALILEO (15/30)  Signál družic GALILEO • 6 signálů pro navigaci s RHCP ve pásmech •  1,164 – 1,215 MHz (E5 band) •  1,216 – 1,300 MHz (E6 band) • 1,559 – 1,592 MHz (E2-L1-E1 band) • Frekvenční plán byl navržen s ohledem na následující požadavky: •  Přenos širokopásmových signálů v pásmu L umožňující přesné určení polohy •  Minimální interference s již existujícími navigačními systémy (GPS, GLONASS) •  Interoperatibilita se systémem GPS •  Oddělení civilních, vojenských a jiných speciálních služeb Radionavigační systémy

  41. MRAR-P11: GALILEO (16/30)  Spektrum v alokovaných GNSS pásmech Radionavigační systémy

  42. MRAR-P11: GALILEO (17/30) • Družice využívají stejné nosné frekvence a jsou vzájemně rozlišeny pomocí kódových sekvencí (CDMA). Každá družice vysílá 6 navigačních signálů: • L1F signál:volně přístupný všem uživatelům systému, zahrnuje nešifrovaný datový kanál s navigačními daty a pilotní kanál, datová rychlost 125 b/s, využíván OS, SOL službou a případně komerčními službami. • L1P signál:šifrovaný pouze PRS služby. • E6C signál:pro komerční účely, datový a pilotní kanál, navigační data mohou být získána pouze dešifrováním pomocí komerčních algoritmů, přenosová rychlost dat je 500 bps, využíván pouze CS službou. Radionavigační systémy

  43. MRAR-P11: GALILEO (18/30) •  E6P signál:šifrovaný, využíván pouze službou PRS. •  E5a signál:volně přístupný, zahrnuje datový a pilotní kanál, obsahuje nešifrovaná navigační data s přenosovou rychlostí 25 bps, využíván OS službou. •  E5b signál:volně přístupný, datový a pilotní kanál, navigační data nešifrovaná, datový tok E5b signálu bude dále obsahovat zašifrovaná komerční data pro OS, SOL a komerční služby systému. Radionavigační systémy

  44. MRAR-P11: GALILEO (19/30) • Navigační a datové zprávy • Navigační a časová datajsou generována v GALILEO GMS (Ground Mission Segment) a poskytována dále všem družicím přes datové kanály • Integritní datajsou generována v GALILEO GMS a dále rozeslána do všech družic přes datové kanály signálů E5b a L1F •  Komerční dataod externích poskytovatelů, která před odesláním na družice budou koordinována s GALILEO Control Center (GCC). Uživatelé budou mít k těmto datům přístup přes službu CS. Využívány budou datové kanály signálů E5b, E6C a L1F •  PRS datajsou vysílána pomocí E6P a L1P signálů Radionavigační systémy

  45. MRAR-P11: GALILEO (20/30) •  Navigační zprávyjsou vysílány přes datové jako sekvence superrámců. Podrámec je základním stavebním kamenem navigační zprávy a obsahuje následující pole: •  Synchronizační slovo nazvané unique word (UW) •  Bity kontrolního součtu (CRC) pro detekci chyb •  Tail bity pro FEC kodér (jsou nastaveny na nulu) • Všechny podrámce budou kódovány FEC konvolučním kodérem s kódovým poměrem 1/2 a dále budou blokově prokládány. Radionavigační systémy

  46. MRAR-P11: GALILEO (21/30)  Modulační techniky družic GALILEO • modulace s rozprostřením spektra signálu DSSS(Direct Sequence Spread Spectrum), PRN Goldovy kódy • BPSK-R (BPSK- Rectangular chips) je modulační technika založená na rozprostření BPSK signálu pomocí obdélníkových rozprostíracích sekvencí. • BPSK-Rsignál lze v základním pásmu popsat rovnicí: • kde {ak} jsou prvky rozprostírací sekvence PRN a gBPSK-R(t) je energeticky normalizovaný rozprostírací symbol BPSK-R: Radionavigační systémy

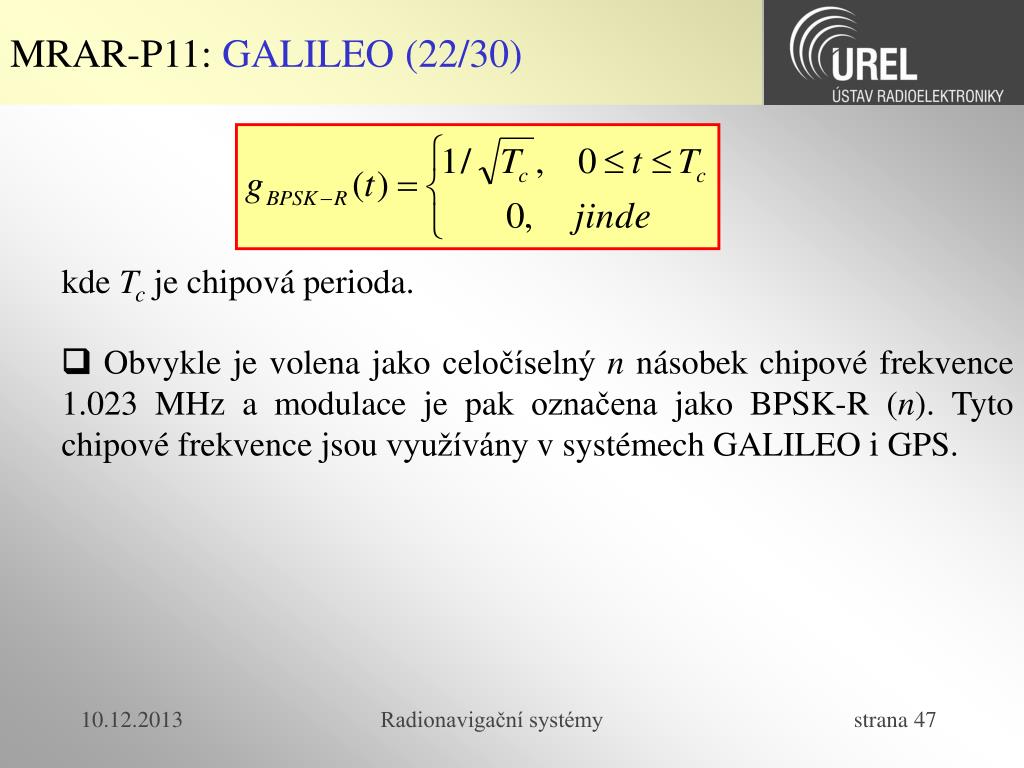

  47. MRAR-P11: GALILEO (22/30) • kde Tc je chipová perioda. • Obvykle je volena jako celočíselný n násobek chipové frekvence 1.023 MHz a modulace je pak označena jako BPSK-R (n). Tyto chipové frekvence jsou využívány v systémech GALILEO i GPS. Radionavigační systémy

  48. MRAR-P11: GALILEO (23/30) •  BOC(Binary Offset Carrier) je modulační technika založená na DSSS, kterou lze považovat za rozšíření BPSK-R s rozprostíracími sekvencemi násobenými opět obdélníkovými sekvencemi s frekvencí několikrát vyšší. Počet půlperiod „hustší“ rozprostírací sekvence (subnosné) v původním rozprostíracím symbolu je dán: • kde Ts = 1/(2fs) je půlperioda obdélníkové subnosné generované s frekvencí fs. Rozprostírací symbol modulace BOC lze pro sudé k napsat jako: Radionavigační systémy

  49. MRAR-P11: GALILEO (24/30) • kde  je volitelný fázový posun. Je-li zvoleno  = 0 (resp.  = /2) pak hovoříme o sin phased BOC (resp. cos phased BOC) a značíme dolním indexem BOCS(resp. BOCC). •  Označení BOC(m, n)znamená BOC modulace s m x 1.023 MHz frekvencí subnosné a s n x 1.023 MHz chipovou frekvencí. Radionavigační systémy

  50. MRAR-P11: GALILEO (25/30)  Funkce spektrální výkonové hustoty BPSK-R Radionavigační systémy
