ringoのある風景～この世界に ringoがある喜びとともに 2010 ～山下達也 2010/02/26(金)

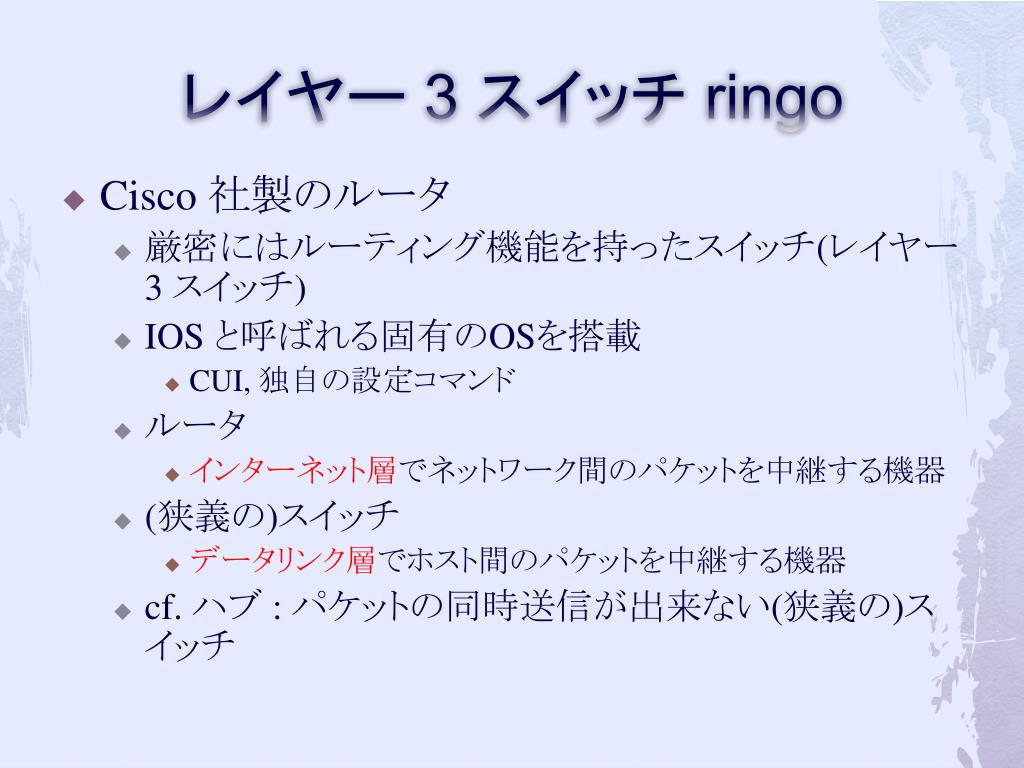

レイヤー 3 スイッチ ringo • Cisco 社製のルータ • 厳密にはルーティング機能を持ったスイッチ(レイヤー 3 スイッチ) • IOS と呼ばれる固有のOSを搭載 • CUI, 独自の設定コマンド • ルータ • インターネット層でネットワーク間のパケットを中継する機器 • (狭義の)スイッチ • データリンク層でホスト間のパケットを中継する機器 • cf. ハブ : パケットの同時送信が出来ない(狭義の)スイッチ

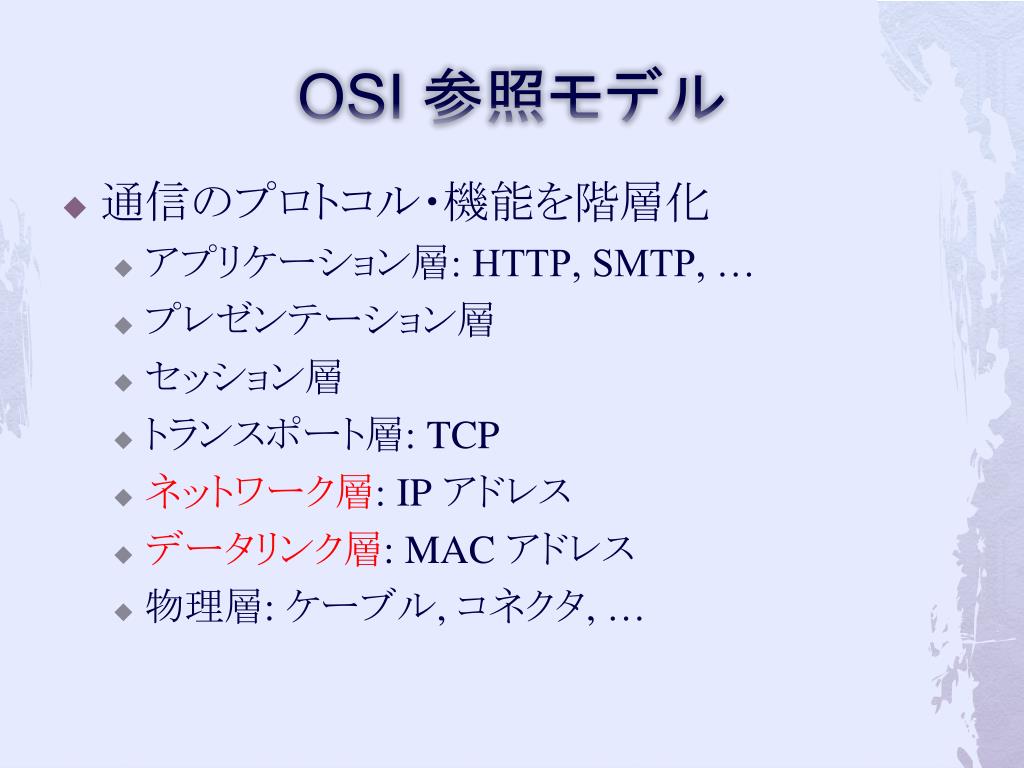

OSI 参照モデル • 通信のプロトコル・機能を階層化 • アプリケーション層: HTTP, SMTP, … • プレゼンテーション層 • セッション層 • トランスポート層: TCP • ネットワーク層: IP アドレス • データリンク層: MAC アドレス • 物理層: ケーブル, コネクタ,…

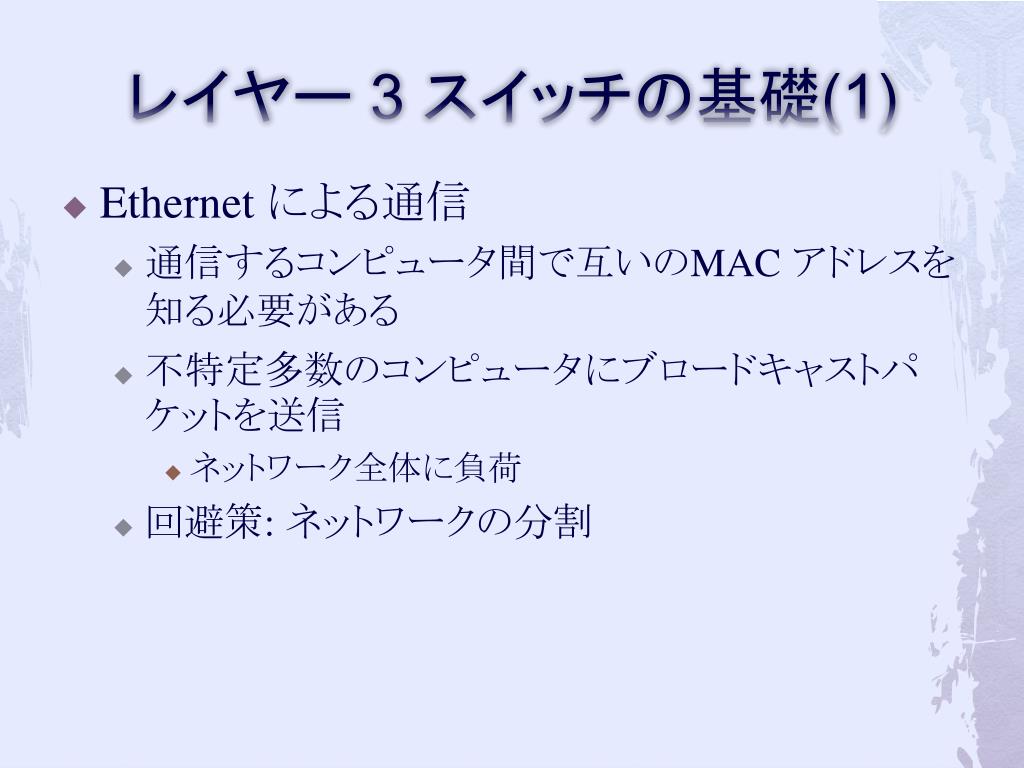

レイヤー 3 スイッチの基礎(1) • Ethernet による通信 • 通信するコンピュータ間で互いのMAC アドレスを知る必要がある • 不特定多数のコンピュータにブロードキャストパケットを送信 • ネットワーク全体に負荷 • 回避策: ネットワークの分割

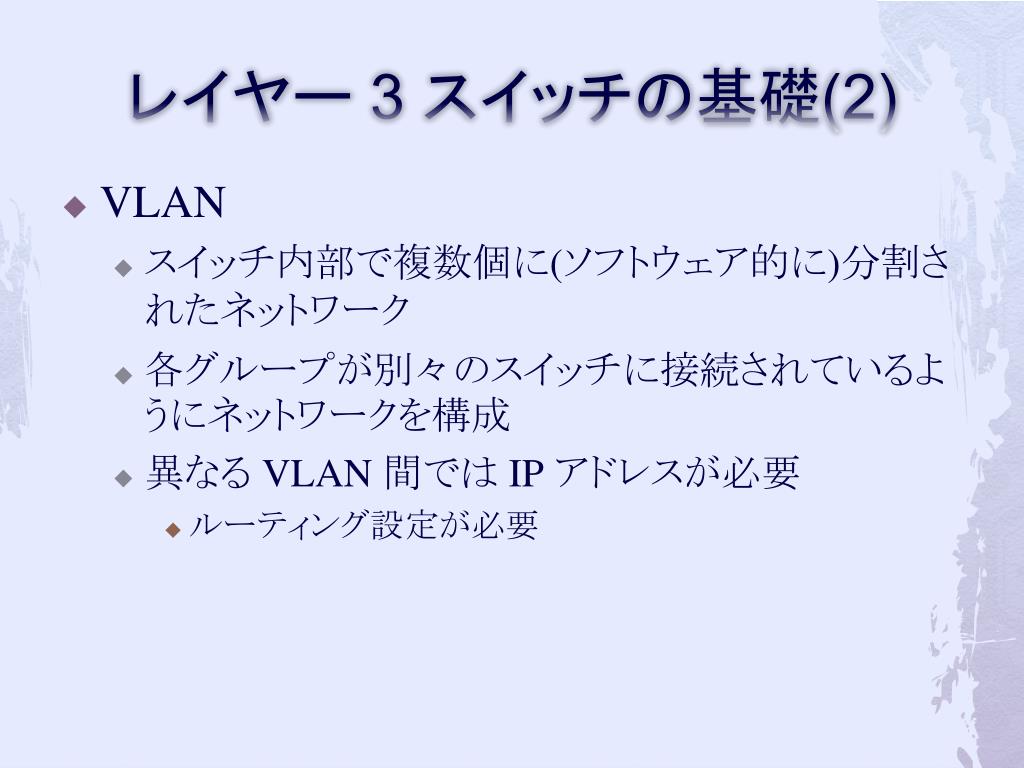

レイヤー 3 スイッチの基礎(2) • VLAN • スイッチ内部で複数個に(ソフトウェア的に)分割されたネットワーク • 各グループが別々のスイッチに接続されているようにネットワークを構成 • 異なる VLAN 間では IP アドレスが必要 • ルーティング設定が必要

レイヤー 3 スイッチの基礎(3) • ネットワーク上の経路選択 • 異なるネットワーク間ではルータを介して送受信 • ネットワーク空間では複数の解が存在しうる • ルータは目的地までの最適な経路を表として持つ(ルーティングテーブル) • 設定方法 • 手動(ringo は基本的にこちら) • ルータ同士で自動的に情報を交換

ringoの設定を少しだけ… interface Vlan1 ip address 133.87.45.1 255.255.255.0 interface Vlan2 ip address 133.87.45.1 255.255.255.0 ip access-group 102 in …. ip route 133.74.0.0 255.255.0.0 133.74.135.1 …. …. access-list 102 permit ip 133.87.45.0 0.0.0.255 133.74.0.0 0.0.255.255 ポートに IP アドレスを割り付け IP アドレス, ネットマスクアクセスグループ番号ルーティング設定 (ルーティングテーブル) 追加するルートのIP アドレス, ネットマスク , ゲートウェイ(次のルータ) アクセス制御ネットワークのIP アドレス, ネットマスク

参考文献, 参考 URL • 梅田峰子: TCP/IP スタンダード, Softbank Publishing • 武藤健志: Debian GNU/Linux徹底入門第3版 Sarge対応 • Allan Leinwand, Bruce Pinsky: Cisco ルータ設定ガイド, Softbank Publishing • eproot 運営資料 • http://www.ep.sci.hokudai.ac.jp/~eproot/ • ThinkIT いまさら聞けないスイッチ • http://www.thinkit.co.jp/article/28/

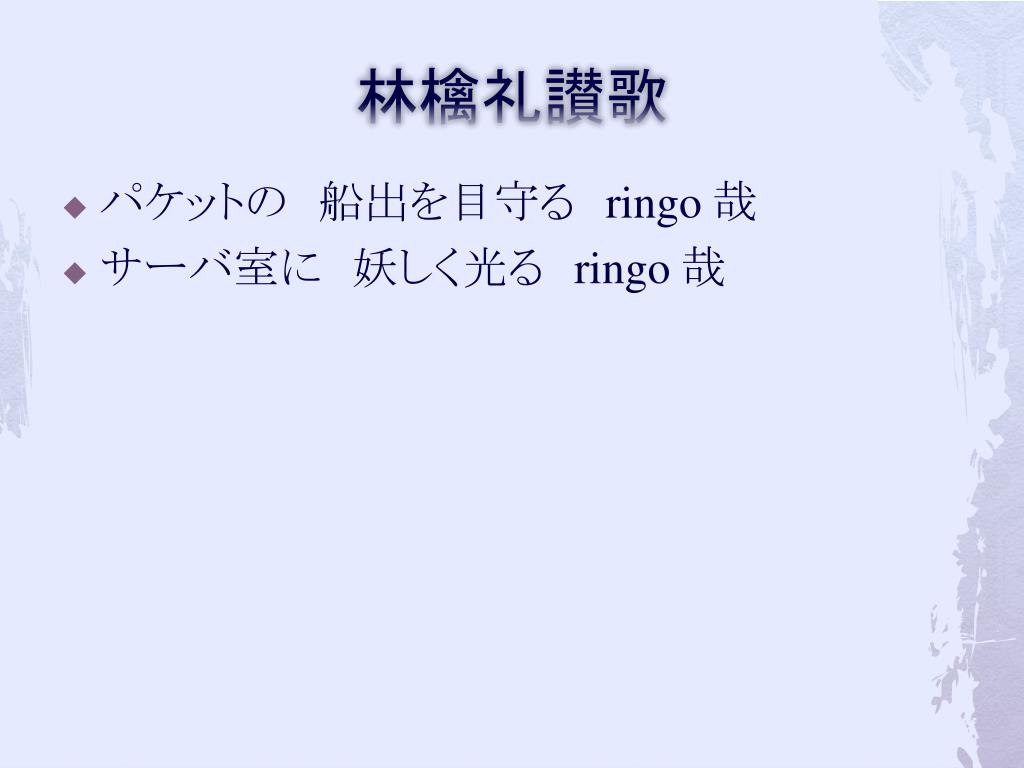

林檎礼讃歌 • パケットの　船出を目守る　ringo 哉 • サーバ室に　妖しく光る　ringo 哉
