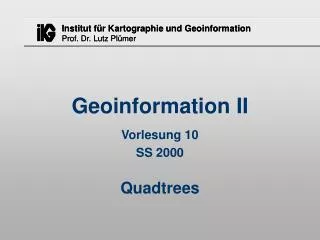

  1. Institut für Kartographie und GeoinformationProf. Dr. Lutz Plümer Geoinformation II Vorlesung 10 SS 2000 Quadtrees

  2. Übersicht I • Rasterstruktur • Raster • Quadtrees • Region quadtree • Unterteilung • Aufbau • Unterteilung der Rasterstruktur • Varianten des Quadtrees • Punkte • Punktstruktur Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  3. Übersicht II • Point quadtree • Knotenstruktur • Aufbau • Landkarte • Motivation des PM-Quadtrees • Ein Quadtree für Maschen • PM1 quadtree • Punkt- in-Landkarte • Nächste Woche Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  4. Rasterstruktur Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  5. Raster • zweidimensionales Array • Einträge: Pixel • Adressierung durch Index von Reihe und Spalte • aber auch: • regelmäßige Tessellation (Landkarte) mit quadratischen Maschen gleicher Größe • Modellierung von Feldern • siehe GIS I, Felder und Objekte • sehr effiziente Speicherung • Ausgangspunkt der Bildverarbeitung / Photogrammetrie Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  6. Quadtrees • Baum • jeder Knoten hat 0 oder 4 Nachfolger • Nordwest • Nordost • Südwest • Südost • Blattknoten sind homogen • Konstruktion eines Quadtrees für ein gegebenes Raster Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  7. Region quadtree - Unterteilung Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  8. Region quadtree - Unterteilung Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  9. inhomogen inhomogen Region quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  10. NW NO SW SO NW SO NO SW Region quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  11. NW NO SW SO NW SO NO SW Region quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  12. NW NO SW SO NW SO NO SW Region quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  13. NW NO SW SO NW SO NO SW Region quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  14. NW NO SW SO NW SO NO SW Region quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  15. NW NO SW SO NW SO NO SW Region quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  16. NW NO SW SO NW SO NO SW Region quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  17. NW NO SW SO NW SO NO SW Region quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  18. NW NO SW SO NW SO NO SW Region quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  19. NW NO SW SO NW SO NO SW Region quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  20. Unterteilung der Rasterstruktur Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  21. Unterteilung der Rasterstruktur Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  22. Varianten des Quadtrees • für Punkte • für Polygone Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  23. Punkte Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  24. Punktstruktur 12 13 10 2 11 1 5 8 14 9 7 6 3 4 Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  25. X X Y Y NW NW NO NO SW SW SO SO Daten Daten Point quadtree - Knotenstruktur Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  26. 1 NW NO NW NO SW SO SW SO Point quadtree - Aufbau 1 Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  27. 1 2 Point quadtree - Aufbau 1 2 Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  28. 1 2 1 2 3 3 Point quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  29. 1 2 1 2 3 4 3 4 Point quadtree - Aufbau Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  30. 1 2 1 2 3 5 5 3 4 Point quadtree - Aufbau 4 Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  31. Point quadtree - Aufbau 1 2 1 2 3 5 5 4 3 4 Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  32. Landkarte Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  33. Motivation des PM-Quadtrees • in folgenden Fällen ist leicht zu entscheiden, zu welcher Masche ein Punkt gehört: Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  34. Ein Quadtree für Maschen Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  35. PM1 quadtree • wie beim Quadtree wird die Ebene in Quadrate zerlegt • statt der Homogenitätsforderung gilt hier: • Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstenseinen Knoten enthält. • Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind • Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten • sind diese Bedingungen nicht erfüllt, wird das zugeordnete Quadrat in 4 gleich große Quadrate geteilt Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  36. PM1 quadtree • Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstenseinen Knoten enthält. • Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind • Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten. Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  37. PM1 quadtree • Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstenseinen Knoten enthält. • Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind • Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten. Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  38. PM1 quadtree • Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstenseinen Knoten enthält. • Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind • Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten. Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  39. PM1 quadtree • Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstenseinen Knoten enthält. • Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind • Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten. Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  40. PM1 quadtree • Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstenseinen Knoten enthält. • Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind • Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten. Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  41. PM1 quadtree • Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstenseinen Knoten enthält. • Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind • Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten. Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  42. PM1 quadtree • Jedes Blatt des Quadtrees repräsentiert ein Quadrat, das höchstenseinen Knoten enthält. • Ein Blatt, das einen Knoten enthält, darf nur Kanten enthalten, die zu diesem Knoten inzident sind • Ein Blatt, das keinen Punkt enthält, darf höchstens einen Teil einer Kante enthalten. Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10

  43. Punkt- in-Landkarte Sie haben drei Verfahren kennengelernt: • Zerlegung der Maschen in Streifen (Trapeze) • Bounding Boxes • PM-Quadree • Zerlegung der Ebene in Quadrate • Grundsätzlicher Unterschied • Zerlegung des Objekts und Aufbau einer Zugriffsstruktur für das Objekt • Trapezverfahren • Zerlegung des Raumes (der Ebene) und Schaffung einer Zugriffsstruktur für den Raum • PM-Quadtree Lutz Plümer - Geoinformation - 6. Semester - SS 2001 - Vorlesung 10
