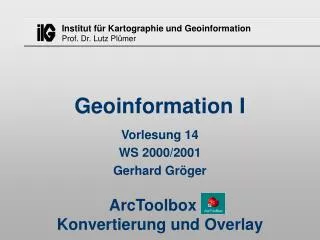

  1. Geoinformation I Vorlesung 14 WS 2000/2001 Gerhard Gröger ArcToolbox - Konvertierung und Overlay

  2. In NRW soll ein neues Krankenhaus gebaut werden. Um rentabel arbeiten zu können, soll es in einer Stadt mit mehr als 250.000 Einwohnern errichtet werden. Aus Gründen des Lärmschutzes soll der Mindestabstand zu einer Autobahn und einer Eisenbahnlinie mindestens 3 km betragen; um die Erreichbarkeit sicherzustellen, soll es andererseits höchstens 15 km von einer Autobahn entfernt sein. Veranschaulichen Sie die geeigneten Standorte in einer Karte. Daten: V:\GIS1\BAHN.shp bzw. STR.shp bzw. STD.shp Beschreibung: V:\GIS1\ArcDeutschland.doc Aufgabe von letzter Woche: Standortplanung Lutz Plümer - Geoinformation - 5. Semester - WS 00/01 - Vorlesung 14

  3. drittes Werkzeug von ArcInfo neben ArcCatalog und ArcMap Symbol: nicht interaktiv: nur ganze Dateien (Coverages, Shapefiles, ...) können bearbeitet werden Drag&Drop von ArcCatalog ArcToolbox Lutz Plümer - Geoinformation - 5. Semester - WS 00/01 - Vorlesung 14

  4. ArcToolbox: Funktionalitäten Lutz Plümer - Geoinformation - 5. Semester - WS 00/01 - Vorlesung 14

  5. Datenkonvertierung • z.B. Shapefile - Coverage • Motivation: • Topologie erforderlich • Werkzeug kann nur ein Format bearbeiten • Demo mir ArcToolbox Lutz Plümer - Geoinformation - 5. Semester - WS 00/01 - Vorlesung 14

  6. Overlay • Zentrale Funktionalität in GIS • Beispiel für Fragestellungen: Flurstücke und Bodenwertflächen; wieviel ist der Besitz von X Wert? • ==> Intersect-Overlay (Flächenverschneidung) Lutz Plümer - Geoinformation - 5. Semester - WS 00/01 - Vorlesung 14

  7. Overlay in ArcToolbox • 6 verschiedene Arten von Overlays Lutz Plümer - Geoinformation - 5. Semester - WS 00/01 - Vorlesung 14

  8. Overlay: Input und Output • Input Coverage • point, line oder polygon coverage Ouput Coverage • Overlay Coverage • polygon coverage Lutz Plümer - Geoinformation - 5. Semester - WS 00/01 - Vorlesung 14

  9. Input Overlay A B 44 C D A 44 B 44 Output Intersect Overlay • Output Coverage • umfasst Schnitt der Input- und Overlay-Polygone • nur die Input-Polygone, die einOverlay-Polygon schneiden • nur Minimalflächen (Maschen) • Masche hat Attributwerte von beiden Polygonen Lutz Plümer - Geoinformation - 5. Semester - WS 00/01 - Vorlesung 14

  10. Input Overlay A B 44 C D B 0 A 0 A 44 B 44 Output C 0 D 0 Identity Overlay • Output Coverage • umfasst Gebiet derInput-Polygone • nur Minimalflächen (Maschen)aus Input- und Overlay-Polygonen • Masche hat Attributwerte von beiden Polygonen Lutz Plümer - Geoinformation - 5. Semester - WS 00/01 - Vorlesung 14

  11. Input Overlay A B 44 C D B 0 A 0 0 44 A 44 B 44 0 44 Output C 0 D 0 Union Overlay • Output Coverage • umfasst Vereinigungnur Minimalflächen (Maschen)aus Input- und Overlay-Polygonen • Masche hat Attributwerte von beiden Polygonen Lutz Plümer - Geoinformation - 5. Semester - WS 00/01 - Vorlesung 14

  12. Input Overlay A B 44 C D A B Output C D Erase Overlay • Output Coverage • umfasst den Teil der Input-Polygone, der nicht imGebiet der Overlay-Polygone liegt • Masche hat Attributwerte nur von Input-Polygon Lutz Plümer - Geoinformation - 5. Semester - WS 00/01 - Vorlesung 14

  13. Die Landesregierung will die Gemeinden entschädigen, die von der kürzlich ausgebrochenen Mückenplage besonders betroffen sind. Die finanziellen Mittel reichen jedoch nur für drei Gemeinden aus. Aus Auswahlkriterium bietet sich die Größe der Wasserfläche pro Gemeinde an. Gesucht sind also die drei Gemeinden in NRW mit der größten Wasserfläche. Daten: V:\GIS1\GEW_FL.shp und GEM.shp Beschreibung: V:\GIS1\ArcDeutschland.doc Aufgabe: Mückenplage Lutz Plümer - Geoinformation - 5. Semester - WS 00/01 - Vorlesung 14
