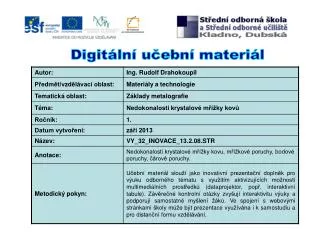

  1. Digitální učební materiál

  2. Nedokonalosti krystalové mřížky kovů Kovové materiály-jsou složeny většinou z většího počtu krystalů, které tvoří shluk(konglomerát). Strukturu takové látky označujeme jako polykrystalickou. Při krystalizaci nevznikají krystaly dokonalého tvaru, ale krystaly nepravidelného tvaru. Nazýváme je zrna, krystality. Říkáme jim mřížkové poruchy.

  3. Mřížkové poruchy Nepravidelnosti, které v krystalové mřížce vzniknou -některé vlastnosti kovů např. nižší pevnost kovu oproti stanovené skutečné pevnosti. Kdyby měl kov dokonalou mřížku, stárnutí, křehnutí kovů, změny el. a magnet. vlastností atd..

  4. TYPY MŘÍŽKOVÝCH PORUCH • Nejdůležitější jsou poruchy bodové a čárové. • U bodových poruch - jsou některá místa v uzlových bodech základní mřížky neobsazená, prázdná čili vakantní nebo jsou obsazena atomy cizích prvků. • Tyto vady jsou ovlivňovány silami, kterými na sebe vzájemně působí sousední atomy mřížky, tím nastává deformace.

  5. Tyto vady jsou ovlivňovány silami, kterými na sebe vzájemně působí sousední atomy mřížky, tím nastává: • Deformace v materiálu

  6. Čárové poruchy U čárových poruch-sevyskytuje se nadbytečná vrstva atomů, která je protažena v jednou směru. Tato vrstva atomů může způsobit tahová a tlaková napětí v materiálu.

  7. MŘÍŽKOVÉ PORUCHY Bodové poruchy Mřížka bez poruch, vakantní místo, cizí atom nahrazuje atom mřížky, cizí atom v mezimřížkové – intersticiální poloze.

  8. Čárové poruchy - dislokace U čárkových poruch se vyskytuje nadbytečná vrstva atomů, která je protažena v jednom směru. Těmto poruchám říkáme dislokace. Způsobují tahová a tlaková napětí. Jsou důležité pro vysvětlení plastické deformace kovů.

  9. KONTROLNÍ OTÁZKY – diskuse • Co způsobují mřížkové poruchy • Vliv na některé vlastnosti kovů např. nižší pevnost kovu oproti stanovené skutečné pevnosti, kdyby měl kov dokonalou mřížku, stárnutí, křehnutí kovů, změny el. a magnet. vlastností atd.. • Druhy mřížkových poruch • Bodové, čárové. • Typy bodových poruch • Mřížka bez poruch, vakantní místo, cizí atom nahrazuje atom mřížky, cizí atom v mezimřížkové – intersticiální poloze.

  10. Použité zdroje: • HLUCHÝ, Miroslav a Jan KOLOUCH. Strojírenská technologie 1 -1. díl, 3., přeprac. vyd. Praha: Scientia, 2002, 266 s. ISBN 80-7183-262-6. • FRISCHHERZ, Adolf a Paul SKOP. Technologie zpracování kovů 1: základní poznatky. 2. vyd. Praha: SNTL (Wahlberg), 1996, 268 s. ISBN 80-902110-0-3.
