Presentation Transcript
slide1

PENETRATION IMPULSIVE DU PLASMA DE LA MAGNETOGAINE; OBSERVATIONS DE CLUSTER P. Robert, O. Le Contel, A. Roux, D. Fontaine, P. Canu, G. Chanteur,, J.M. Bosqued J.M. Owen, A.N. Fazakerley, M.W. Dunlop

  • En MHD « idéale » la magnétopause est une frontière « imperméable », empêchant la pénétration du plasma de la magnétogaîne dans la cavité magnétosphérique. En réalité cette pénétration a lieu!
  • Quel est le processus responsable? reconnexion, diffusion?
  • Ce processus est-il stationnaire/transitoire?
  • Observations de ISEE => structures 3D, les FTE’s; des tubes ouverts qui « connectent » les 2 milieux.
  • Dans ce « modèle » les lignes de force du champ magnétique terrestre se reconnectent localement à celles de la magnétogaîne près de l’équateur. Ensuite le tube de force « reconnecté » se déplace vers les pôles.
  • Le plasma dense et faiblement énergétique de la magnétogaîne pénètre via cette structure, tandis que les particules énergétiques de la Msph s’échappent.
  • Dans le FTE les lignes doivent être ouvertes. Les électron énergétiques doivent s’échapper de la Msph. (anti//B).
slide3

2

Identification

of a FTE by

magnetic signature

slide4

3

Zoom on field data:

Identification of

discontinuities

slide5

4

Zoom on particule data :

Identification of

region and boundaries

slide6

CONCLUSIONS

  • Exemple d’étude multi instruments, fondée sur l’utilisation de diagnostics multi sat. (calcul de J via rotB, caractérisation de la normales « locale » et de la vitesse des discontinuités via le timing entre satellites)
  • La structure du FTE  tube de courant avec une configuration force-free.
  • Le FTE n’est pas simplement un tube de flux reconnecté se propageant le long de la magnetopause ; la réalité est plus complexe. Scénario possible:
  • Un excès de pression dans le VS => un pulse de pression magnétique (entre D1&D2)qui se propage le long de la magnetopause (Sibeck)
  • Dans le sillage de ce pulse le plasma de la magnétogaîne pénètre, par diffusion via les ondes (à travers D2), sur des lignes fermées.
  • Cette diffusion permet l’ouverture des lignes de forces (la reconnexion), à l’endroit où la barrière magnétique est faible; c.a.d. où Bx and Bz changent de signe (D2), tandis que By
  • (guide field) est constant.
  • La tension de la ligne de force ( D3) accélère les ions, comme dans le modèle standard des FTE.

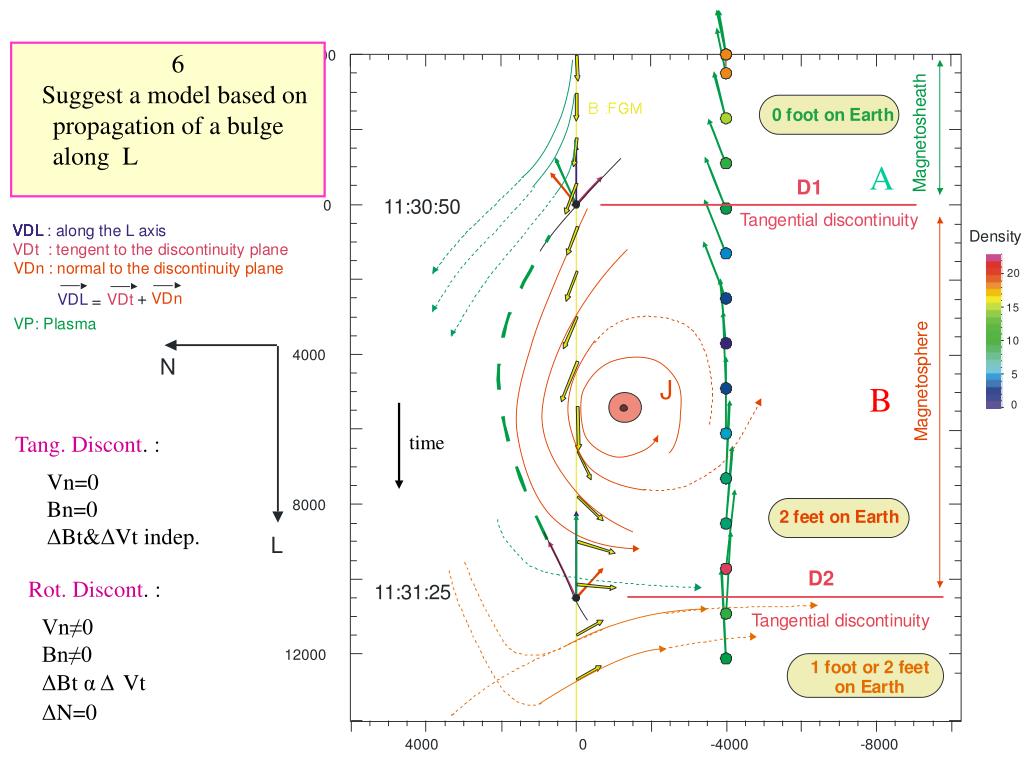

slide7

6

Suggest a model based on

propagation of a bulge

along L

A

B

Tang. Discont. :

time

Vn=0

Bn=0

ΔBt&ΔVt indep.

Rot. Discont. :

Vn≠0

Bn≠0

ΔBt αΔVt

ΔN=0

slide8

The bulge leaves behind it

open field lines

B

C

Tang. Discont. :

Vn=0

Bn=0

ΔBt≠0

D

Rot. Discont. :

Vn≠0

Bn≠0

ΔBt αΔ Vt

ΔN=0

slide9

SUMMARY

  • The FTE is a force free current density structure (J~Jy). Signatures of sharp discontinuities are superimposed.
  • As expected from standard FTE model, accelerated magnetosheath ions are observed on open field lines (with 1 magnetic footprint on Earth), in region C
  • Against expectation, accelerated magnetosheath ions are also observed on closed field lines, in region B. This is not consistent with standard FTE model.
  • Penetration of Msheath plasma through TD (D1 and D2) consistent with diffusion. Vdiff ~ 30 km/s at D2, computed from the observed level of fluctuations (~ 3-5 nT).

T.D.

T.D.

R.D.

A

B

C

D

E

Connected

M.Sheath

Free MSheath

MSphere

D2

Bound. Layer

D1

D4

D3

Free MSheath

0

2

2-1

1

0

Inner edge

BL

MP

MP

Acceler. ions

Acceler. ions

slide10

5

Zoom again on the FTE itself,

both with field and particules data

to try to understand…

slide13

LMN or TPN?

T89

LMN most appropriate

for discontinuities

TPN fit better with B data and T89 model

B rotation, currents ?

slide15

y

z

Current mainly to Y

GSE

x
