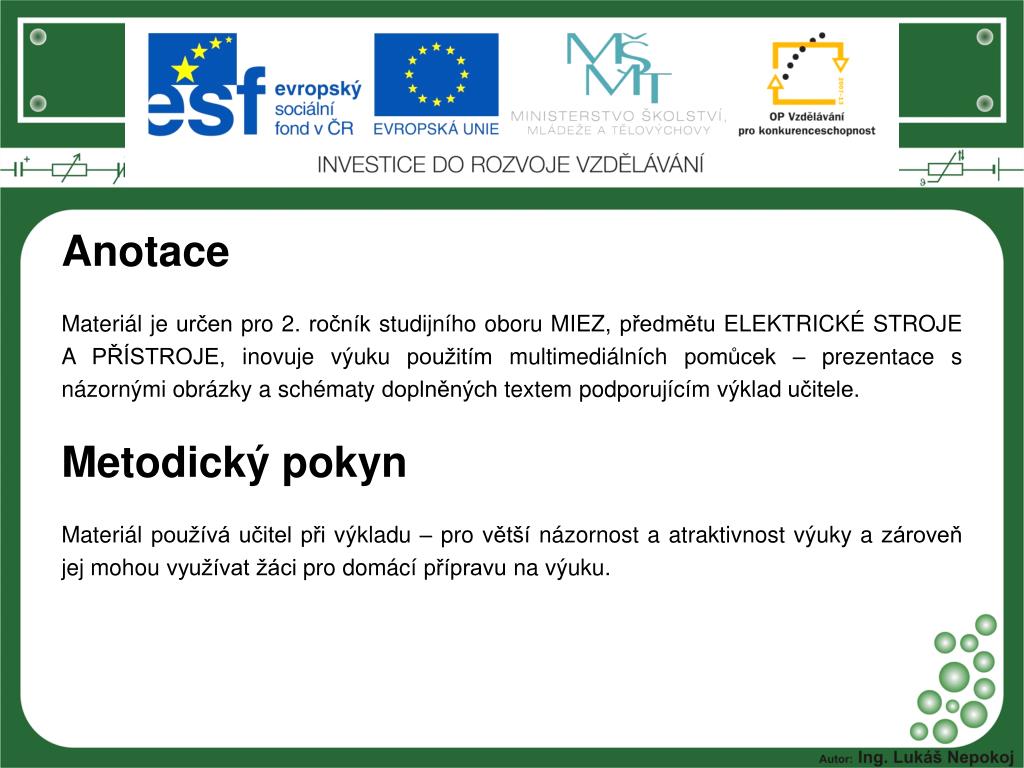

  1. Anotace • Materiál je určen pro 2. ročník studijního oboru MIEZ, předmětu ELEKTRICKÉ STROJE A PŘÍSTROJE, inovuje výuku použitím multimediálních pomůcek – prezentace s názornými obrázky a schématy doplněných textem podporujícím výklad učitele. • Metodický pokyn • Materiál používá učitel při výkladu – pro větší názornost a atraktivnost výuky a zároveň jej mohou využívat žáci pro domácí přípravu na výuku.

  2. KROUŽKOVÉ MOTORY • Jedná se o asynchronní motory s klasickým třífázovým vinutím na rotoru. • Motor pracuje na stejném principu jako asynchronní motory s kotvou nakrátko.

  3. KROUŽKOVÉ MOTORY • Rozdíl od motorů s kotvou nakrátko je, že kotvu (vinutí rotoru) tvoří tři cívky zapojené do hvězdy a vyvedené přes kroužky a kartáče na svorkovnici. • Odtud název kroužkové motory. • Někdy jsou označované jako asynchronní motory s vinutou kotvou. • Při spojení vinutí do krátka jsou provozní vlastnosti shodné jako u motorů s kotvou nakrátko.

  4. KROUŽKOVÉ MOTORY • Pro řízení otáček a rozběh motoru je však možné do obvodu kotvy připojovat rezistory.

  5. KROUŽKOVÉ MOTORY • Při rozběhu se tak snižuje rozběhový proud a proudový náraz je tak menší než u motorů s kotvou nakrátko.

  6. KROUŽKOVÉ MOTORY • Při řízení otáček se při konstantním momentu zvýšením odporu v obvodu kotvy zvýší skluz a dochází tak k poklesu otáček.

  7. KROUŽKOVÉ MOTORY • Na rezistorech však vzniká ztrátový výkon, který se přeměňuje v teplo. • Takovýto provoz je velmi nehospodárný. • Proto se u kroužkových motorů v obvodu rotoru používá tzv. „Podsynchronní kaskáda“. • Ta se skládá z usměrňovače a měniče, který vrací část ztrátového výkonu zpět do sítě.

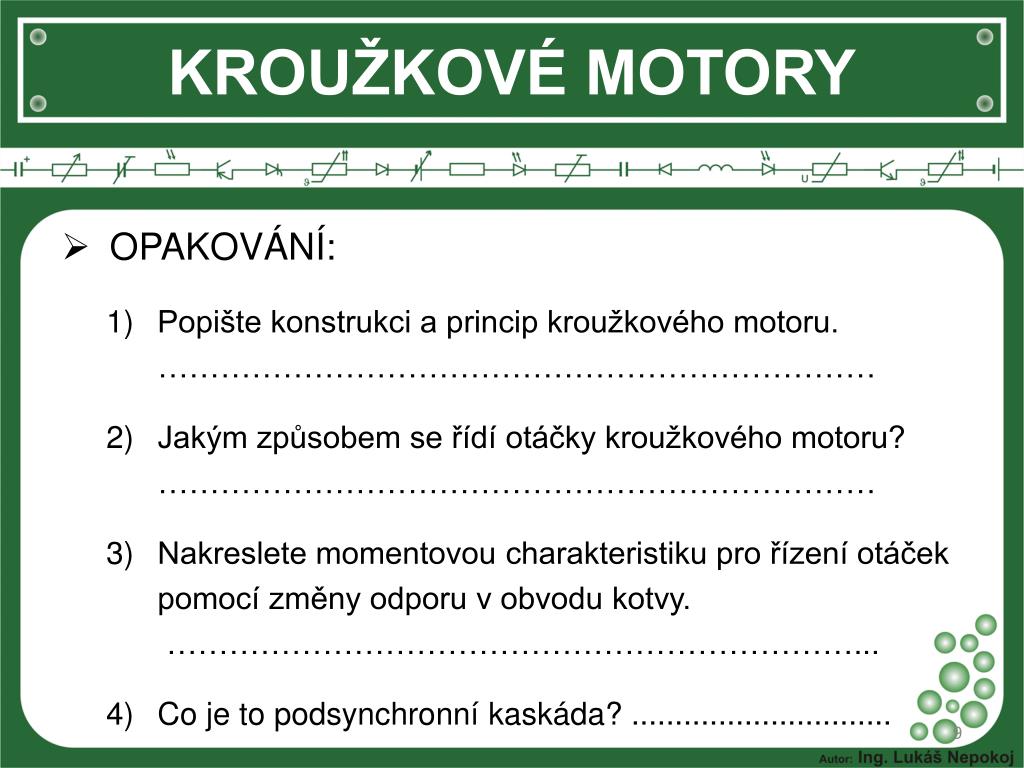

  8. KROUŽKOVÉ MOTORY • OPAKOVÁNÍ: • Popište konstrukci a princip kroužkového motoru.…………………………………………………………… • Jakým způsobem se řídí otáčky kroužkového motoru?…………………………………………………………… • Nakreslete momentovou charakteristiku pro řízení otáček pomocí změny odporu v obvodu kotvy. …………………………………………………………... • Co je to podsynchronní kaskáda? ..............................

  9. KROUŽKOVÉ MOTORY • Vocabulary: wound-rotor motor – motor s vinutou kotvou slip rings – sběrací kroužky inrushcurrent – rozběhový proud shortcircuit – zkrat (zapojení do krátka) resistors – rezistory

  10. Použité zdroje • TKOTZ, Klaus a kol. PŘÍRUČKA PRO ELEKTROTECHNIKA. Praha: Europa-Sobotáles cz, s.r.o., 2006, ISBN 80-86706-13-3. • Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora.
