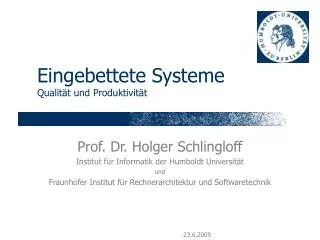

  1. Eingebettete SystemeQualität und Produktivität Prof. Dr. Holger Schlingloff Institut für Informatik der Humboldt Universität und Fraunhofer Institut für Rechnerarchitektur und Softwaretechnik

  2. War wir bislang hatten • Einführungsbeispiel (Mars Polar Lander) • Automotive Software Engineering • Anforderungsdefinition und -artefakte • Lastenheft TSG • Ziele und Szenarien • Strategien • Modellierung • physikalische Modellierung • Anwendungs- und Verhaltensmodellierung • Berechnungsmodelle, zeitabhängige & hybride Automaten • Datenflussmodelle (Katze und Maus) • Regelungstechnik • PID-Regelung • HW für Regelungsaufgaben • speicherprogrammierbare Steuerungen

  3. Eingebettete Systeme: Software • keine dynamische Speicherzuteilung, möglichst keine Zeiger • feste Instanziierung, festes Linking • Komponenten sind ereignisgetrieben, reagieren auf Unterbrechungen von Sensoren oder Uhren, indem sie ihren Zustand ändern und Nachrichten verschicken • Kommunikation über Nachrichten auf fest zugeteilten Speicherplätzen • Programmierung • in den allermeisten Fällen C, selten Assembler, manchmal Java Bytecode (JVM?), .Net? • Spezifikation durch Modelle (z.B. StateCharts, SimuLink) • Codegenerierung, Entwurfsmuster

  4. Software-Entwurfsmuster • Control Loop • innerhalb einer festen Schleife werden die Sensorwerte abgelesen, Aktionen berechnet, und Aktuatorausgänge angesteuert • Special Task Agent • Prozess wird durch Ereignis angestoßen, führt Berechnung durch, legt sich wieder schlafen • Watchdog • Komponente, die regelmäßig angestoßen („gefüttert“) werden muss, ansonsten leitet sie eine Ausnahmebehandlung an („beißt“) • Sanity Check • eine Task rechnet, die andere überwacht die Plausibilität • TMR • dreifach modulare Redundanz mit Voting, siehe nachher

  5. Beispiel SPS • speicherprogrammierbare Steuerungen (engl. PLC, programmable logic controller) • seit 1960-er Jahre Standard in der Automatisierungstechnik • normierte Anschlüsse 24V; hinter jedem Eingang Entprellung und elektrische Trennung; Ausgänge für Relais oder Halbleiter • EPROM programmierbar über serielle Schnittstelle • Feldbus- und Netzanbindungsmöglichkeiten • Ausführungsmodell: Control Loop • Start und Stoppzustand, SelbstdiagnoseProgrammierung während Stopp, Initialisierung beim Start • verschiedene Programmiermöglichkeiten (DIN EN 61131) • IL/AWL (Instruction List, Anweisungsliste), ST (strukturierter Text) • LD/KOP (Ladder Diagram, Kontaktplan), FBD/FUP (Funktionsplan), SFC/AS (Sequential Function Chart, Ablaufsprache)

  6. SPS - Grundsätzlicher Aufbau aus: http://www.tfh-berlin.de/~msr/pdf-files/Steuerungstechnik/STE_Vorlesung%20Teil%2001.pdf

  7. SPS - Programmierung

  8. Beispiel: SPS-Simulator TrySim

  9. anderes Beispiel: WinSPS

  10. Reaktionszeiten • maximale Reaktionszeit setzt sich zusammen aus • Hardwareverzögerung an den Eingängen • Abfragezeit an den Eingängen • Systemverwaltungszeit • Signalverarbeitungszeit • Hardwareverzögerung an den Ausgängen
