  1. RFID讀卡機 班級：碩研電子一甲 姓名：王信勝 指導教授：侯安桑

  2. 目錄 目錄 2 前言3 第一章整體架構 4 1.1 RFID特點 5 1.2 RFID特性介紹 6 1.3 UID Code資料結構 7 1.4 外觀與注意事項 8 第二章RFID系統 9 2.1 二位元的資料交換 10 2.2 實際回應碼交換資料 11 2.3 Get System Info 12 – 13 2.4 Get system information命令碼 14 2.5 Get system information回應碼 15 – 16 參考文獻 17 參考文獻 18 命令碼對照表格 19

  3. 前言 • 本次RFID使用13.56MHz低頻操作頻率，其應用範圍最為廣泛。 • 應用於門禁管理，電子錢包、圖書館管理、財產管理等。 • 其價格也較其他頻段的RFID來的便宜。

  4. 第一章整體架構

  5. RFID特點 • 不受髒污與環境障礙影響讀取率。 • 不需固定讀取角度，只要在讀取距離內皆可被讀取到資料。 • 具唯一辨識碼，可詳細紀錄物品的資訊。 • 非接觸的磁場感應讀取方式，增強實用性。

  6. RFID特性介紹 • 支持Tag：Tag_it。 • 自動檢測標籤。 • UART接口，鮑率為9,600 bps。 • DC4.5V至DC5.5V的VDD工作。 • 工作距離：最大至80mm，取決於標籤。 • 外形尺寸：86×54×7毫米。

  7. UID Code資料結構 根據ISO15693規範的UID資料格式，8bits固定值”E0”，8bits IC廠商的編碼以及48bits廠商所定的獨一序號，DSFID通常為“0x00”

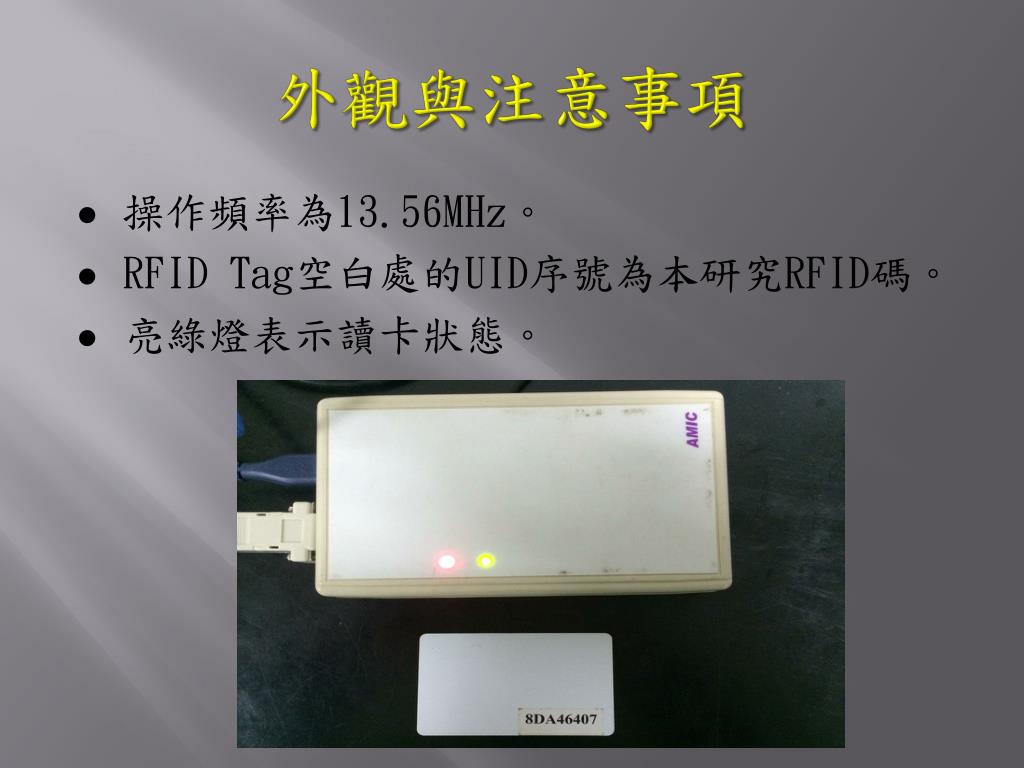

  8. 外觀與注意事項 • 操作頻率為13.56MHz。 • RFID Tag空白處的UID序號為本研究RFID碼。 • 亮綠燈表示讀卡狀態。

  9. 第二章RFID系統

  10. 二位元的資料交換 • 因RFID沒有獨立作業的機制，必須與後端的嵌入式系統相互配合。 • 圖為嵌入式系統(Host)對讀卡機(Reader)作資料的交換示意圖。

  11. 實際回應碼交換資料 以下介紹幾個常用的命令與交換格式 • Get system information • Read multiple • Write Singe Block

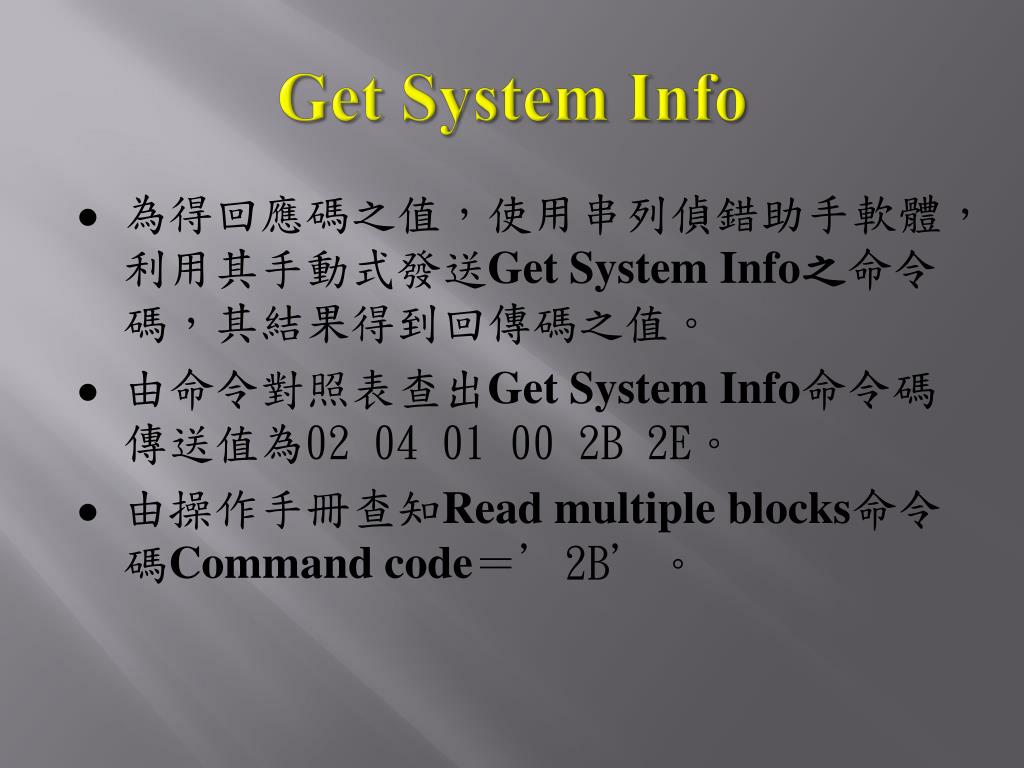

  12. Get System Info • 為得回應碼之值，使用串列偵錯助手軟體，利用其手動式發送Get System Info之命令碼，其結果得到回傳碼之值。 • 由命令對照表查出Get System Info命令碼傳送值為02 04 01 00 2B 2E。 • 由操作手冊查知Read multiple blocks命令碼Command code＝’2B’。

  13. Get System Info

  14. Get system information命令碼 • LEN代表資料長度：04 • 資料欄為01002B2E • TAG代表卡片型態：01 • REQ-FLAGS代表旗標的設定：00 • 檢查碼BCC：2E

  15. Get system information回應碼 STX：起始碼為(02H)

  16. Get system information回應碼 • Len代表資料長度：10 00 • 資料欄為00 0F 8D A4 64 07 00 01 04 E0 • flags代表旗標的設定：00 • Info －flags代表旗標的設定：0F • UID卡片的流水號：8D A4 64 07 00 01 04 E0 • 其他特殊設定：DSFID=00 • AFI = 00 Other fields：VICC_MEN = 1B 03，IC_REF = 01 • 檢查碼BCC = A9

  17. 參考文獻

  18. 參考文獻 • 朱耀明、林財世，”淺談RFID無線射頻辨識系統技術”，生活科技教育，2005。 • 日經BP RFID技術編輯部，”RFID技術與應用”，旗標，93年10月。ISBN 957-442-156-2。 • 甘凱文，”RFID原理與系統介紹”，元智大學老人福祉研究中心，2006。 • 陳麗雲 碩士學位論文。

  19. 命令碼對照表格 Get System Info命令碼傳送值為： 02 04 01 00 2B 2E
